Машина для видалення мікросхем BGA з інфрачервоним підігрівом
1. Верхнє/нижнє гаряче повітря для паяння або відпаювання.2. Екран монітора 15" 1080P. 3. Автоматична сигналізація за 5~10 секунд до завершення його розпаювання 4. Магнітні насадки, які дуже зручно встановлювати або демонтувати
Опис
Інструкція з експлуатації паяльної станції BGA DH-A2
DH-A2 є економічно ефективною моделлю серед тих машин, які мають оптичне вирівнювання, автоматичне паяння, відпаювання, підбирання та заміну.
Універсальні кріплення використовуються для будь-якої форми друкованих плат, лазерна точка може допомогти швидко встановити друковану плату в правильне положення, рухомий верстак зручний для друкованої плати вліво або вправо.
1. Застосування ІЧ-підігріву мікросхем BGA IC видаляє машину
Щоб припаяти, відпаяти, відпаяти різні типи мікросхем:
BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, світлодіодні мікросхеми тощо.
2. Характеристики продукту машини для видалення мікросхем BGA IC з ІЧ-підігрівом
* Стабільний і тривалий термін служби (розрахований на 15 років використання)
* Можна відремонтувати різні материнські плати з високим рівнем успіху
* Суворо контролюйте температуру нагріву та охолодження
* Система оптичного вирівнювання: точне встановлення в межах 0.01 мм
* Простий в експлуатації. Кожен може навчитися ним користуватися за 30 хвилин. Особливих навичок не потрібно.
3. СпецифікаціяІнфрачервоний попередній нагрів мікросхем BGA IC знімає машину
| Блок живлення | 110~240 В 50/60 Гц |
| Норма потужності | 5400W |
| Автоматичний рівень | паяти, відпаювати, підбирати та замінювати тощо. |
| Оптичний CCD | автоматичні з подавачем стружки |
| Контроль ходу | PLC (Mitsubishi) |
| відстань між стружками | 0.15 мм |
| Сенсорний екран | поява кривих, налаштування часу та температури |
| Доступний розмір PCBA | 22*22~400*420 мм |
| розмір мікросхеми | 1*1~80*80 мм |
| вага | приблизно 74 кг |
4. РеквізитиІнфрачервоний попередній нагрів мікросхем BGA IC знімає машину
1. Верхнє гаряче повітря та вакуумна присоска, встановлені разом, за допомогою яких зручно забирати мікросхему/компонент для вирівнювання.
2. Оптична ПЗЗ-матриця з розділеним баченням тих крапок на чіпі та материнській платі, які відображаються на екрані монітора.
3. Екран дисплея для мікросхеми (BGA, IC, POP і SMT тощо) проти відповідних точок материнської плати, вирівняних перед пайкою.
4. 3 зони нагріву, верхня гаряче повітря, нижня гаряче повітря та інфрачервоні зони попереднього нагріву, які можна використовувати для малих материнських плат iPhone, а також материнських плат комп’ютера, телевізора тощо.
5. ІЧ-зона попереднього нагріву покрита сталевою сіткою, що робить нагрівальні елементи рівномірно та безпечніше.
6. Операційний інтерфейс для налаштування часу та температури, температурні профілі можуть зберігатися до 50 000 груп.

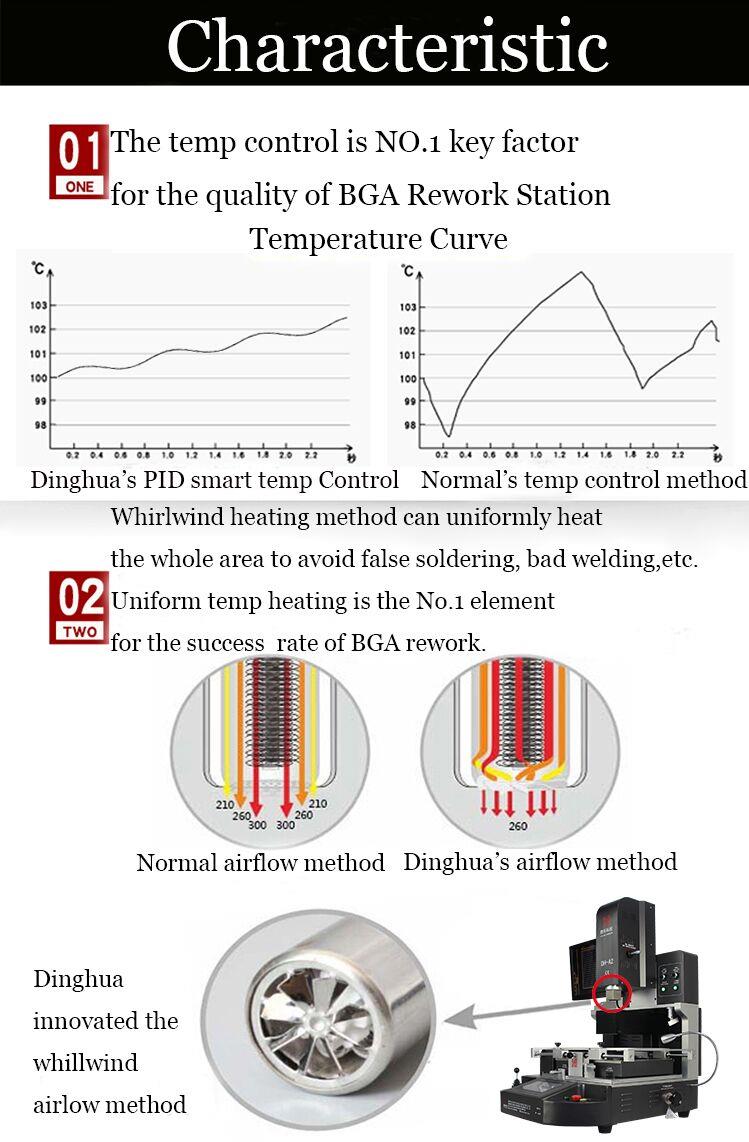

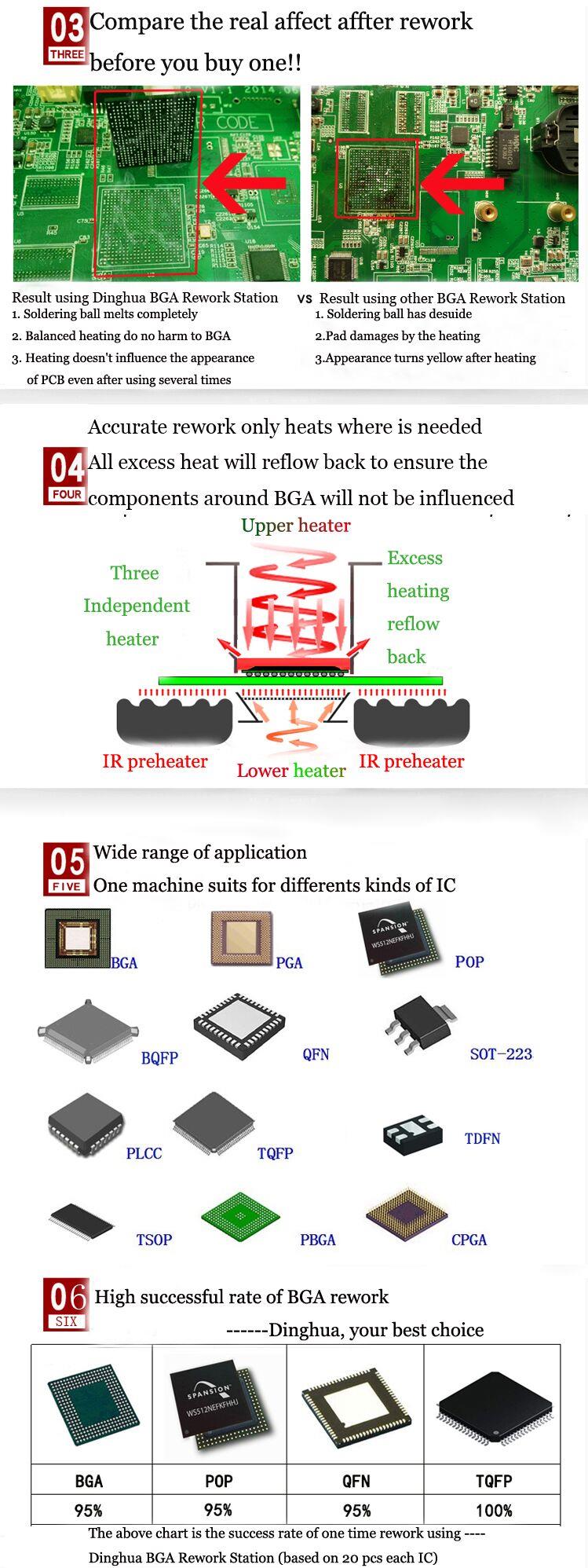

5. Чому варто обрати нашу автоматичну паяльну станцію SMD SMT LED BGA?
6. Сертифікат верстату для ремонту комп’ютерної системи BGA
Сертифікати UL, E-MARK, CCC, FCC, CE ROHS. Тим часом, щоб покращити та вдосконалити систему якості, Dinghua пройшла сертифікацію на місці аудиту ISO, GMP, FCCA, C-TPAT.

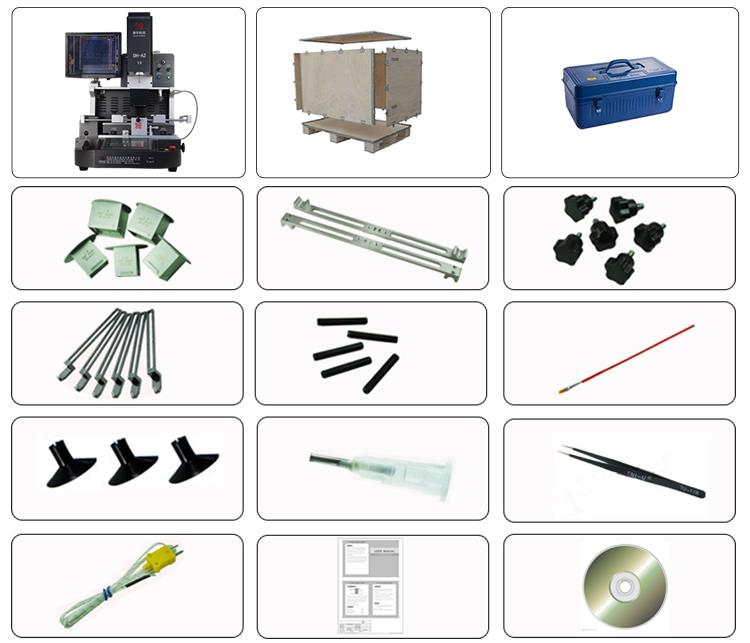

7. Упаковка та відвантаження автоматичної машини для переробки BGA
8. Відвантаження для паяльної станції BGA
DHL, TNT, FEDEX, SF, морські перевезення та інші спеціальні лінії тощо. Якщо вам потрібен інший термін доставки, повідомте нам. Ми вас підтримаємо.
9. Умови оплати
Банківський переказ, Western Union, кредитна картка. Будь ласка, повідомте нам, якщо вам потрібна інша підтримка.
10. Відповідні знання для automatic reballing інфрачервона машина для ремонту BGA
Використання паяльної станції BGA можна умовно розділити на три етапи: розпаювання, розміщення та паяння. Нижче ми беремо для прикладу паяльну станцію BGA DH-A2:
Розпаювання:
1, Підготовка до ремонту:Визначте повітряне сопло, яке буде використовуватися для ремонтованого мікросхеми BGA. Температура повторної обробки встановлюється залежно від того, використовує замовник свинцевий або безсвинцевий припій, оскільки температура плавлення кульок свинцевого припою зазвичай становить 183 градуси, тоді як температура плавлення кульок безсвинцевого припою становить близько 217 градусів. Зафіксуйте материнську плату друкованої плати на платформі для переробки BGA та вирівняйте червону лазерну пляму в центрі мікросхеми BGA. Опустіть монтажну головку, щоб визначити правильну висоту розміщення.
2, Встановіть температуру розпаювання:Збережіть налаштування температури, щоб їх можна було використати для майбутнього ремонту. Загалом температуру для розпаювання та паяння можна встановити однаково.
3, Почніть демонтаж:Перейдіть у режим розбирання на сенсорному екрані та натисніть кнопку ремонту. Нагрівальна головка автоматично опуститься, щоб нагріти мікросхему BGA.
4, Завершення:За п’ять секунд до завершення температурного циклу машина подасть звуковий сигнал. Після завершення температурної кривої насадка автоматично підхопить мікросхему BGA, а головка встановлення підніме BGA у початкове положення. Після цього оператор може підключити чіп BGA до коробки з матеріалами. Розпаювання завершено.
Розміщення та пайка:
1, Підготовка до розміщення:Після завершення видалення олова з панелі використовуйте нову мікросхему BGA або чіп BGA, виготовлений повторно. Зафіксуйте материнську плату PCB і приблизно розмістіть BGA на панелі.
2, Початок розміщення:Перейдіть у режим розміщення, натисніть кнопку «Пуск», і головка розміщення переміститься вниз. Насадка автоматично підхопить мікросхему BGA і перемістить її в початкове положення.
3, оптичне вирівнювання:Відкрийте лінзу оптичного вирівнювання, відрегулюйте мікрометр і вирівняйте друковану плату за осями X і Y. Відрегулюйте кут BGA за допомогою кута R. Кульки припою (відображаються синім кольором) на BGA та паяні з’єднання (відображаються жовтим кольором) на майданчику можна побачити різними кольорами на дисплеї. Після налаштування так, щоб кульки припою та з’єднання повністю перекривалися, натисніть кнопку «Вирівнювання завершено» на сенсорному екрані.
4, Завершення:Головка розміщення автоматично опуститься, розмістить BGA на майданчику та вимкне вакуум. Потім головка підніметься на 2-3 мм і почне нагріватися. Як тільки температурна крива буде завершена, нагрівальна головка підніметься в початкове положення. Пайка завершена.
Пайка:
Ця функція використовується для BGA, які погано спаяні через низьку температуру та потребують повторного нагрівання.
1, Підготовка:Закріпіть друковану плату на платформі для ремонту та розташуйте лазерну червону точку в центрі мікросхеми BGA.
2, Почніть пайку:Встановіть температуру, перейдіть в режим зварювання і натисніть «Пуск». Нагрівальна головка автоматично опуститься. Після контакту з чіпом BGA він підніметься на 2-3 мм, а потім почне нагріватися.
3, Завершення:Після завершення температурної кривої нагрівальна головка автоматично підніметься в початкове положення. Паяння завершено.
