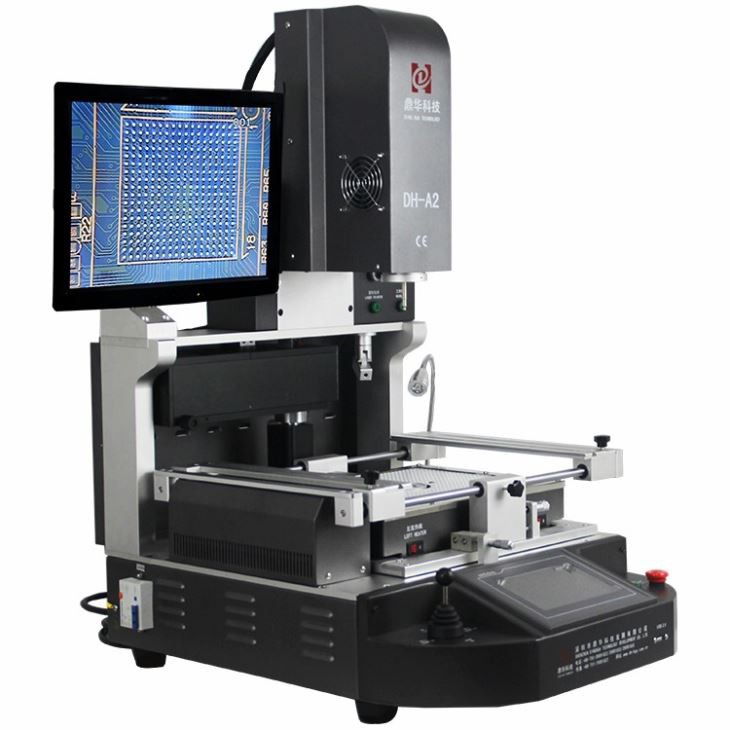

Інфрачервона паяльна станція SMD BGA

Інфрачервона паяльна станція SMD BGA

1. Аплікація інфрачервоної паяльної станції SMD BGA

Підходить для різних друкованих плат.

Материнська плата комп'ютера, смартфона, ноутбука, логічної дошки MacBook, цифрова камера, кондиціонер, телевізор та інше електронне обладнання з медичної галузі, комунікаційна галузь, автомобільна промисловість тощо

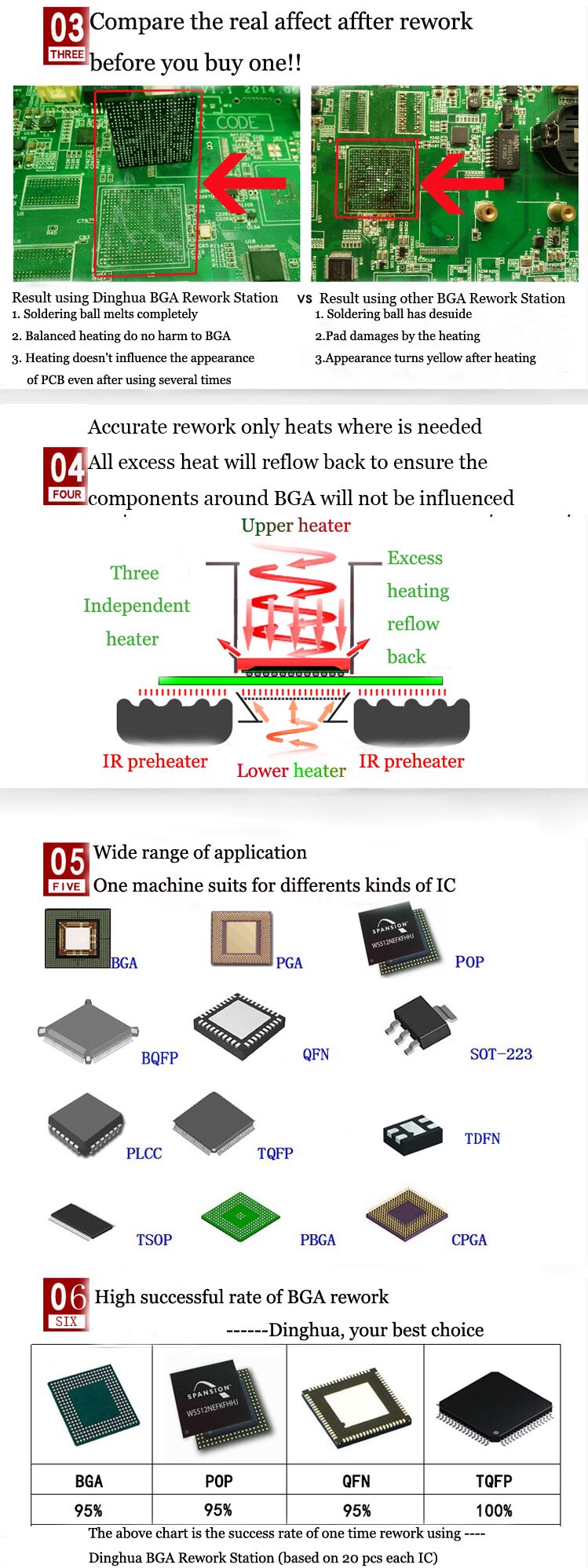

Підходить для різних видів мікросхем: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, світлодіодна мікросхема.

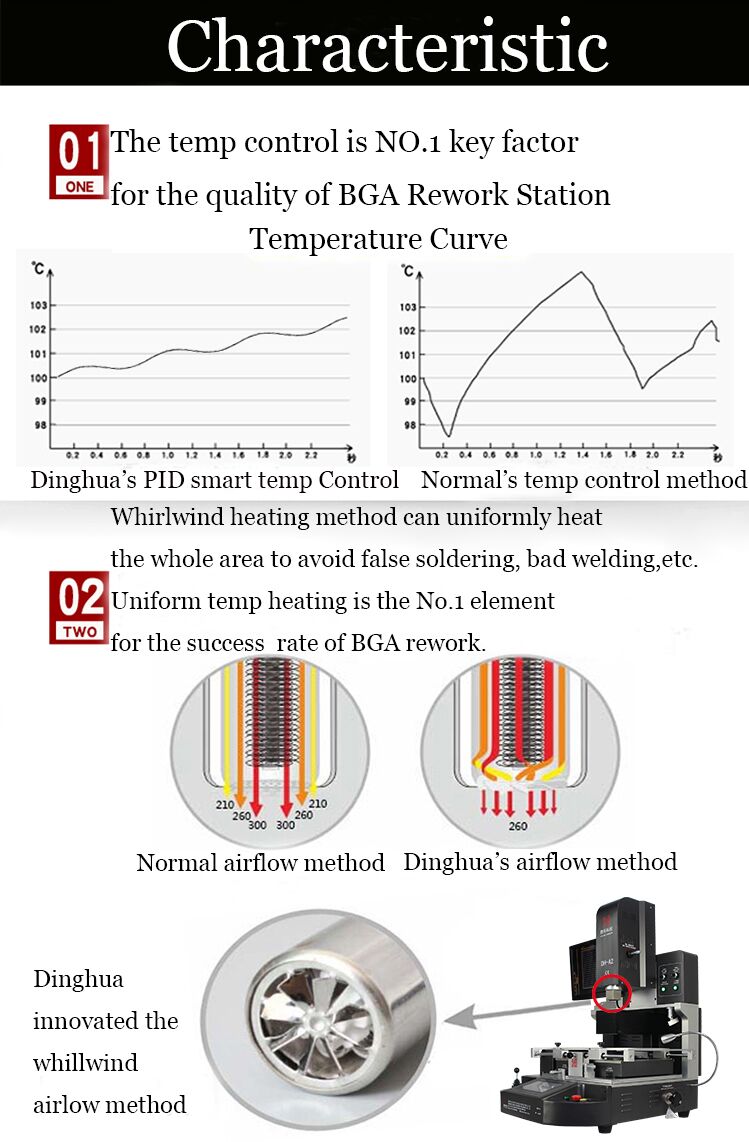

2. Особливості продуктів інфрачервоної пайки DH-A2 SMD BGA

• Депутатування, монтаж та паяльна пайка автоматично.

• Характеристика високого обсягу (25 0 л/ хв), низький тиск (0,22 кг/ см2), низька температура (220 градусів) переробка повністю гарантує електрику BGA та відмінну якість паяків.

• Використання мовчазного та низького тиску повітряного повітря дозволяє регулювати мовчазний вентилятор, потік повітря може регулюватися до 250 л/хв максимум.

• Підтримка багаторічного центру Hot Air Особливо корисна для друкованої плати великого розміру та BGA, розташованих у центрі друкованої плати. Уникайте холодної пайки та ситуації з ІС.

• Температурний профіль обігрівача гарячого повітря може досягати 300 градусів, критично важливий для материнської плати великого розміру. Тим часом верхній обігрівач може бути встановлений як синхронізований або незалежний твір

DH-G620 абсолютно такий же, як і DH-A2, автоматично забиття, підбору, повернення назад та паяльні пайки для чіпа, з оптичним вирівнюванням для монтажу, незалежно від того, чи є у вас досвід чи ні, ви можете освоїти його за одну годину.

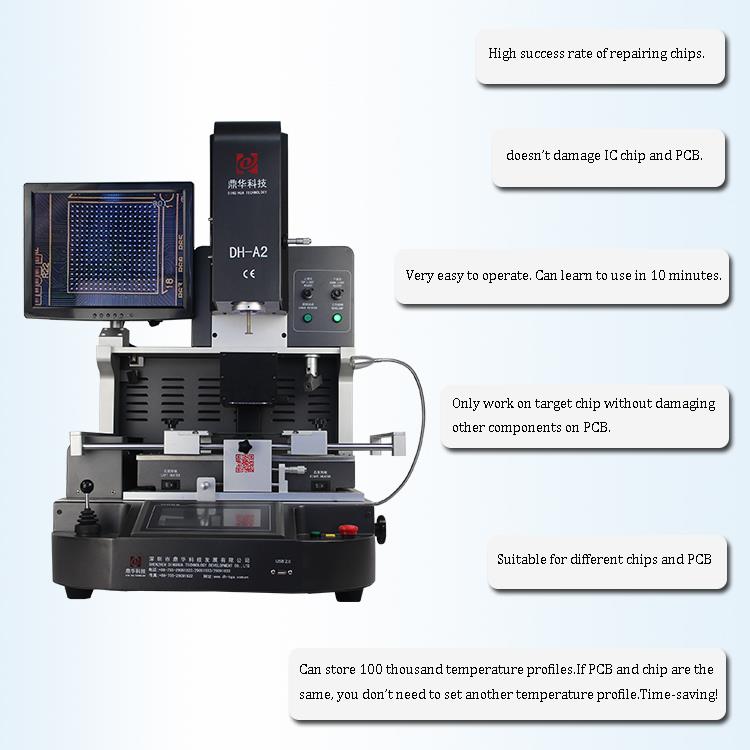

3. Ефективність інфрачервоної паяльної станції DH-A2 SMD BGA

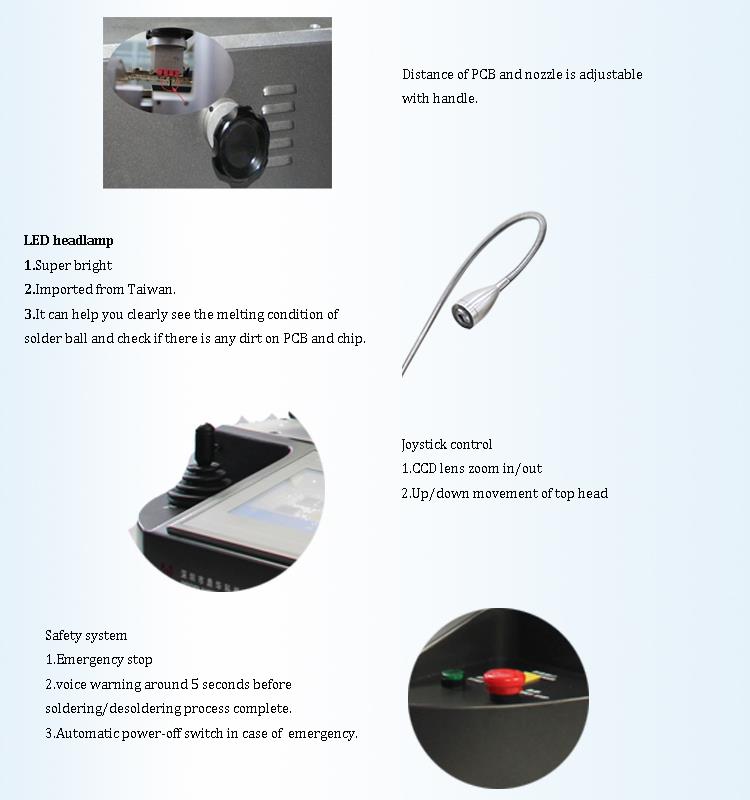

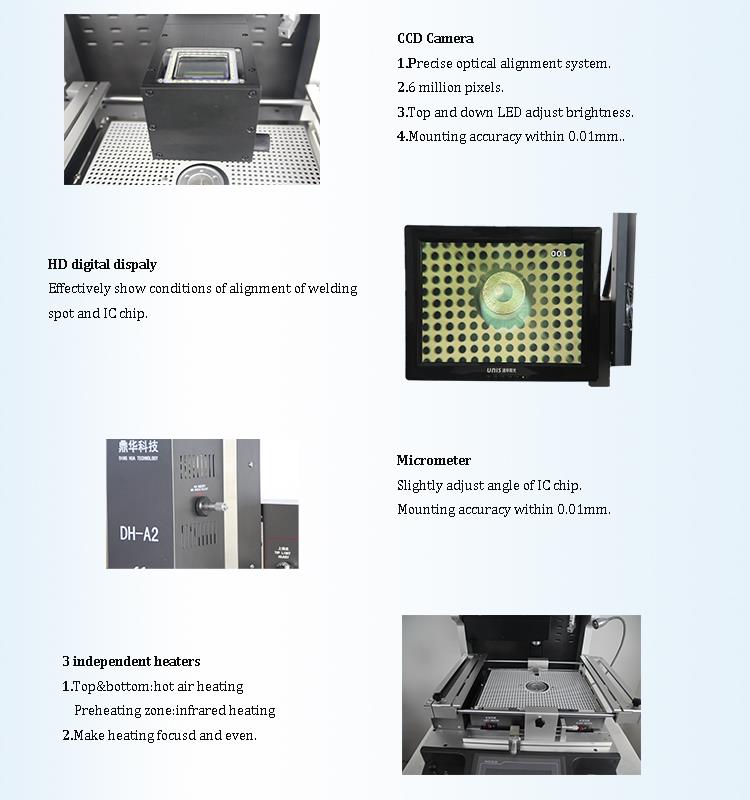

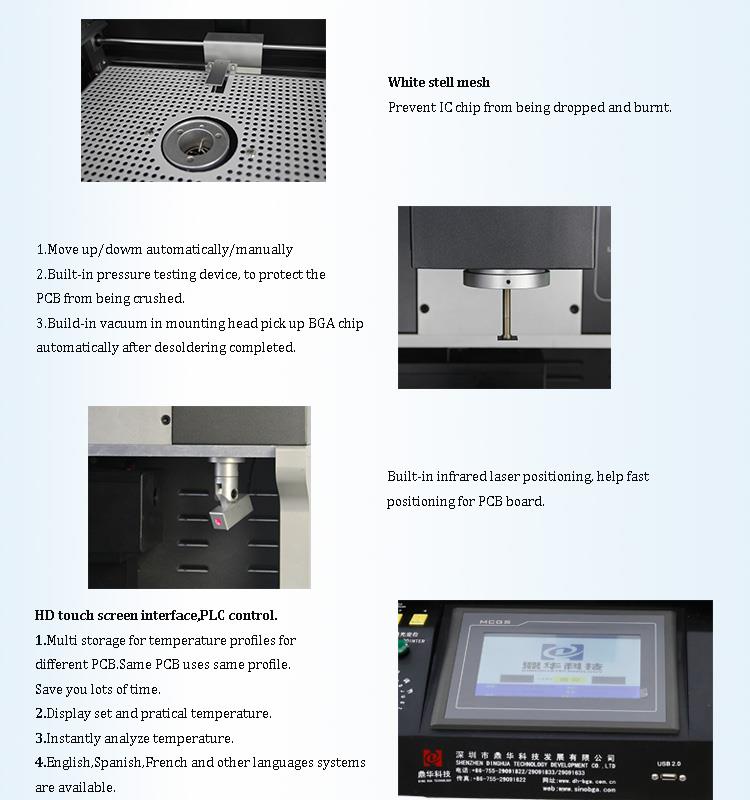

4. Детінки інфрачервоної пайки DH-A2 SMD BGA

5. Навіщо вибирати нашу інфрачервону паяльну станцію DH-A2 SMD?

6. Сертифікат інфрачервоної пайки DH-A2 SMD BGA

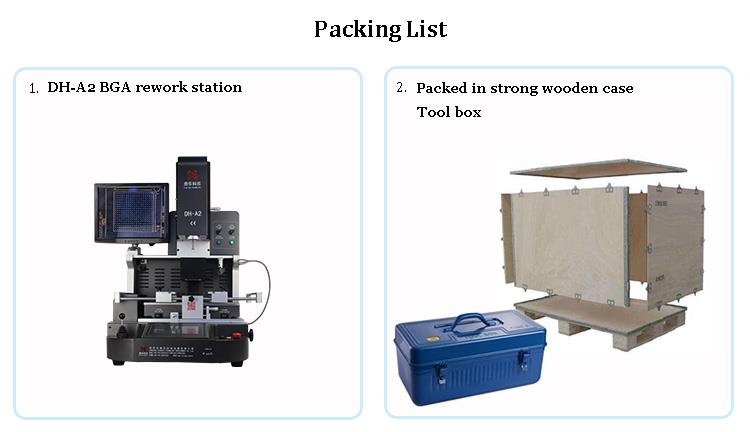

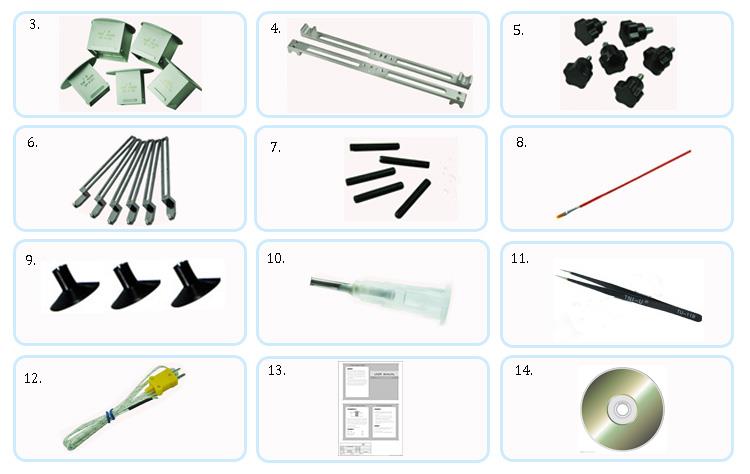

7. Пакування та відвантаження інфрачервоної паяльної станції DH-A2 SMD BGA

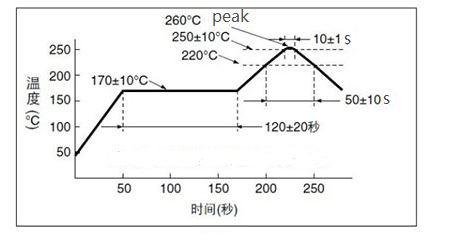

8. Як встановити температуру для BGA Chip Free для пайки

З широким використанням мікросхем, ми також приділяли все більше уваги проблемі переробки мікросхем. В даний час на ринку використовуються два основні типи мікросхем BGA. Один ведеться, другий-без свинцю, свинцеві та без свинцю BGA пайки пайки температури температури різняться, тож наскільки доцільно налаштування температури температури пайки BGA без свинцю? Наступна технологія Dinghua Xiaobian дасть вам детальне вступ.

За звичайних обставин вимоги до температури для мікросхем BGA, що не містять свинцю, є дуже суворими під час пайки. Температура, при якій температура плавлення без свинцевих мікросхем BGA приблизно на 35 градусів вище, ніж точка плавлення без свинцю BGA-мікросхем. Провідні фішки BGA повинні розуміти його характеристики перед паяром. Взагалі кажучи, температура плавлення пайки без свинцю залежно від пасти без свинцю. Тут ми даємо два значення як посилання. Температура плавлення сплаву олово-сріблястого посередника становить близько 217 градусів, а температура плавлення паяльної пасти з олов'яного сплаву-близько 227 градусів. Нижче ці дві температури паяльна паста не може бути розплавлена ​​через недостатнє нагрівання. Купуючи станцію BGA Rework, вам також потрібно звернути увагу на консультацію з виробником щодо температури нагріву, що не містить свинцевої мікросхеми BGA. Чи може пристрій відповідати температурі. Якщо ні, вам потрібно подумати, чи купувати. Як правило, температура в печі, що не містить свинцю, повинна бути близько 10 градусів. Далі є детальне вступ:

Під час експлуатації пайки без свинцю BGA, як правило, ми використовуємо весь листовий метал для виготовлення порожнини печі, що може ефективно забезпечити, щоб порожнина печі не викривалася при високих температурах. Однак є багато поганих виробників, які використовують невеликі шматки листового металу, щоб сплалізувати в порожнину печі, щоб конкурувати за ціну. Цей вид обладнання, як правило, невидиме, якщо ви не звертаєте на нього уваги, але пошкодження Warp відбудеться, якщо воно знаходиться під високою температурою.

Чіп BGA без свинцю також є важливим для тестування паралелізму доріжки під час високої температури та низькотемпературної роботи перед пайкою, оскільки це безпосередньо вплине на швидкість успішності паяльного струму BGA-мікросхеми. Якщо матеріали та дизайн придбаного обладнання для переробки BGA спричиняють легко деформовану доріжку в умовах високої температури, це призведе до заклинання або падіння картки. Звичайний свинець SN63PB37-це евтектичний сплав, а його температура плавлення та температура замерзання однакова, обидва з яких-183 градусів С. ступінь С до 221 градусів С, температура нижче 217 градусів С тверді, а температура вище 221 градусів С - рідкі. Коли температура становить від 217 градусів С і 221 градус С, сплав показав нестабільний стан
