Машина для ремонту комп’ютерів BGA Rework System

Оптичне вирівнювання — призмова візуалізація та світлодіодне освітлення застосовуються за допомогою оптичного модуля для регулювання розподілу світлового поля таким чином, щоб на дисплеї відображалося зображення невеликого чіпа для досягнення оптичного вирівнювання та відновлення. Говорити про неоптичне вирівнювання означає вирівняти BGA з лінією екрану друкованої плати та навести неозброєним оком для досягнення відновлення вирівнювання.

Інтелектуальне операційне обладнання для візуального вирівнювання, зварювання та розбирання елементів BGA різних розмірів може ефективно підвищити продуктивність ремонту та значно знизити вартість.

На даний момент в ремонтній системі є три режими нагріву: гаряче повітря вгору + інфрачервоний вниз, інфрачервоний вгору і вниз і гаряче повітря вгору і вниз. Наразі немає остаточного висновку про те, який спосіб найкращий. Деякі з принципів виробництва верхнього гарячого повітря - це вентилятори, деякі - повітряні насоси, і останній відносно кращий. В даний час інфрачервоне опалення в основному далеке інфрачервоне, оскільки довжина дальньої інфрачервоної хвилі - це невидиме світло, не чутливе до кольору, в основному однакове поглинання та показник заломлення різних речовин, тому воно краще, ніж інфрачервоне опалення. При паянні оплавленням гарячим повітрям нижня частина друкованої плати повинна нагріватися. Мета цього нагрівання полягає в тому, щоб уникнути викривлення та деформації, викликаної одностороннім нагріванням друкованої плати, і скоротити час плавлення паяльної пасти. Цей нижній нагрів особливо важливий для переробки BGA пластин великого розміру. У нижній частині обладнання для ремонту BGA є три режими нагріву: один — нагрівання гарячим повітрям, інший — інфрачервоне нагрівання, а третій — гаряче повітря + інфрачервоне нагрівання. Перевагою повітряного опалення є рівномірний нагрів, який рекомендований для загального процесу ремонту. Недоліком інфрачервоного обігріву є нерівномірний нагрів друкованої плати. Тепер гаряче повітря + інфрачервоне

широко використовується в Китаї.

Контроль приладів, низька швидкість ремонту, легкий спалювання мікросхеми BGA, особливо безсвинцевої BGA. У порівнянні з деякими ремонтними столами високого класу, тут є керування ПЛК і повне керування комп’ютером.

Виберіть хорошу насадку для повернення гарячого повітря. Форсунка повернення гарячого повітря відноситься до безконтактного опалення. Під час нагрівання припій кожного паяного з’єднання на BGA одночасно розплавляється високотемпературним потоком повітря. Це може забезпечити стабільну температуру середовища протягом усього процесу рефлюксу та захистити сусідні пристрої від пошкодження конвективним гарячим повітрям. Успіх залежить від рівномірності розподілу тепла на упаковці та панелі друкованої плати без продування та переміщення компонентів у оплавленні. Різновид. Температура теплостійкості більшості напівпровідникових пристроїв у процесі ремонту BGA становить 240.C ~ 600.C. Для системи ремонту BGA дуже важливим є контроль температури нагріву та однорідності. У ремонтному випадку теплоконвекційна передача включає видування нагрітого повітря через сопло, яке має форму елемента. Повітряний потік є динамічним, включаючи ламінарний ефект, зону високого та низького тиску та швидкість циркуляції. Коли ці фізичні ефекти поєднуються з поглинанням і розподілом тепла, стає зрозуміло, що конструкція форсунок гарячого повітря для локального обігріву, а також правильний ремонт BGA є складним завданням. Будь-які коливання тиску або проблеми з джерелом стисненого повітря чи насосом, необхідним для системи гарячого повітря, істотно знизить продуктивність машини.

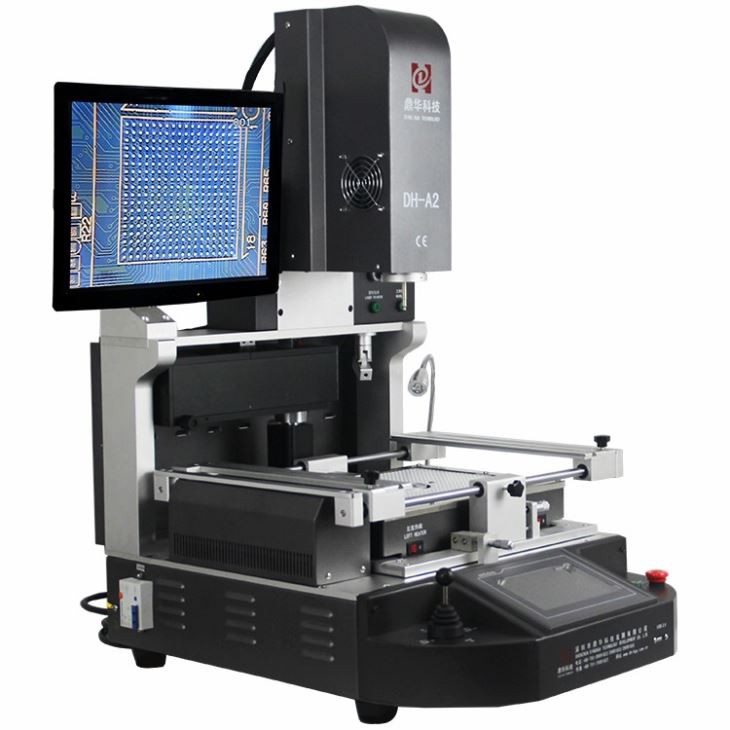

Ефективний час: DH-A2 виробництва Shenzhen Dinghua Technology Development CO, Ltd. Велике дно корисної моделі використовує інфрачервоне опалення, яке складається з шести груп інфрачервоних труб опалення; невелике дно приймає інфрачервоний нагрів вітру; верхня частина приймає нагрівання гарячим повітрям, яке складається з групи обмотки нагрівального дроту та газової труби високого тиску. Система керування використовує режим PLC, який може зберігати 200 температурних кривих.
