SMD паяльна станція з камерою
1. Система оптичного вирівнювання
2. Лазерний індикатор центрування
3. Інфрачервоний попередній нагрів
4. Два повітряних опалення
Опис

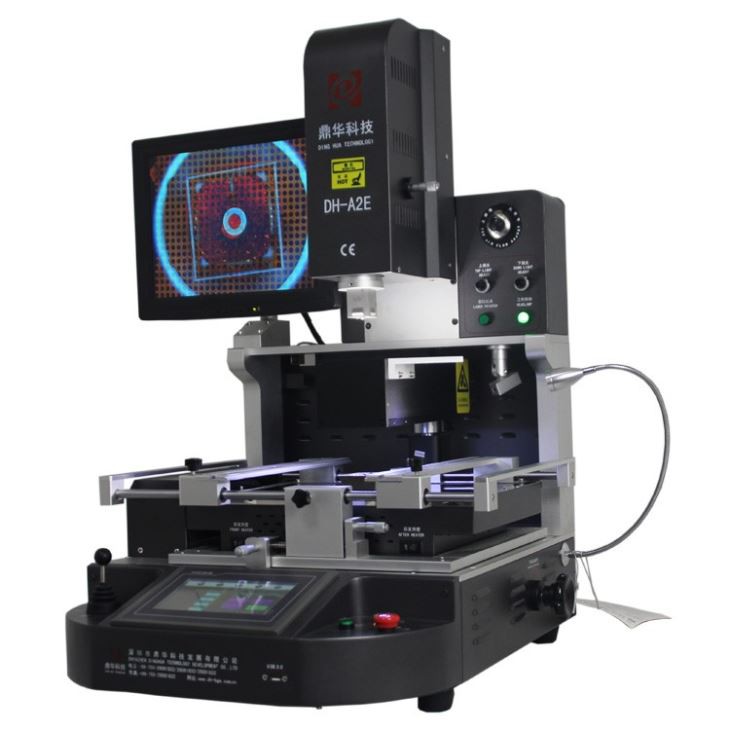

SMD паяльна станція з камерою DH-A2E
SMD паяльна станція з камерою (Surface Mounted Device Rework Station) — це спеціалізований інструмент
використовується в ремонті та виробництві електроніки для видалення та заміни компонентів на друкованих платах (PCB).
Це частина обладнання, яка нагріває компоненти, які потрібно замінити, за допомогою гарячого повітря, а також має вбудований
камеру для кращої видимості.
Розпаювання чіп-рівня
Технічні характеристики:
| 1 | Загальна потужність | 5200w |
| 2 | 3 автономних обігрівача | Верхнє гаряче повітря 1200 Вт, нижнє гаряче повітря 1200 Вт, нижній інфрачервоний попередній нагрів 2700 Вт |
| 3 | Напруга | AC220V±10% 50/60Hz |
| 4 | Електричні частини | 7-дюймовий сенсорний екран + високоточний інтелектуальний модуль контролю температури + драйвер крокового двигуна + ПЛК + РК-дисплей + оптична система ПЗЗ високої роздільної здатності + лазерне позиціонування |
| 5 | Контроль температури | K-сенсор із замкнутим циклом + автоматична компенсація температури PID + модуль температури, точність температури в межах ±2 градусів. |
| 6 | Позиціонування друкованої плати | V-подібний паз + універсальне кріплення + рухома полиця для друкованої плати |
| 7 | Застосовний розмір друкованої плати | Макс. 370x410 мм, мінімум 22x22 мм |
| 8 | Відповідний розмір BGA | 1*1мм~80х80мм |
| 9 | Розміри | 600x700x850 мм (Д*Ш*В) |
| 10 | Вага нетто | 70 кг |
Застосування:
характеристика:

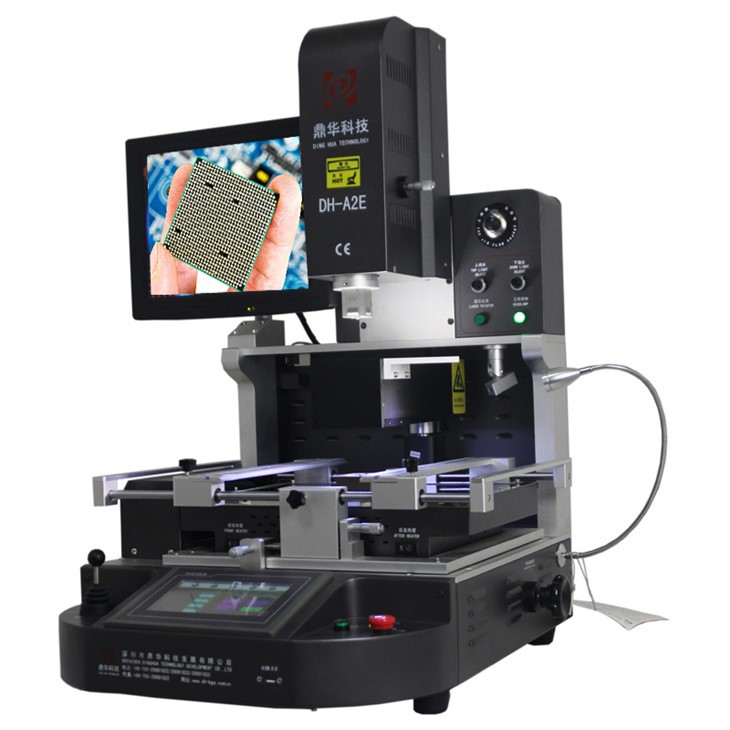

SMD паяльна станція з камерою DH-A2E
DH-A2E SMD паяльна станція з камерою має два нагрівачі гарячого повітря, один верхній і один нижній, для повного
контрольоване відпаювання та повторне відпаювання, що забезпечує надійні результати без навіть найменшого зсуву
компоненти.
Для попереднього підігріву нижній нагрівач гарячого повітря оточений підводним «Rapid IR» потужністю 2700 Вт. Цей ІК
попередній нагрівач обережно підвищує температуру ПК або світлодіодної підкладки, щоб запобігти викривленню та зменшити навантаження
на компонентах і паяних з’єднаннях, прилеглих до місця ремонту. Інфрачервоні обігрівачі повністю закриті
скляний відсік, який швидко розсіює тепло і запобігає потраплянню сміття в елементи,
гарантує безпеку оператора, зменшує технічне обслуговування та просте чищення.
Пакувальний лист:
Матеріали: Міцний дерев'яний корпус + дерев'яні бруски + стійка перламутрова бавовна з плівкою
1 шт. SMD паяльна станція з камерою
Пензель-ручка 1шт
Інструкція з експлуатації 1 шт
1шт CD відео
3 шт верхніх насадок
2 шт. нижніх насадок
4шт універсальних світильників
4 шт. закріплених гвинтів
5 шт опорний гвинт
Розмір присоски: діаметри 2,4,8,10,11 мм
Внутрішній шестигранний ключ: M2/3/4
Розмір: 81*76*85 см
Вага брутто: 115 кг
Гнучка доставка
•Тротил
• DHL
•FedEx
• ДБЖ
• EMS
•МОРЕМ
