Ремонт гарячої повітряної BGA-ремонтної станції

                                                                                  Набори інструментів для ремонту ЦП Macbook DH-A2E

Термоповітряна паяльна станція BGA — це частина обладнання, що використовується для ремонту компонентів кулькової решітки (BGA) на друкованих

друковані плати (друковані плати). Станція складається з нагрівального елемента, який використовує гаряче повітря для розплавлення наявного припою на

Компонент BGA, що полегшує його видалення з друкованої плати. Термоповітряна паяльна станція BGA також може бути використана для розміщення

новий компонент BGA на друкованій платі шляхом оплавлення припою за допомогою нагрівального елемента.

Технічні характеристики:

1	Загальна потужність	5200w
2	3 автономних обігрівача	Верхнє гаряче повітря 1200 Вт, нижнє гаряче повітря 1200 Вт, нижній інфрачервоний попередній нагрів 2700 Вт
3	Напруга	AC220V±10% 50/60Hz
4	Електричні частини	7-дюймовий сенсорний екран + високоточний інтелектуальний модуль контролю температури + драйвер крокового двигуна + PLC + LCD дисплей + оптична система CCD високої роздільної здатності + лазерне позиціонування
5	Контроль температури	K-сенсор із замкнутим контуром + автоматична компенсація температури PID + модуль температури, точність температури в межах ±2 градусів.
6	Позиціонування друкованої плати	V-подібний паз + універсальне кріплення + рухома полиця для друкованої плати
7	Застосовний розмір друкованої плати	Макс. 370x410 мм, мінімум 22x22 мм
8	Відповідний розмір BGA	2х2мм~80х80мм
9	Розміри	600x700x850 мм (Д*Ш*В)
10	Вага нетто	70 кг



Застосування:

Процес ремонту BGA-компонента за допомогою термоповітряної паяльної станції включає кілька етапів. по-перше,

наявний припій на компоненті BGA розплавляється гарячим повітрям, що дозволяє видалити компонент

друкована плата. Потім область навколо компонента BGA очищається, щоб видалити залишки припою чи сміття.

Коли область буде очищена, новий компонент BGA поміщається на друковану плату, а припій оплавляється за допомогою гарячого повітря.

Паяльна станція BGA. Температуру та повітряний потік нагрівального елемента ретельно регулюють, щоб забезпечити

припій рівномірно розплавляється, а компонент BGA міцно прикріплений до друкованої плати.

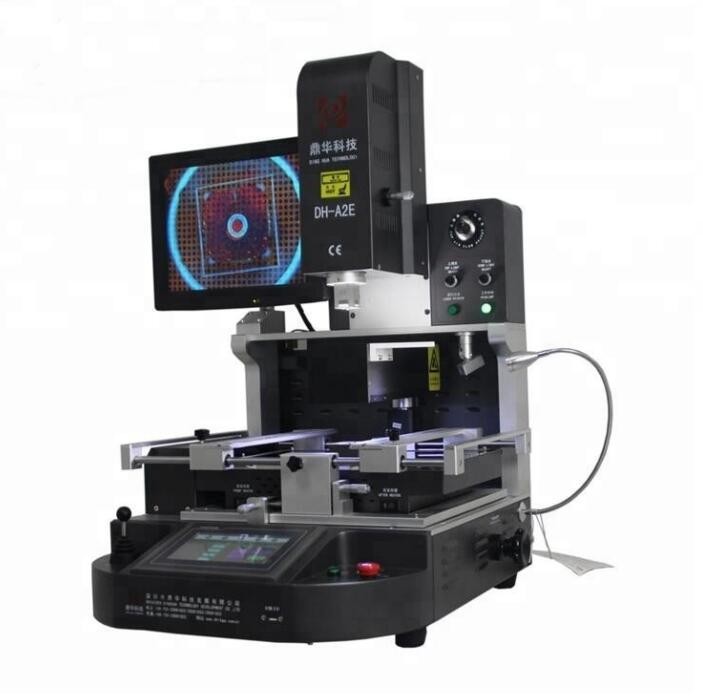

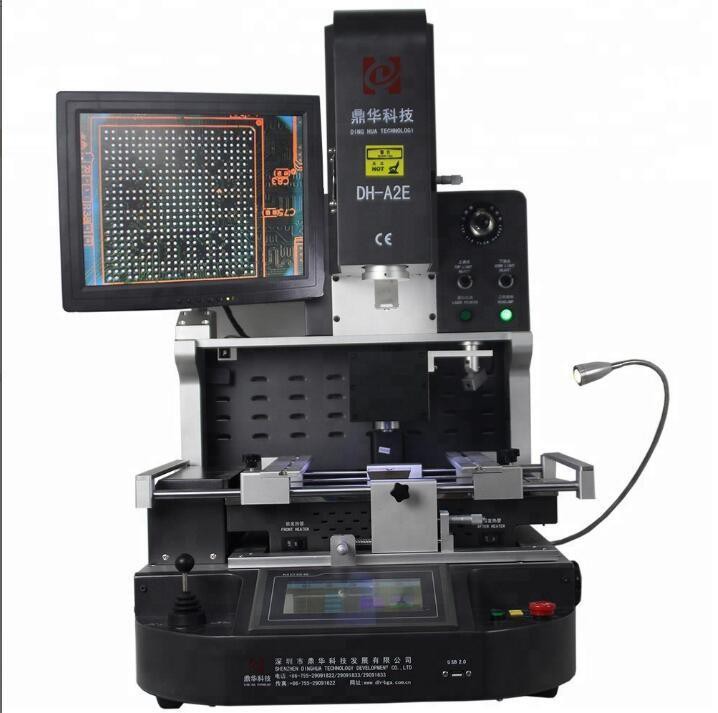

Повністю автоматична система паяльного робота DH-A2E

DH-A2E управляється через зручний сенсорний екран. Його ергономічно розроблена приладова панель включає в себе

керування джойстиком як для масштабування камери, так і, коли система працює в ручному режимі, вертикальне керування верхнім нагрівачем

та розміщення зав.

Регулювання циферблата контролює компоненти та освітлення друкованої плати, а також потік повітря від верхнього нагрівача, точне керування

що може запобігти зсуву дрібної стружки під час оплавлення.

Панель паяльної станції також містить вбудований вхід для термопари K-типу та USB-порт для експорту припою

температурні профілі на флешку.

Загалом, гарячоповітряна паяльна станція BGA є цінним інструментом для ремонту складних електронних пристроїв і може допомогти розширити

термін служби дорогого обладнання завдяки можливості заміни несправних компонентів замість викидання всього пристрою.

Пакувальний лист:

Матеріали: Міцний дерев'яний корпус + дерев'яні бруски + стійка перламутрова бавовна з плівкою

Набори інструментів для ремонту процесора Macbook 1 шт

Пензель-ручка 1шт

Інструкція з експлуатації 1 шт

1шт CD відео

3 шт верхніх насадок

2 шт. нижніх насадок

6 шт універсальних світильників

6 шт. закріплених гвинтів

4 шт опорний гвинт

Розмір присоски: діаметри 2,4,8,10,11 мм

Внутрішній шестигранний ключ: M2/3/4

Розмір: 81*76*85 см

Вага брутто: 115 кг
