Повністю автоматична паяльна станція оптичного вирівнювання BGA

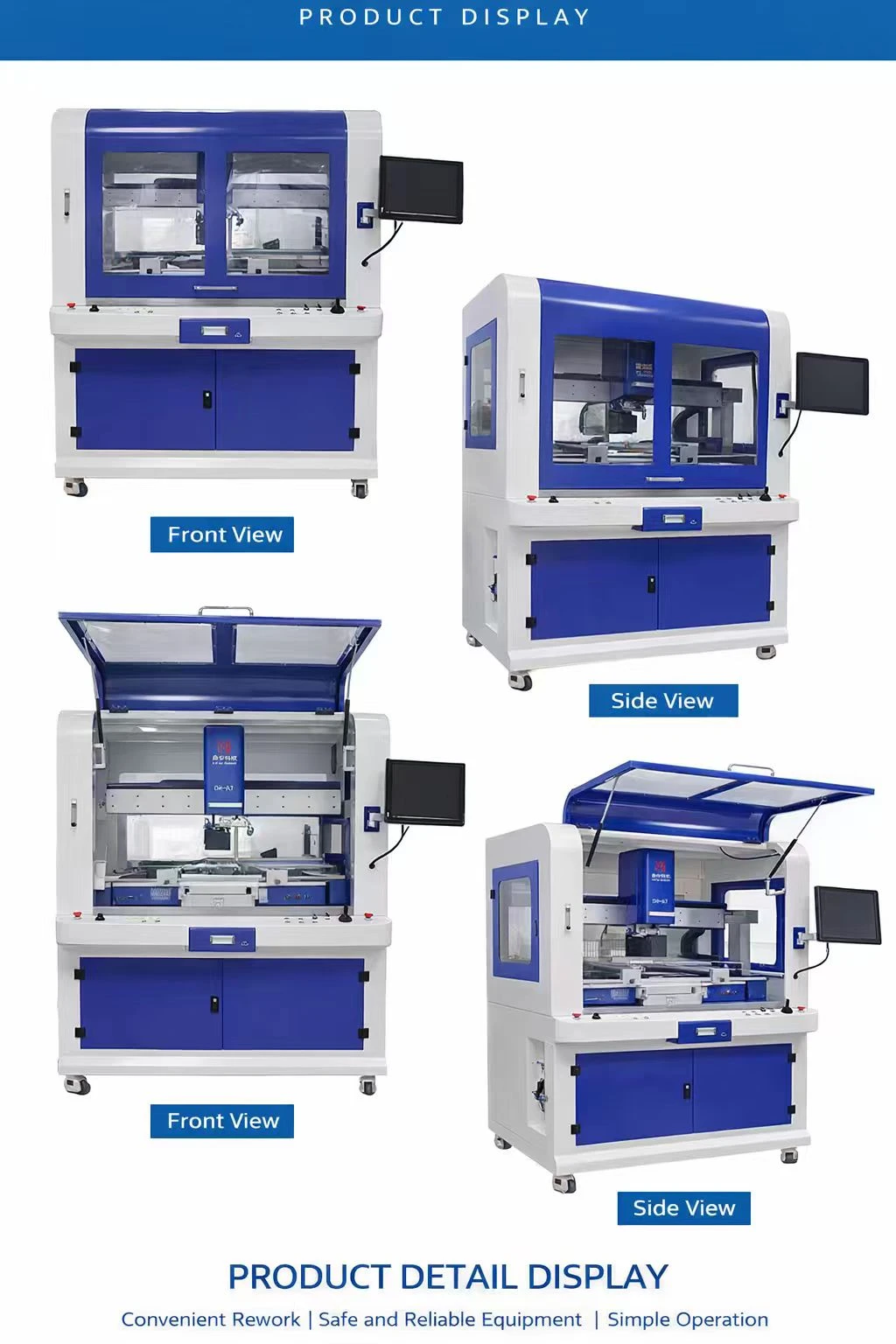

TheDinghua DH-A7 (Промислова система ремонту BGA)це професіонал, висока-здатністьповністю автоматична паяльна станція оптичного вирівнювання BGAрозроблено для суворих умов промислового виробництва та ремонту. Він поєднує в собі високо-ефективне керування температурою з вдосконаленими системами бачення для забезпечення послідовних, повторюваних результатів для PCBA високої-щільності.



Ось професійна розбивка його технічних переваг:



1. Розширене оптичне вирівнювання та точність

Промислова система ремонту BGA використовує високу-роздільністьСистема оптичного вирівнювання ПЗСіз технологією розділеного{0}}бачення. Це дає змогу одночасно переглядати кульки припою BGA та контактні площадки друкованої плати, забезпечуючи точність розташування мікрон-рівня. Автоматизоване переміщення осі Z- усуває людську помилку під час критичних етапів підбору-і-розміщення та пайки.



2. Складне управління температурою (3-зонне опалення)

DH-A7(Паяльний апарат BGA з камерою CCD) є a3-х зонна BGA станція обігрівупризначений для роботи з великими складними платами:

ІЧ-підігрів-великої площі:Широка нижня інфрачервона поверхня забезпечує рівномірний нагрів по всій дошці, ефективно запобігаючиДеформація друкованої платиі викривлення.

Точне гаряче повітря:Верхній і нижній нагрівачі гарячого повітря мають незалежний замкнутий-контур контролю температури, підтримуючи стабільність±1 градусдля делікатних процесів пайки без{0}}свинцю.



3. Структурна цілісність і захист плати

Безпека має першорядне значення в конструкції DH-A7 (паяльний апарат BGA з камерою CCD). ІнтегрованийСистема підтримки друкованої платиі універсальні кріплення захищають чутливі багатошарові материнські плати від термічного впливу. Зберігаючи плоский профіль протягом циклу оплавлення, машина забезпечує довго-надійність відремонтованого вузла.



4. Інтелектуальний інтерфейс користувача

Створений для спрощеного робочого процесуІнтерфейс сенсорного екрана,-керований ПЛКпропонує інтуїтивно зрозумілий режим роботи «одною-кнопкою». Техніки можуть легко зберігати та викликати сотні теплових профілів, роблячи перехід між різними типами плат швидким та ефективним.





















Загальна потужність	11500W
Верхній нагрівач	1200W
Нижній нагрівач	1200W
Нижній нагрівач	9000 Вт (німецький ТЕН, площа нагріву 860×635)
Джерело живлення	AC380V±10％ 50/60Hz
Розміри	Д1460×Ш1550×В1850 мм
Режим роботи	Автоматизоване відпаювання, паяння, всмоктування та розміщення в одній інтегрованій системі.
Зберігання температурного профілю	50 000 комплектів
Оптична лінза CCD	Він автоматично висувається і забирається, і його можна вільно переміщати вперед, назад, ліворуч і праворуч за допомогою джойстика, усуваючи проблему «сліпих зон» під час спостереження.
Позиціонування	V--подібний слот для карти, опорний кронштейн друкованої плати регулюється в напрямку X і постачається з універсальним затискачем.
положення BGA	Лазерне позиціонування дозволяє швидко визначити вертикальні точки верхньої та нижньої температурних зон і центру BGA.
Контроль температури	Термопара типу K- (датчик K), керування замкнутим-контуром
Точність температури	±3 градуси
Повторювана точність розміщення	+/-0,01 мм
Розмір друкованої плати	Макс. 900×790 мм Мін. 22×22 мм
BGA чіп	2×2-80×80 мм
Мінімальна відстань між стружками	0,25 мм
Зовнішній датчик температури	5
Вага нетто	820 кг
Верхня і нижня температурні зони	Синхронізований рух
Час старіння	48 годин
Зона попереднього підігріву	Інфрачервона нагрівальна трубка, швидко нагрівається.
програма	Програма попередньо-налаштована та проста в експлуатації.
застосування	Материнська плата Enterprise smd smt, видалення чіпа pcb, паяння та відпаювання тощо.
Гарантія	1 рік
