Зварювальний стіл системи інфрачервоного попереднього нагріву мікросхем IC

Зварювальний стіл системи інфрачервоного попереднього нагріву мікросхем IC

1. сопла гарячого повітря
2. лазерне позиціонування
3. система гарячого повітряного опалення
4. Підтримка PCB V-groove

Послати повідомлення

Опис

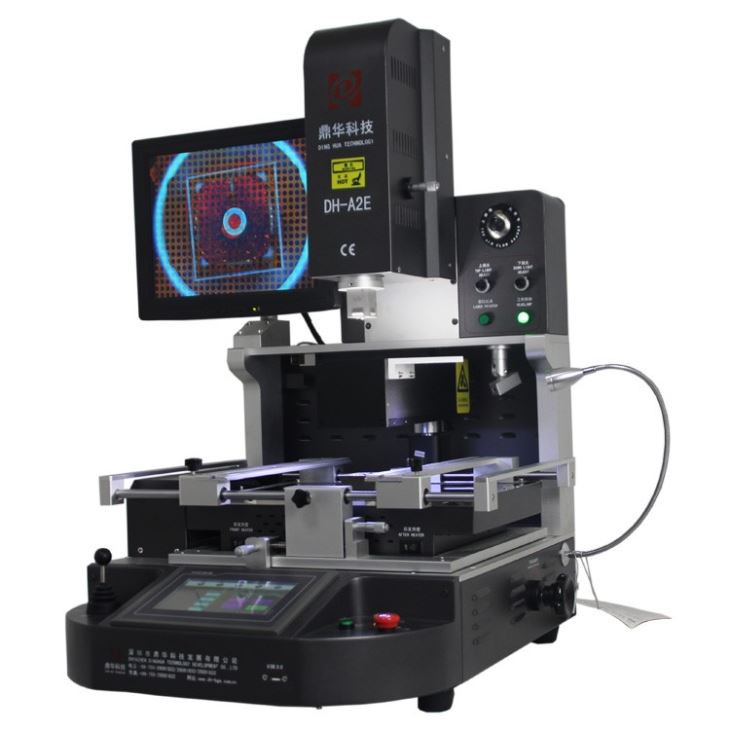

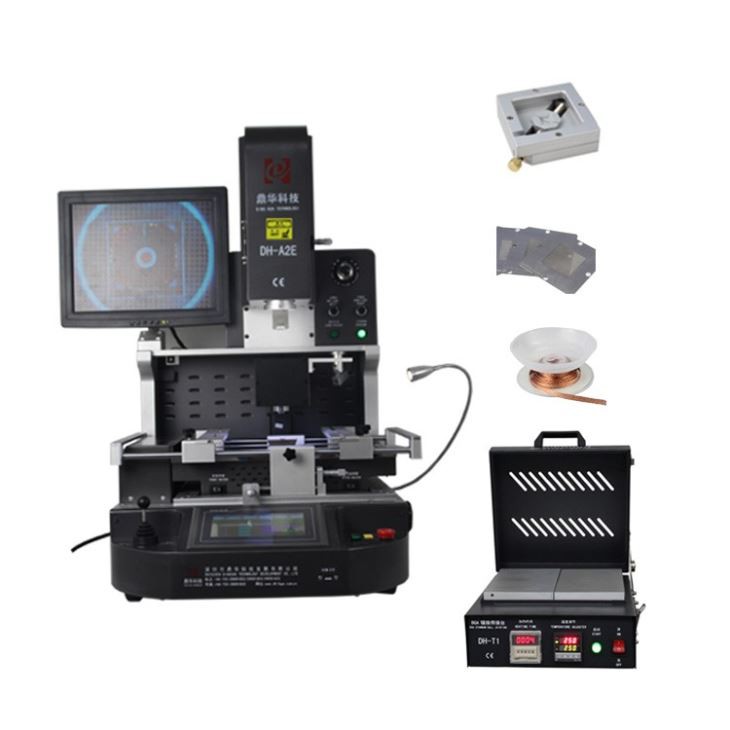

Зварювальний стіл системи інфрачервоного попереднього нагріву мікросхем DH-A2E

Реболлінг BGA М'яч та олово%3а

Reballing — це процес, який використовується в ремонті електроніки для заміни кульок припою на мікросхемі Ball Grid Array (BGA). Процес передбачає видалення старих кульок, очищення поверхні чіпа та розміщення нових, високоякісних кульок на чіпі.

М’ячі, які використовуються в реболлінгу, зазвичай виготовляються з олова або сплаву олова та свинцю. Ці матеріали вибрано через їхню здатність створювати міцний зв’язок із мікросхемою та низьку температуру плавлення, що полегшує процес реболлінгу.

Олово є поширеним вибором, оскільки воно легке та має хорошу електропровідність. Однак кульки зі сплаву олова та свинцю є кращими, якщо BGA буде піддаватися дії вищих температур, наприклад, у автомобільному чи промисловому застосуванні.

Загалом вибір між олов’яними кульками та кульками зі сплаву олова та свинцю залежить від конкретних потреб електроніки, що ремонтується.

Технічні характеристики

1	Загальна потужність	5200w
2	3 автономних обігрівача	Верхнє гаряче повітря 1200 Вт, нижнє гаряче повітря 1200 Вт, нижній інфрачервоний попередній нагрів 2700 Вт
3	Напруга	AC220V±10% 50/60Hz
4	Електричні частини	7-дюймовий сенсорний екран + високоточний інтелектуальний модуль контролю температури + драйвер крокового двигуна + PLC + РК-дисплей + оптична система CCD високої роздільної здатності + лазерне позиціонування
5	Контроль температури	K-сенсор із замкнутим контуром + автоматична компенсація температури PID + модуль температури, точність температури в межах ±2 градусів.
6	Позиціонування друкованої плати	V-подібний паз + універсальне кріплення + рухома полиця для друкованої плати
7	Застосовний розмір друкованої плати	Макс. 370x410 мм, мінімум 22x22 мм
8	Відповідний розмір BGA	2х2мм~80х80мм
9	Розміри	600x700x850 мм (ДШВ)
10	Вага нетто	70 кг

Додатки

Широко використовується для ремонту рівня сколів у таких продуктах:
1. Ноутбук і настільний PCBA
2. Ігрова консоль, наприклад Xbox one, материнські плати Play Station 4
3. Мобільний телефон PCBA, такий як материнські плати iPhone
4. Материнська плата телевізійної приставки
5. Материнська плата сервера, принтера, камери тощо

Характеристика

A2E 内部发热系统

Мікросхеми ICІнфрачервона система попереднього підігрівуЗварювальний стіл DH-A2E

1, Широко використовується для ремонту мікросхем у мобільних телефонах, невеликих платах керування чи крихітних материнських платах тощо.
2, Rework BGA, CCGA, QFN, CSP, LGA, SMD, LED тощо.
3, автоматичне розпаювання, монтаж і паяння. Автоматичне захоплення мікросхеми після завершення відпаювання.
4, HD CCD оптична система вирівнювання для точного. монтаж BGA і компонентів.
5, точність монтажу BGA в межах 0.01 мм, рівень успіху ремонту 99,9%
6, чудова функція безпеки з аварійним захистом.
7, зручна робота, багатофункціональна ергономічна система.
