Невелика інфрачервона станція переробки BGA

The Small Infrared BGA Rework Station is a compact and efficient tool designed for repairing and reworking BGA, SMD, and other electronic components. It uses infrared heating technology to ensure uniform heat distribution, minimizing the risk of damage to nearby components. Ideal for small-scale repair shops or laboratories, it offers precise temperature control and easy operation. This station підходить для завдань, що розбиваються, пайки та повторного переопалу на друкованих плат ., його невеликий слід робить його ідеальним для використання в обмежених космічним середовищам .}}

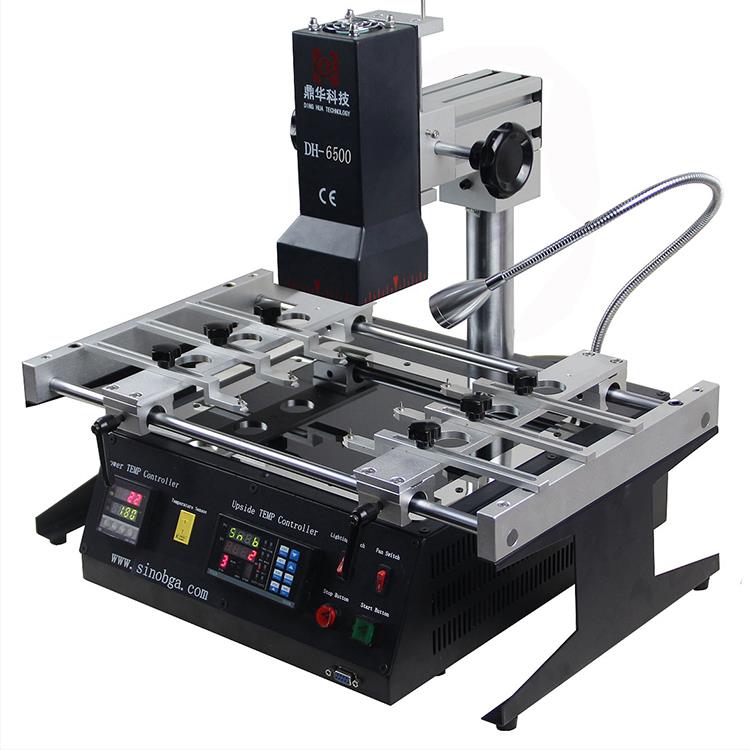

DH -6500 Інфрачервона станція переробки BGA

DH -6500 розроблений і використовується на ринку більше 10 років ., в основному складається з двох ІЧ -зон нагріву та двох контролерів температури . Система проста і проста в експлуатації, і вона широко використовується в консолях GAMEN

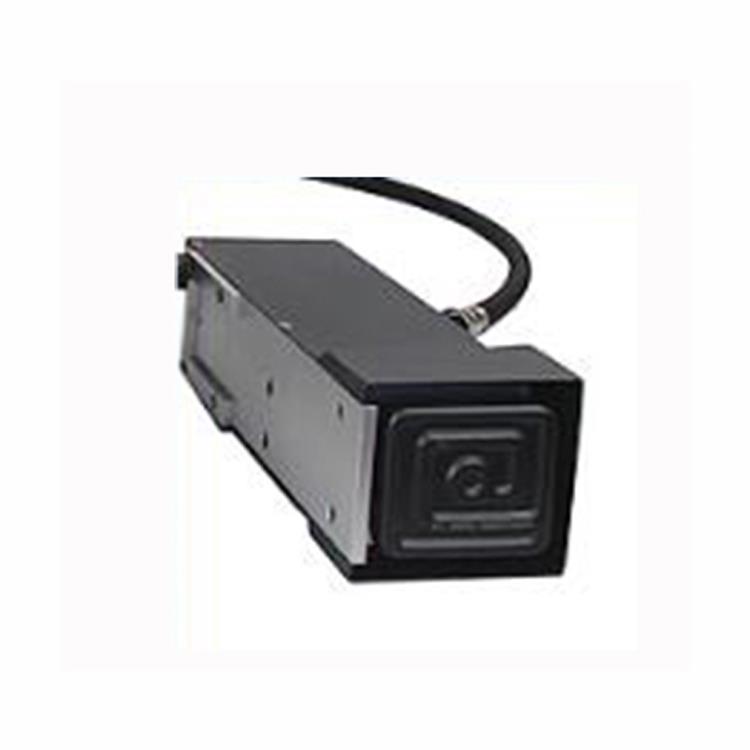

Верхня зона опалення інфрачервоного нагрівання має розміром з керамічним нагрівачем до 80 × 80 мм з діапазоном довжини хвилі 2–8 мкм, що легко поглинається більшості матеріалів чорного та світлого кольору ., а блок підтримує 110–250 В при 50/60 Гц .}

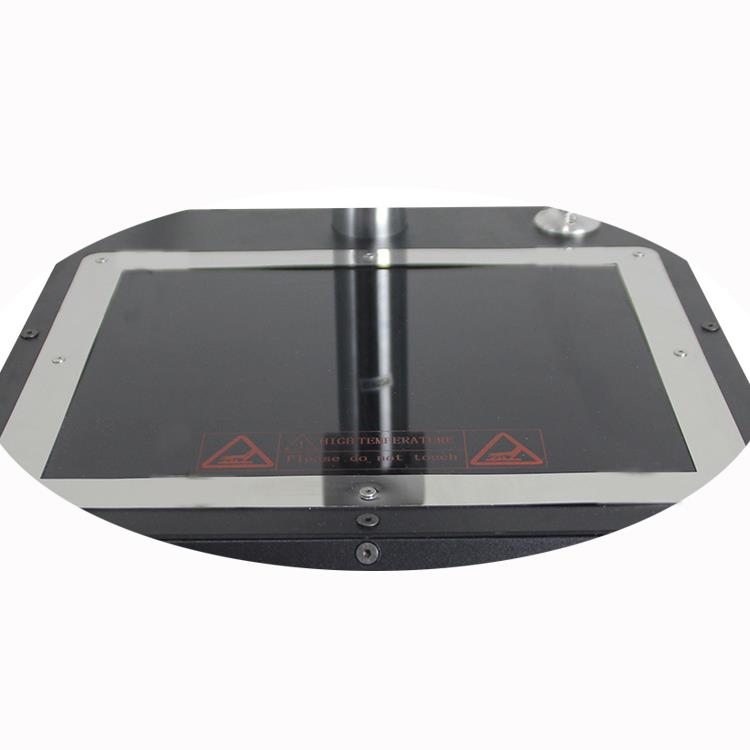

Нижня ІЧ-зона попереднього нагрівання оснащена анти-температурним скляним щитом, що забезпечує більш рівномірне нагрівання, щоб забезпечити кращий захист великих компонентів під час опалення .

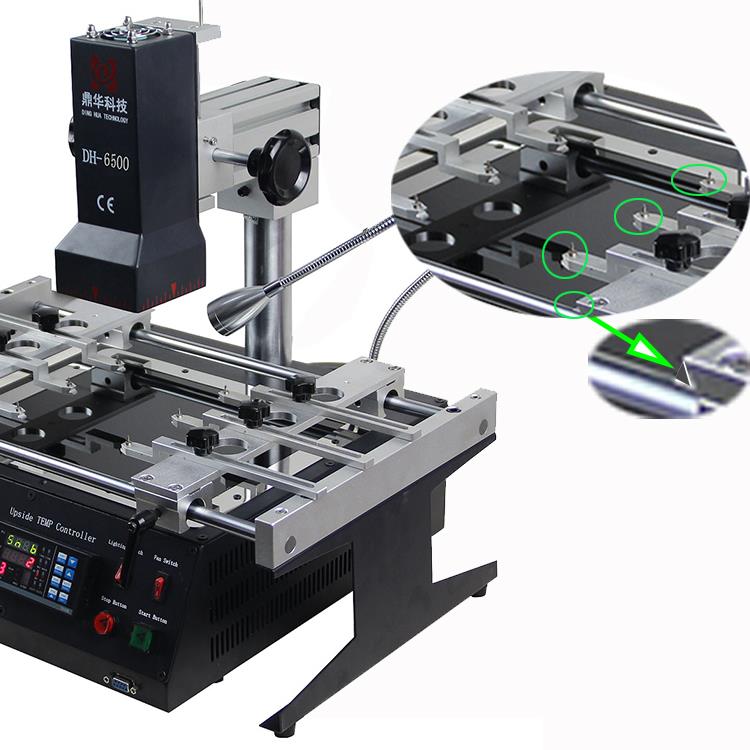

Система включає V-Groove, кліпи алігаторів та рухомі універсальні світильники, які можуть вмістити материнські дошки різної форми, що дозволяє надійно виправити їх в оптимальному положенні для паяльного або знешкодження .}}

Максимальний підтримується розмір друкованої плати - 360 × 300 мм, а розміри компонентів - від 2 × 2 мм до 78 × 78 мм .

Особливості цифрової IR машини

• Два контролери температури
• Десять температурних профілів можна зберегти
• Одна зовнішня термопари для моніторингу температури в режимі реального часу
• Кольорові кнопки для легкої роботи

Технічні характеристики інфрачервоної станції BGA

Поширення

З: Чи можу я стати вашим дистриб'ютором у своїй країні?
A: Так, ви можете .

З: Чи є якісь відомі компанії, які використовують вашу продукцію?
A: Так, такі компанії, як Google, Huawei та Mitsubishi, використовують наші продукти .

З: Чи приймаєте ви нові пропозиції щодо дизайну продуктів?
A: Так, якщо у вас є якісь нові ідеї дизайну або рішення, будь ласка, зв'яжіться з нами за номером John@dinghua-bga.com .

З: Чи можу я придбати безпосередньо у вашій країні?
A: Так, ми можемо доставити товар безпосередньо до вашої двері за допомогою експрес -доставки .

Деякі поради щодо ІЧ -переробної станції BGA

Що таке профіль?

Профіль - це крива температури, яку станція переробки відповідає компонентам Desolder та Saper BGA .

Профіль складається з чотирьох різних фаз, які пояснюються нижче:

1. Підігрівач:Ця фаза підводить плату до рівномірної температури між 150 градусами і 180 градусами . Ця температура не впливає на стики паяльних робіт, а зменшує різницю температури (дельта Т) між верхом і дном, запобігаючи пошкодженню дошки або BGA .
2. Замочити:У цій фазі плата нагрівається для активації потоку . Це важливо, оскільки потік повинен бути активований у певні часові рамки для належної функції .
3. Збільшено:Під час цієї фази кулі припою розплавляються і зв'язують з колодками . важливо, щоб ця фаза тривала правильну кількість часу, оскільки компоненти не витримують тривалої експозиції високої температури .}, як правило, BGA зберігається приблизно на 260 градусів на 20–30 секунд . Температури, що перевищують 260 Ступінь, можливо, BGA упаковки {}}}}}}}}}}}} Температури, що перебувають у розмірі 260.
4. Охолонути:Ця фаза передбачає контрольоване охолодження BGA, як правило, зі швидкістю, що не перевищує 2–3 градуса в секунду, щоб уникнути теплового напруження .}
