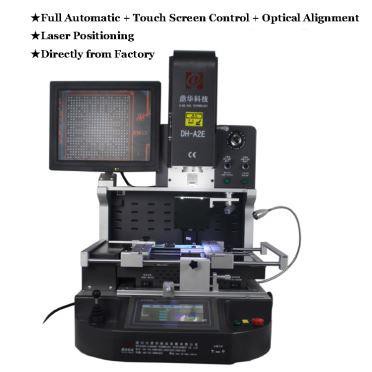

Автоматична машина видалення ІС

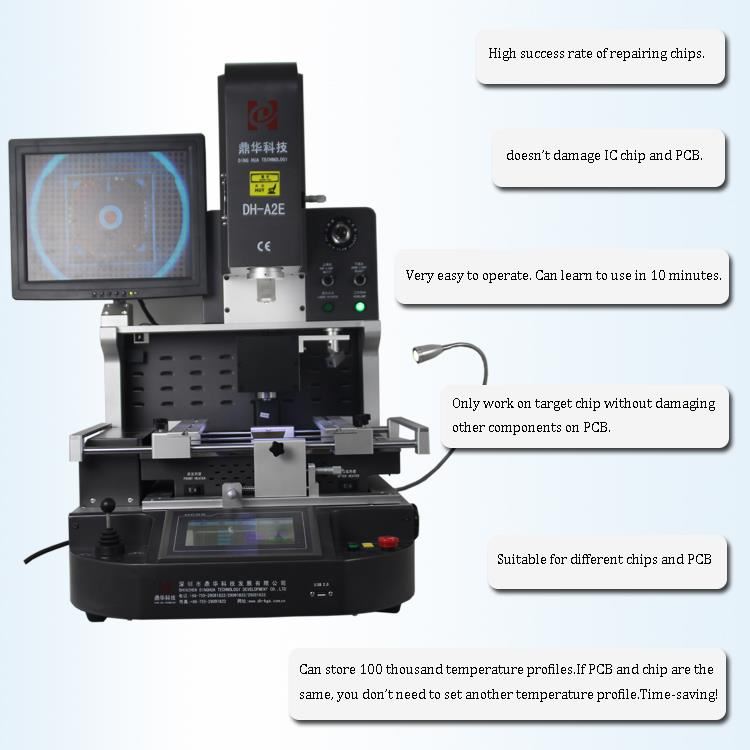

Автоматична машина для видалення IC для гарячого повітря BGA Recycle Station проста в експлуатації з високою успішною швидкістю ремонту. Він має 3 незалежних системи опалення та оптичну систему вирівнювання. Він упакований у міцний і стійкий дерев'яний чохол, який підходить для довгого міжнародного транзиту.
Опис
Автоматична машина видалення ІС
1.Застосування автоматичного видалення ІМ-машини
Материнська плата комп'ютера, смартфона, ноутбука, логічна плата MacBook, цифрова камера, кондиціонер, телевізор та інше електронне обладнання медичної галузі, галузі зв'язку, автомобільної промисловості тощо.
Підходить для різних типів мікросхем: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, LED чіп.
2.Особливості продукту Автоматичної машини видалення ІМ
• Високоефективна гібридна нагрівальна головка потужністю 400 Вт
• Необов’язково з нагріванням із дна 800 Вт
• Можливі дуже короткі терміни пайки
• Активація захисним ножним вимикачем
• Індикатори роботи в системі
• Інтуїтивна робота без програмного забезпечення
3. Специфікація автоматичної машини видалення ІМ

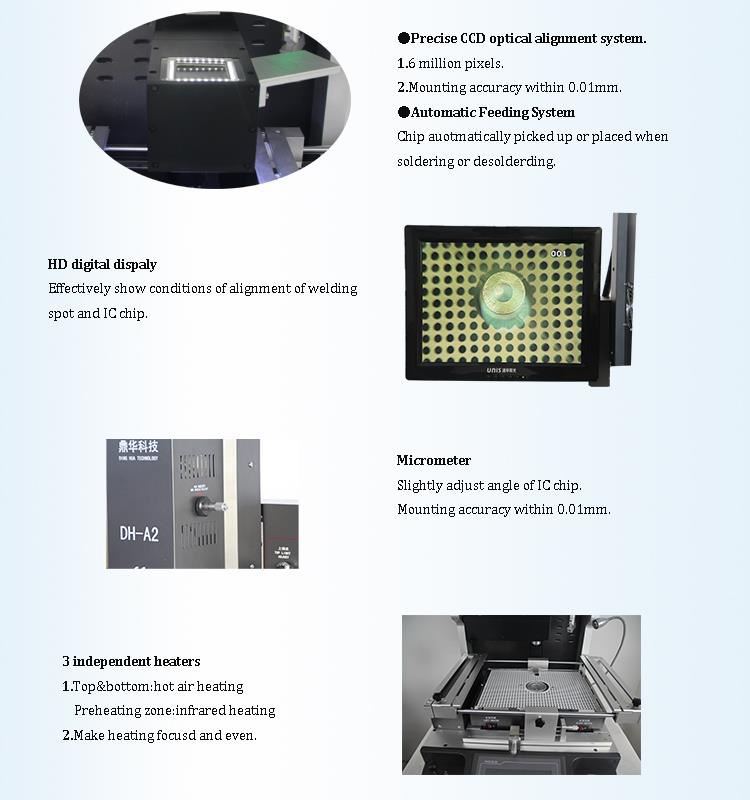

4.Докладки автоматичної машини видалення ІС
1.CCD-камера (точна система оптичного вирівнювання); 2.HD цифровий дисплей; 3. Мікрометр (регулювання кута мікросхеми); 4.3 незалежні обігрівачі (підсилювач гарячого повітря GG; інфрачервоний)； 5. Лазерне позиціонування； 6. Інтерфейс сенсорного екрана HD， Управління ПЛК; 7.Led фара; 8.Контроль джойстика.

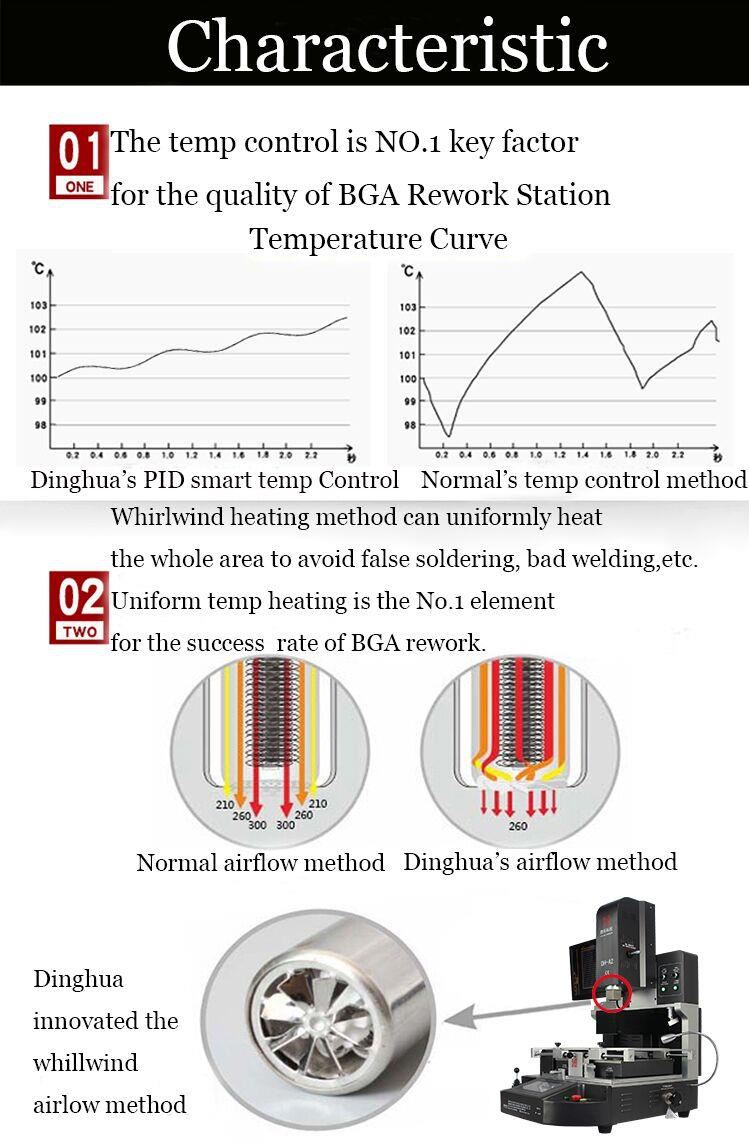

5.Чому вибирають наш автомат автоматичного видалення IC?
6. Сертифікат автоматичної машини видалення ІМ
7. Контакти:
Електронна пошта: john@dh-kc.com
WhatsApp / Wechat: +86 157 6811 4827
8.Пов'язані знання
Метод ремонту чіпа QFP
(1) Спочатку перевірте, чи є навколо пристрою компоненти, які впливають на роботу квадратного наконечника. Ці компоненти слід спершу розібрати, а потім знову зафіксувати і потім зафіксувати.
(2) Нанесіть дрібну пензлик і флюс на всі з'єднання пайки навколо пристрою.
(3) Виберіть квадратний наконечник паяльника (35 Вт для пристроїв невеликого розміру та 50 Вт для пристроїв великого розміру), щоб додати відповідну кількість припою до торця квадратного наконечника паяльника та закріпіть його на стику паяльника, де штифти пристрою потрібно зняти. Квадратний наконечник повинен бути рівним і повинен спаяти всі з'єднання паяльника на всіх чотирьох кінцях пристрою.
(4) Після повного розплавлення паяльного з'єднання (кілька секунд) пристрій затискається пінцетом і негайно залишає прокладку та наконечник паяльника.
(5) Очистіть і вирівняйте припой, що залишився на колодках та відведеннях пристрою паяльником.
(6) Тримайте пристрій пінцетом, вирівнюйте полярність і напрямок, вирівнюйте штифти до колодок і розміщуйте їх на відповідних колодках. Після вирівнювання утримуйте пінцетом і не рухайтеся.
(7) Використовуйте плоский наконечник, щоб припаяти пристрій по діагоналі 1-2 штифта, щоб зафіксувати положення пристрою. Після підтвердження точності нанесіть дрібну пензлик на припой на всі штирі та накладки навколо пристрою. На перетині пальця шпильки і подушечки повільно та рівномірно перетягніть вниз від першого штифта та додайте трохи +0,5-0,8 мм дроту припою. Таким чином припаяні всі чотири бічні штифти пристрою.
(8) Під час пайки пристрою PLCC, наконечник паяльника і пристрій повинні знаходитись під кутом менше 45 ° і паяти в місці перетину зігнутої поверхні J-свинцю та накладки.
