Optical Playstation BGA Rework Station

Оптична паяльна станція PlayStation bga

1. Швидкий попередній перегляд:

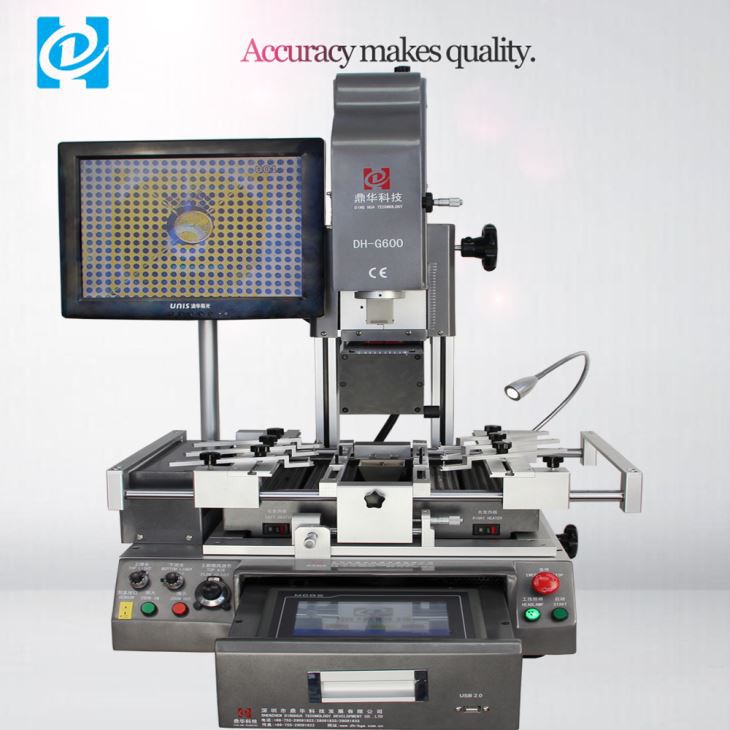

Оптична паяльна станція PlayStation bga DH-G600, що легко керувати системою, розроблена з оптичним вирівнюванням HD

система для забезпечення точності монтажу BGA та компонентів і спрямована на те, щоб допомогти оператору освоїти її використання в межах

Кілька хвилин.

Якщо ви шукаєте паяльну станцію bga для ремонту мобільних телефонів, вітаємо! Ви знайшли оригінальну фабрику. Дінхуа,

можливо, найкращий бренд паяльної станції bga у всьому світі.

3. Основні особливості паяльної станції DH-G600 BGA

01, «Вбудований промисловий комп’ютер, інтерфейс людина-машина з сенсорним екраном високої чіткості, налаштування цифрової системи, інтелектуальна людина-

діалог машини, керування ПЛК, самовибране сховище, виклик температурної кривої, з "утриманням температури *". Миттєво

аналіз кривої" Функція "Ласкаво просимо, щоб нагадати про знесення", налаштування відображення в реальному часі та вимірювана температура

криву, і криву можна проаналізувати та виправити.

02, високоточна термопара K-типу замкнутого циклу керування та система автоматичної температурної компенсації PID, комбінована

з блоком керування ПЛК і модулем температури для досягнення точного контролю температури, утримуйте відхилення температури на рівні ± 2

ступенів, а зовнішній

03, з використанням високоточної цифрової відеопарної бітової системи, зображення HD CCD, координатного позиціонування, інтелектуального контролю температури нагріву:

Для виготовлення x використовуються лінійні каретки. Три осі Y, Z можна використовувати для точного налаштування або швидкого позиціонування, зручно, Holley 1-повна плата CE

компонування та розташування друкованої плати різного розміру.

Реальна ремонтна станція DH-G600 BGA:

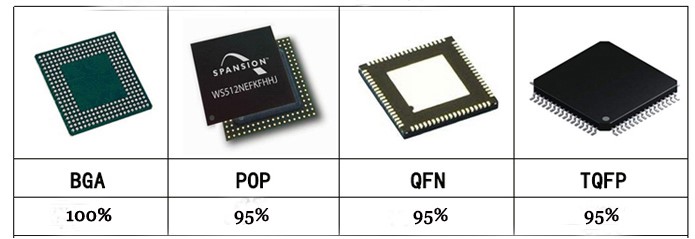

На зображенні нижче показано справжній показник успіху на основі 20 штук кожного з чотирьох типів IC. Відсоток успішності одноразової переробки

досягнуто BGA

 100%.

4. Детальні зображення G600 BGA REWORK STATION

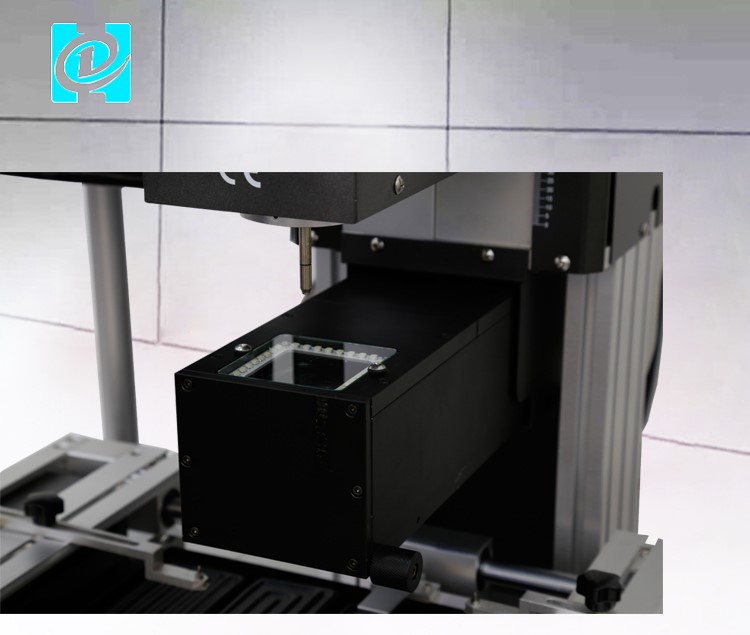

HD оптична система вирівнювання лінз CCD

Камеру імпортовано з Panasonic, Японія, щоб забезпечити точність заміни ±0,01 мм

Монтажна головка з вбудованим пристроєм для перевірки тиску для захисту друкованої плати від пошкодження.

вбудований вакуум у монтажній головці автоматично підбирає чіп BGA після завершення розпаювання

З верхнім регулюванням потоку повітря, щоб запобігти здуванню крихітних BGA.

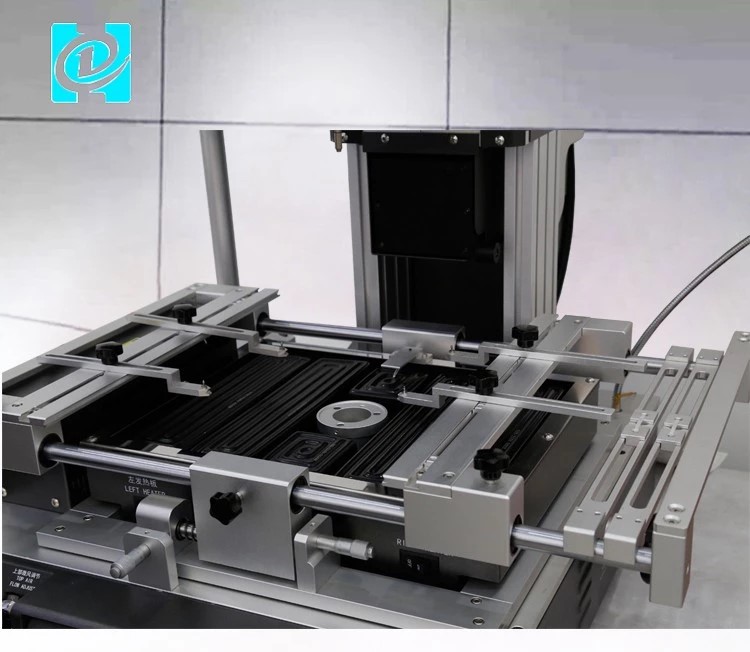

Позиціонування друкованої плати: V-подібний паз, друковану плату можна регулювати по осі X і Y і оснащено універсальним кріпленням

5. Переваги

Вісім причин, чому клієнти обирають нашу компанію:

1. Наша компанія була заснована в 2011 році і спеціалізується на паяльних станціях BGA і рішеннях автоматизації.

2. Наша продукція торгової марки «DINGHUA» добре продається як вдома, так і за кордоном.

3. Ми надаємо клієнтам щирі, теплі послуги, ефективні та професійні поради

4. Наша компанія є надійним «єдиним вікном» закупівель.

5. Ми дотримуємося концепції якості "LONGLIFE", що дозволяє вам не турбуватися про післяпродажне обслуговування.

6. Постачання заводу безпосередньо, з кращими цінами.

7. Dinghua складався зі старшої команди продажів і наукової системи управління.

8. Ми маємо цінну культуру «чесності, дослідження, обміну та взаємної вигоди

6. Упаковка, доставка та послуги G600 BGA REWORK STATION

Політика доставки: зазвичай це займає близько 3 робочих днів до США та 4 днів до європейських країн і більше

3 дні для повільних експресів. Ми можемо відправити за вашим запитом і допомогти знайти найвигідніший і швидкий спосіб.

Після доставки ми негайно надішлемо ваш номер відстеження.

7. Поширені запитання про G600 BGA REWORK STATION

Q: Як зв'язатися з нами, щоб вирішити ваші запитання?

A: Будь-які запитання, будь ласка, залиште нам "Запит"" і натисніть "Почати зараз", щоб дізнатися більше (ціна, знижка та безкоштовні подарунки),

Відповім тобі з першого разу.

Якщо ви хочете дізнатися більше про нашу машину, зв’яжіться з нами, ми завжди ОНЛАЙН, щоб виконати ваш запит.

Mob/WhatsApp/Wechat: +86 13652339539"

Q: Як це використовувати?

A: 1. Не хвилюйтеся. Ми надамо вам інструкцію англійською мовою та демонстраційне відео, щоб побачити, як нею користуватися.

2. Щодо налаштування температури, будь ласка, зверніться до посібника з налаштування параметрів температури тут і до

подивіться, як встановити температуру

Q: Чи приймаєте ви замовлення OEM?

A: Так, OEM та ODM є прийнятними.

8. Послуги

* На ваші запити щодо наших продуктів ми відповімо протягом 24 годин.

* OEM & ODM вітаються, бренд OEM доступний.

* Захист вашої торгової зони, ідей для вашого дизайну та всієї вашої особистої інформації.

* Перегляньте нашу фабрику.

* Навчання встановленню машини, навчання користуванню машиною.

* Інженери, доступні для обслуговування техніки за кордоном.

9. Пов'язані знання

Оплавлення та реболлінг

Рентгенівське зображення хороших паяних з’єднань.

Хороші паяні з'єднання між BGA і PCB

Кулькові решітки (BGA) і мікросхеми (CSA) представляють особливі труднощі для тестування та переробки, оскільки вони містять багато дрібних, тісно розташованих

розташовані колодки на нижній стороні, які з’єднані з відповідними площадками на друкованій платі. З’єднувальні штифти недоступні зверху для

тестування, і не можна відпаяти, не нагрівши весь пристрій до температури плавлення припою.

Після виготовлення корпусу BGA крихітні кульки припою приклеюються до контактних площадок на його нижній стороні; під час складання кулькова упаковка є

розміщують на друкованій платі та нагрівають, щоб розплавити припій і, якщо все добре, щоб з’єднати кожну контактну площадку пристрою з її партнером на друкованій платі без будь-яких

сторонні паяні перемички між сусідніми майданчиками. Погані з’єднання, створені під час складання, можна виявити та переробити з’єднання

(або злом). Неідеальні з’єднання пристроїв, які самі по собі не є несправними, які працюють деякий час, а потім виходять з ладу, що часто спричинено перегріванням.

розширення та звуження при робочій температурі не є рідкістю.
