Оптичний північний міст BGA Rework Station

Оптичний північний міст BGA Rework Station



1. Застосування оптичного північного мосту BGA Rework Station

Підходить для друкованих плат різних електронних продуктів.

Материнська плата комп'ютера, смартфон (Iphone, Huawei, Samsung), ноутбук, логічна плата MacBook, цифрова камера, кондиціонер, телевізор та інше електронне обладнання з медичної промисловості, галузі зв'язку, автомобільної промисловості тощо.

Підходить для різних видів чіпів: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, світлодіодний чіп.



2. Характеристики продукту станції паяння BGA Optical North Bridge





• Автоматична розпайка, монтаж і пайка.

• Високий рівень успішності ремонту чіпа та друкованої плати.

• Машина не пошкодить навколишні компоненти навколо цільової мікросхеми на друкованій платі завдяки суворому контролю температури.

• Система точного оптичного вирівнювання

Об’єктив камери Panasonic CCD ефективно підвищує точність вирівнювання та успішність ремонту. Зображення виводиться на екран монітора.

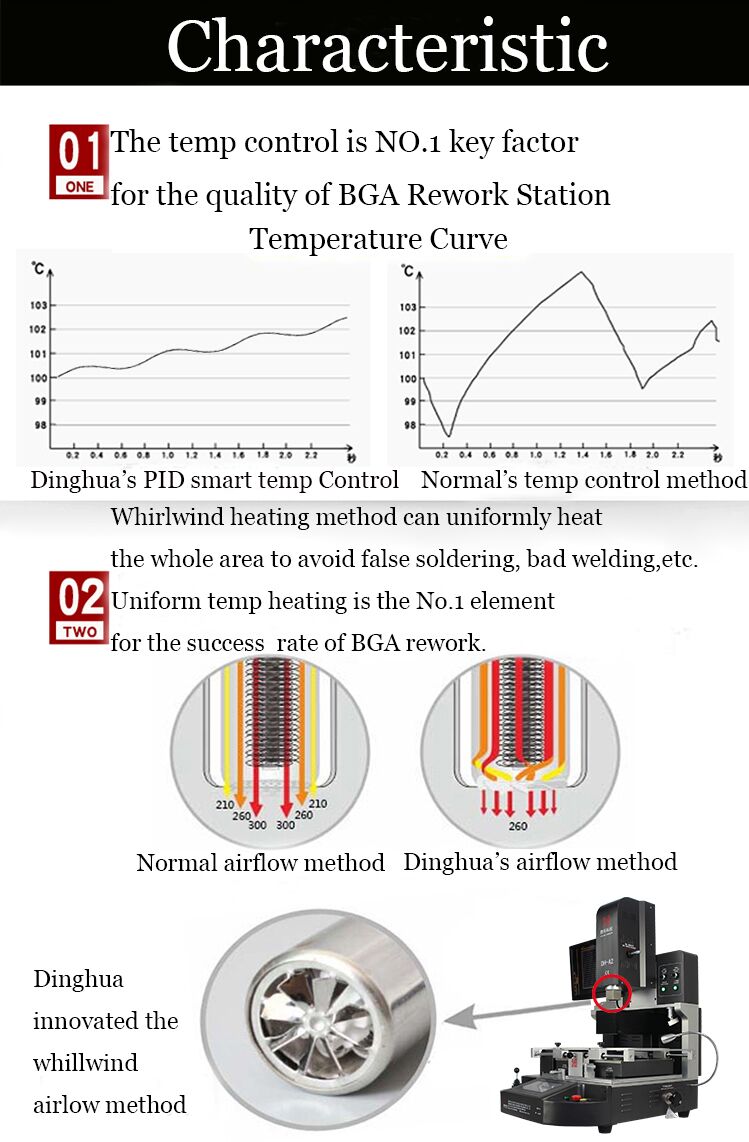

• Три незалежно керовані нагрівачі. Він використовує замкнуту термопару типу k і систему автоматичної температурної компенсації PID разом із ПЛК і температурним модулем для забезпечення точного відхилення температури до ±2 градусів Цельсія.



3. Специфікація станції паяння BGA Optical Optical North Bridge

потужність	5300w
Верхній нагрівач	Гаряче повітря 1200 Вт
Нижній нагрівач	Гаряче повітря 1200 Вт. Інфрачервоний 2700 Вт
Блок живлення	AC220V±10% 50/60Hz
Розмір	Д530*Ш670*В790 мм
Позиціонування	Підтримка друкованої плати V-groove та зовнішнє універсальне кріплення
Контроль температури	Термопара типу K, керування замкнутим контуром, незалежне опалення
Точність температури	±2 градуси
Розмір друкованої плати	Макс. 450*490 мм, Мін. 22*22 мм
Тонка настройка верстака	±15 мм вперед/назад, ±15 мм вправо/вліво
BGA чіп	80*80-1*1 мм
Мінімальна відстань між стружками	0.15 мм
Датчик температури	1 (необов'язково)
Вага нетто	70 кг

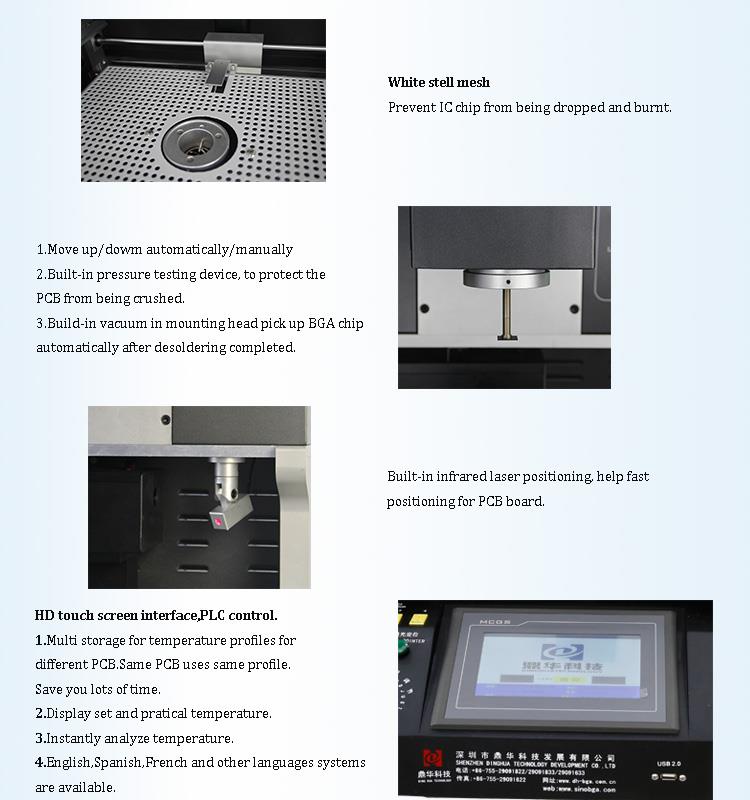

4. Деталі оптичного північного мосту BGA Rework Station

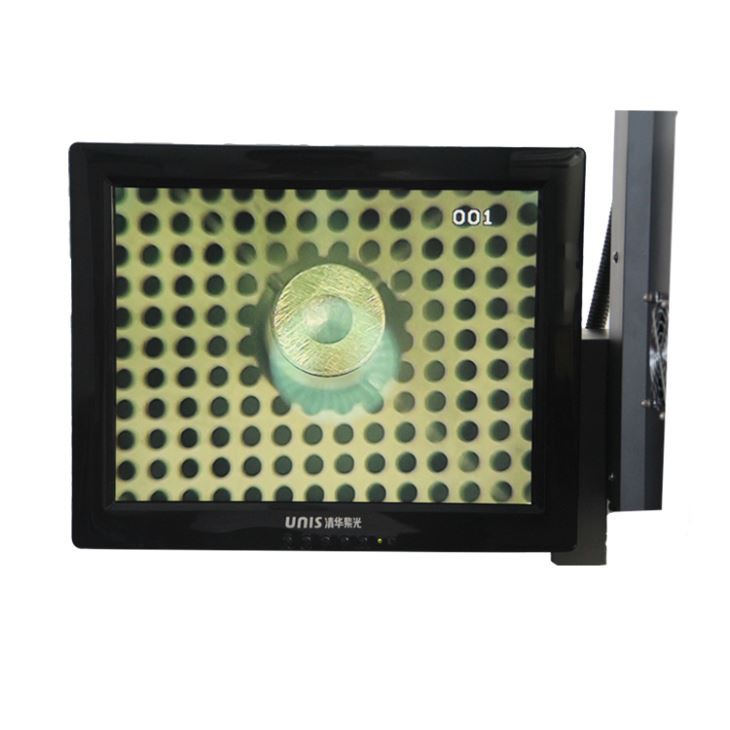

1.CCD камера (точна оптична система вирівнювання);

2.HD цифровий дисплей;

3. Мікрометр (відрегулюйте кут стружки);

4.3 незалежні обігрівачі ( гаряче повітря та інфрачервоні ) ;

5. Лазерне позиціонування ;

6. Інтерфейс сенсорного екрану HD, керування ПЛК;

7. світлодіодні фари;

8. Управління джойстиком.

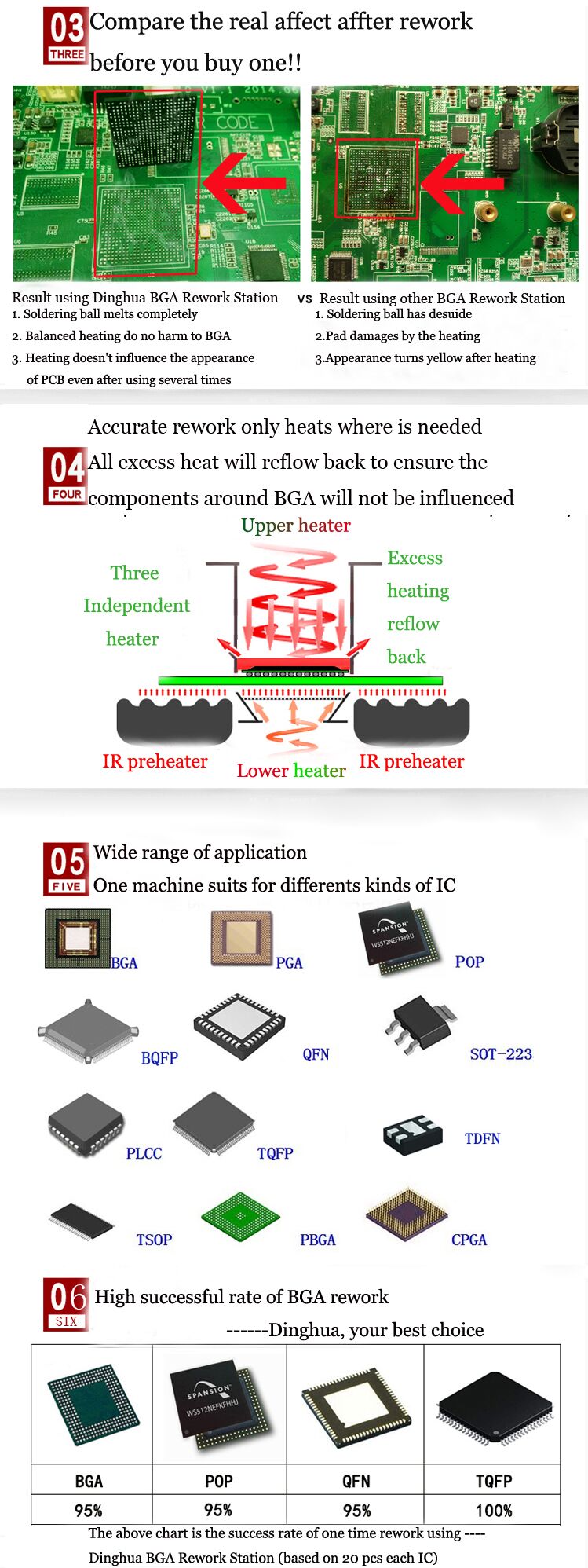

5. Чому варто вибрати нашу паяльну станцію BGA з оптичним північним мостом?







6. Сертифікат паяльної станції оптичного північного мосту BGA

Щоб пропонувати якісну продукцію, SHENZHEN DINGHUA TECHNOLOGY DEVELOPMENT CO., LTD першою пройшла сертифікати UL, E-MARK, CCC, FCC, CE ROHS. Тим часом, щоб покращити та вдосконалити систему якості, Dinghua пройшла сертифікацію на місці аудиту ISO, GMP, FCCA, C-TPAT.

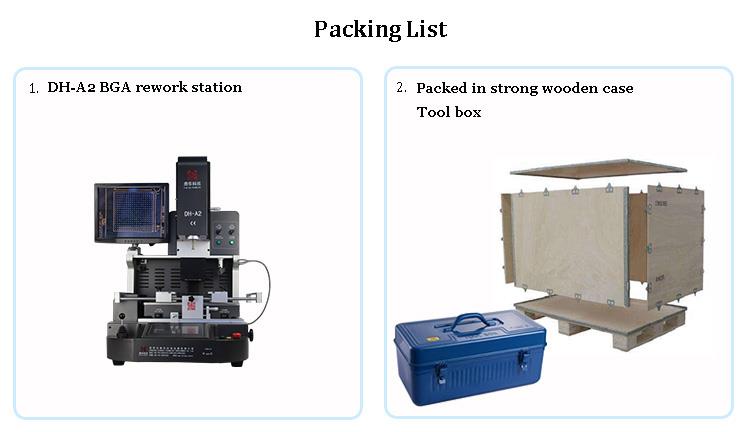

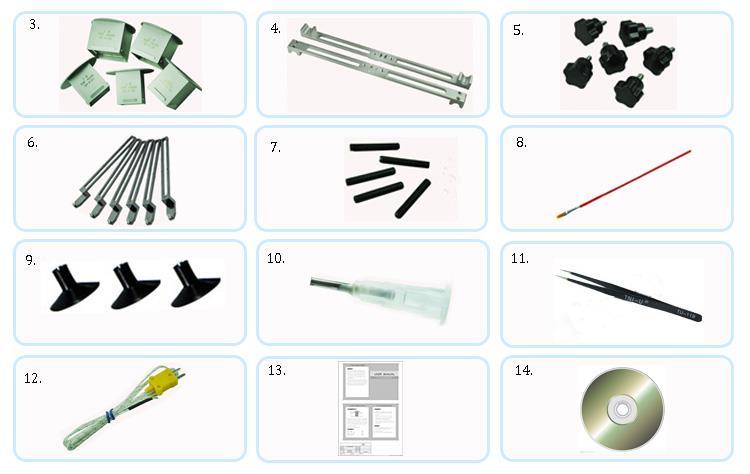

7. Упаковка та відвантаження оптичного північного мосту BGA Rework Station



8. ПОШИРЕНІ ЗАПИТАННЯ

• Які функції виконує сенсорний екран вашої BGA-ремонтної станції з північним оптичним мостом?

A: 1. Сенсорний екран, розумний ПК - це мозок машини. Система PLC, інтерфейс людина-машина з сенсорним екраном

для зручності експлуатації та високої точності переробки.

2. Керуйте температурними профілями: налаштування, зберігання, застосування, аналіз і налагодження. До 16-сегмента

temperature control,100,000 групи зберігання для різних температурних профілів переробки BGA.

3. Керуйте машиною.



• Яка функція лазерного позиціонування?

A: Вбудоване інфрачервоне лазерне позиціонування допомагає швидкому позиціонуванню для друкованої плати.



•Обігрів гарячим повітрям чи інфрачервоним?

Є три автономні обігрівачі. Верхня гаряче повітря + нижня гаряче повітря + Інфрачервона платформа попереднього нагріву. Верх і низ

можна пересувати вгору/вниз. Це може зробити нагрів цілеспрямованим і рівномірним. Ефективно збільшити швидкість переробки.
