Автоматична станція переробки мобільного телефону

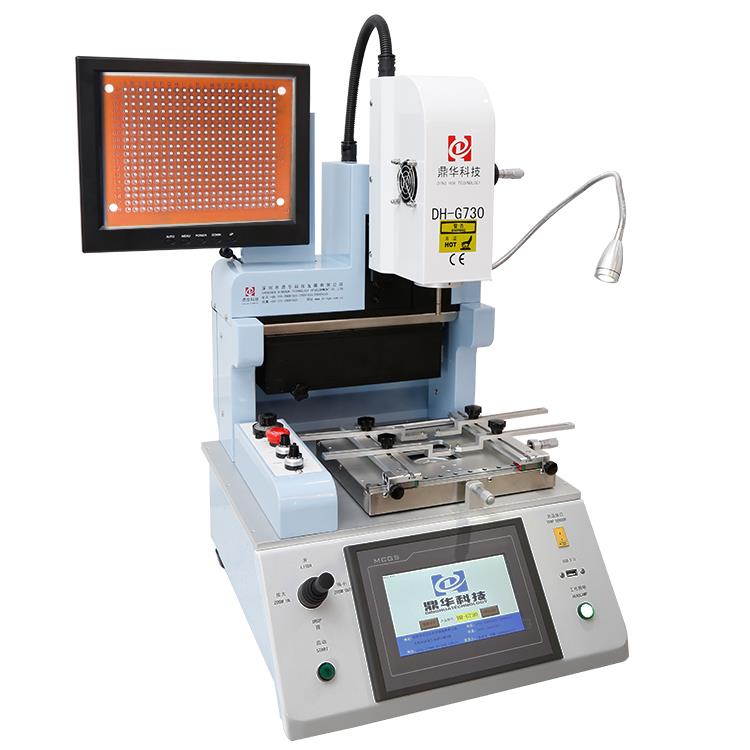

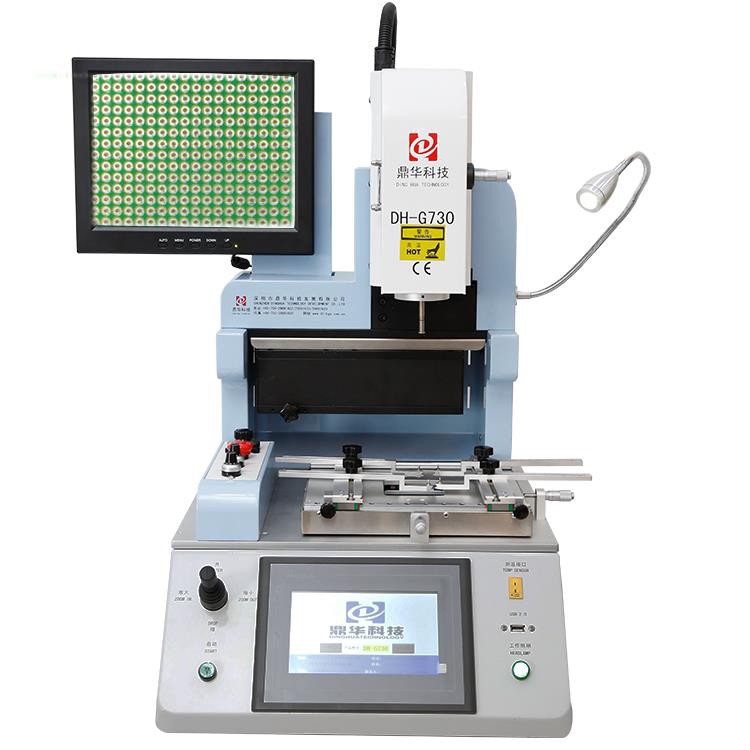

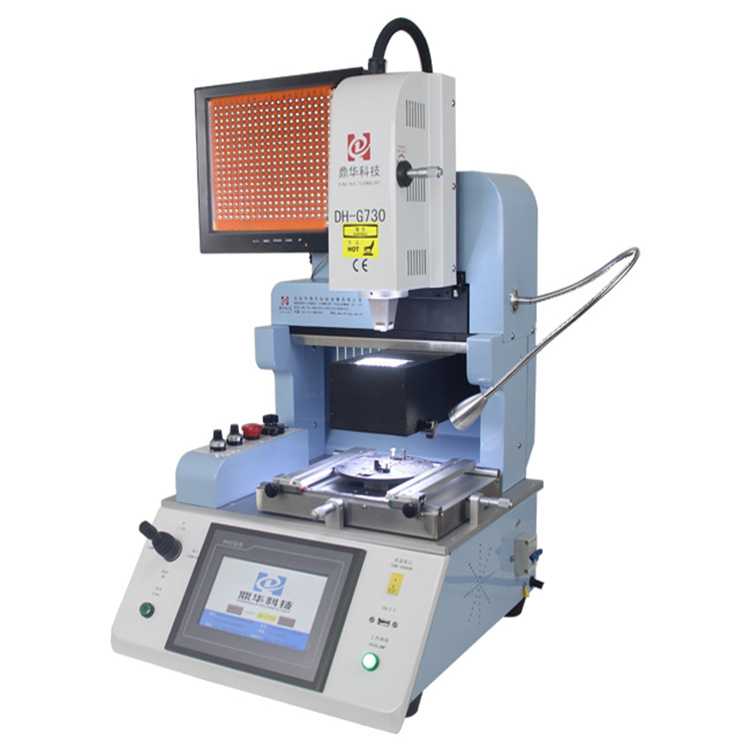

Станція ремонту мобільних телефонів IC Machine Machine DH-G730, використовується для iPhone, Samsung та Huawei тощо ремонтувати DH-G730 IC Rework Station для невеликої PCBA
Опис
Автоматична станція переробки BGA мобільного телефону - це точна машина для переробки, розроблена для автоматичного знеструмлення, очищення, вирівнювання та повторного просолкування мікросхем BGA (та інших компонентів SMD) на материнськихборам мобільних телефонів . він поєднує:
- Подвійне нагрівання (зверху і дно, часто з ІЧ -попереднім нагріванням)
- Системи зору (CCD + лазер) для точного вирівнювання
- Контроль температури із закритою циклом
- Автоматизовані функції вибору та вакууму
Станція ремонту мобільних телефонів IC BENTERNAL MACTHY, призначена для iPhone
Машина DH-G730 Ліва сторона . Джойстик, функція регулювання верхнього потоку повітря та ключ аварійного струму тощо для iPhone, Samsung та Huawei тощо, що ремонтують .
Права сторона машини, безпечний перемикач живлення, робочий світлодіодний світло . ic rework Station для невеликих відремонтованих PCBA .

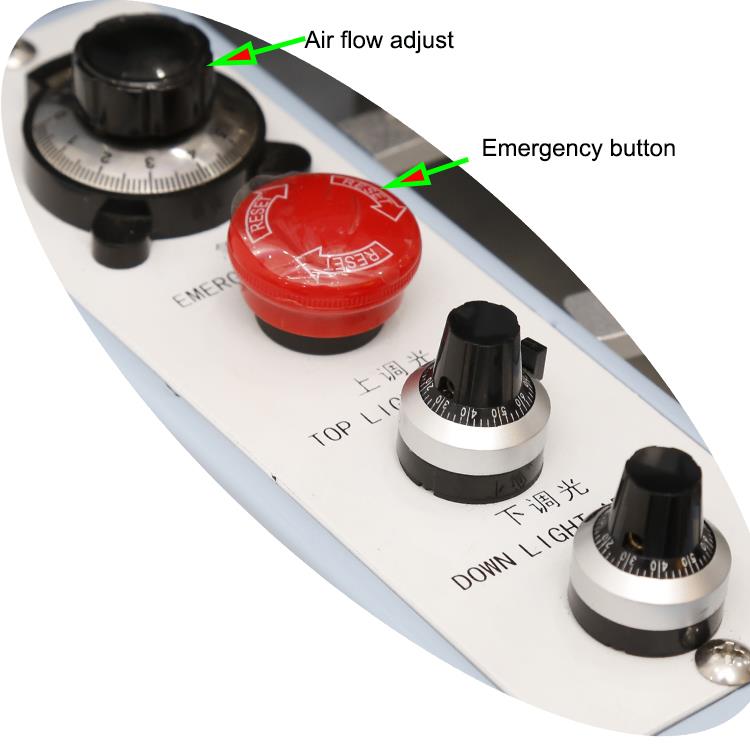

Верхня кнопка регулювання повітряного потоку, клавіша аварійних та ліхтарів, що регулюють оптичний об'єктив CCD, використовуються для ремонту мікросхем IC на iPhone .

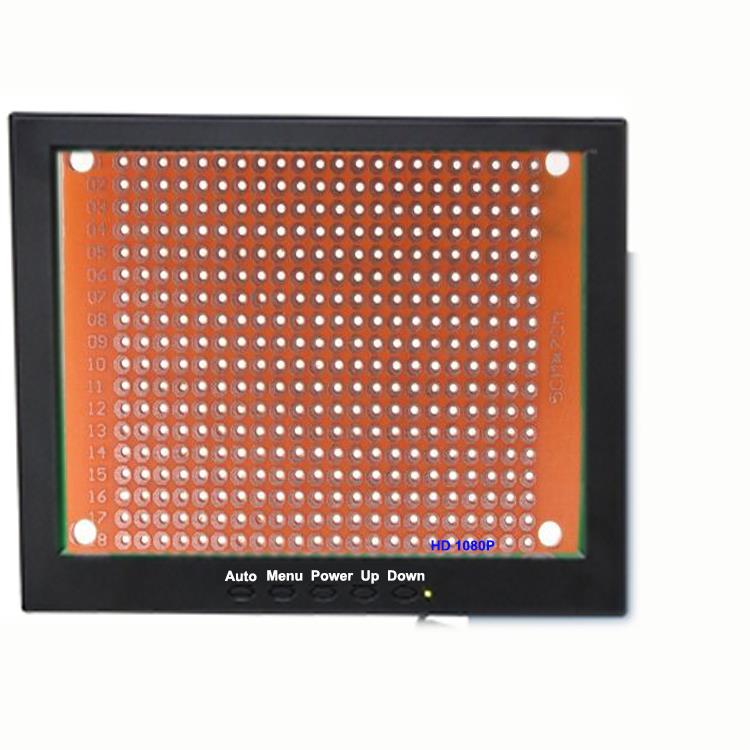

Екран HD Display, 1080p 15 дюймів, збільшуйте/вихід до 200 разів, що робить кожні точки чітко .

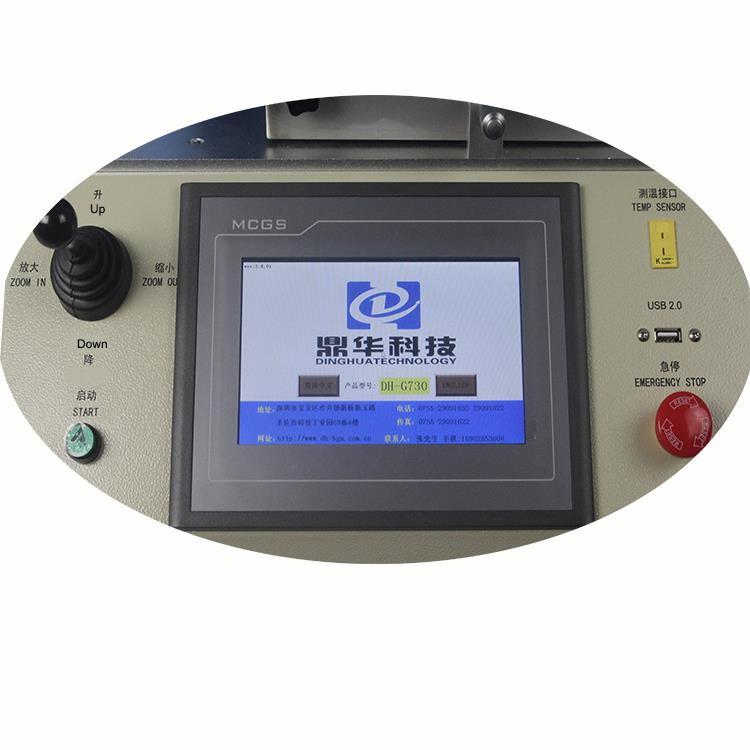

Легкий та зручний інтерфейс операції, коли вручну, використовуючи джойстики для встановлення всіх параметрів, а потім просто натисніть "запустити", щоб запустити всю роботу .
| Загальна потужність | 2500W |
| Верхній обігрівач | 1200W |
| Нижній обігрівач | 1200W |
| Влада | AC110 ~ 240V ± 10 ％ 50/60 Гц |
| Режими роботи | Два режими: Посібник та автоматичний . |
| HD Touch екран, інтелектуальна людина-машина, налаштування цифрової системи . | |
| Оптичний об'єктив CCD -камери | 90 градусів Відкритий/Складний |
| Монітор екран | 1080P |
| Збільшення камери | 1x - 220x |
| Workbench тонко налаштована: | ± 15 мм вперед/назад, ± 15 мм право/ліворуч, |
| Верхній мікрометр для регулювання кута | 60 ͦ |
| Точність розміщення: | ± 0,01 мм |
| Позиція PCB | Інтелектуальне позиціонування, друкована плата може бути відрегульована в напрямку x, y з "підтримкою 5 балів"+ |
| V-groov pcb Bracket + Universal Firedures . | |
| Освітлення | Тайваньський світлодіодний робочий світло, будь -який кут регулюється |
| Зберігання профілю температури | 50, 000 групи |
| Контроль температури | K датчик, закрита петля, управління PLC |
| Точність температури | ± 1 градус |
| Розмір друкованої плати | Всілякі материнські плати мобільного телефону |
| Чіп BGA | 1x 1 - 80 x80 мм |
| Мінімальний інтервал мікросхем | 0,15 мм |
| Зовнішній датчик температури | 1 шт. |
| Розміри | L500 × W460 × H640 мм |
| Чиста вага | 37 кг |
Особливості:
1.Вбудовані промислові ПК, налаштування цифрової системи, дві незалежні зони нагріву, система CCD -камери Panasonic, розмовний інтерфейс HD -сенсорного екрану, управління PLC, багатофункціональний інтегрований контроль, ергономічна конструкція, складна оптична лінза, необов'язкова нумерація, зберігання та вибрані профілі температури .
2.Два режими операції в системі: автоматично/посібник .
- Автоматичний режим:Автоматично паяль/десолдерс BGA з однією кнопкою .
- Ручний режим:Вручну переміщує верхню головку вгору/вниз до паяль/десолдера за допомогою джойстиків .
Обидва режими поєднуються з оптичним вирівнюванням та лазерним позиціонуванням для завершення процесу . Тим часом, вбудований вакуум робить його зручним, щоб забрати мікросхему BGA .
3.Кілька функцій: "Швидке розташування", "Температура", "датчик тиску", "Миттєвий аналіз температури", "Попередження голосу перед нагріванням", "HD Visual Optical вирівнювання", "Високоточний контроль температури, висока швидкість відновлення, висока стабільність" тощо .}
4.High-precision K-type thermocouple closed-loop control and PID automatic temperature compensation system. Equipped with PLC, temperature modules, and an intelligent control unit, it ensures temperature deviation within ±1℃. Additionally, the external temperature measurement connector allows for temperature detection and real-time curve analysis.
5.Рухове універсальне кріплення запобігає пошкодженню друкованої плати до периферичних компонентів, придатних для відновлення всіх типів друкованих плат .
6.Світлодіодне освітлення з високою потужністю забезпечує адекватну робочу яскравість . магнітні форсунки різного розміру, виготовлені з титанового сплаву, легко замінити та встановити, а також протистояти деформації та іржі .
7.6–8 temperature segments can be set for top and bottom heating (up to 16 segments total). Supports storage of 50,000 temperature curves, which can be numbered, modified, and applied at any time for different BGAs. Curve analysis, setting, and adjustment are also available via the touchscreen.
8.Голосове попередження за 5–10 секунд до закінчення нагрівання нагадує оператору забрати чіп BGA в часі . після нагрівання, вентилятор охолодження автоматично активується ., коли температура падає до температури кімнат (<45℃), the cooling system stops automatically to prevent heater aging.
CE сертифікований . Подвійний захист: Перегрівання охорони + Функція аварійної зупинки .
