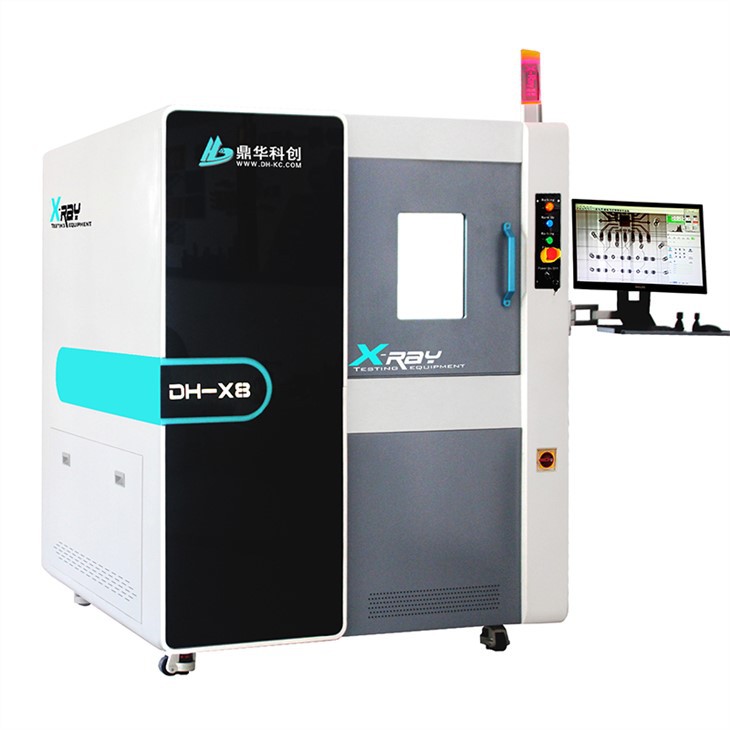

Перевірка рентгенівської машини

Перевірка за допомогою рентгенівського випромінювання — це процес використання рентгенівських променів для перевірки предметів або матеріалів на наявність дефектів або аномалій. Цей метод зазвичай використовується в таких галузях, як виробництво, авіація та охорона здоров’я.

Послати повідомлення

Опис

Обстеження рентгенівським апаратом

У виробництві рентгенівський контроль використовується для перевірки зварних з’єднань, виливків та електронних компонентів.

дефекти, такі як тріщини, порожнечі та включення.

Особливість:

Це обладнання відповідає загальним вимогам рентгенологічного тестування та має широкий спектр застосування.
Джерело рентгенівського випромінювання використовує імпортовану закриту рентгенівську трубку 90 кВ.
Дизайн високої роздільної здатності забезпечує найкраще зображення за дуже короткий проміжок часу.
Вантажопідйомність становить приблизно 10-20 кг із вантажною платформою 580 мм * 570 мм.
Позиціонування курсору, швидкий вибір місця зйомки.
Лазерна автоматична навігація та позиціонування, швидкий вибір місця зйомки.
Похиле багатокутове виявлення полегшує виявлення дефектів зразка, плоска пластина світлової трубки може обертатися
(0-60 градус), що робить зображення виявлення чіткішим та інтуїтивно зрозумілішим.

Апаратні параметри:


Джерело рентгенівського випромінювання	Марка світлових трубок	Хамамацу
	Тип світлової трубки	Мікрофокальне джерело рентгенівського випромінювання закритого відбиття
	Напруга світлової трубки	90KV
	Струм фототрубки	10~200μA
	Розмір фокусу	5μm
Плоский детектор	Тип детектора	Цифровий плоскопанельний детектор (FPD) з високою роздільною здатністю
	коефіцієнт роздільної здатності	85μm
	Розмір платформи	580*570 мм
	Максимальне навантаження	20 кг
Корпус машини	Внутрішня свинцева пластина	Свинцева пластина товщиною 5 мм
	вага	1000 кг
	Розмір	1440L1530W1820H
Сила і вологість	Блок живлення	110~220V +/-10% 5A
	Номінальна потужність	1000W
	Робоча температура	25 +/- 3 ступінь
	вологість	50% RH ± 10%
Правила техніки безпеки	Оглядове вікно зі свинцевого скла	Прозоре свинцеве скло, яке дозволяє спостерігати за вимірюваним об'єктом
	Доза радіації	Завдяки використанню захисної конструкції зі свинцевої сталі, вікно передніх дверей виготовлено зі скла, що містить свинець, яке захищає від радіації. У будь-якій точці на відстані 20 мм від коробки еквівалентна швидкість досліджуваної дози випромінювання менше або дорівнює 1 мкЗВ/год відповідає стандартам
	Блокування безпеки	Два високочутливих кінцевих вимикача встановлюються в положеннях відкриття дверей для обслуговування та обслуговування обладнання. Після відкриття дверей джерело випромінювання автоматично захищається і не може бути відкрито
	Кнопка аварійної зупинки	Розташоване поруч із робочою позицією, натисніть, щоб негайно вимкнути живлення.
	видиме вікно	Завдяки видимому та прозорому вікну легко спостерігати за зразком ситуації безпосередньо з вікна під час роботи обладнання
	Захист рентгенівської трубки	Тільки після вимкнення рентгена можна залишити програмне забезпечення для інших операцій
