Автоматична машина для реболлінгу Mobile IC

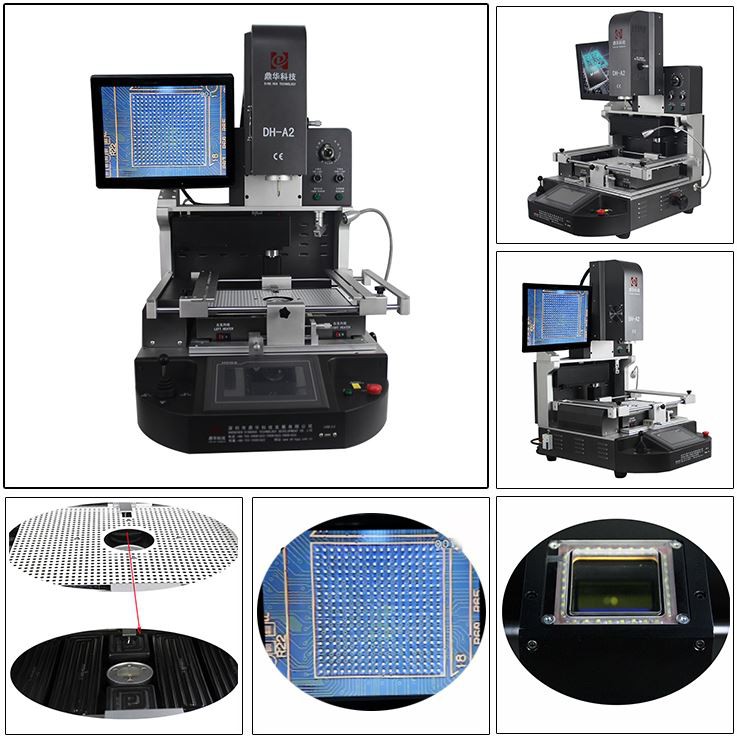

1. HD CCD оптична система вирівнювання для позиціонування 2. Покращена функція безпеки з аварійним захистом 3. Верхня нагрівальна головка та монтажна головка Конструкція 2 в 1 4. Верхній повітряний потік регулюється відповідно до потреб будь-яких мікросхем
Опис

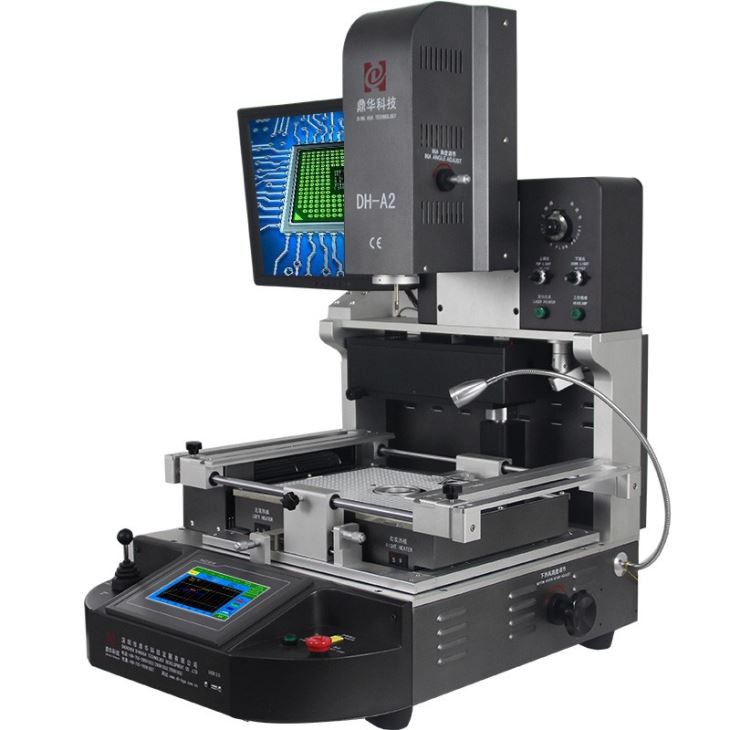

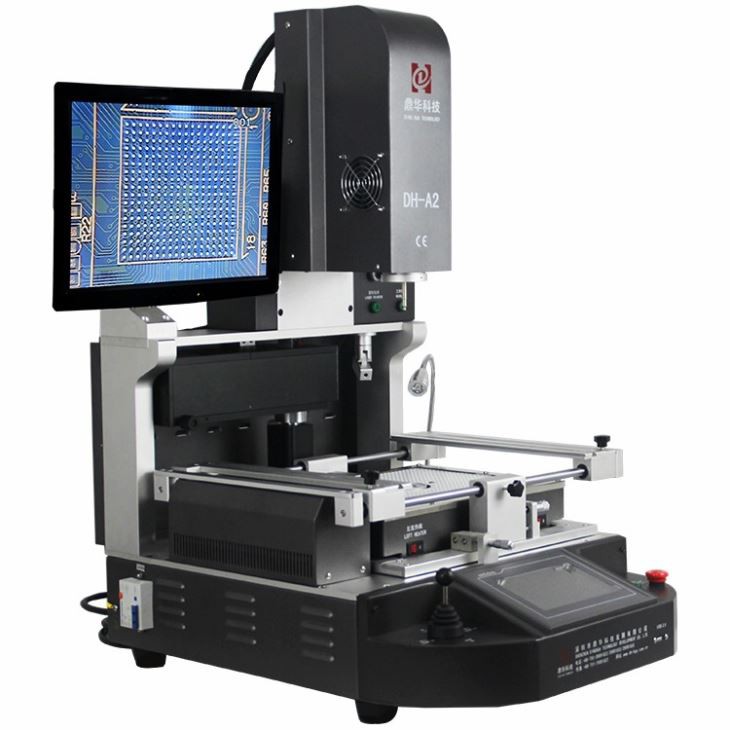

Мобільна автоматична машина для реболлінгу
Мобільна автоматична машина для реболінгу IC – це пристрій, який використовується для ремонту або заміни інтегральних схем (IC) на
материнська плата мобільного телефону. Це ефективний і економічно ефективний спосіб виправити пошкоджені мікросхеми без заміни
всю материнську плату, скорочуючи час ремонту та витрати для техніка.
Машина для реболінгу використовує різні процеси, такі як попередній нагрів, флюсування, вирівнювання, оплавлення та охолодження для ремонту
або замініть IC на мобільному пристрої. Процес передбачає видалення пошкодженої мікросхеми з материнської плати, очищення
вирівнюючи область, вирівнюючи нові кульки зі спеціального сплаву в точному положенні видаленої мікросхеми, а потім паяючи
нову мікросхему на материнську плату.
Автоматична машина для реболлінгу економить час і знижує ризик пошкодження материнської плати, як вона розроблена
робити це автоматично, забезпечуючи ефективне виконання процесу реболлінгу.
Підводячи підсумок, можна сказати, що мобільна автоматична машина для реболінгу IC є важливим інструментом для майстрів з ремонту мобільних телефонів, оскільки вона
прискорює процес ремонту та заощаджує кошти завдяки ремонту материнської плати, а не повній її заміні.
| Загальна потужність | 5500W |
| 3 автономних обігрівача | Верхнє гаряче повітря 1200 Вт, нижнє гаряче повітря 1200 Вт, нижній інфрачервоний попередній нагрів 3000 Вт |
| Напруга | 110~240 В плюс /-10 відсотків 50/60 Гц |

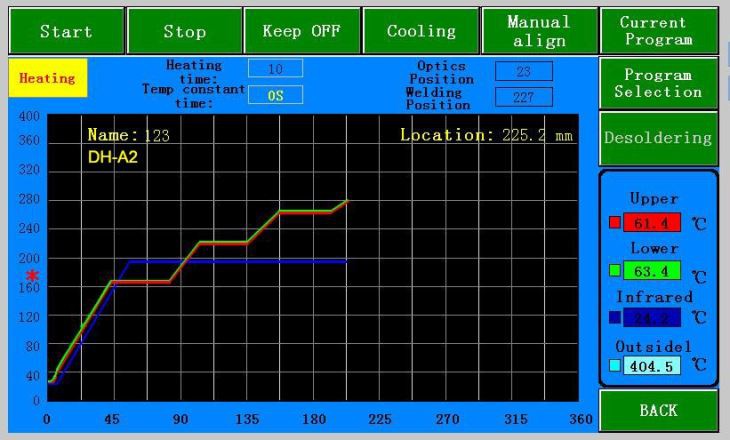

| Електричні частини | 7-дюймовий сенсорний екран плюс високоточний інтелектуальний модуль контролю температури плюс драйвер крокового двигуна плюс ПЛК плюс РК-дисплей плюс оптична система ПЗЗ високої роздільної здатності плюс лазерне позиціонування |
| Контроль температури | Замкнутий датчик K-Sensor плюс автоматична компенсація температури PID плюс модуль температури, точність температури y в межах ±2 градусів. |
| Позиціонування друкованої плати | V-подібний паз плюс універсальне кріплення плюс рухома полиця для друкованої плати |
| Застосовний розмір друкованої плати | Макс. 370x410 мм, мінімум 22x22 мм |
| Відповідний розмір BGA | 1*1мм~80х80мм |
| Розміри | 600x700x850 мм (Д*Ш*В) |
| Вага нетто | 70 кг |
Розширені функції
① Верхній потік гарячого повітря регулюється відповідно до потреб будь-яких чіпсів.
② Розпаювання, монтаж і автоматичне паяння.
③ Вбудоване лазерне позиціонування, допомагає швидко позиціонувати друковану плату.
④ Інфрачервона система обігріву з трьома незалежними обігрівачами.
⑤ Монтажна головка з вбудованим пристроєм для перевірки тиску для захисту друкованої плати від пошкодження.
⑥ вбудований вакуум у монтажній головці автоматично підхоплює мікросхему BGA після завершення відпаювання.

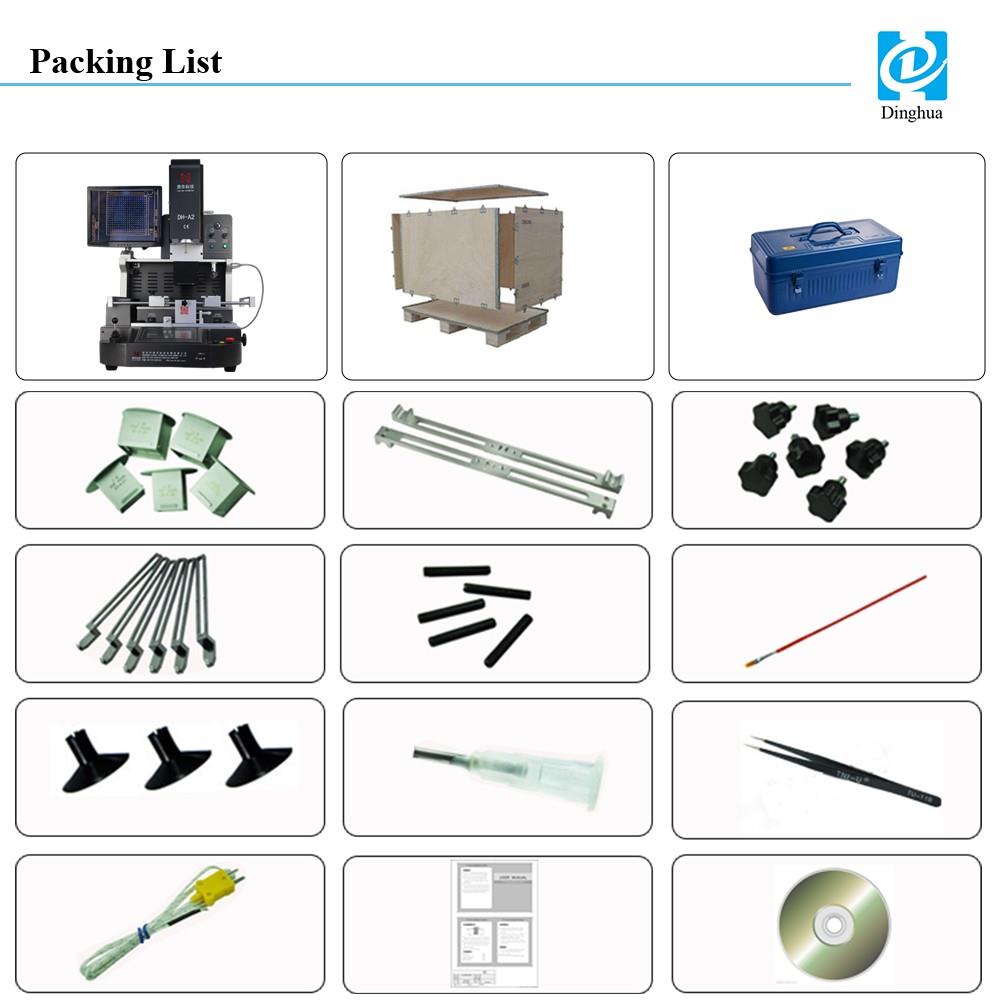

1. Машина: 1 комплект
2. Все упаковано в стабільні та міцні дерев'яні ящики, придатні для імпорту та експорту.
3. Верхня насадка: 3 шт. (31*31 мм, 38*38 мм, 41*41 мм)
Нижня насадка: 2шт (34*34 мм, 55*55 мм)
4. Брус: 2 шт
5. Ручка слива: 6 шт
6. Кріплення універсальне: 6 шт
7. Опорний гвинт: 5 шт
8. Пензель-ручка: 1 шт
9. Вакуумний стакан: 3 шт
10. Голка вакуумна: 1 шт
11. Пінцет: 1 шт
12. Провід датчика температури: 1 шт
13. Профінструкція: 1 шт
14. Навчальний CD: 1 шт
