Машина для попереднього нагрівання сенсорного екрану BGA
Він ідеально підходить для заміни невеликих компонентів на смартфонах без пошкодження роз’ємів та інших пластикових деталей.
Опис
Машина для попереднього нагрівання сенсорного екрану BGA

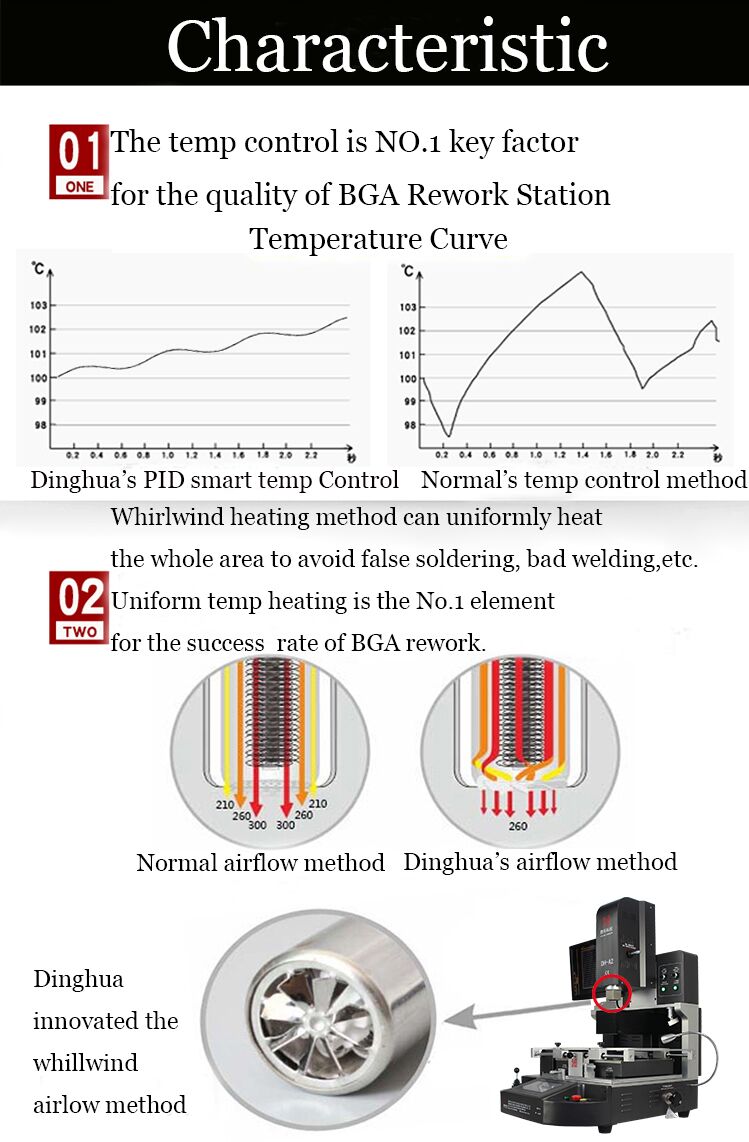

1. Характеристики продукту машини для попереднього нагрівання сенсорного екрану BGA

Області верхньої та нижньої температур нагріваються незалежно, вентилятор з поперечним потоком швидко охолоджується, щоб захистити друковану плату від
деформація при зварюванні.
2. Для великої теплоємності друкованої плати або інших вимог до високотемпературного та безсвинцевого зварювання все можна
обробляється легко.
3. Моніторинг попереднього нагрівача не дозволяє оператору почати профіль, коли нагрівач не готовий.
4. Попередній нагрівач можна вимкнути або перевести в режим SetBack, коли система не використовується.
Вакуумний штифт має вбудовану тета-регуляцію для легкого позиціонування компонентів.
5. Після видалення та спаювання BGA з’являється функція голосової сигналізації.

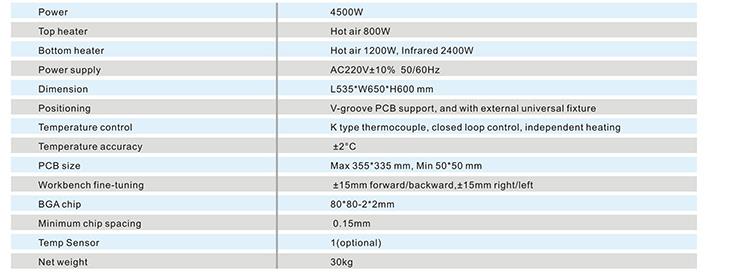

3. Специфікація машини для попереднього нагрівання сенсорного екрану BGA

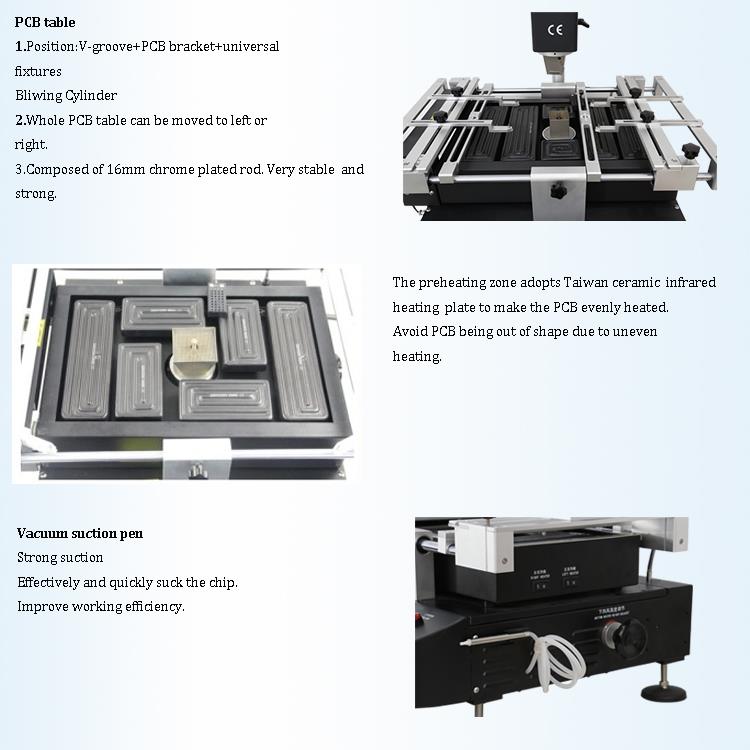

4. Деталі попереднього підігріву сенсорного екрана BGA Rework Machine

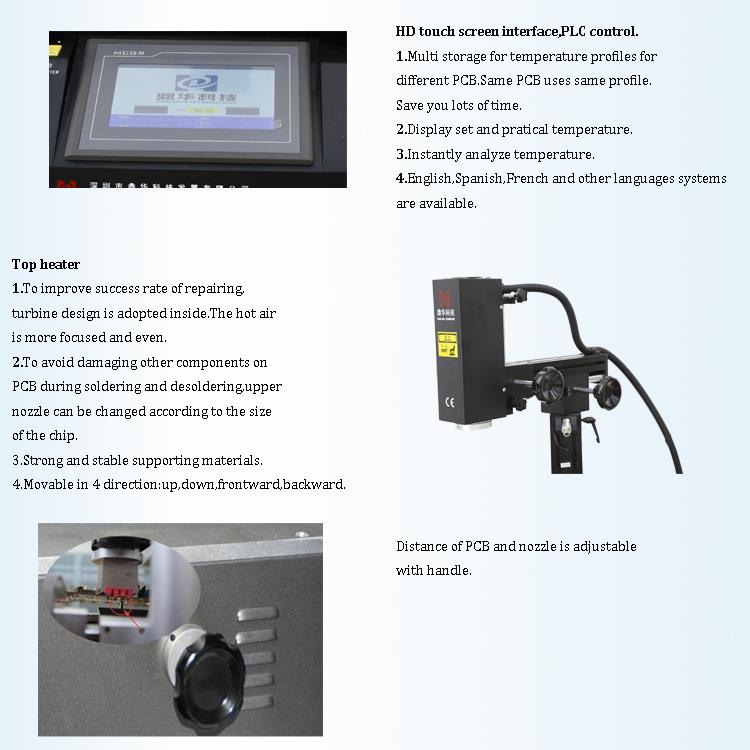

1. Інтерфейс сенсорного екрану HD;
2. Три незалежні обігрівачі ( гаряче повітря та інфрачервоний ) ;
3. Вакуумна ручка;

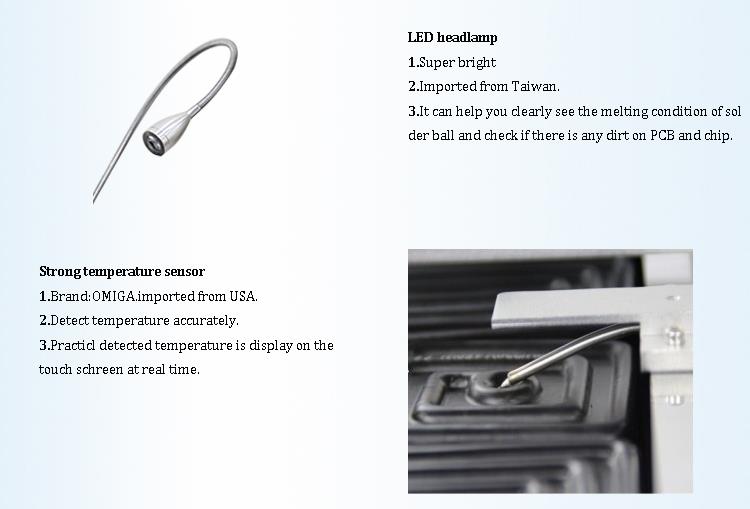

4.Світлодіодна фара.

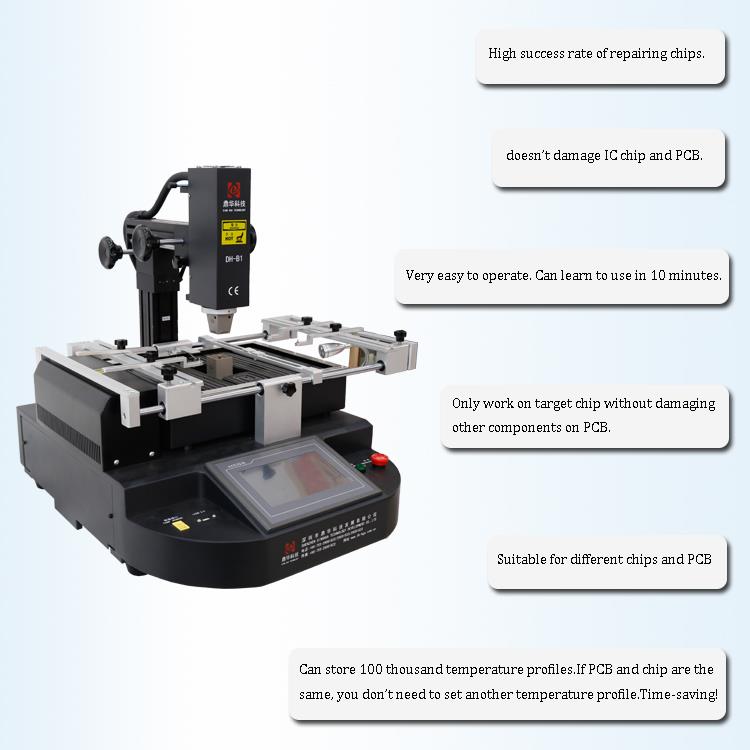

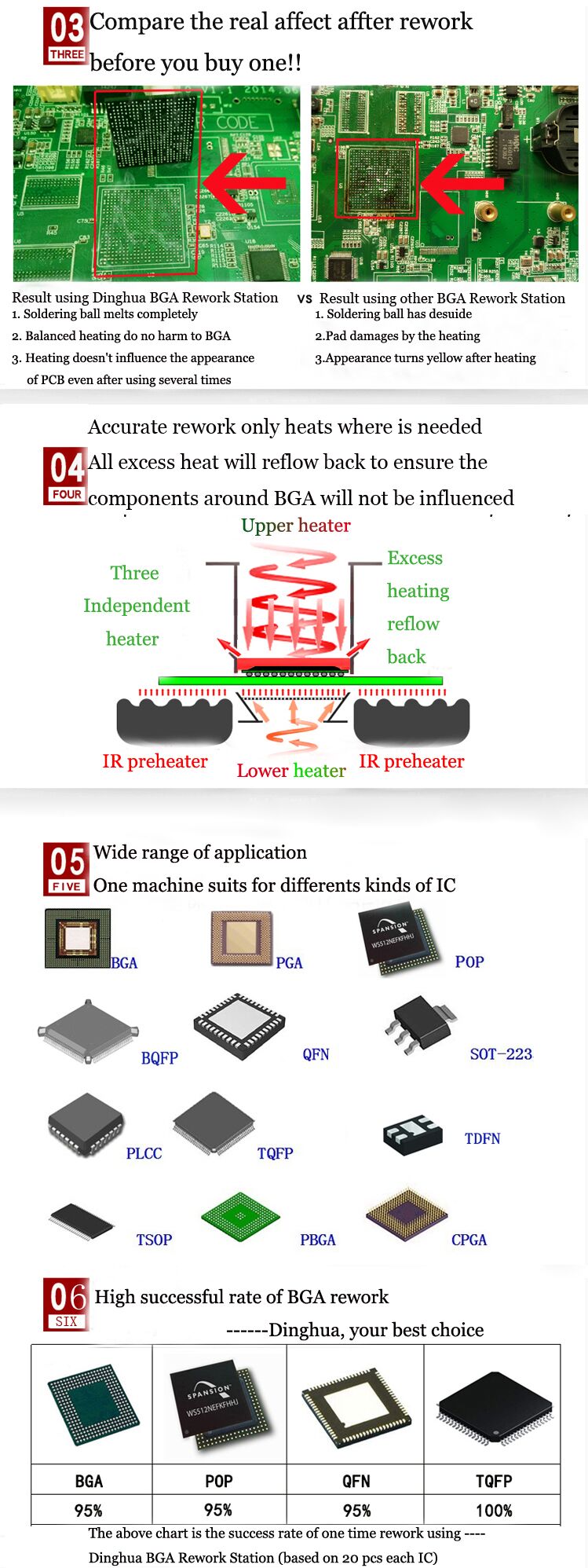

5. Чому варто обрати нашу машину для переробки BGA із сенсорним екраном попереднього нагріву?


6.Сертифікат попереднього нагріву сенсорного екрану BGA Rework Machine

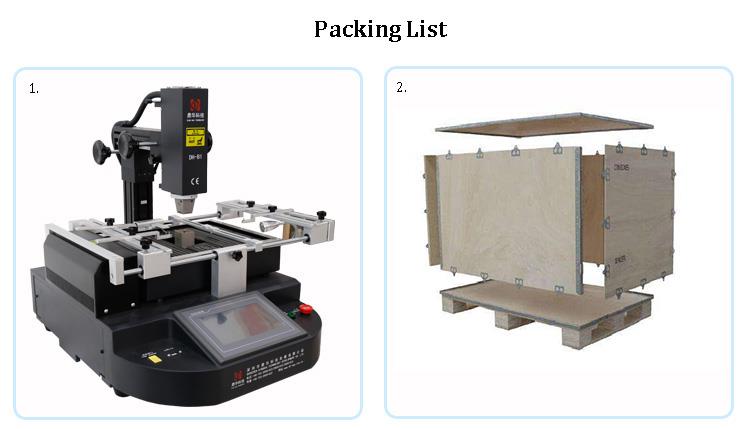

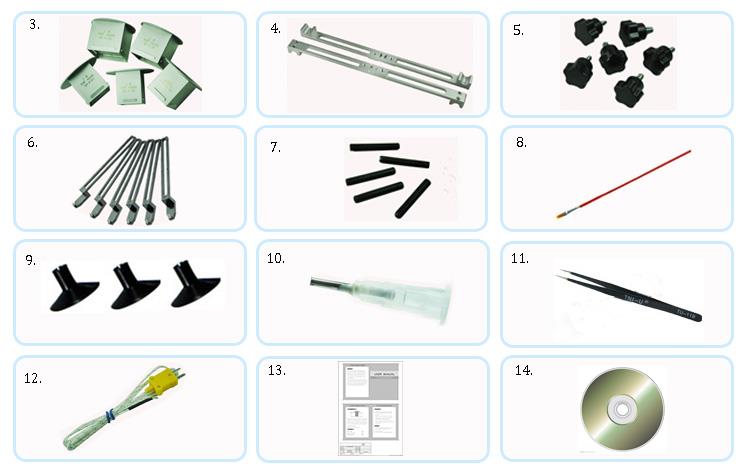

7. Упаковка та відвантаження BGA-машини для попереднього нагрівання сенсорного екрана


8. Пов'язані знання
Двосторонній змішаний процес SMT
A: incoming inspection => PCB's B-side patch glue => patch => curing => flap => A-side PCB plug => wave soldering =>
cleaning => test =>переробити
Спочатку вставте, підходить для компонентів SMD більше, ніж для окремих компонентів
B: incoming inspection => PCB A-side insert (pinning) => flap => PCB B-side spot adhesive => patch => curing => flap =>
wave soldering => cleaning => Test =>Переробка Після вставлення та встановлення, підходить для відокремлення більшої кількості компонентів
ніж компоненти SMD
C: incoming material inspection => PCB's A surface silk screen solder paste => patch =>
drying => reflow soldering => plug-in, pin bending => flap => PCB B surface patch glue => Patch => Curing => Flap =>
Wave Soldering => Cleaning => Detection =>Переробка поверхні A змішана, B поверхневий монтаж. ?
D: incoming inspection => PCB's B side spot adhesive => patch => curing => flap =>Паяльна паста з боковим шовковим екраном PCB
=> patch => A side reflow => plug-in => B-side wave soldering => cleaning => test =>переробити змішування на стороні A, монтаж на стороні B.
Перше SMD, оплавлення, постфабрикат, пайка хвилею
E: incoming inspection => PCB side B silk screen solder paste (point mount glue) => patch => drying (curing) => reflow soldering =>
flap => PCB side A silk screen solder paste => Patch => Drying = Reflow soldering 1 (local soldering can be used) => Plug-in =>
Wave soldering 2 (If there are few components, you can use manual soldering) => Cleaning => Test =>Rework A поверхневий монтаж,
Б особа змішана.
