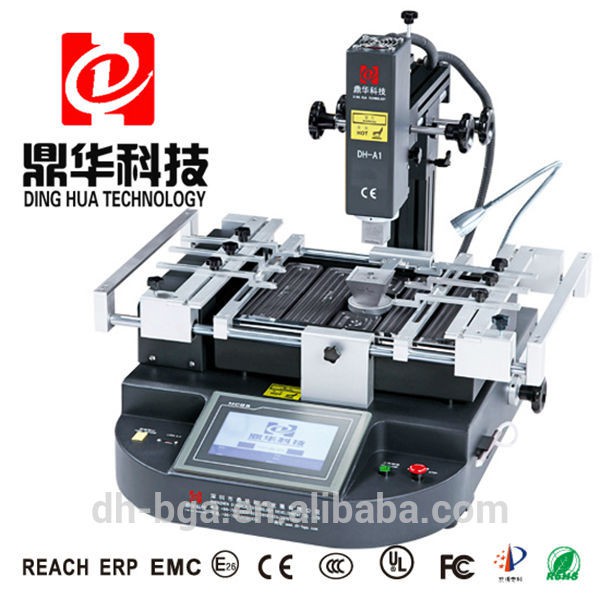

Сенсорний екран Xbox360 BGA Rework Station

Сенсорний екран Xbox360 bga rework station

Швидкий попередній перегляд:

Оригінальна заводська ціна! DH-A1 BGA Rework Machine з ІЧ-нагрівачем для ремонту Xbox360 вже в наявності.

Наша паяльна станція в основному використовується для переробки BGA, CCGA, QFN, CSP, LGA, Micro SMD, LED тощо.

Багатофункціональний та інноваційний дизайн, машина Dinghua може здійснювати одноразове переміщення, монтаж і паяння.

1. Специфікація

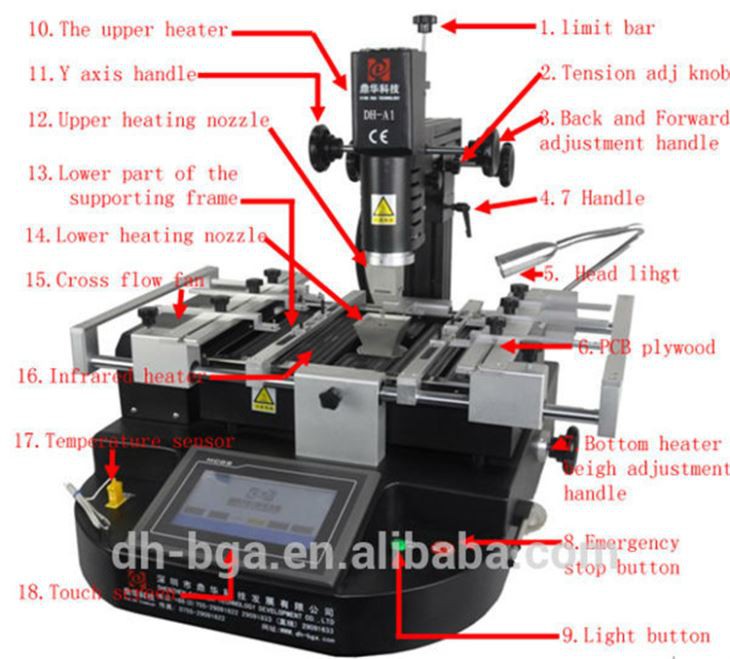

2. Опис паяльної станції DH-A1 BGA

1. З голосовим попередженням за 5-10 секунд до завершення нагрівання: нагадайте оператору вчасно забрати мікросхему bga. Після

нагрівання, охолоджуючий вентилятор працюватиме автоматично, коли температура охолоне до кімнатної (<45℃ ),

система охолодження зупиниться автоматично, щоб запобігти старінню нагрівача.

2. Сертифікація CE. Подвійний захист: захист від перегріву + функція аварійної зупинки.

3. Зовнішнє підключення за допомогою цифрового паяльника для швидкого, зручного та високоефективного очищення олова!

4. Лазерне позиціонування, легке та зручне позиціонування.

3. Чому ви повинні вибрати Dinghua?

1. Ми є професійним виробником паяльних станцій BGA. І в цій сфері більше 13 років.

Займається дизайном, розробкою, виробництвом і продажем.

2. Наша машина найкраща за якістю з низькою ціною. Користуються популярністю серед ремонтних майстерень і навчальних закладів по всьому світу.

Ласкаво просимо стати нашим агентом.

3. Швидка доставка: FedEx, DHL, UPS, TNT і EMS. Багато моделей постійно в наявності.

4. Оплата: Western Union, PayPal, T/T.

5.OEM та ODM вітаються.

6.Вся машина буде оснащена посібником користувача та компакт-диском.

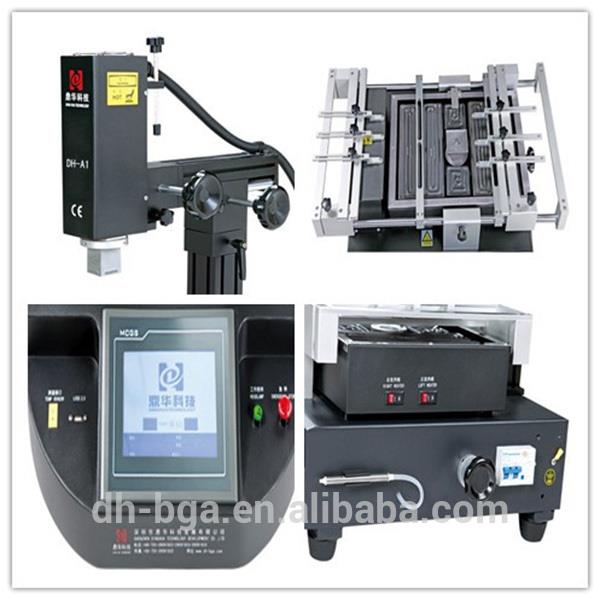

4. Детальні зображення DH-A1 BGA REWORK STATION

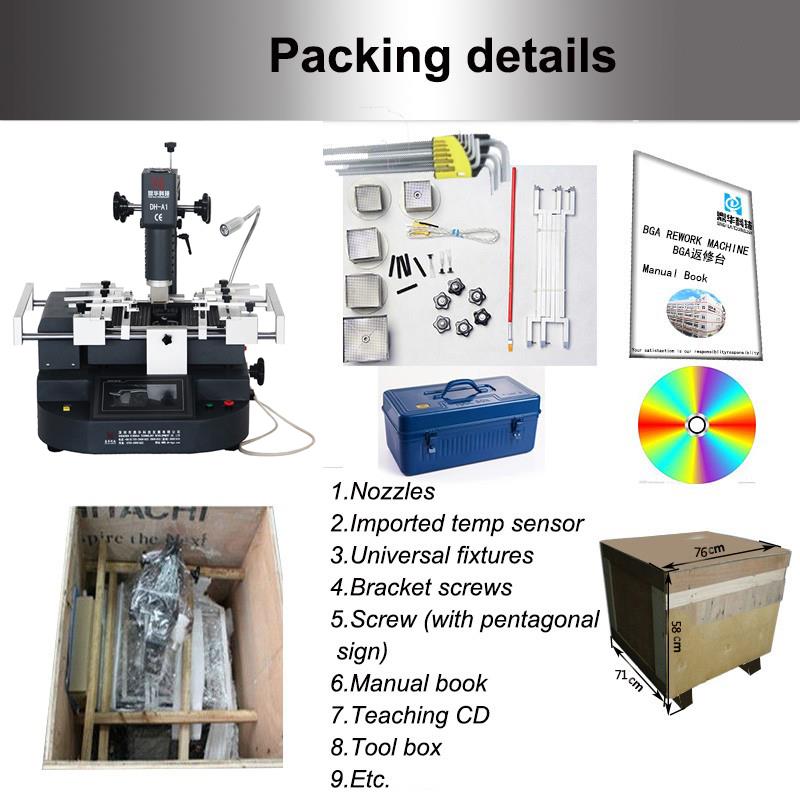

5 Деталі упаковки та доставки DH-A1 BGA REWORK STATION

6. Деталі доставки DH-A1 BGA REWORK STATION

7. Пов'язані знання

BGA має широкий вибір типів корпусів, а його форма може бути квадратною або прямокутною. Відповідно до домовленості

кульок припою можна розділити на периферійні, шахові та повні масиви BGA. Відповідно до різних субстратів,

його можна розділити на три типи: PBGA (Plasticball Zddarray plastic ball array), CBGA (ceramicball Sddarray ceramic

кулькова матриця), TBGA (стрічкова кулькова решітка несучого типу).

1, пакет PBGA (матриця пластикових кульок).

Пакет PBGA, який використовує смолу BT/склоламінат як підкладку, пластик (епоксидну формувальну суміш) як ущільнювальний матеріал,

кулька припою як евтектичний припій 63Sn37Pb або евтектичний припій 62Sn36Pb2Ag (вже деякі виробники використовують безсвинцевий припій),

з'єднання кульок і пакетів не вимагає використання додаткового припою. Є деякі пакети PBGA, які є порожнинними

структури, які поділяються на порожнину вгору та порожнину вниз. Цей вид PBGA з порожниною призначений для покращення розсіювання тепла

продуктивності, його називають BGA з тепловим посиленням, скорочено EBGA, а деякі також називають CPBGA (матриця пластикових кульок з порожниною).

Переваги пакета PBGA наступні:

1) Хороша теплова сумісність із друкованою платою (друкована плата - зазвичай плата FR-4). Коефіцієнт теплового розширення (КТР)

BT смоли/скла ламінату в структурі PBGA становить приблизно 14 ppm/градус, а для друкованої плати становить приблизно 17 ppm/cC.

КТР двох матеріалів відносно близькі, що забезпечує гарну температурну відповідність.

2) У процесі оплавлення самовирівнювання кульки припою, тобто поверхневий натяг розплавленої кульки припою можна використовувати для

досягти вимог до вирівнювання кульки припою та майданчика.

3) Низька вартість.

4) Хороші електричні характеристики.

Недоліком корпусу PBGA є те, що він чутливий до вологи і не підходить для корпусів із пристроями, які потребують

герметичність і висока надійність.

2, пакет CBGA (керамічний кульковий масив).

У серії пакетів BGA CBGA має найдовшу історію. Його підкладка являє собою багатошарову кераміку, а металева кришка припаяна до неї

підкладка з ущільнювальним припоєм для захисту мікросхеми, проводів і колодок. Матеріал кульки припою є високотемпературною евтектикою

припій 10Sn90Pb. Для з’єднання кульки припою та пакета необхідно використовувати низькотемпературний евтектичний припій 63Sn37Pb. The

стандартний крок кульок становить 1,5 мм, 1,27 мм, 1.0 мм.

Переваги пакета CBGA (керамічної кулькової матриці) наступні:

1) Хороша герметичність і висока стійкість до вологи, що забезпечує високу довгострокову надійність упакованих компонентів.

2) Електроізоляційні властивості кращі, ніж у пристроїв PBGA.

3) Вища щільність упаковки, ніж пристрої PBGA.

4) Теплові характеристики кращі, ніж структура PBGA.

Недоліками пакета CBGA є:

1) Через велику різницю в коефіцієнті теплового розширення (КТР) між керамічною підкладкою та друкованою платою (КТР

Керамічна підкладка A1203 становить приблизно 7 ppm/cC, а КТР друкованої плати становить близько 17 ppm на перо), тепловий узгодження погане та

втома паяного з'єднання є основним режимом відмови.

2) У порівнянні з пристроями PBGA вартість упаковки висока.

3) Вирівнювання кульок припою на краю упаковки складніше.

3, CCGA (ceramiccolumnSddarray) масив керамічної сітки стовпців

CCGA є модифікованою версією CBGA. Різниця між ними полягає в тому, що CCGA використовує колонку для припою діаметром 0,5 мм

і висотою від 1,25 мм до 2,2 мм замість 0.87 мм кульки для припою в CBGA для підвищення стійкості припою до втоми

суглоб. Таким чином, стовпчаста структура може краще знімати напругу зсуву між керамічним носієм і друкованою платою, викликану

теплова невідповідність.
