Оптична станція переробки BGA iPad BGA
1 Автоматично припая, Десолдер та Монт BGA IC Чіп .
2 CCD -камера високої чіткості та оптична система вирівнювання .
3. Висока успішність ремонту .
4. 3 Нагрівачі нагрівання рівномірно .
Опис
1.
Підходить для ремонту різних друкованих плат та мікросхем .
- Застосовується до материнських дощок комп’ютерів, смартфонів, ноутбуків, MacBooks, логічних дощок, цифрових камер, кондиціонерів, телевізорів та інших електронних пристроїв, що використовуються в таких галузях, як медичні, комунікації та автомобільні .
- Сумісний з широким діапазоном типів мікросхем, включаючи: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA та світлодіодні мікросхеми .
2. Особливості продукту
- Високий рівень успішності для ремонту чіп та друкованості
- Точна оптична система вирівнювання
Камера CCD пропонує до 200 × збільшення з регульованим освітленням TOP/Down, AutoFocus та Software, що підтримується програмним забезпеченням . Точність кріплення в межах 0 . 01 мм.
- Автоматичне депостерування, монтаж та паяль

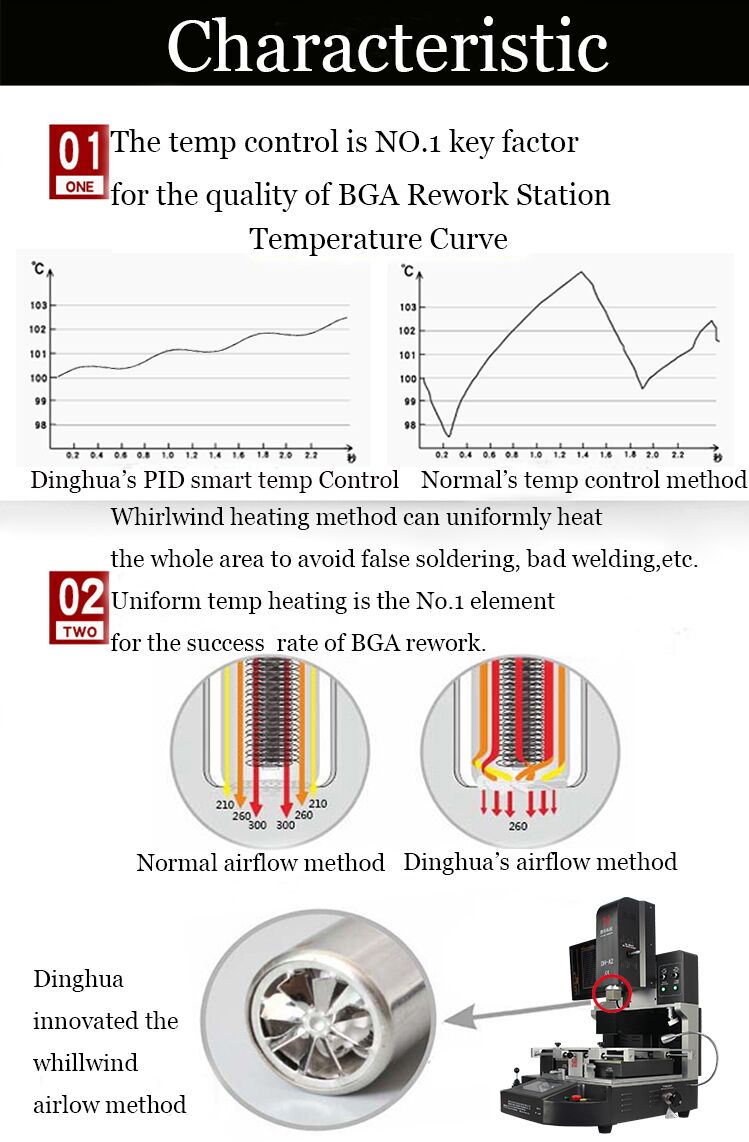

- Три незалежно контрольовані обігрівачі
Верхні та нижні обігрівачі використовують опалення гарячого повітря, а третій-це інфрачервона зона попереднього нагрівання .
3. Специфікація
| Влада | 5300W |
| Верхній обігрівач | Гаряче повітря 1200 Вт |
| Нижній обігрівач | Hot Air 1200W . Інфрачервоний 2700 Вт |
| Живлення | AC220V ± 10% 50/60 Гц |
| Вимір | L530*W670*H790 мм |
| Позиціонування | Підтримка друкованої плати V-Groove та із зовнішнім універсальним кріпленням |
| Контроль температури | Термопара K-типу, контроль із закритою петлею, незалежне нагрівання |
| Точність температури | ± 2 градус |
| Розмір друкованої плати | Макс 450*490 мм, хв 22 ＊ 22 мм |
| Торговельна настройка Workbench | ± 15 мм вперед/назад .+15 мм правий/зліва |
| Чіп BGA | 80 ＊ 80-1 ＊ 1 мм |
| Мінімальний інтервал мікросхем | 0,15 мм |
| Темп -датчик | 1 (необов’язково) |
| Чиста вага | 70 кг |

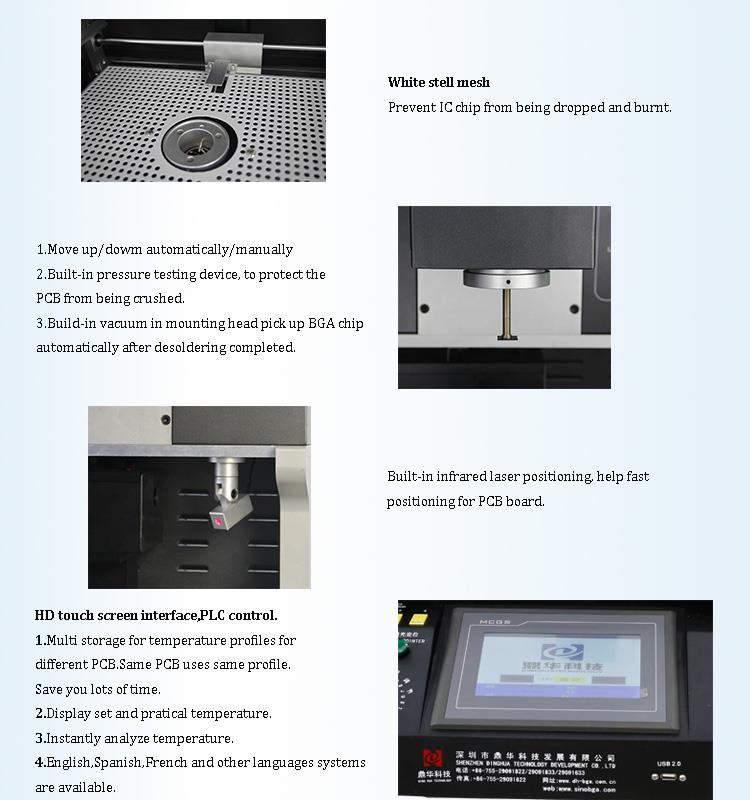

4. Деталі
- CCD -камера (точна оптична система вирівнювання)
- HD цифровий дисплей
- Мікрометр для регулювання кута мікросхеми
- Три незалежні обігрівачі (гаряче та інфрачервоне)
- Лазерне позиціонування
- Інтерфейс HD сенсорного екрану з керуванням PLC
- Світлодіод
- Джойстик

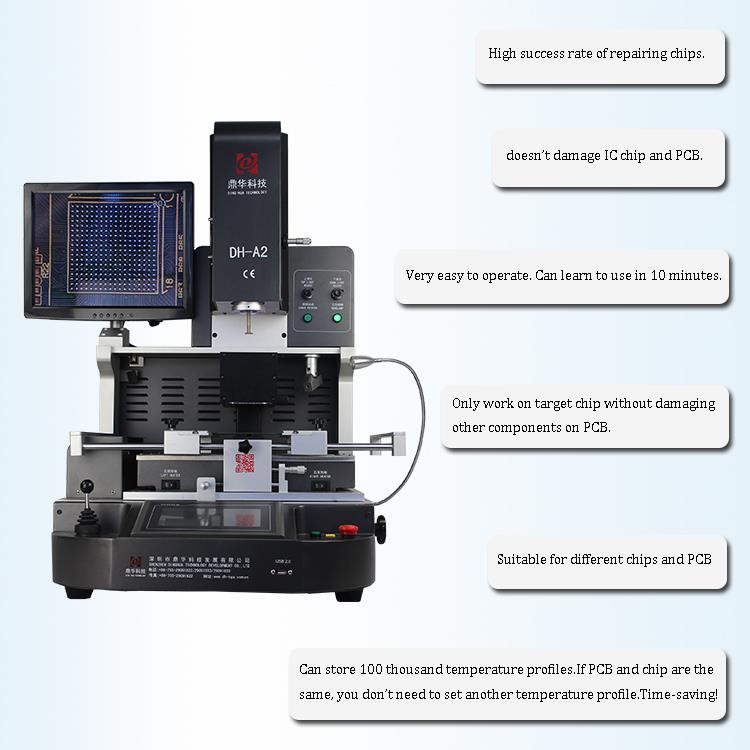

5. Навіщо вибрати нашу станцію переробки оптичної iPad BGA?
6. Сертифікат
Для забезпечення якості Shenzhen Dinghua Technology Development Co ., Ltd . було одним із перших, хто отримав UL, E-Mark, CCC, FCC та CE Rohs сертифікати ., щоб подальше покращити її систему управління якістю, і Dinghua успішно пройшли сертифікат, що включає сертифікат, GRCU, і FRCC, і FRCC, і FRCC, і успішно передавались сертифікатами, а також сертифікатів, що займаються водою, GRCU, і FRCC. C-TPAT .

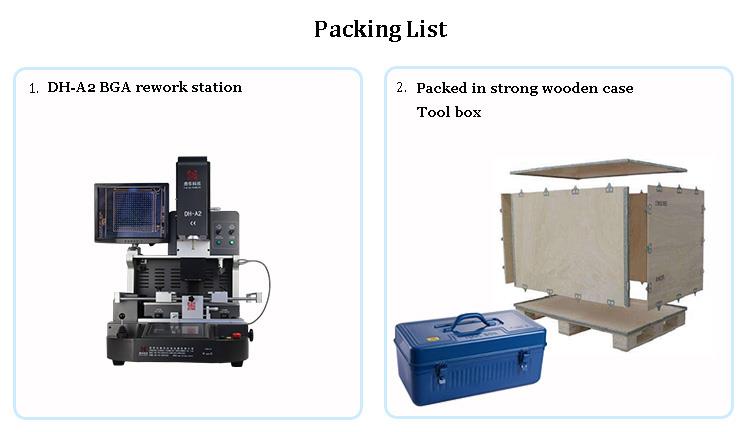

7. Упаковка та відвантаження
8. ПОШИРЕНІ ЗАПИТАННЯ
• Які запасні частини ви пропонуєте?

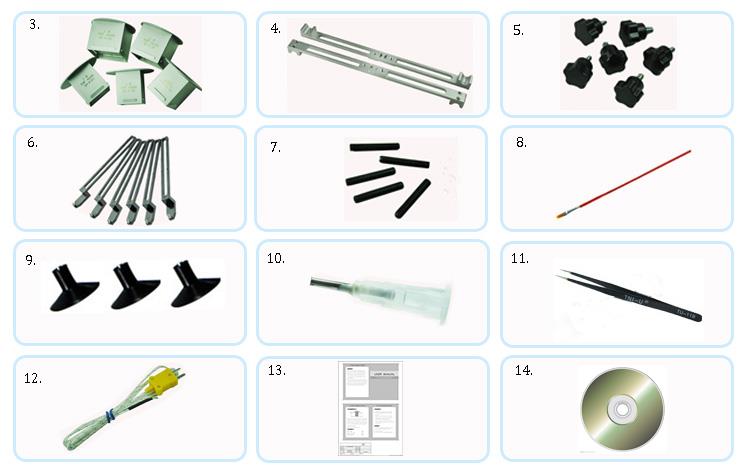

A:Список упаковки включає наступне:
- Машина: 1 набір
- Коробка інструментів - Усі предмети надійно упаковані в міцні дерев’яні випадки, придатні для імпорту та експорту
- Топ -форсунки: 3 шт. (31 × 31 мм, 38 × 38 мм, 41 × 41 мм)Нижні форсунки: 2 шт. (34 × 34 мм, 55 × 55 мм)
- Балки: 2 шт.
- Ручки сливи: 6 шт.
- Універсальні світильники: 6 ПК
- Підтримка гвинтів: 5 шт.
- Пензляна ручка: 1 ПК
- Вакуумні чашки: 3 ПК
- Вакуумна голка: 1 ПК
- Пінцеси: 1 ПК
- Датчик температури: 1 ПК
- Посібник з професійних інструкцій: 1 ПК
- Навчальний компакт -диск: 1 ПК
• Я не маю жодних професійних навичок чи знань про паяльні чи кріпильні мікросхеми . Чи важко використовувати цю машину?
A:Не потрібні професійні навички . Машина автоматична і проста у вивченні . Більшість користувачів можуть керувати нею протягом 10 хвилин . Безкоштовні тренінги доступні у наших інженерів .
• Як щодо гарантії?
A:Ми пропонуємо гарантію на всю машину 1- рік та 3- гарантія року для обігрівачів .
