Автоматична оптична машина для реболлінгу BGA

Автоматична оптична машина для реболлінгу bga

Продукт впровадження автоматичної оптичної BGA реболінгової машини

Паяльна станція BGA є автоматичною з екраном монітора HD (15 дюймів), імпортною оптичною лінзою CCD для вирівнювання,

промисловий комп’ютер з точним контролем температури та часу.

Параметр продукту автоматичної оптичної машини для реболінгу bga

Особливості продукту та застосування автоматичної оптичної машини для реболінгу BGA

Вбудований промисловий ПК, налаштування цифрової системи, три незалежні зони нагріву, система камер Panasonic CCD,

Розмовний інтерфейс із сенсорним екраном HD, керування ПЛК, багатофункціональне інтегроване керування, дизайн структури людини,

Складна оптична лінза, додаткова кількість, збереження та вибір температурного профілю.

2. Два режими роботи в системі: Авто/ручний. Автоматичний режим: автоматична пайка/розпаювання bga за допомогою кнопки. Ручний режим:

Ручне підйом/опускання верхньої головки для паяння/відпаювання BGA за допомогою джойстиків. Обидва режими поєднуються з оптичним вирівнюванням і

лазерне позиціонування для завершення процесу. Тим часом, вбудований вакуум може зручно підібрати мікросхему bga.

3. Мультифункції: «швидке позиціонуванняg», «утримання температури», «датчик тиску», «миттєвий аналіз температури», «голосове попередження»

перед нагріванням", "HD візуальне оптичне вирівнювання", "Високоточний контроль температури, висока швидкість ремонту, висока стабільність" тощо.

4. Високоточна термопара типу k із замкнутим контуром керування та система автоматичної температурної компенсації PID із ПЛК та

температурний модуль і інтелектуальний блок керування для забезпечення точного відхилення температури на ±2 градуси. Тим часом зовнішня температура

роз'єм для вимірювання дозволяє вимірювати температуру і точно аналізувати температурну криву в реальному часі.

5. Лазерне позиціонування: допоможіть швидко розмістити друковану плату в центральній точці, а з «позицією підтримки 5 точок» це більш зручно та точно.

6. Рухоме універсальне пристосування запобігає пошкодженню друкованої плати на крайньому компоненті, підходить для всіх видів ремонту друкованої плати.

7. Високопотужне світлодіодне світло для забезпечення яскравості під час роботи, а також з різними розмірами магнітних сопел, матеріалом із титанового сплаву, легким

замінити та встановити, ніколи не деформувати та іржавіти.

8. Температура сегментів 6-8 може бути встановлена ​​для верхнього та нижнього нагріву (до 16 сегментів). 50,000 групи температурних кривих

можна зберігати, який можна нумерувати, модифікувати та застосовувати в будь-який час відповідно до різних BGA. Аналіз, налаштування та налаштування кривої

також доступні на сенсорному екрані.

9. З голосовим попередженням за 5-10 секунд до закінчення нагрівання: нагадайте оператору вчасно забрати мікросхему bga. Після нагріву вентилятор охолодить

працювати автоматично, коли температура охолоне до кімнатної (<45℃ ), cooling system will stop automatic to prevent the heater

від старіння.

10.Схвалення сертифікації CE. Подвійний захист: захист від перегріву плюс функція аварійної зупинки.

Деталі продуктуавтоматична оптична машина для реболінгу bga

Оптична ПЗЗ-лінза паяльної станції BGA

Вакуумна ручка з вбудованою верхньою насадкою

Дизайн 2 в 1 для заміни мікросхеми або

підібрано зручно та точно, а також сенсорний компонент, встановлений у вакуумній ручці,

коли він рухається вниз, торкається друкованої плати або будь-якого блоку, він негайно зупиняється, щоб можна було захистити друковану плату.

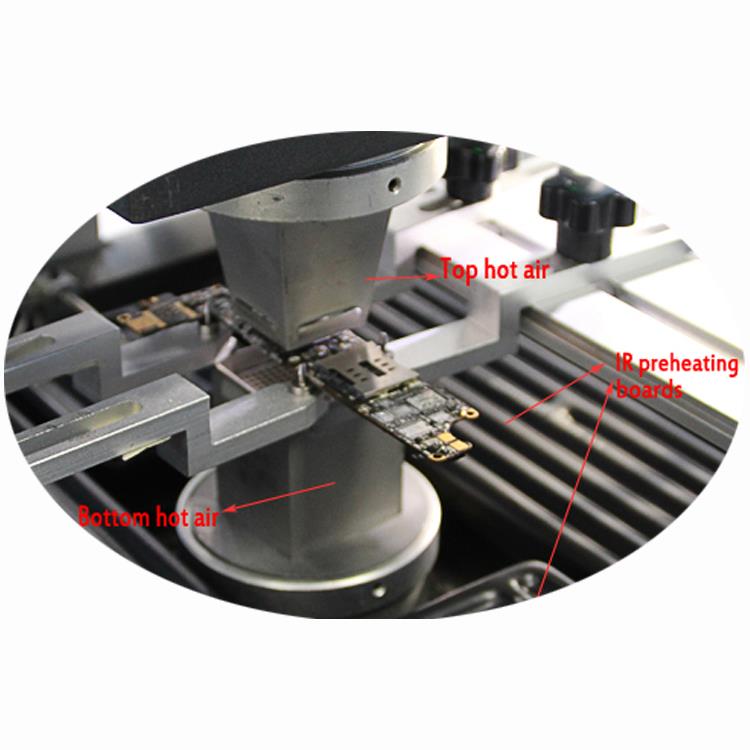

Автономні обігрівачі

Верхній нагрівач гарячого повітря, нижня зона гарячого повітря та інфрачервона зона попереднього підігріву, коли малий IC відремонтований, відповідні маленькі сопла,

ІЧ-підігрів можна вимкнути.

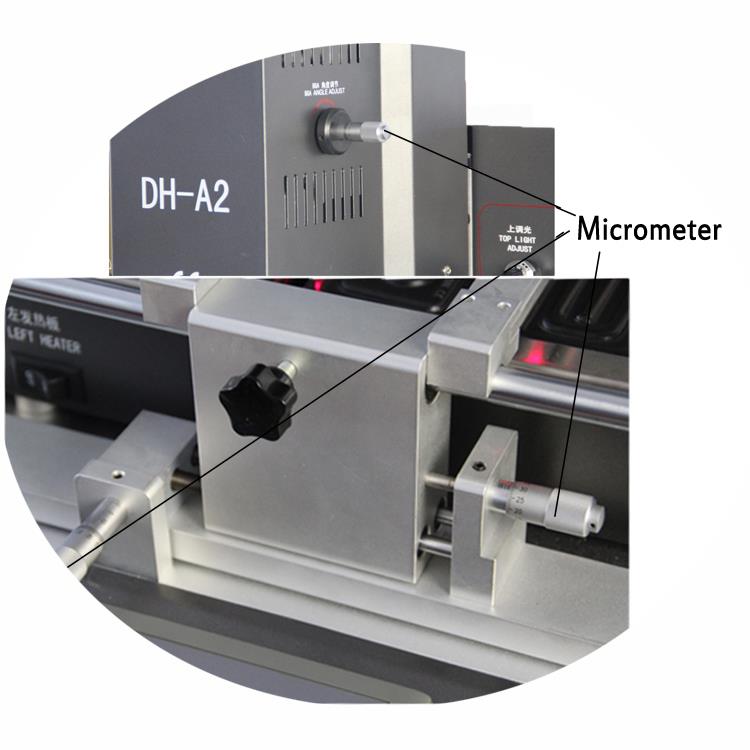

3 мікрометра для налаштування друкованої плати та мікросхеми

Верхній мікрометр для регулювання кута стружки, максимум 60 градусів можна обертати, нижній 2 мікрометри,один для

Плата переміщена вліво або вправо, один для друкованої плати, переміщеної вліво або вправо, точне налаштування становить 15 мм.

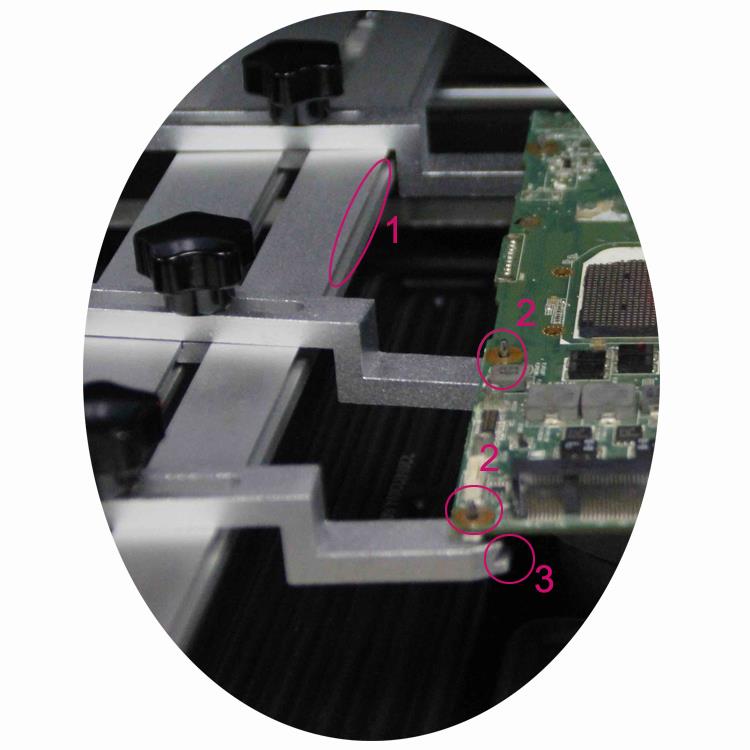

Універсальні кріплення для друкованих плат стаціонарні

1"V" паз для друкованої плати з регулярним краєм

2 "тонкий наконечник" для отворів у друкованій платі з нерівним краєм

3. Крокодил для будь-якої друкованої плати будь-якої форми

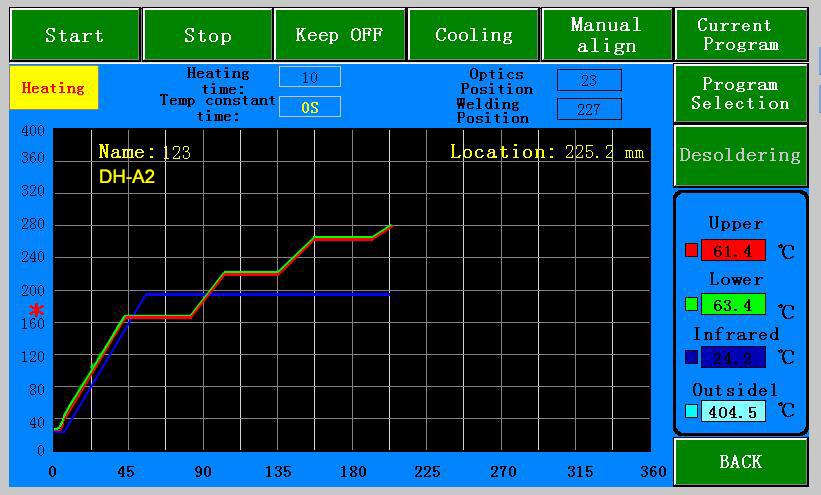

Промисловий комп'ютер для контролю температури та часу паяльної станції BGA

Це сенсорний екран промислового комп'ютера, на якому можна встановити температуру та час. PID у режимі реального часу фіксує температуру

і калібрування, і майже ніякого теплового вицвітання протягом перших 5 років, обидва вони можуть зробити переробку високою успішністю.

Продукт кваліфікації автоматичної оптичної BGA реболінгової машини

Машини були продані до Європи, Америки, Південно-Східної Азії та Азії тощо.

Участь у Кантонському ярмарку 2 рази на рік, 1 раз за кордоном протягом 1 року, наприклад, Дубай, Бангалор та Берлін тощо.

Служба доставки та доставкизавтоматична оптична машина для реболінгу bga

Перед доставкою: машина буде вібрувати для тестування щонайменше 24 години, після цього дайте їй працювати протягом постійних 12 годин,

потім упаковується в фанерну коробку, тому, якщо вам терміново потрібно отримати машину, розмістіть замовлення за 2 робочі дні до доставки.

Після доставки: надання номера відстеження та звіт про деталі доставки в режимі реального часу після отримання машин,

інженер відділу продажів допоможе встановити та використовувати тощо.

Поширені запитання про автоматичну оптичну машину для реболінгу bga

1. Q: Він може відновити macbook, мобільний телефон та ігрову консоль тощо.

Відповідь: звичайно, він може не тільки ремонтувати їх, але й інші, наприклад, приставку, телевізор і кондиціонер тощо.

2. Питання: це автоматична паяльна станція BGA?

A: Так, це можливо, незалежно від того, коли ви паяєте чи відпаюєте

працювати автоматично.

3. Питання: це повна ІЧ-паяльна станція BGA?

В: Ні, він має 2* нагрівачі гарячого повітря та 1 ІЧ-зону попереднього нагріву.

4. Q: Як я можу працювати?

A: коли машина отримана, просто вийміть її з коробки та підключіть (живлення),

Виберіть температурний профіль або встановіть температурний профіль, тоді працюєте.

Останні новини про автоматичну оптичну машину для реболінгу bga

ПРОЦЕДУРА

Щоб визначити відповідну процедуру видалення покриття, спочатку необхідно ідентифікувати покриття. Під час оригінального виготовлення

конкретне покриття зазвичай відомо. Отже, методи видалення покриття зазвичай можуть бути визначені та засновані на

використовувані відомі покриття.

Якщо ідентифікація покриття недоступна, просте спостереження та тестування допоможуть визначити характеристики покриття

щоб можна було визначити правильну процедуру видалення.

ПРИМІТКА

Загальна або комерційна ідентифікація матеріалу покриття не потрібна для видалення покриття.

1.Твердість

Тест на проникнення в некритичній зоні для визначення відносної твердості. Чим твердіше покриття, тим більше підходить для чистого абразиву

техніки. Чим м’якше та клейкіше покриття, тим більше підходить для процедур видалення щіткою.

УВАГА

Операції стирання можуть генерувати електростатичні заряди

2. Прозорість

Очевидно, що прозорі покриття зазвичай більш придатні для видалення, ніж непрозорі. Методи видалення, що використовуються з опак

покриття повинні бути набагато більш керованими і менш чутливими до пошкодження покритих компонентів і поверхонь друкованих плат і

зазвичай повільніше.

3. Розчинність

Перевірте покриття на характеристики розчинності в некритичній зоні з трихлоретаном, ксилолом або іншими розчинниками з низькою токсичністю

і помірна активність.

УВАГА

Друковані плати не можна занурювати в агресивні розчинники.

4. Термічне видалення

Використовуйте пристрій для термічного розділення з контрольованим нагріванням і без ріжучої кромки, щоб визначити, чи може покриття бути термічно

видалено. Почніть з низької температури, прибл. 100 градусів C (210 градусів F) і підвищуйте температуру, доки не буде видалено покриття.

Якщо покриття тече або ясна піднімаються, вам занадто жарко або покриття не є

підходить для термічного видалення.

УВАГА

Не перевищуйте максимальну температуру зберігання компонентів або інші обмеження.

5. Знімність

Обережно надріжте покриття гострим лезом у некритичній зоні та спробуйте відшарувати від поверхні, щоб визначити

якщо цей метод можливий. Завдяки адгезії, необхідної для матеріалів покриття,

Методи видалення без хімічних засобів зазвичай дуже обмежені.

6. Товщина

Визначте товсте або тонке покриття візуально. Тонкі покриття демонструють чіткі контури компонентів і відсутні скруглення

в той час як товсті покриття зменшують гострі контури компонентів і показують щедрі скруглення в точках компонентів або свинцю

перетину з друкованою платою. Товсті покриття зазвичай вимагають двоетапного методу видалення, щоб запобігти поверхні

пошкодження дошки. Спочатку зменшіть товсте покриття до тонкого, а потім використовуйте чисті методи стирання

поверхні дошки.
