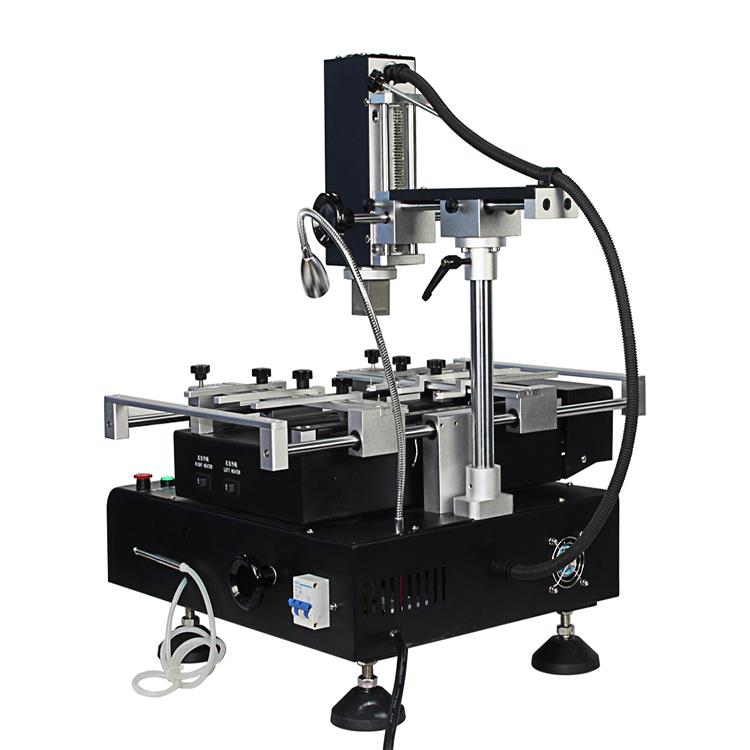

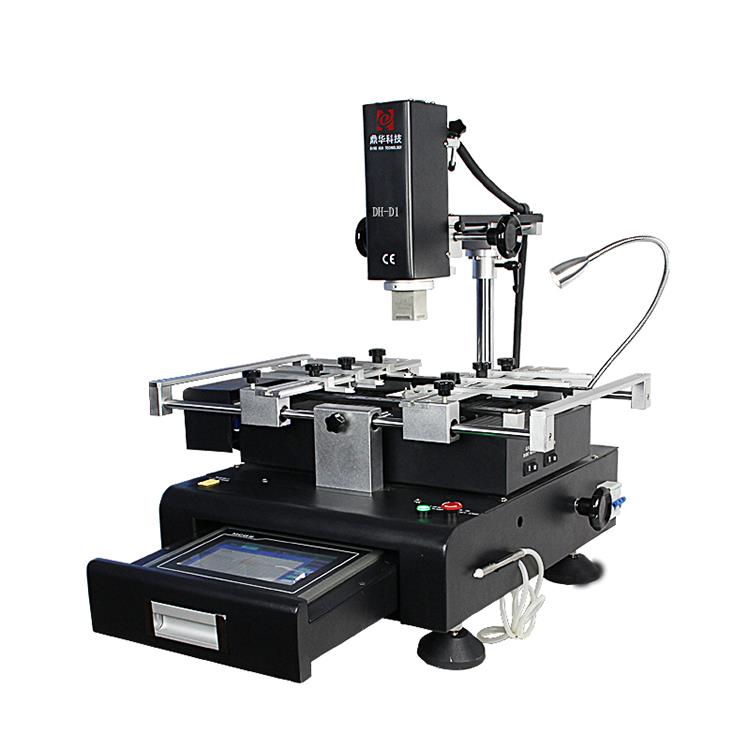

Комп'ютер з сенсорним екраном BGA Rework Station
Паяльна станція BGA для комп’ютера з сенсорним екраном 1. Опис продукту для паяльної станції BGA для комп’ютера з сенсорним екраном DH-D1 Наша паяльна станція BGA оснащена високоточним замкнутим контуром керування термопарою k-типу та автоматичною системою температурної компенсації PID, модулем температури та інтелектуальним блоком керування. ..
Опис
1. Опис виробу комп’ютерної паяльної станції bga з сенсорним екраном DH-D1
Завдяки високоточній замкнутій термопарі k-типу та системі автоматичної температурної компенсації PID, модулю температури та інтелектуальному блоку керування наша паяльна станція BGA DH-D1 може забезпечити точне відхилення температури на ±2 градуси. У той же час його зовнішній роз’єм для вимірювання температури забезпечує визначення температури та точний аналіз у реальному часі.
2. Технічні характеристики продукту для паяльної станції bga комп’ютера з сенсорним екраном DH-D1
| потужність | 4800W |
| Верхній нагрівач | Гаряче повітря 800 Вт |
| Нижній нагрівач | Гаряче повітря 1200 Вт, інфрачервоне 2700 Вт |
| Блок живлення | AC220V+10%,50/60HZ |
| Розмір | Д 560*Ш650*В580 мм |
| Позиціонування | Підтримка друкованої плати N-groove та зовнішнє універсальне кріплення |
| Контроль температури | Термопара типу K, замкнутий контур керування незалежним нагріванням |
| Точність температури | ±2 градуси |
| Розмір друкованої плати | Макс. 420*400 мм, Мін. 22*22 мм |
| Тонка настройка верстака | ±15 мм вперед/назад +15 мм праворуч/ліворуч |
| BGA чіп | 2*2 - 80*80 мм |
| Мінімальна відстань між стружками | 0.15 мм |
| Датчик температури | 1 (необов'язково) |
| Вага нетто | 31 кг |
3. Характеристики виробу комп’ютерної паяльної станції bga з сенсорним екраном DH-D1
Гуманізований дизайн робить машину легкою в експлуатації. Зазвичай працівник може навчитися ним користуватися за 10 хвилин. Без особливого професійного досвіду та навичокпотрібен, що заощаджує час та енергію для вашої компанії.
Підходить для різних типів друкованих плат будь-якого розміру.
Високоякісні матеріали гарантують тривалий термін служби. Перехресний, верхній і нижній вентилятори охолодження автоматично охолоджують машину
як тільки завершиться процес нагрівання,що ефективно запобігає зношенню та старінню машини.{0}}Пропонується річна гарантія на систему опалення.
Пропонується довічна необмежена технічна підтримка та безкоштовне навчання.

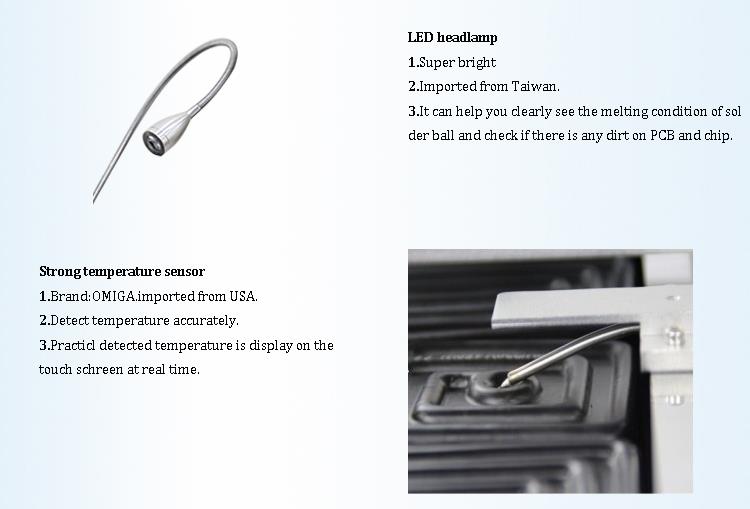

Надяскравий світлодіодний ліхтар імпортується від провідного виробника Тайваню. Це може допомогти вам чітко побачити стан плавлення припою та перевірити, чи є тамє будь-який бруд на друкованій платі та мікросхемі.

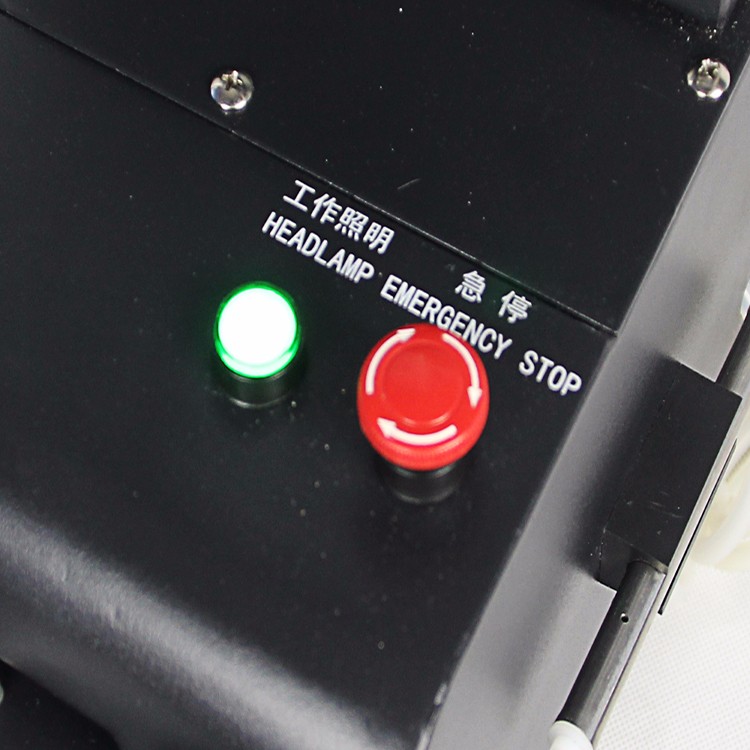

Є аварійна зупинка на випадок будь-якої надзвичайної ситуації.

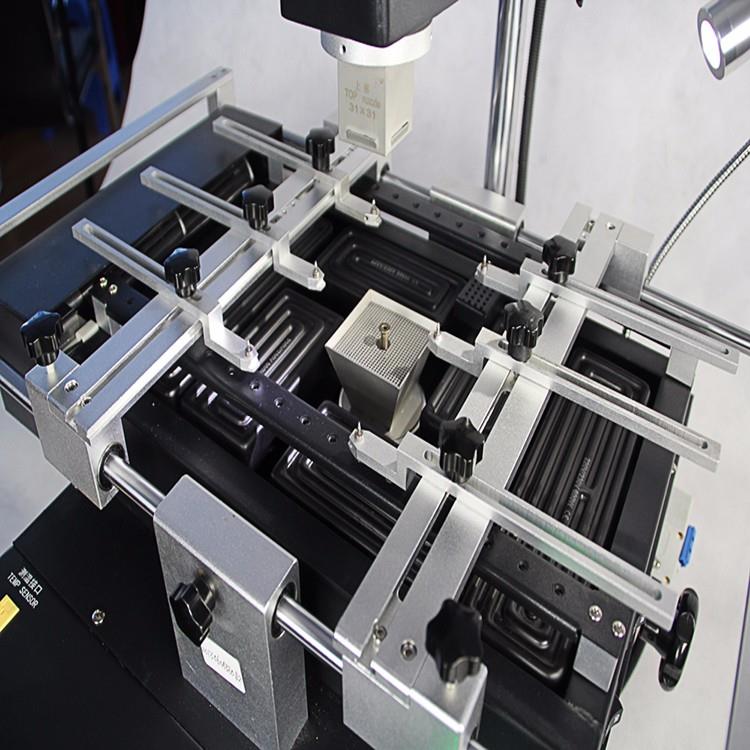

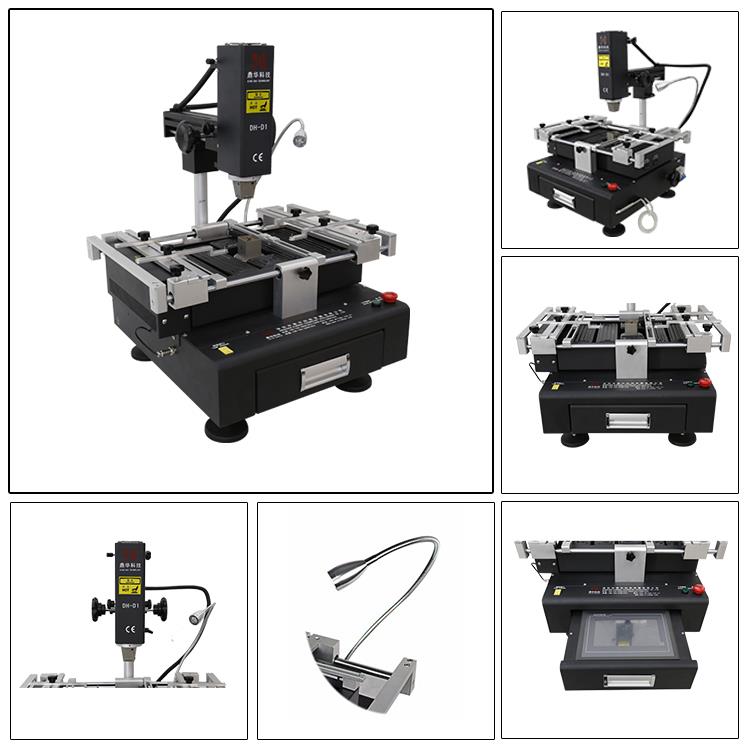

4. Деталі продукту для паяльної станції bga комп’ютера з сенсорним екраном DH-D1

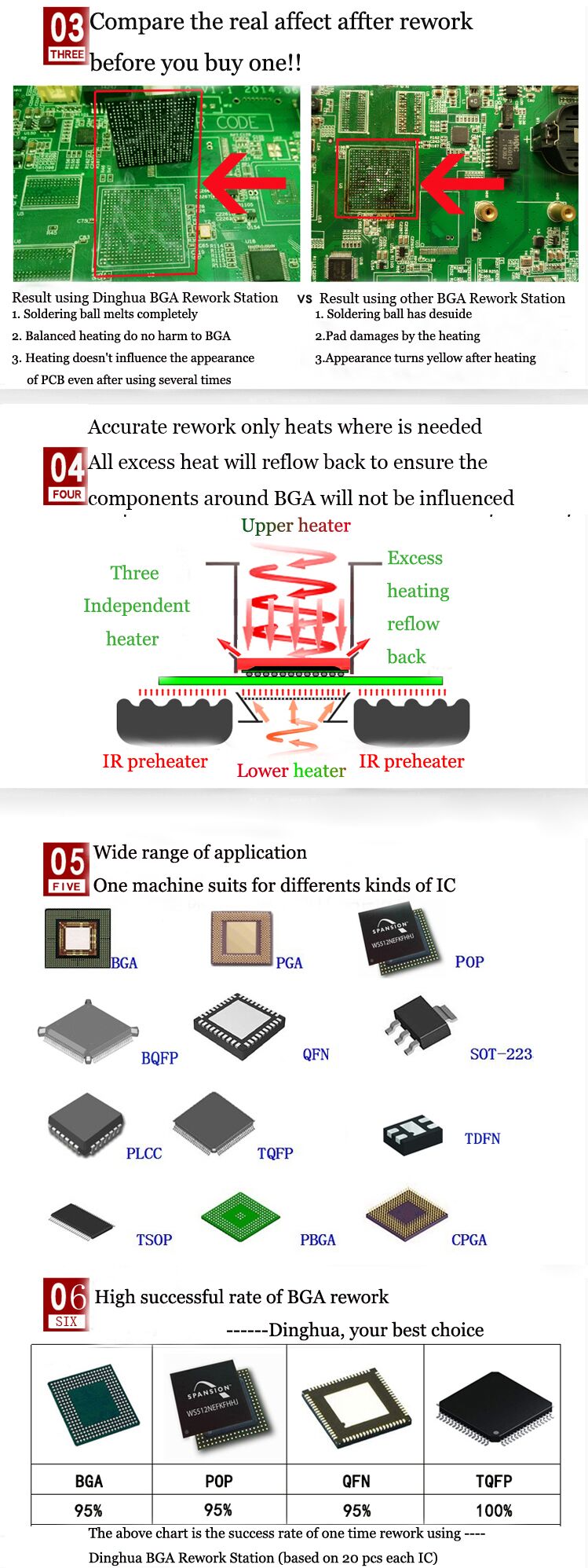

5. Чому варто вибрати станцію для ремонту bga комп’ютера з сенсорним екраном DH-D1

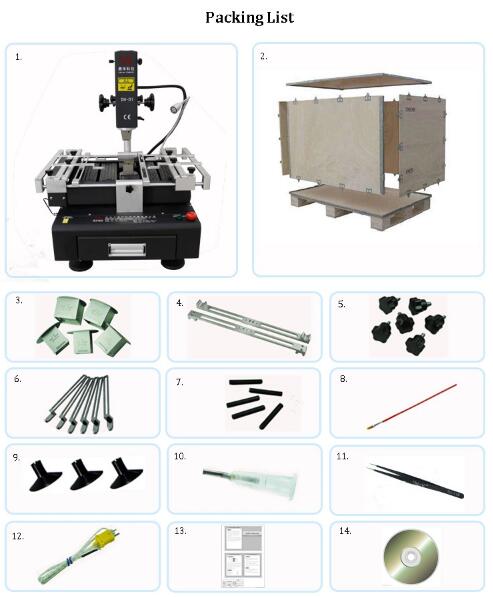

6. Упаковка, доставка сенсорного комп'ютера bga rework station DH-D1
7. Відповідні знання про BGA
ПРАВИЛО РОЗМІЩЕННЯ ЧІПА BGA І МАРШРУТИ
BGA є часто використовуваним компонентом на друкованій платі, як правило, ЦП, ПІВНІЧНИЙ МІСТ, ПІВДЕННИЙ МІСТ, ЧІП AGP, ЧІП ШИНИ КАРТИ тощо. Більшість із них мають тип упаковки BGA. Коротше кажучи, 80% високочастотних сигналів і спеціальних сигналів будуть витягувати цей тип упаковки. Тому те, як працювати з маршрутизацією пакета BGA, матиме великий вплив на важливі сигнали.
Невеликі частини, які зазвичай оточують BGA, можна розділити на кілька категорій відповідно до їх важливості
обхідний.
RC-ланцюг годинника.
демпфування (з'являється в послідовному резисторі, тип банку; наприклад, сигнал шини пам'яті)
Схема EMI RC (з’являється в стилі демпфування, C, висоти висоти; наприклад, сигнал USB).
Інші спеціальні схеми (спеціальні схеми, додані відповідно до різних CHIP; наприклад, схема датчика температури ЦП).
Мала група ланцюгів живлення 40mil або менше (у формі C, L, R тощо; такі схеми часто з’являються біля AGP CHIP або CHIP із функцією AGP, а різні групи живлення розділені R, L).
Потягніть низький R, C.
Загальна мала група ланцюгів (з’являється в R, C, Q, U тощо; без вимог трасування).
Висота тяги R, RP.
1-6-схема елемента зазвичай є центром розміщення, і вона буде розташована якомога ближче до BGA, що вимагає спеціального лікування. Важливість сьомого контуру є другою, але вона також буде ближче до BGA. 8, 9 - це загальна схема, вона належить до сигналу, який можна підключити.
Відносно важливості важливості дрібних деталей поблизу вищевказаного BGA, вимоги до МАРШРУТУ наступні:
by pass =>Коли він знаходиться на тій самій стороні, що й CHIP, він безпосередньо з’єднаний штифтом CHIP з обхідним проходом, а потім за допомогою проходу, щоб витягнути його на площину; коли він відрізняється від CHIP, він може мати спільний доступ до контактів VCC і GND BGA. 100 мільйонів
Clock terminal RC circuit =>Ширина кабелю, відстань між проводами, довжина проводів або пакет GND; Зберігайте сліди якомога коротшими та рівними, без перетину роздільників VCC.
Damping =>Ширина дроту, міжрядковий інтервал, довжина лінії та групування слідів; сліди повинні бути якомога коротшими і гладкими, і один набір слідів повинен бутине змішувати з іншими сигналами..
EMI RC Circuits =>Ширина кабелю, відстань між лініями, паралельне підключення, заземлення корпусу та інші вимоги; завершено відповідно до вимог замовника.
Other special circuits =>Вимоги до ширини дроту, заземлення корпусу або зазору між трасами; завершено відповідно до вимог замовника.
40milthe following small power circuit group =>Ширина кабелю та інші потреби; Завершіть поверхневий шар, наскільки це можливо, щоб повністю зберегтивнутрішній простір для сигнальної лінії та намагайтеся уникати проходження сигналу живлення через шари
в зоні BGA, спричиняючи непотрібні перешкоди.
Pull low R, C =>Без особливих вимог; плавні лінії.
General small circuit group =>Без особливих вимог; плавні лінії.
Pull height R,RP =>Без особливих вимог; плавні лінії.
