Гаряча повітряна оптика BGA Reballing станція

Гаряча повітряна оптична станція для перемотування BGA

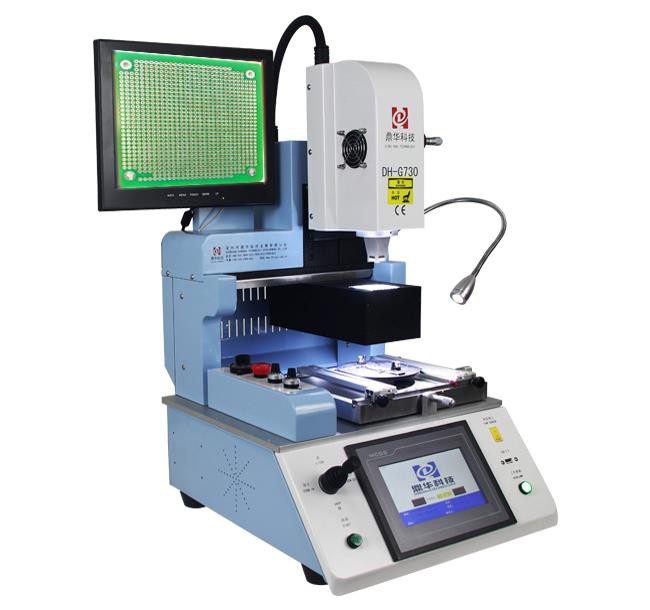

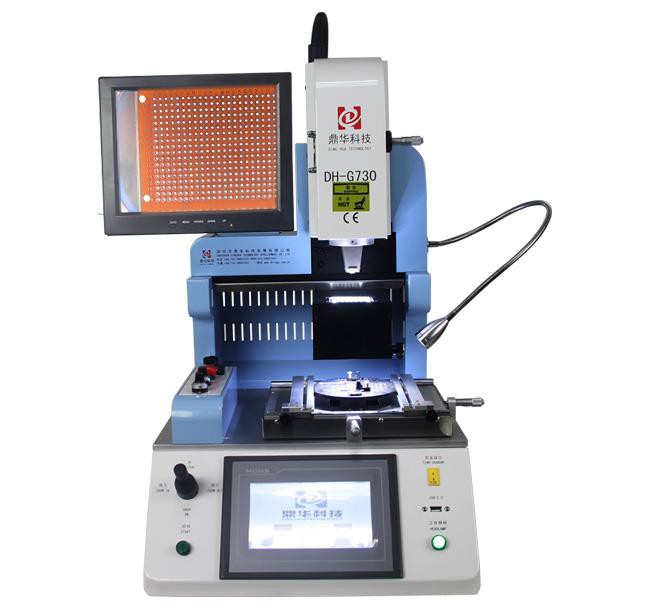

Ця машина DH-G730 являє собою автоматичну станцію переробки IC з 15-дюймовим дисплеєм і 1080P і імпортовану оптичну ПЗЗ-камеру, яка може розбивати два кольори на мікросхему та друковану плату, особливо для мобільних телефонів, таких як iphone, Samsung , Huawei і Xiaomi і т. Д.

Інформація про вироби з оптичної BGA репелентової станції

Деталі продукту для оптичної станції регенерації bga

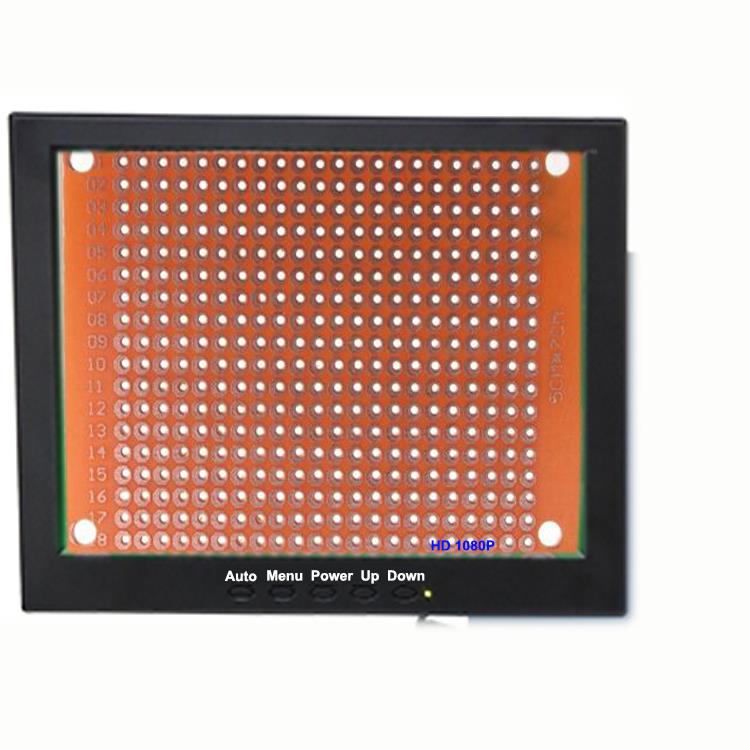

Екран HD монітора, 1080P, точки мікросхеми та PCBA можуть відображатись на ньому, спостерігаючи за двома видами кольорів, просто натискайте "start", щоб запустити машину.

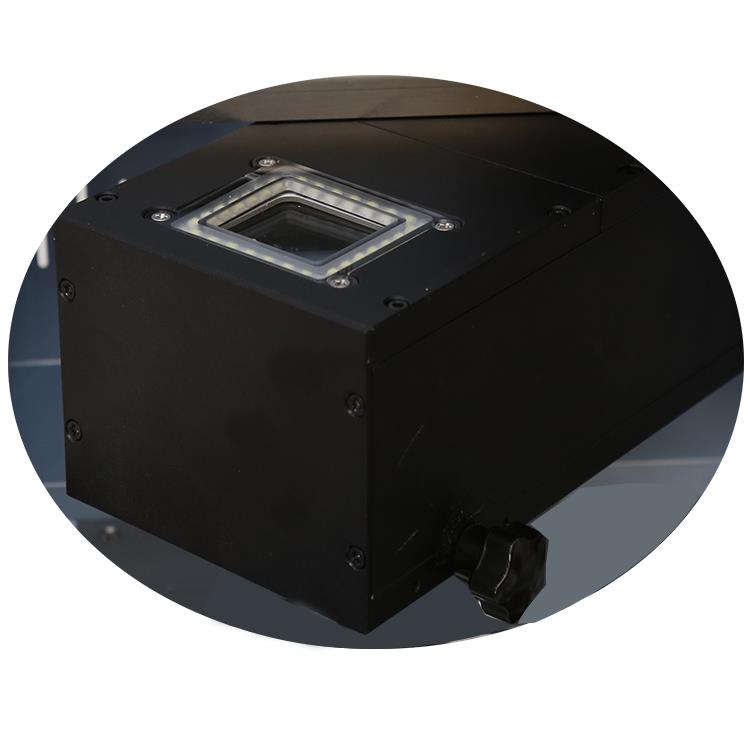

Імпортується оптична ПЗЗ-камера, яка може відображати два види кольорів на цьому екрані монітора, щоб вирівняти для BGA, IC та QFN тощо.

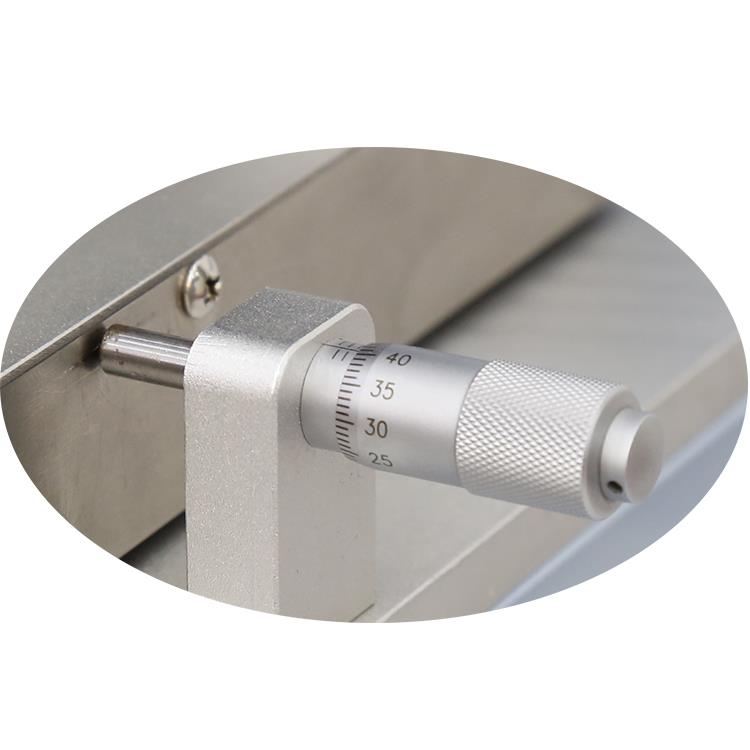

Мікрометр для друкованої плати тонко налаштований вправо або вліво та назад або назад, коли вирівнюється для чіпа до друкованої плати.

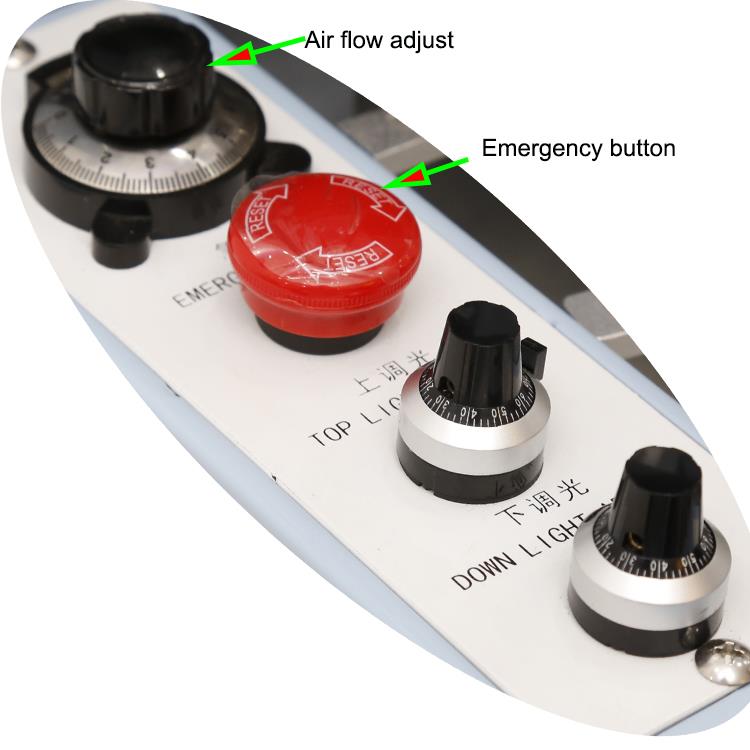

Bga змінює функціональні кнопки станції, наприклад, регулюючи повітряний потік у верхньому гарячому повітрі при розпаюванні або пайці, аварійній кнопці та налаштування світла для ПЗЗ-камери.

DH-G730 bga інтерфейс обробки станції, який простий і простий в експлуатації, всі параметри можна встановити на сенсорному екрані, це контрольний центр цієї машини.

Про наш завод

Наш завод на вулиці

Відділ розробки та досліджень для розробки нового заводу Bga rework станції

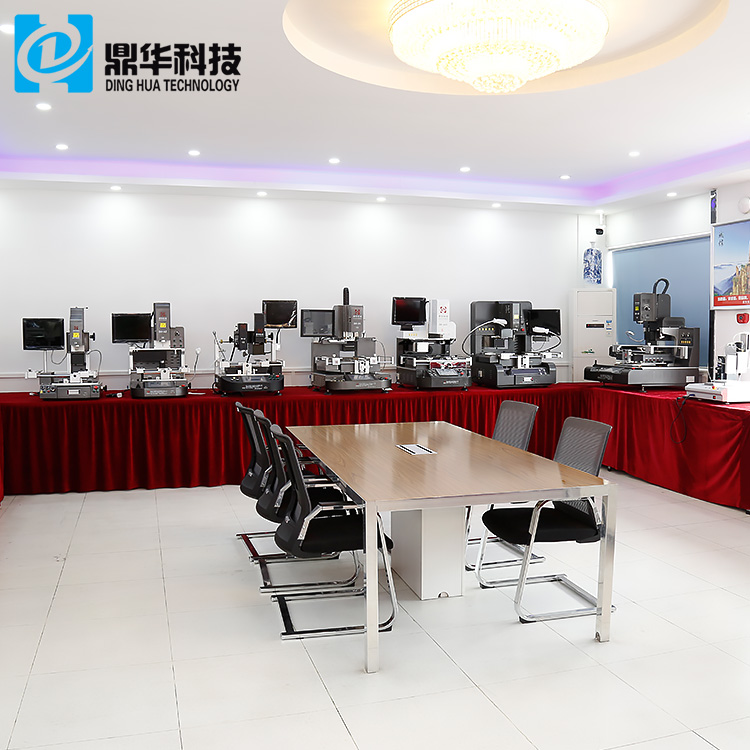

Яскравий і широкий виставковий зал для станції переробки BGA, що показує відвідування клієнтів

Один з наших офісів

Наш семінар з монтажу станції переробки BFA

Доставка, доставка та обслуговування повітряної оптичної станції регенерації bga

Вся машина буде упакована у фанерну гарнітуру (не треба фумігації), а також ставляться дерев'яні бруски, пінопласт, папір та ін. Для фіксованої машини.

Кожна машина матиме щонайменше один рік гарантії на всю машину і 3 роки на нагрівачі, якщо порядок більше 10 встановлений одночасно, гарантійні роки складуть 3 роки.

Часто задавайте питання щодо оптичної бомбардувальної станції

1. Питання: Якщо я повинен використовувати насадку для гарячого повітря?

В: Так, якщо розмір вашого чіпа не є правильним, насадку можна налаштувати.

2. Q: Коли я очищу залишок, чи повинен я використовувати алкоголь?

В: Ні, ви також можете використовувати розчинник у будь-якому випадку після використання, ви краще мити свою руку.

3. Питання: Скільки дози машини мають нагрівачі?

A: 2 обігрівача, обидва - гаряче повітря, так як всі друковані плати для мобільних телефонів дуже маленькі, їх не потрібно попередньо підігрівати.

4. Q: Який розмір він може отримати за допомогою вбудованого вакуумного рукава?

A: Доступний розмір становить від 1 * 1 ~ 80 * 80 мм

Ремонт знань або порад

Ремонт отвору, метод трансплантації

OUTLINE

Цей метод використовується для відновлення сильної пошкодження отвору або для зміни розміру, форми або розташування непідтримуваних інструментів або монтажних отворів. В отворі можуть бути пропущені компоненти, проводки, кріплення, штифти, клемники або інше обладнання. Цей метод ремонту використовує дюбель із відповідного матеріалу дошки та епоксид високої міцності, щоб забезпечити дюбель на місці. Після того як новий матеріал закріплений на місці, нове отвір може бути пробурено. Цей метод можна використовувати на односторонніх, двосторонніх або багатошарових платах та наборах ПК.

ОБЕРЕЖНО

Пошкоджені внутрішньошарові з'єднання можуть вимагати нанесення поверхневого дроту.

ПОСИЛАННЯ

1.0 Передмова

2.1 Обробка електронних агрегатів

2.2 Чищення

2.5 Випікання та попереднє нагрівання

2.7. Епоксидне змішування та обробка

ІНСТРУМЕНТИ І МАТЕРІАЛИ

Базовий матеріал Род

Очищувач

Кінцеві Міллс

Епоксид

Мікро-свердла система

Мікроскоп

Змішувальні палички

Духовка

Прецизійний ніж

Precision Drill System

Бритви пили

Стрічка, Висока температура

Серветки

ПРОЦЕДУРА

1. Виберіть область.

2. Видаліть пошкоджене або неправильно розмірне отвір, використовуючи кінцеву млинку або свердла з карбіду. Прочиніть отвір за допомогою прецизійного бурового преса або фреза для точності. Діаметр ріжучого інструменту повинен бути максимально маленьким, але все ще охоплювати всю пошкоджену ділянку.

ПРИМІТКА

Абразивні операції можуть генерувати електростатичні заряди.

3. Зніміть шматочок основного матеріалу із замком. Базовий матеріал стержень зроблений з FR-4 дюбеля запасу. Розріжте довжину приблизно 12,0 мм (0,50 ") довше, ніж потрібно.

4. Виберіть перероблену область.

5. Використовуйте стрічку високої температури для захисту викривлених частин плати ПК, що межує з областю переробки.

6.Змішайте епоксидну смолу.

7.Потягніть як дюбель, так і отвір епоксидним способом і з'єднайте їх. Застосовуйте додаткову епоксидну смолу навколо периметра нового матеріалу. Видаліть надлишок епоксидної речовини.

8. Нанесіть епоксид на процедуру 2.7. Епоксидне змішування та обробка.

ОБЕРЕЖНО

Деякі компоненти можуть бути чутливими до високих температур.

9. Зніміть стрічку та зніміть надлишок матеріалу за допомогою бритвової пилки. Закріпити або закріпити дюйм з поверхнею дошки.

10. Повністю завершіть процедуру, виконавши чергування свердловин та додавання схеми за необхідності.
