IR Оптична станція переробки BGA

1. з великою ІЧ -зоною попереднього нагрівання
2. Регульований потік гарячого повітря для різних мікросхем3. Профілі температури Збережено4. Температури в реальному часі, що показують на сенсорному екрані .

Послати повідомлення

Опис

1. Вступ продукту

Гнучка електростанція для переробки для складних завдань

Потужне опалення гарячого повітря у верхньому випромінювачі: 1200 Вт
Потужне опалення гарячого повітря в нижньому випромінювачі: 1200 Вт
Сильний інфрачервоний попередній нагрівання в нижньому випромінювачі: 2700 Вт
Чотири канали термопари для точного вимірювання температури
Динамічна технологія нагрівання ІЧ для великих друкованих плат (370 × 450 мм)
Високоточна (+/- 0.025 мм) Автоматичний вибір та місце з моторизованою камерою AF AF
Інтуїтивна робота через 7 "сенсорного екрану з роздільною здатністю 800 × 480
Вбудований порт USB 2.0
Моторизована масштабна обробка камери для моніторингу процесів
Вдосконалена система годування автоматичних мікросхем

2. специфікації продукту

Розміри (w x d x h) в мм	660 × 620 × 850
Вага в кг	70
Антистатичний дизайн (Y/N)	Y
Рейтинг потужності в W	5300
Номінальна напруга в v ac	220
Верхнє нагрівання	Гаряче повітря 1200 Вт
Нижнє нагрівання	Гаряче повітря 1200 Вт
Площа попереднього нагрівання	Інфрачервоний 2700 Вт, розмір 250 х330мм мм
Розмір друкованої плати в мм	Від 20 x 20 до 370 x 410 (+x)
Розмір компонентів у мм	від 1 х 1 до 80 х 80
Операція	7- вбудований сенсорний екран . 800*480 Роздільна здатність
Тестовий символ	ЦЕ

3. програми продукту

Dinghua DH-A2E-це вдосконалена станція переробки гарячого повітря, призначена для складання та переробки всіх типів компонентів SMD .

Ця система є бестселером для професійного переробки мобільних пристроїв у середовищах високої щільності . його високий рівень модульності процесу дозволяє виконати всі кроки переробки в межах однієї системи . DH-A2E ідеально підходять для використання в розробці процесів, прототипування та виробничих налаштувань .}

Він підтримує додатки, починаючи від компонентів 01005 до великих BGA на малих та середніх PCB, забезпечуючи високо відтворювані результати паянки .

Моменти

Провідне в галузі теплове управління
Високоефективна дошка нагрівача
Контроль сили із закритою циклом
Автоматизована калібрування верхнього нагрівача

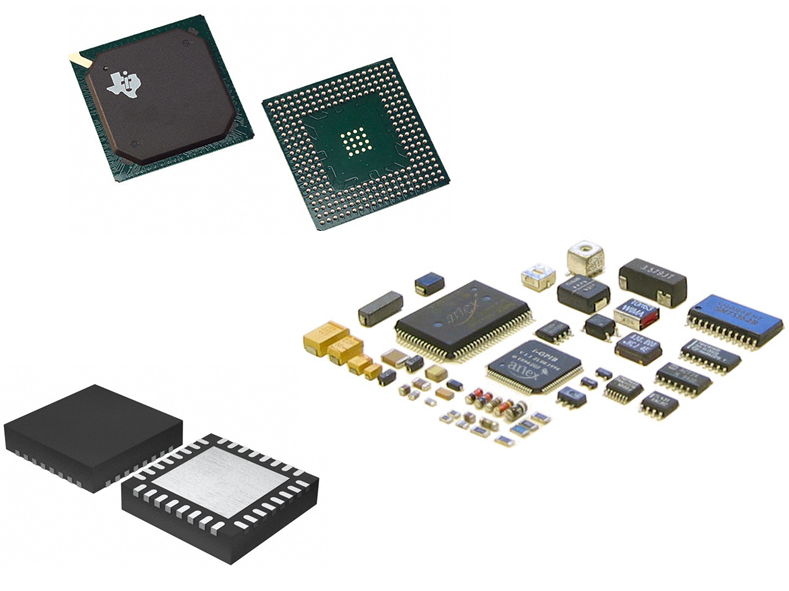

Application photo.png

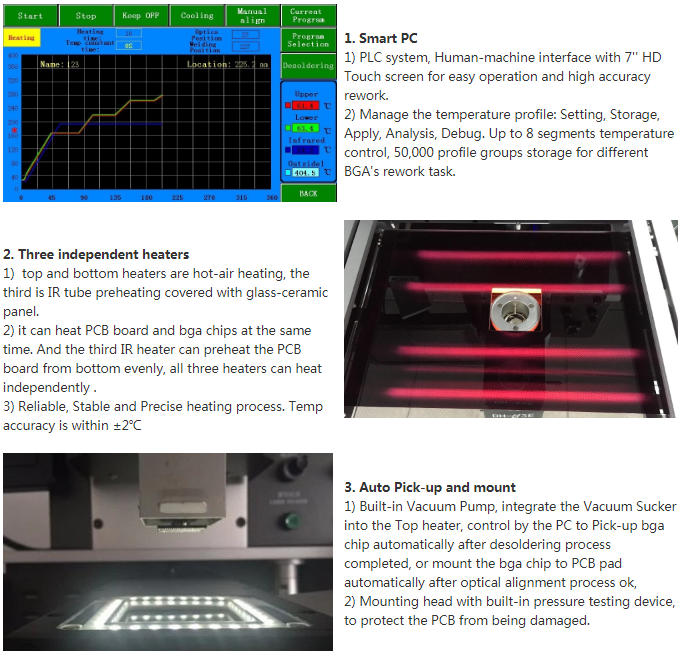

4. Деталі товару

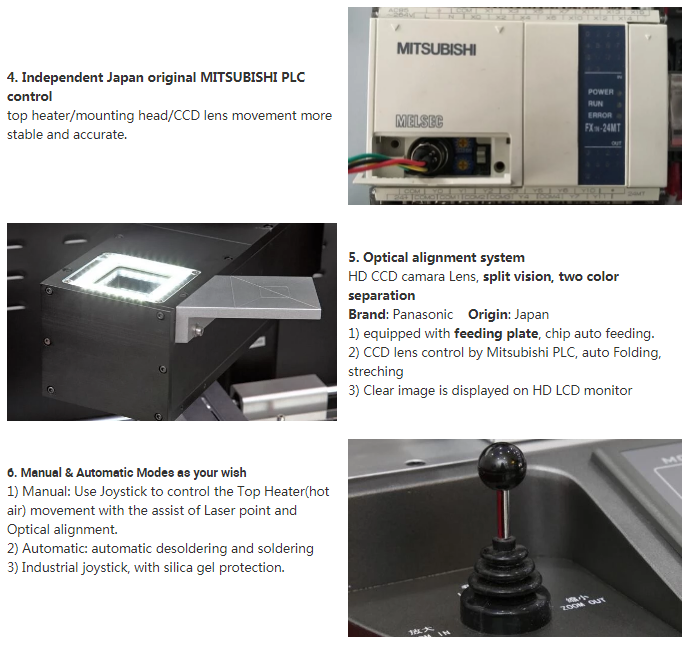

product-1-1

5. Кваліфікація продукту

product-1-1

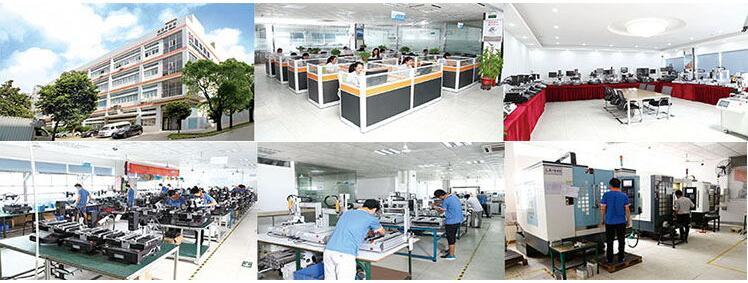

6. Наші послуги

Дінгхуа є визнаним світовим лідером у розробці рішень для складання та ремонту розширених електронних систем .

Сьогодні Дінгхуа продовжує пропонувати інноваційні продукти, рішення та навчання для переробки та ремонту друкованих ланцюгів .}}

Наші унікальні можливості та перспективне бачення поставили універсальні рішення як для вузлів, так і для поверхневого монтажу та переробки проблем високого класу електроніки .

Наші сильні зобов’язання та перевірені досвіді призвели до всебічного спектру рішень для складання та ремонту, пристосованих для задоволення ваших потреб-чи ви працюєте за стандартами ISO 9000, промислових характеристиками, військовими вимогами чи власними внутрішніми рекомендаціями ., незалежно від виклику, Дінгхуа готовий встановити нову орієнтир для вас .}

Dinghua - Більше 10 років лідерства в галузі, постачання систем та рішень для паяльного, переробки та електронного ремонту .}

7. FAQ

Електронні пристрої та гаджети щодня стають меншими та стрункішими, завдяки постійному технологічному прогресу в галузі електроніки . Найпопулярніші світові компанії з електроніки конкурують за створення найбільш компактних та ефективних пристроїв .

Дві ключові технології, що рухають цю тенденцію, єSMDS (пристрої поверхневого кріплення)іBGAS (масиви сітки кульки)-compact електронні компоненти, які допомагають зменшити розмір пристроїв .

Розуміння BGA: Що таке масив сітки з м'ячою і навіщо ним користуватися?

BGAАБОМасив кулькової сітки, це тип упаковки, що використовується в технології поверхневого кріплення (SMT), де електронні компоненти безпосередньо встановлюються на поверхню друкованих дощок (PCB) . на відміну від традиційних компонентів з проводами або шпильками, пакет BGA використовує безліч металевих сплавів, розташованих у сітці.

Ці кульки для паяльних робіт, як правило, виготовляються з олова/свинцю (SN/PB 63/37) або олово/свинцю/срібло (sn/pb/ag) сплавів .

Переваги BGA над SMDS:

Сучасні друковані друковані препарати щільно упаковані з електронними компонентами ., оскільки кількість компонентів збільшується, так і розмір плати ланцюга ., щоб мінімізувати розмір друкованої плати, компоненти SMD та BGA використовуються тому, що вони є компактними і потребують менше місця .}}

Хоча обидві технології допомагають зменшити розмір борту,Компоненти BGA пропонують кілька різних переваг-По, поки вони правильно припаять, щоб забезпечити надійне з'єднання .
