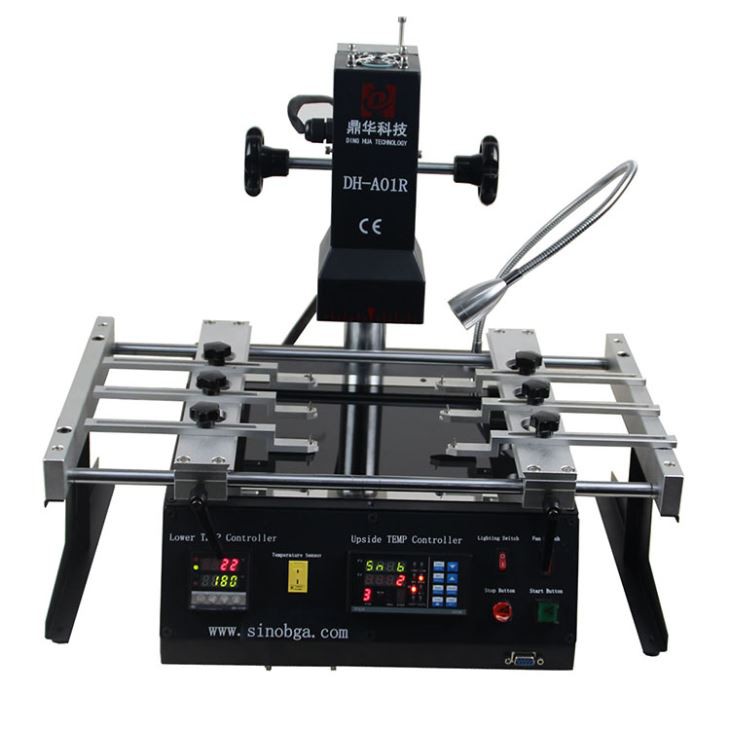

IR BGA Rework Station
The IR6500 BGA machine is a ball grid array rework station, which is used for repairing and reworking printed circuit boards (PCBs) that contain BGA components. BGA components are integrated circuits that are mounted onto a PCB using a grid of balls as the means of electrical interconnection, instead of traditional leads. The IR6500 BGA machine is equipped with 2 ІЧ -опалення, цифрові панелі та тестовані температури, які використовуються для видалення та заміни компонентів BGA під час процесу переробки .
Опис
1. Застосування клавіатури комп'ютер BGA Machin
АНIR BGA Rework Stationє спеціалізованим інструментом, який використовується для видалення та заміни компонентів масиву кульової сітки (BGA) на друкованих платінфрачервоне (ІЧ) опалення. На відміну від станцій Hot-Air, він нагріває компонентирівномірно і ніжно, зменшення ризику пошкодження тепла або зміщення компонентів
Материнська плата комп'ютера, смартфона, ноутбука, логічної дошки Macbook, цифрова камера, кондиціонер,
Телевізор та інші електронні пристрої
Обладнання з медичної галузі, комунікаційної галузі, автомобільної промисловості тощо .
Підходить для різних видів мікросхем: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDF N, TSOP, PB GA, CPGA,
Світлодіодний чіп .

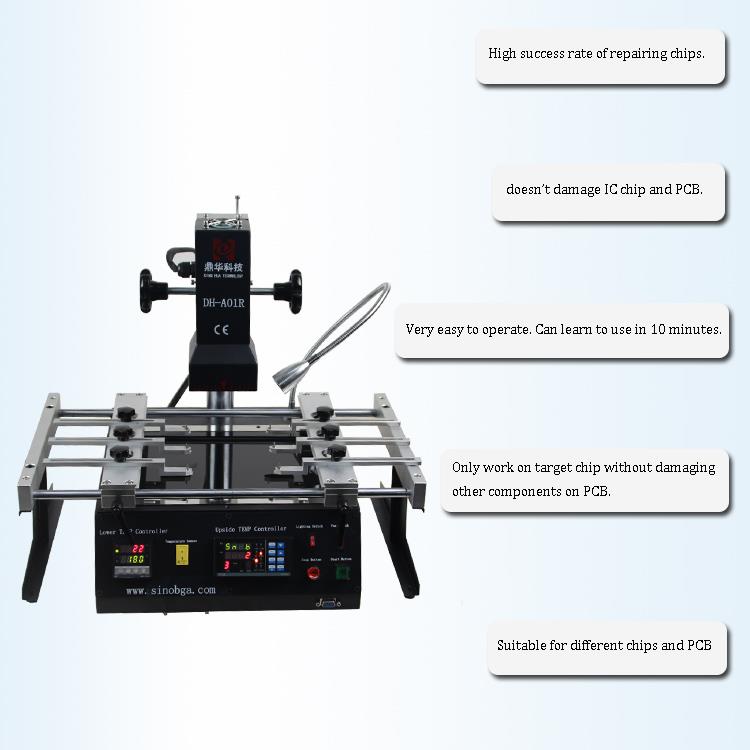

2.Особливості продукту клавіатури комп'ютер BGA Machine
(Клавіатура комп'ютер BGA Machine)
3. Специфікація
| Блок живлення машини для переробки BGA | 110 ~ 250 В 50/60 Гц |
| Оцінка потужності | 2300W |
| Верхній ІЧ | 450W |
| Нижній ІЧ | 1800W |
| Позиціонування | V-Groove, рухома платформа з універсальними світильниками |
| Температура, що контролює систему переробки BGA | Термопара K-типу, закрита цикл |
| Точність температури найкращої машини для переробки BGA | 2 градусів для ремонту BGA BGA для материнської плати ноутбука |
| Розмір друкованої плати | 320*360 мм |
| Розмір чіпа | 2*2 ~ 80*80 мм |
| ТЕМПЕРСЬКИЙ Порт BGA Переробити інструменти | 1 шт. |
| Вимір | L480*W370*H390 мм |
| Груба вага | 15,5 кг |

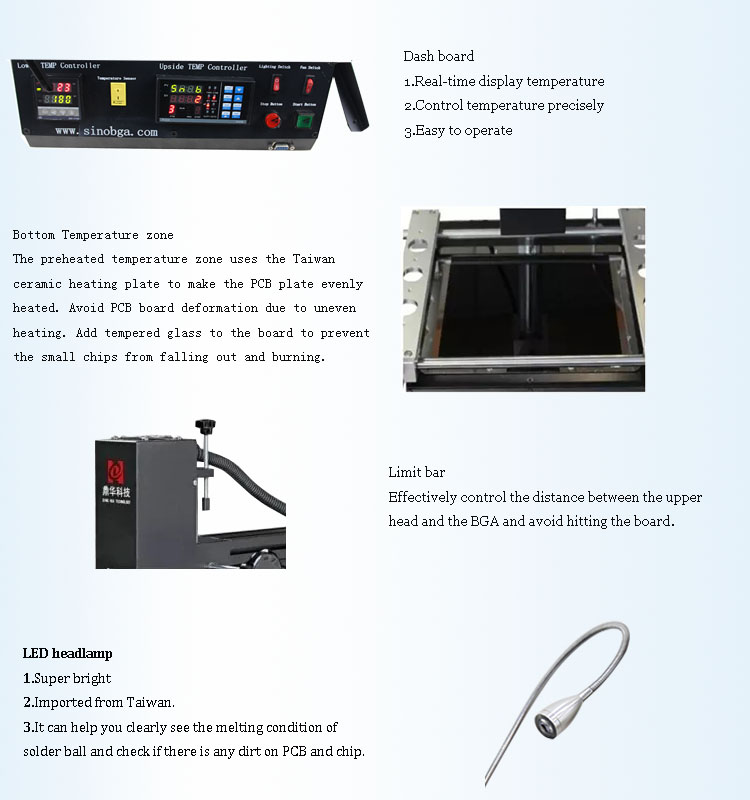

4. Деталі
(Клавіатура комп'ютер BGA Machine)
1. Дві інфрачервоні зони нагріву;
2. Світлодіодний фара;
3. Пробка інформаційної панелі;
4. li mit bar .
ЗIR6500 BGA Rework Machineзазвичай використовується в середовищах ремонту електроніки та виробництва для ремонту та заміни компонентів BGA на друкованих платах (PCB) . Загальні програми IR6500 включають:
- Ремонт PCB: Використовується для видалення пошкоджених або несправних компонентів BGA з ПХБ та заміни їх на нові .
- Оновлення друкованої плати: Вмикає заміну застарілих або застарілих компонентів BGA на новіші, більш вдосконалені версії .
- Виробництво PCB: Допомагає розміщувати компоненти BGA на друковані композиції під час виробничого процесу .
- Зворотна інженерія: Допомагає в аналізі та вивченні конструкції компонентів BGA на друкованій платі .
- Розробка прототипу: Підтримує розробку та тестування прототипів PCB, що містять компоненти BGA .
Машина для переробки BGA IR6500 є важливим інструментом для компаній та осіб, які беруть участь у ремонті та виготовленні електронних пристроїв, які використовують компоненти BGA .
6. Упаковка та відвантаження
(Клавіатура комп'ютер BGA Machine)
7. Пов’язані знання
АНIR BGA (інфрачервона масив сітки з кулькою)є спеціалізованою машиною, яка використовується для видалення та заміни компонентів BGA на друкованих платах (PCB) ., як правило, використовуєтьсяІнфрачервона технологія опаленняДля нагрівання PCB, і компонента BGA одночасно, що дозволяє безпечно видалити та замінити компонент .
Станції BGA переробляються в різних розмірах та конфігураціях, починаючи від невеликих одиниць до великих, мультизонних систем ., вони також можуть мати різні типи технологій нагріву, такі як конвекційне опалення або переробка гарячого повітря .}
Основна перевага використання ІЧ -переробної станції BGA - це її здатність рівномірно нагрівати компоненти BGA, зменшуючи ризик пошкодження компонента, або друкованої плати під час процесу переробки . Це робить ІЧ -переробні станції для ремонту та виробництва PCB, особливо в галузях, де висока надійність є критичною вимогою .
