Верстат для переробки оптичного SMD з гарячим повітрям
Верстат для паяння гарячого повітря оптичного smd 1. Швидкий попередній перегляд: ми постачаємо машину для паяння BGA DH-A5 із кращою продуктивністю. Ми присвятили себе паяльній машині bga та автоматичному обладнанню, що охоплює більшу частину Індії, Європи та американського ринку. Ми очікуємо, що станемо вашим довгим часом. партнер команди в Китаї. 1....
Опис
Машина для переробки оптичних smd гарячим повітрям
1. Швидкий попередній перегляд:
Ми постачаємо машину для переробки BGA DH-A5 із кращою продуктивністю. Ми присвятили себе переробці та
автоматичне обладнання, що охоплює більшу частину Індії, Європи та американського ринку. Ми очікуємо стати
ваш давній партнер у команді в Китаї.
1. Специфікація
Специфікація | ||
1 | Загальна потужність | 6800W |
2 | Верхній нагрівач | 1200W |
3 | Нижній нагрівач | 2-й 1200Вт, 3-й ІЧ обігрівач 4200Вт |
4 | потужність | AC220V±10％50Hz |
5 | Водій | Використовується сервопривід. Повністю автоматичний вибір, розміщення, паяння та відпаювання, охолодження. |
6 | Режим роботи | Два режими: ручний і автоматичний, сенсорний екран HD, інтелектуальна людина-машина, налаштування цифрової системи. |
7 | пристрій подачі стружки | автомат, для стружки 1*1~80*80 мм |
8 | Оптичний об'єктив камери CCD | Автоматичний вперед / назад, вправо / вліво |
9 | Збільшення камери | 10x - 220x |
10 | Тонка настройка верстака: | ±15 мм вперед/назад, ±15 мм праворуч/ліворуч |
11 | Позиціонування BGA | Лазерна позиція, швидка та точна позиція pcb та bga |
12 | Максимальна швидкість повітря | Можна регулювати за допомогою регулювальної ручки, запобігаючи переміщенню крихітного BGA. |
13 | Позиціонування друкованої плати | Інтелектуальне позиціонування, друковану плату можна регулювати в напрямку X, Y за допомогою «5 точок опори» + кронштейн друкованої плати з V-подібним пазом + універсальні кріплення. |
14 | Контроль температури | Датчик K, замкнутий контур, керування ПЛК, сервопривід |
15 | Точність розміщення: | ±0.01 мм |
16 | Точність температури | ±1 градус |
17 | Освітлення | 2 світла, незалежно від того, чи спостерігаєте ви за чіпом/друкованою платою з будь-якої точки зору, немає тіні |
18 | Зберігання температурного профілю | більше 50000 груп |
19 | Запис температурних профілів | повний запис тимчасових профілів (добре для аналізу) |
20 | Розмір друкованої плати | Макс. 420×470 мм Мін. 22×22 мм |
21 | BGA чіп | 2x2 - 80x80 мм |
22 | Мінімальна відстань між стружками | 0.15 мм |
23 | Зовнішній датчик температури | 5 шт |
24 | Розміри | 730х670х940 мм |
25 | Вага нетто | 91 КГ |
2. Особливості продукту та переваги паяльної станції DH-A5 BGA
Основні характеристики паяльної станції DH-A5 BGA:
1. Сильний і ідеальний вибір функцій
2. З вісьмома температурними хвилями в програмному забезпеченні пам'яті
3. Можна вибрати правильну температурну хвилю відповідно до запитів на пайку/розпайку
4. Інтелектуальне нагрівання температурної хвилі
5. Можна досягти автоматичного спаювання/відпаювання
6. регульована лампа та лазер
7. Підходить для розпаювання компонентів під будь-яким кутом
8. Інтелектуальний контроль температури PID може уникнути пошкодження мікросхеми через швидке або безперервне нагрівання
9. Гарна система гарячого розплаву та використовує технологію інфрачервоного зварювання
10. Тепло легко проколоти та рівномірно розподілити, може підійти для різних комп’ютерів, ноутбуків та компонентів PlayStation BGA
11. Зручний інтерфейс роботи «людина-машина» та ідеальний РК-дисплей
12. Ергономічний дизайн, практичний і простий у використанні
13. Гарантія: 1 рік
Ефективність реального ремонту DH-A5 BGA Rework Station:

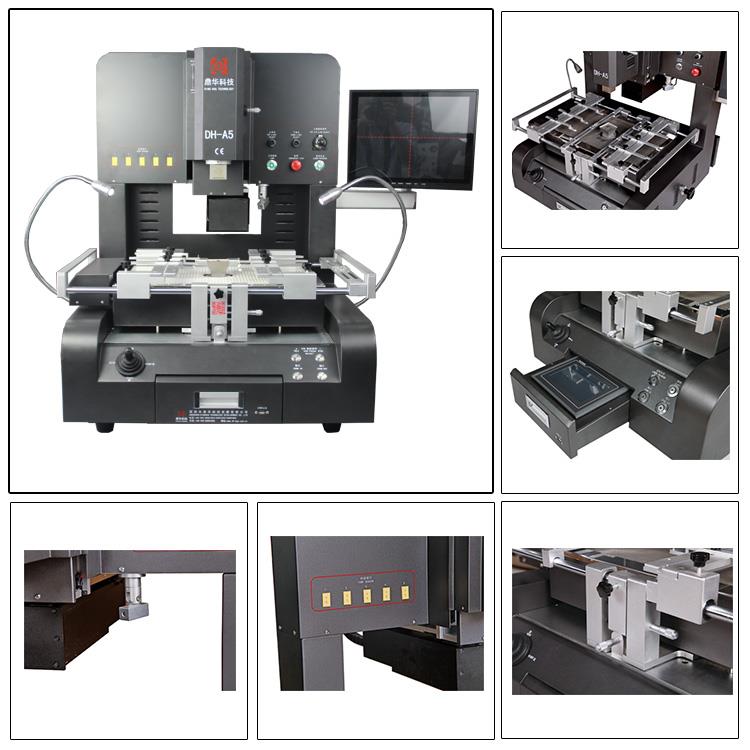

4. Детальні зображення DH-A5 BGA REWORK STATION
Живильник стружки
Повністю автоматичний пристрій подачі стружки, доступний пристрій подачі стружки для 1*1~80*80 мм
Зона попереднього ІЧ-підігріву
Нагрівальні труби з вуглецевого волокна, темне світло легше поглинається друкованою платою/чіпом і антивисокотемпературним склом
їх покриття може запобігти потраплянню дрібних компонентів і пилу всередину.

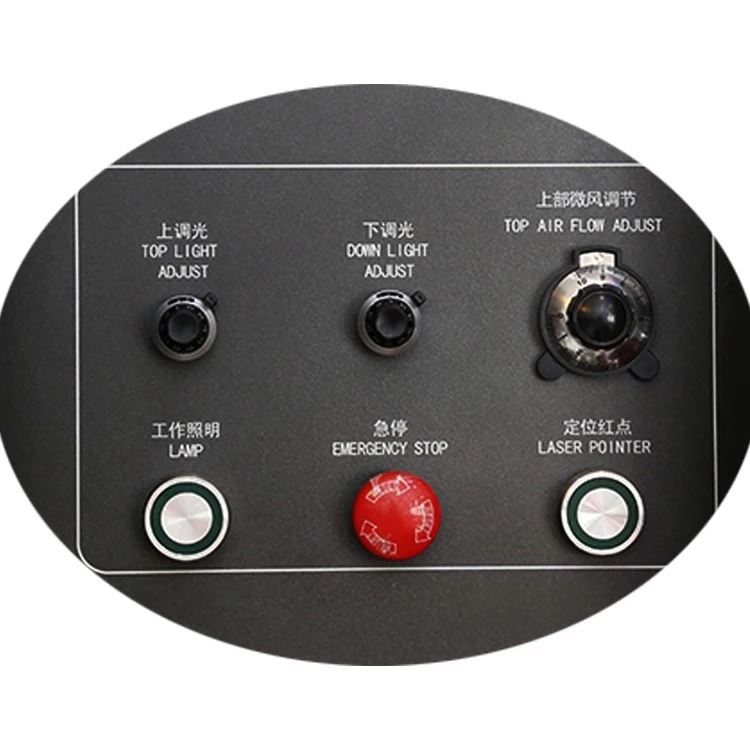

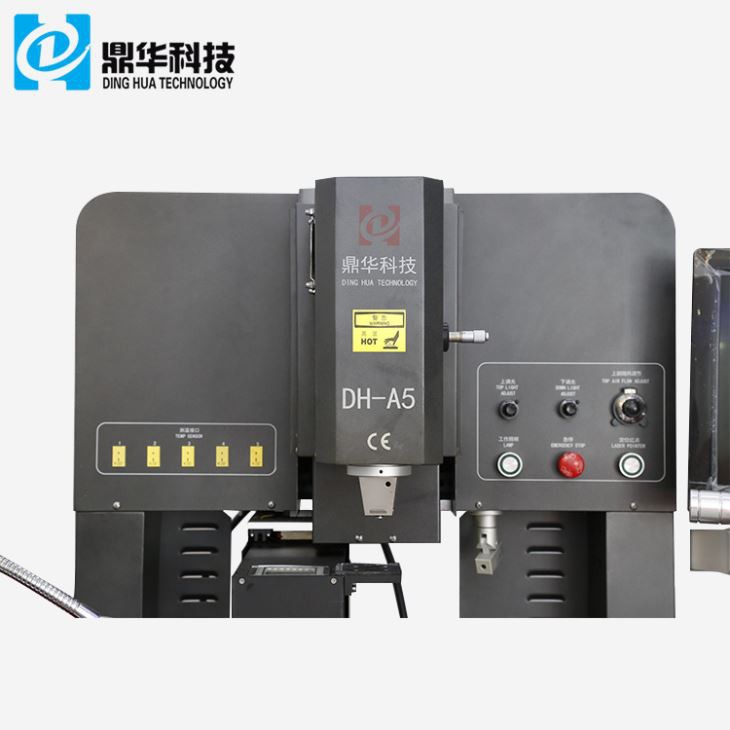

Функціональні кнопки
1. Кнопки регулювання повітряного потоку, його можна оновити до повністю автоматичного (програмується), особливо для невеликих
точні компоненти.
2. Перемикач світла: 2 світла можуть допомогти вам спостерігати за друкованою платою або мікросхемою з будь-якого погляду та без тіні.
3. Аварійна кнопка, оптичні кнопки регулювання освітлення та лазерне позиціонування тощо.
Екран монітора
1980P, 15 дюймів, збільшення 10x~220x, вони можуть допомогти технікам краще спостерігати за всіма точками на мікросхемі та друкованій платі.

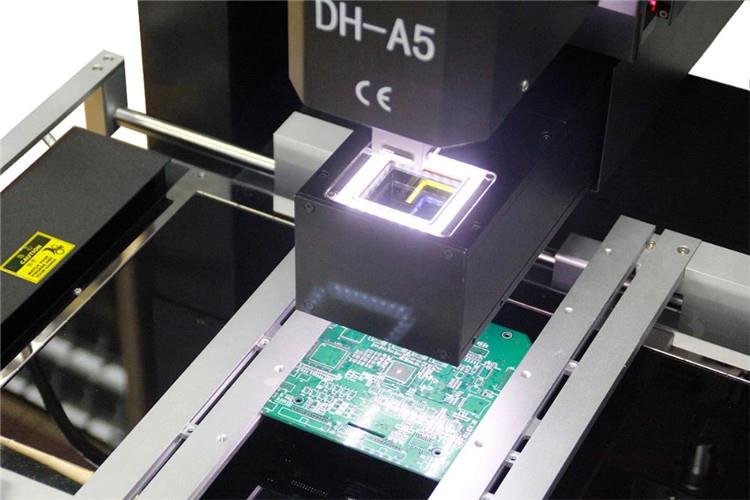

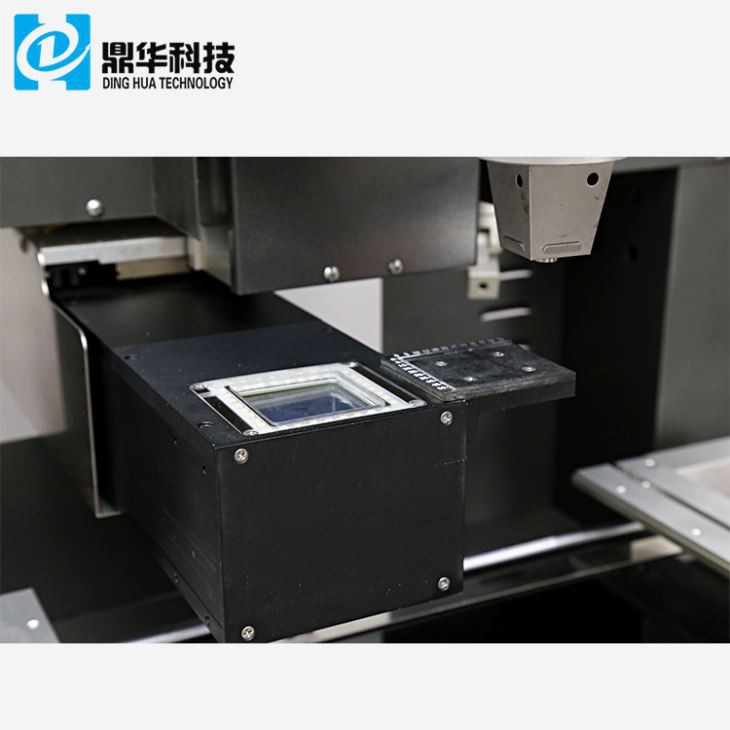

Оптична камера CCD
Імпортований з Японії, він має дві сторони, які можуть створювати точки мікросхеми та друкованої плати, що спостерігаються на екрані монітора, з розміром до 5~10 мільйонів пікселів.
6. Упаковка, доставка та послуги DH-A5 BGA REWORK STATION

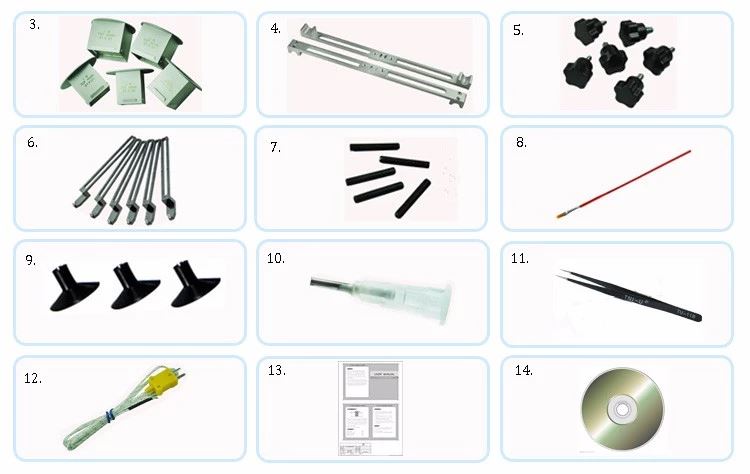

Пакувальний лист
1, DH-380 паяльна станція BGA (сенсорний екран) 1 комплект
2, Displaye 1 комплект
3, Вакуумна присоска Pad 3 шт
4, DH-380 специфікація (інструкція) 1 копія
5, Насадка для гарячого повітря 5 штук (31*31/38*38/41*41/34*34/55*55)
6, Ненормальний затиск 6 шт
7, ручка Blossom 6 шт
8, опорний гвинт 6 шт
9, Зовнішній датчик температури 1 шт
Деталі доставки
За допомогою DHL, TNT, FEDEX, авіаперевезень, морських перевезень і наземного транспорту тощо потрібно 3~30 днів, щоб прибути до пункту призначення відповідно до різних способів доставки.
7. Переваги паяльної станції Dinghua BGA:
Чому обирають нас
Ми є професійним виробником паяльних станцій BGA. І в цій сфері більше 13 років.
Займається дизайном, розробкою, виробництвом і продажем.
2.Наша машина найкраща за якістю з низькою ціною. Користуються популярністю серед ремонтних майстерень і навчальних закладів по всьому світу.
Ласкаво просимо стати нашим агентом.
3. Швидка доставка: FedEx, DHL, UPS, TNT і EMS. Багато моделей постійно в наявності.
4. Оплата: Western Union, PayPal, T/T.
5.OEM та ODM вітаються.
6.Вся машина буде оснащена посібником користувача та компакт-диском.
