Повністю автоматична оптична станція реболлінгу BGA

Повністю автоматична паяльна станція BGA HD-A5 — це високоякісна машина для ремонту/складання з імпортною оптикою

CCD-камера, автоматична подача чіпів, яка може завантажувати чіп розміром до 80*80 мм і вагою менше 5 кг,

особливо повний запис температурних профілів дуже корисний для міжнародної компанії, оскільки їм це потрібно

аналізувати результати паяння та розпаювання за різних температур і часу тощо.

Виробничі параметри повністю автоматичної оптичної станції реболлінгу bga

Деталі виробництва повністю автоматичної оптичної станції реболлінгу bga

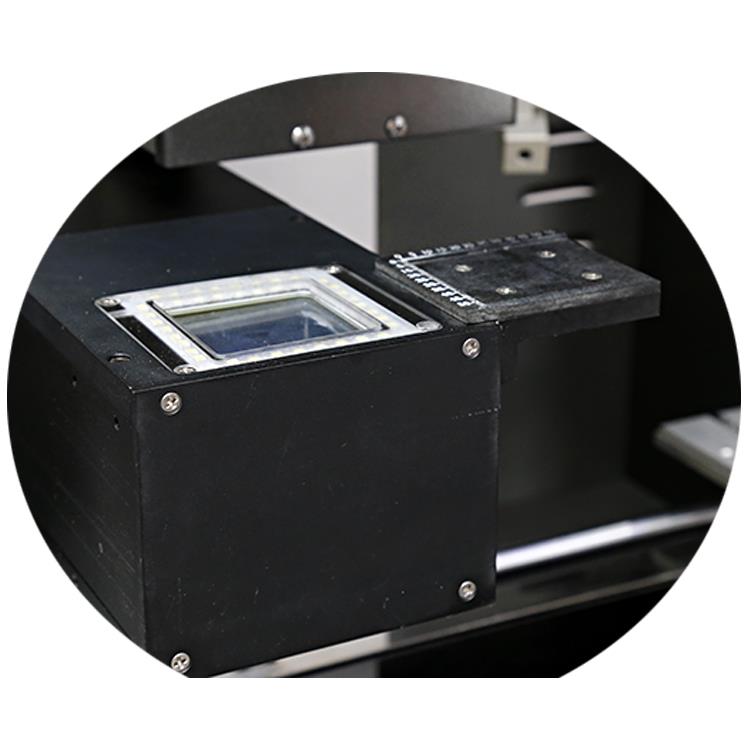

Оптична ПЗЗ-камера та пристрій подачі стружки

Імпортована оптична камера CCD із функцією поділу на два кольори, один колір — це точки чіпів, один — точки на друкованій платі,

обидва вони відображаються на екрані дисплея.

Пристрій подачі стружки, він може автоматично переносити стружку для збирання або заміни, розмір стружки може бути до 80*80 мм, і

навантаження менше 5 кг.

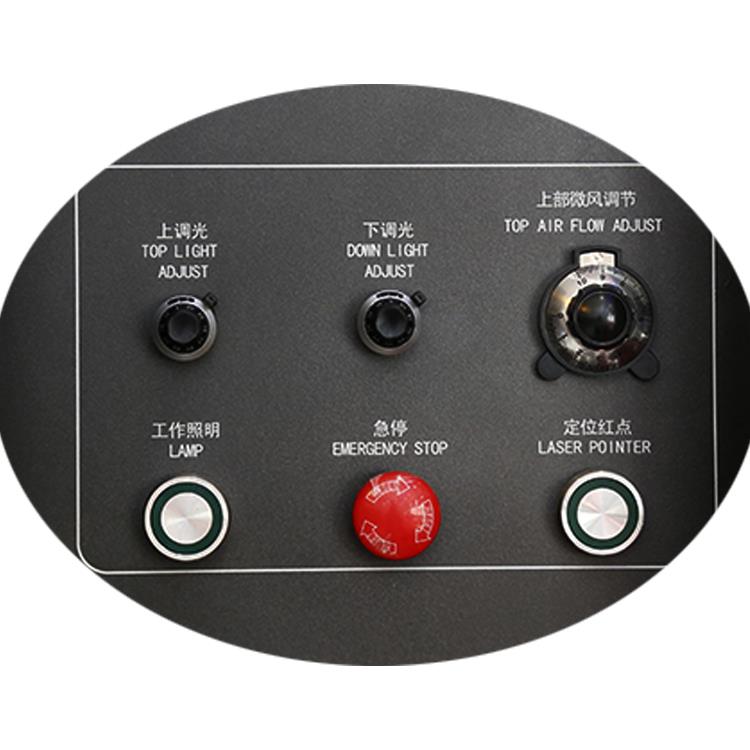

Регулювання верхнього повітряного потоку може бути ручним або автоматичним, особливо корисним для ремонту мікрочіпів.

Регулювання верхнього/нижнього освітлення, використовується для оптичних світлових джерел CCD, які відображаються на екрані монітора.

Аварійна кнопка, її можна натиснути в будь-який час, якщо потрібно, тоді машина негайно зупиниться.

Лазерне позиціонування, яке може допомогти друкованій платі чи мікросхемі знайти правильне положення на верстаку.

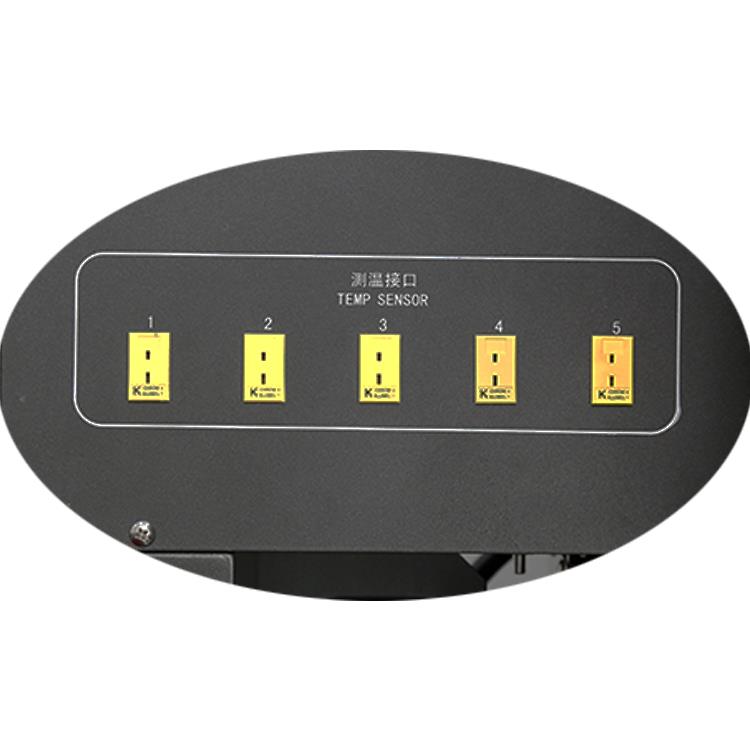

Кілька термопар можуть краще тестувати та перевіряти різні зони нагріву, щоб краще калібрувати температуру

у разі будь-якої температури нижче або вище.

Зона інфрачервоного попереднього нагріву складається з 6 частин волоконних нагрівальних трубок і покрита гальковим екраном, який може запобігти

будь-які дрібні компоненти, навіть незважаючи на потрапляння пилу, і це яскраве світло легко поглинається світлом

PCB, при ремонті малої PCB, 4 з них можна вимкнути.

Як працює автоматична паяльна станція BGA:

Атестація продукту повністю автоматичної оптичної станції реболлінгу bga

Наразі наші клієнти мають Foxconn, Lenovo та Huawei тощо, деякі з них використовують переробку bga

станція більше 7 років, і відображає дуже добре.

Це одна з вершин айсберга майстерні, і BGA паяльна станція DH-A5 збирається, інші

налагодження, чиста підлога і охайне укладання є однією з обов'язкових умов хорошої якості.

Нагороджений CE, патентами та системою сертифікації якості продукції тощо, які є знаком відмінної продукції.

FAQ:

Кілька порад щодо ремонту

Який розмір друкованої плати ви часто ремонтуєте?

Визначте розмір робочої поверхні паяльного столу BGA, який ви купуєте. Як правило, розмір звичайних ноутбуків і материнських плат комп'ютерів не перевищує 420x400 мм. Це основний орієнтир при виборі моделі.

Розмір чіпа, який часто паяють

Важливо знати як максимальний, так і мінімальний розмір чіпа. Як правило, постачальник надає чотири насадки. Розмір найбільшої та найменшої стружки визначатиме розмір насадки, яку вам потрібно вибрати.

Розмір блоку живлення

Як правило, основні кабелі живлення в індивідуальних ремонтних майстернях мають переріз 2,5 мм². При виборі BGA-ремонтної станції номінальна потужність не повинна перевищувати 4500 Вт. Якщо це так, це може спричинити труднощі з під’єднанням кабелю живлення.

З функцією

Чи має 3 температурні зони?

Три температурні зони повинні включати верхню нагрівальну головку, нижню нагрівальну головку та інфрачервону зону попереднього нагріву. Ці три зони є стандартною конфігурацією. Зараз деякі продукти на ринку мають лише дві температурні зони, що складаються з верхньої нагрівальної головки та інфрачервоної зони попереднього нагріву. Рівень успіху зварювання для цих моделей дуже низький, тому обов’язково перевірте це під час покупки.

Чи може нижня нагрівальна головка рухатися вгору та вниз?

Нижня нагрівальна головка повинна мати можливість переміщатися вгору і вниз. Це одна з важливих особливостей паяльної станції BGA. Під час роботи з відносно великими друкованими платами сопло нижньої нагрівальної головки призначене для забезпечення допоміжної підтримки через конструктивний дизайн. Якщо він не може рухатися вгору-вниз, він не виконуватиме цю роль, і відсоток успішного зварювання буде значно знижений.

Чи має він функцію інтелектуального налаштування кривої?

Налаштування температурного профілю є одним із найважливіших аспектів під час використання паяльної станції BGA. Якщо температурна крива встановлена ​​неправильно, рівень успіху зварювання буде дуже низьким, і зварювання або розбирання можуть бути неможливими. Зараз на ринку є продукти, такі як GM5360 від Goldpac Technology, які пропонують зручні налаштування температурної кривої.

Чи є у нього функція повторного паяння?

Якщо налаштування температурної кривої є неточними, використання цієї функції може значно підвищити рівень успіху зварювання. Температуру зварювання можна регулювати в процесі нагріву.

Чи має функцію охолодження?

Як правило, для охолодження використовуються вентилятори перехресного потоку.

Чи є вбудований вакуумний насос?

Вбудований вакуумний насос зручний для поглинання мікросхеми BGA при її розбиранні.
