Паяльна станція BGA для мобільних пристроїв

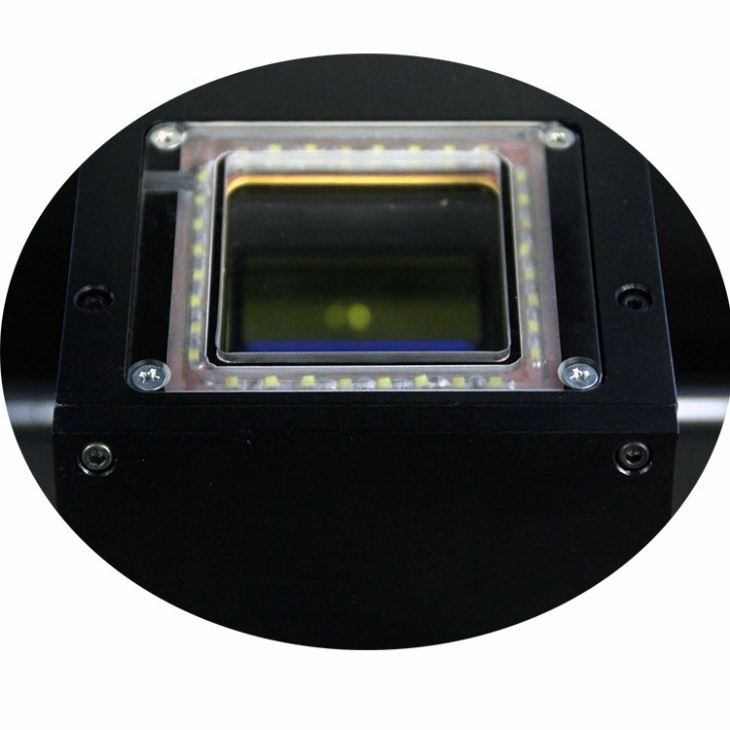

1. Система оптичного вирівнювання HD CCD для позиціонування
2. Покращена функція безпеки з аварійним захистом
3. Верхня нагрівальна головка та монтажна головка 2 в 1
4. Верхній повітряний потік регулюється відповідно до потреб будь-яких чіпсів
Опис

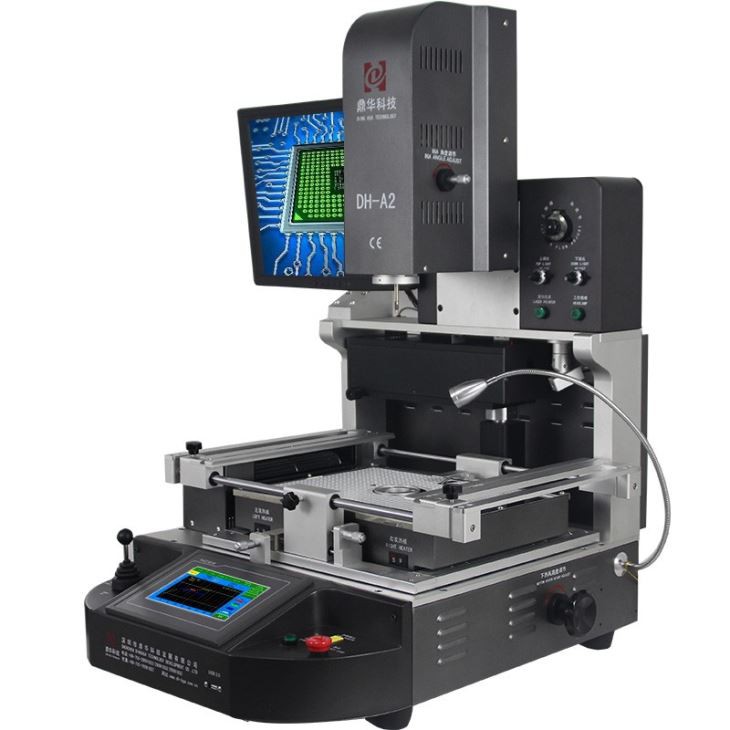

Паяльна станція DH-A2 BGA для мобільних пристроїв
Паяльна станція BGA для ремонту мобільних телефонів призначена для ремонту друкованих плат мобільних телефонів. Ця станція використовується для заміни таких компонентів, як інтегральні схеми, центральні процесори, графічні процесори та інші електронні частини на платі друкованої плати. Його також можна використовувати для видалення або заміни несправних компонентів. Особливості включають регульовану температуру та тиск повітря, автоматичну подачу припою та високоточні рамки розміщення.
Параметр паяльної станції DH-A2 BGA для мобільних пристроїв
| Технічні характеристики | ||
| 1 | Загальна потужність | 5400W |
| 2 | 3 автономних обігрівача | Верхнє гаряче повітря 1200 Вт, нижнє гаряче повітря 1200 Вт, нижній інфрачервоний попередній нагрів 2700 Вт |
| 3 | Напруга | 110~240 В +/-10% 50/60 Гц |
| 4 | Електричні частини | 7-дюймовий сенсорний екран + високоточний інтелектуальний модуль контролю температури + драйвер крокового двигуна + ПЛК + РК-дисплей + оптична система CCD з високою роздільною здатністю + лазерне позиціонування |
| 5 | Контроль температури | K-сенсор із замкнутим контуром + автоматична компенсація температури PID + модуль температури, точність температури в межах ±2 градусів. |
| 6 | Позиціонування друкованої плати | V-подібний паз + універсальне кріплення + рухома полиця для друкованої плати |
| 7 | Застосовний розмір друкованої плати | Макс. 370x410 мм, мінімум 22x22 мм |
| 8 | Відповідний розмір BGA | 1*1мм~80х80мм |
| 9 | Розміри | 600x700x850 мм (Д*Ш*В) |
| 10 | Вага нетто | 70 кг |

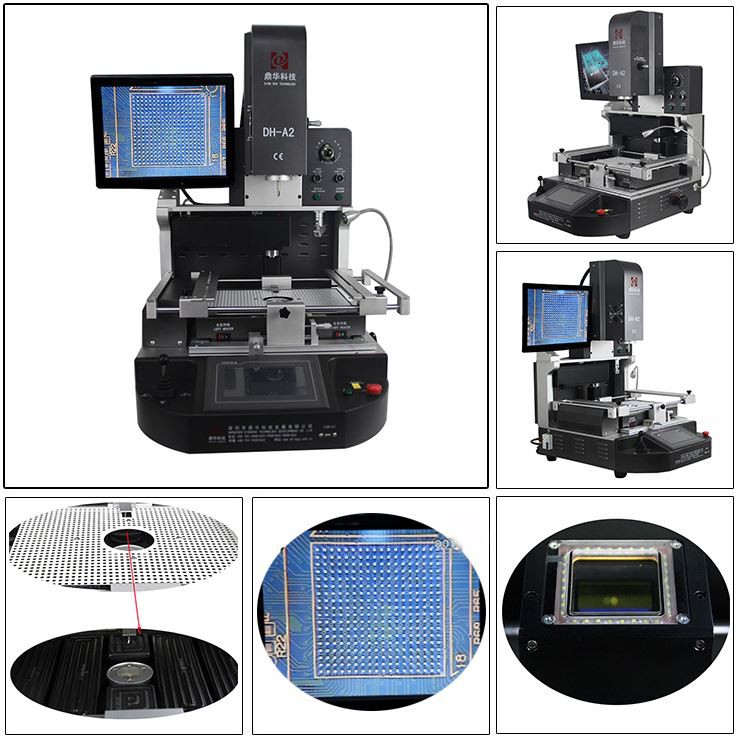

Для різних поглядів на паяльну станцію BGA
Деталі ілюстрації до паяльної станції BGA
Розширені функції
① Верхній потік гарячого повітря регулюється відповідно до потреб будь-яких чіпсів.
② Розпаювання, монтаж і автоматичне паяння.
③ Вбудоване лазерне позиціонування сприяє швидкому позиціонуванню для PCBa.
④ Інфрачервона система обігріву з трьома незалежними обігрівачами.
⑤ Монтажна головка з вбудованим пристроєм для перевірки тиску для захисту друкованої плати від пошкодження.
⑥ вбудований вакуум у монтажній головці автоматично підхоплює мікросхему BGA після завершення розпаювання.
1. Машина: 1 комплект
2. Все упаковано в стабільні та міцні дерев'яні ящики, придатні для імпорту та експорту.
3. Верхня насадка: 3 шт. (31*31 мм, 38*38 мм, 41*41 мм)
Нижня насадка: 2шт (34*34 мм, 55*55 мм)
4. Брус: 2 шт
5. Ручка слива: 6 шт
6. Кріплення універсальне: 6 шт
7. Опорний гвинт: 5 шт
8. Пензель-ручка: 1 шт
9. Вакуумний стакан: 3 шт
10. Голка вакуумна: 1 шт
11. Пінцет: 1 шт
12. Провід датчика температури: 1 шт
13. Профінструкція: 1 шт
14. Навчальний CD: 1 шт
Кілька поширених запитань про те, як встановити температуру для BGA Rework Station для мобільних пристроїв:
1, надлишковий потік і забруднення:На поверхні BGA забагато флюсу, а сталева сітка, кульки припою та стіл для розміщення кульок нечисті чи сухі.
2, Умови зберігання:Паяльна паста і кульки припою не зберігаються в холодильнику при температурі 10 градусів. PCB і BGA можуть бути вологими і не були запеченими.
3, карта підтримки PCB:Під час пайки BGA, якщо опорна плата друкованої плати затягнута занадто щільно, не буде місця для теплового розширення, що може спричинити деформацію та пошкодження плати.
4, Різниця між свинцевим і безсвинцевим припоєм:Свинцевий припій плавиться при 183 градусах, тоді як безсвинцевий припій плавиться при 217 градусах. Етилований припій має кращу текучість, тоді як припій, що не містить свинцю, менш текучий, але екологічно чистий.
5, Очищення інфрачервоної нагрівальної плити:Темну інфрачервону нагрівальну пластину внизу не слід очищати рідкими речовинами. Для чищення використовуйте суху ганчірку та пінцет.

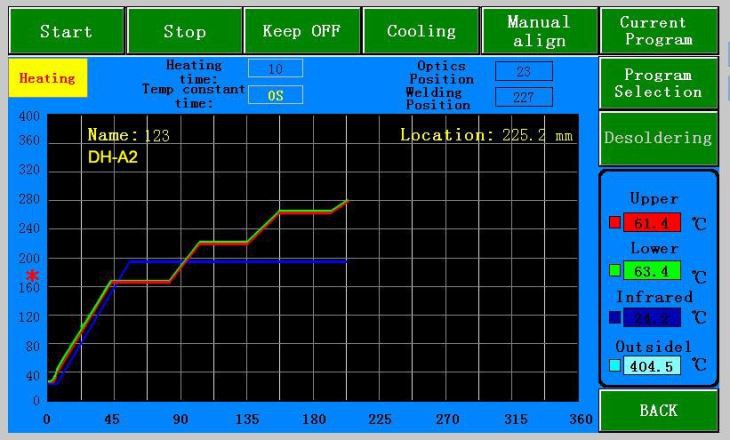

6, Регулювання температурних кривих:Якщо виміряна температура не досягає 150 градусів після завершення другої стадії (стадії нагрівання), цільову температуру на температурній кривій другої стадії можна збільшити або час постійної температури можна продовжити. Як правило, вимірювання температури має досягати 150 градусів після завершення другого циклу кривої.
7, Максимальна допустима температура:Максимальна температура, яку може витримати поверхня BGA, становить менше 250 градусів для свинцевого припою (стандарт 260 градусів) і менше 260 градусів для безсвинцевого припою (стандарт 280 градусів). Для отримання точної інформації зверніться до специфікацій BGA замовника.
8, Регулювання часу оплавлення:Якщо час оплавлення занадто короткий, помірно збільште час постійної температури секції оплавлення та подовжте час за потреби.
Хоча налаштування температурної кривої для паяльної станції BGA може бути складним, її потрібно перевірити лише один раз. Після збереження температурної кривої її можна використовувати кілька разів. Терпіння та ретельна увага під час процесу налаштування є важливими для того, щоб переконатися, що станція паяльної обробки BGA налаштована правильно, що забезпечує високу ефективність повторної обробки.
