SMT Pick & Place Reball System
1. Система оптичного вирівнювання 2. Лазерне позиціонування 3. Верхній нагрівач і сопло 2 в 14. Інтерфейс сенсорного екрана HD
Опис
SMT Pick & Place Reball System
Система Auto Reball – це, ймовірно, конкретна марка чи модель обладнання, яке використовується у виробництві чи ремонті електроніки.
Це може бути машина чи інструмент, призначений для збирання та розміщення невеликих компонентів на друкованій платі або для повторного шарування (заміни) несправних
компоненти на платі. Без додаткового контексту чи інформації важко дати більш детальне пояснення.
Демонстрація операції:
Розпаювання BGA кульки та олова
Технічні характеристики:
| 1 | Загальна потужність | 5200w |
| 2 | 3 автономних обігрівача | Верхнє гаряче повітря 1200 Вт, нижнє гаряче повітря 1200 Вт, нижній інфрачервоний попередній нагрів 2700 Вт |
| 3 | Напруга | AC220V±10% 50/60Hz |
| 4 | Електричні частини | 7-дюймовий сенсорний екран + високоточний інтелектуальний модуль контролю температури + драйвер крокового двигуна + ПЛК + РК-дисплей + оптична система CCD з високою роздільною здатністю + лазерне позиціонування |
| 5 | Контроль температури | K-сенсор із замкнутим контуром + автоматична компенсація температури PID + модуль температури, точність температури в межах ±2 градусів. |
| 6 | Позиціонування друкованої плати | V-подібний паз + універсальне кріплення + рухома полиця для друкованої плати |
| 7 | Застосовний розмір друкованої плати | Макс. 370x410 мм, мінімум 22x22 мм |
| 8 | Відповідний розмір BGA | 2х2мм~80х80мм |
| 9 | Розміри | 600x700x850 мм (Д*Ш*В) |
| 10 | Вага нетто | 70 кг |
Застосування:
характеристика:

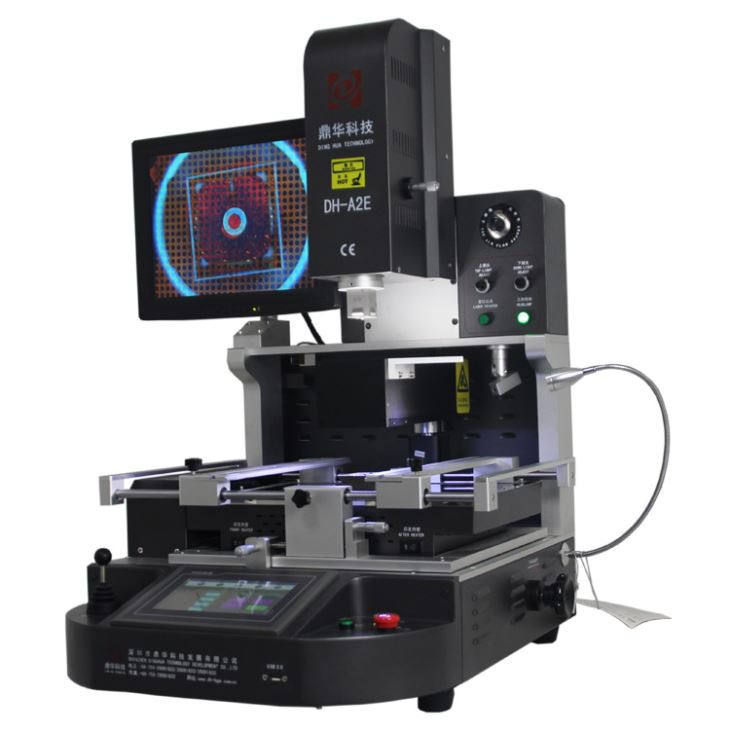

SMT Pick & Place Reball System DH-A2E
DH-A2E призначений для переробки SMD / BGA / uBGA / QFN / світлодіодів на малих і середніх вузлах друкованої плати з
ємність друкованої плати до 18"/450 мм. Він оснащений розширеними функціями, які забезпечують багато переваг, включаючи найвищі
продуктивність і якість паяння доступні в будь-якому місці, але вони залишаються простими в налаштуванні та використанні. тільки з найкращим
компоненти для оптимальної точності, яка є нашою найбільш продаваною системою та однією з найефективніших паяльних станцій BGA
світовий.
Пакувальний лист:
Матеріали: Міцний дерев'яний корпус + дерев'яні бруски + стійка перламутрова бавовна з плівкою
Пензель-ручка 1шт
Інструкція з експлуатації 1шт
1шт CD відео
3 шт верхніх насадок
2 шт. нижніх насадок
6 шт універсальних світильників
6 шт. закріплених гвинтів
4 шт опорний гвинт
Розмір присоски: діаметри 2,4,8,10,11 мм
Внутрішній шестигранний ключ: M2/3/4
Розмір: 81*76*85 см
Вага брутто: 115 кг
Доставка кур’єрською службою FedEx, DHL, UPS тощо протягом 3-5 днів
