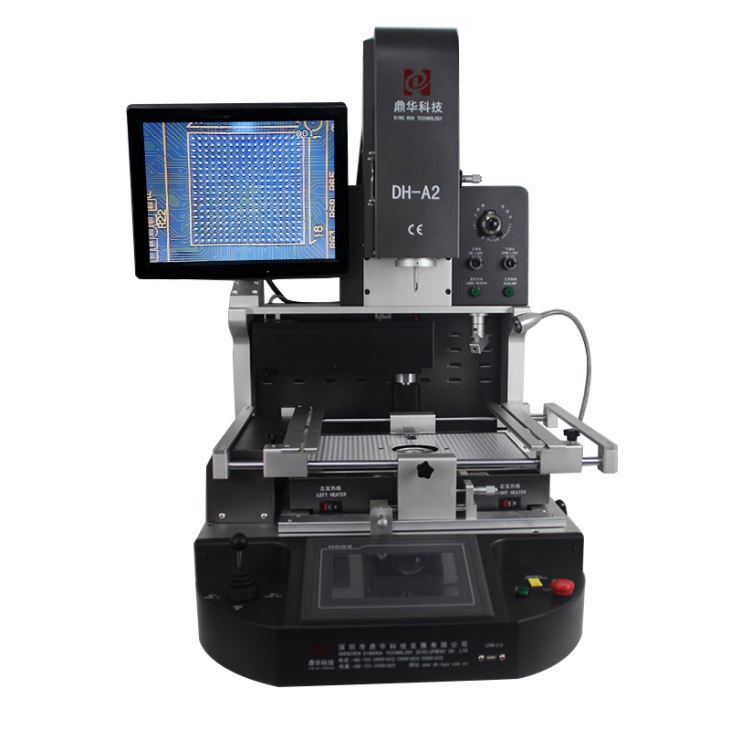

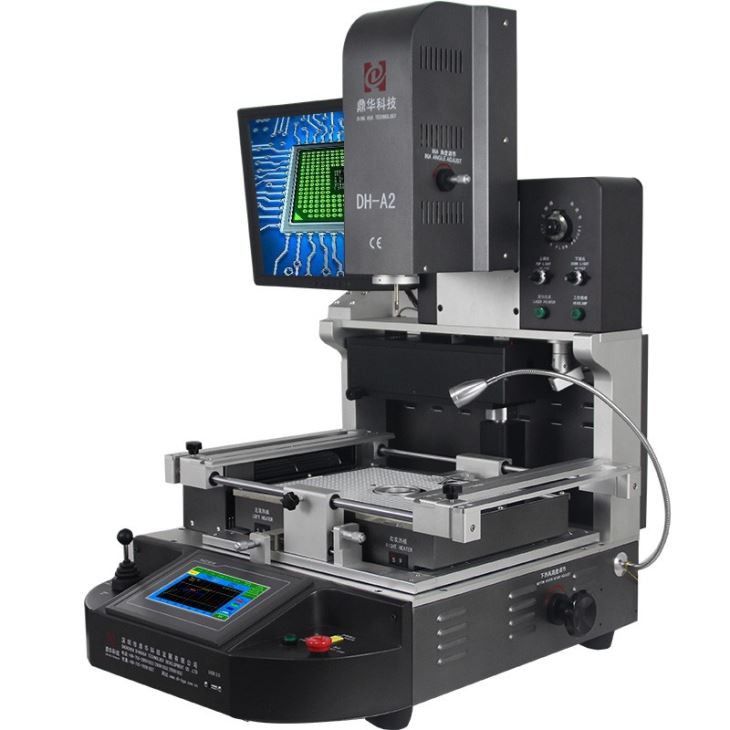

Паяльна станція BGA переробна

Паяльна станція BGA переробна

1. застосування оптичного вирівнювання BGA Ребаллінг станції

Можна відновити материнську плату комп'ютера, смартфона, ноутбука, MacBook логічна дошка, цифрова камера, Кондиціонер, телевізор та інше електронне обладнання з медичної промисловості, комунікаційної промисловості, автомобільної промисловості і т. д.

Припій, reball, запугління різні види фішок: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TQFP, TSOP, PBGA, CPGA, світлодіодні чіп.

2. Особливості продукту оптичного вирівнювання BGA Reballing станція

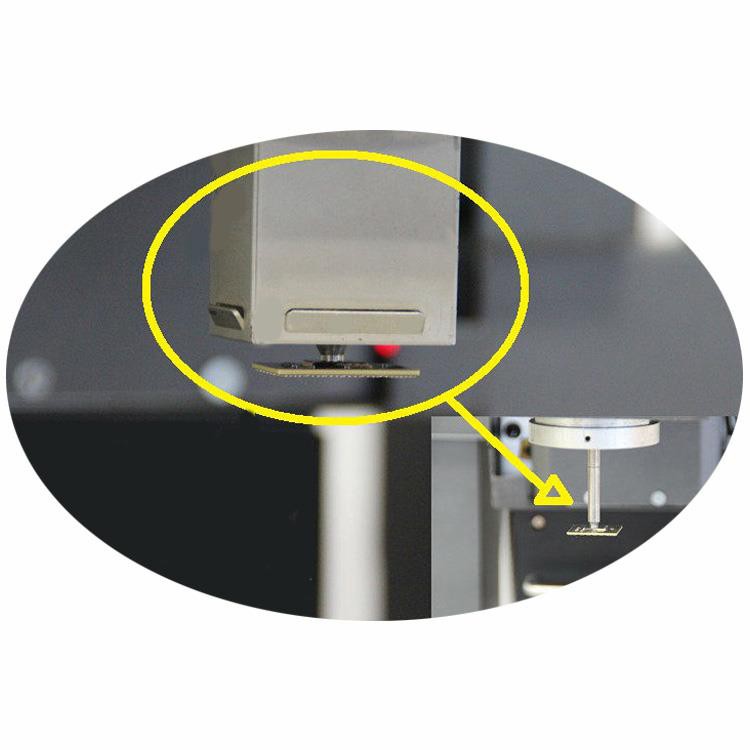

Вакуум-ручка встановлюється верхніх насадок, що зручно для збирання, заміни і демонтажні і т. д.

Екран монітора, 1080P, 15 дюймів, який використовується для вирівнювання показав на.

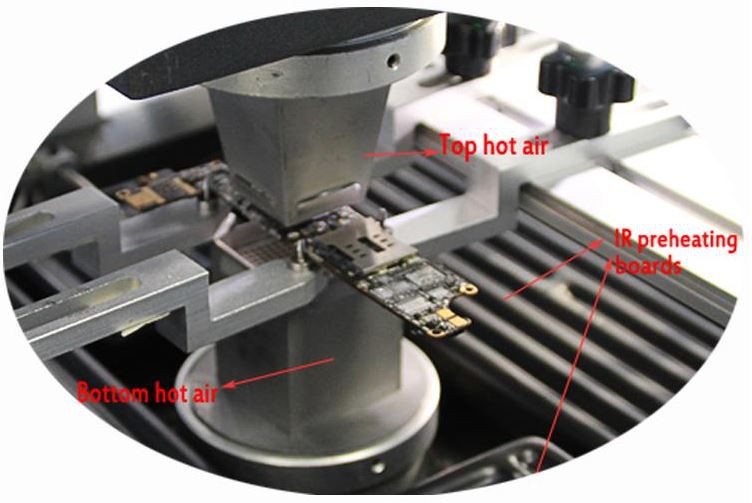

2 нагрівачів повітря і 1 інфрачервоний опалювальної зони, нагрівачів для пайки і демонтажні, інфрачервоні підігрівом

для великої материнської плати буде попередньо розігрітим, щоб зробити материнську плату захищеною.

Імпортовані світлодіодні світло, 10W, який є досить яскравим для великих друкованих плат, які будуть розглядатися чітко.

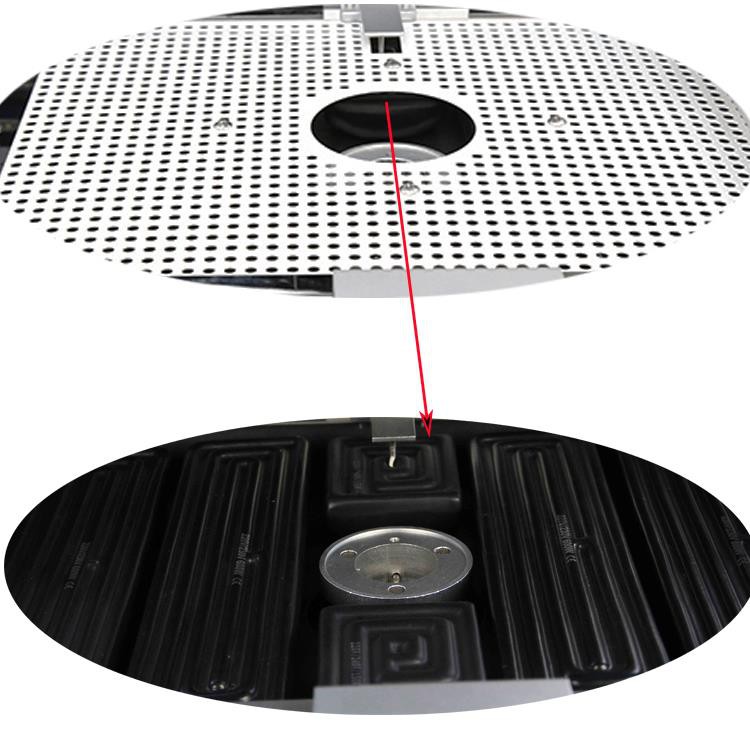

Сталевий сітчастий корпус встановлюється над інфрачервоною зоною підігріву, що може зробити операторів захищеною від поранення,

також для невеликих компонентів не падають всередину, хоч і опалення рівномірно.

* Високий успішний рівень ремонту чіп-рівня. Точний контроль температури і точне вирівнювання кожної пайки суглоба.

* 3 незалежні теплові зони забезпечують точну температуру. Відхилення від ± 1 º C. Ви можете встановити різні температурні профілі на екрані на основі різних материнських плат.

* 600 000 000 PIX Panasonic оригінальна CCD камера забезпечує точне вирівнювання кожної пайки суглобів.

* Простота в експлуатації. Ніяких особливих навичок не потрібно.

3. Специфікація оптичної вирівнювання BGA Reballing станція

4. Чому обирають наші оптичні вирівнювання BGA Reballing станція?

5. сертифікат оптичного вирівнювання BGA Reballing станція

Щоб запропонувати якісні продукти, ШЕНЬЧЖЕНЬ ДІНУА технології розвитку CO., LTD була першою пройти UL, E-MARK, КТС, FCC, CE ROHS сертифікати. Тим часом, щоб поліпшити і удосконалити систему якості, на Дінуа пройшло сертифікацію ISO, GMP, ФСМ, C-TPAT на сайті.

6. упаковка & відвантаження оптичного вирівнювання BGA Reballing станція

7. відвантаження наОптичний вирівнювання BGA Reballing станція

Ми відправимо машину через DHL/TNT/FEDEX. Якщо ви хочете, щоб інші умови доставки, будь ласка, повідомте нам. Ми підтримаємо вас.

8. умови оплати

Банківський переказ, Western Union, кредитна картка.

Будь ласка, повідомте нам, якщо вам потрібна інша підтримка.

10. маленькі поради для оптичного вирівнювання BGA і ручної BGA переробна станція:

BGA процес запусаючого є глибоким і тонким, тому необхідно освоїти відповідні навички та кроки для того, щоб мати хороший ефект. Перед зварюванням BGA чіпів, для того, щоб видалити вологу, PCB і BGA повинні бути запечені в постійному температурній духовці при 80 мл 90 ° с протягом 20 годин. Регулювати температуру і час випічки відповідно до ступеня вологості. PCB і BGA без розпаковування можуть бути зварені безпосередньо. Важливо звернути особливу увагу на носіння електростатичних кілець або антистатичні рукавички при виконанні всіх наступних операцій, щоб уникнути можливого пошкодження чіпа BGA.
Перед зварюванням BGA чіпа, чіп BGA повинен бути точно вирівнюються на Pad PCB. Існує два методи, які можна використовувати: оптичне вирівнювання та ручне вирівнювання. В даний час в основному використовується ручне вирівнювання, тобто лінії трафаретного друку навколо BGA, а майданчик на друкованій платі вирівнюється.
Техніка вирівнювання BGA і PCB: в процесі узгодження BGA і шовкографії, навіть якщо Припій куля відхиляється від майданчика приблизно на 30%, він все одно може бути зварений, якщо він не повністю вирівняний. Тому що в процесі плавлення, олово Ball буде автоматично вирівнюватися з панеллю через напругу між ним і олово Pad. Після завершення операції вирівнювання, помістіть PCB на кронштейн BGA повернення таблиці і закріпіть його так, що це рівень з BGA повернення таблиці. Виберіть відповідну гарячу повітряну насадку (тобто, розмір сопла трохи більший, ніж BGA), потім виберіть відповідну температуру кривої, починайте зварювання, дочекайтеся завершення температурної кривої, охолоджування, потім Завершіть BGA зварювання.
У процесі виробництва і налагодження, це неминуче замінити BGA через пошкодження BGA або з інших причин. BGA ремонт таблиці може також розібрати BGA. Розбирання BGA можна розглядати як зворотний процес зварювання BGA. Різниця в тому, що після того, як температура завершена, BGA повинні бути висмоктані з вакуумним пером, і інші інструменти, такі як пінцет, не використовуються, щоб уникнути пошкодження майданчика, що дозволяє занадто багато сил. PCB видалені BGA використовується для видалення олова в той час як це жарко, так чому ж вона повинна працювати в той час як це жарко? Тому що гаряча Друкована плата еквівалентна функції попереднього нагрівання, він може забезпечити, щоб робота з видалення олова легше. Тут використовують олово всмоктування лінії, не використовувати занадто багато сил в роботі, щоб не пошкодити майданчик, після забезпечення того, щоб майданчик на друкованій платі плоска, ви можете ввести зварювальної роботи BGA.
Вилучений BGA може бути зварений знову. Але м'яч повинен бути імплантовані до зварювання знову. Метою посадки м'яча є пересаджувати олов'яний кульку на майданчик BGA, які можуть домогтися тієї ж домовленості, що і нові BGA.
З вищезазначеними навичками BGA зварювання і розбирання процесу, буде менше обхідних на шляху зварювання зростання, і результати будуть швидше і ефективніше. Я сподіваюся, що досвід обміну в цій статті дасть вам деяке натхнення для BGA зварювання та розбирання.
