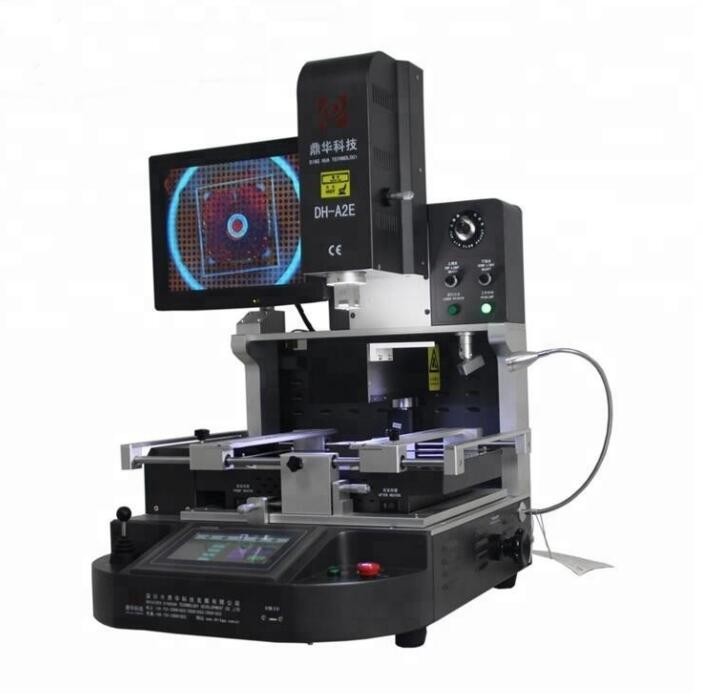

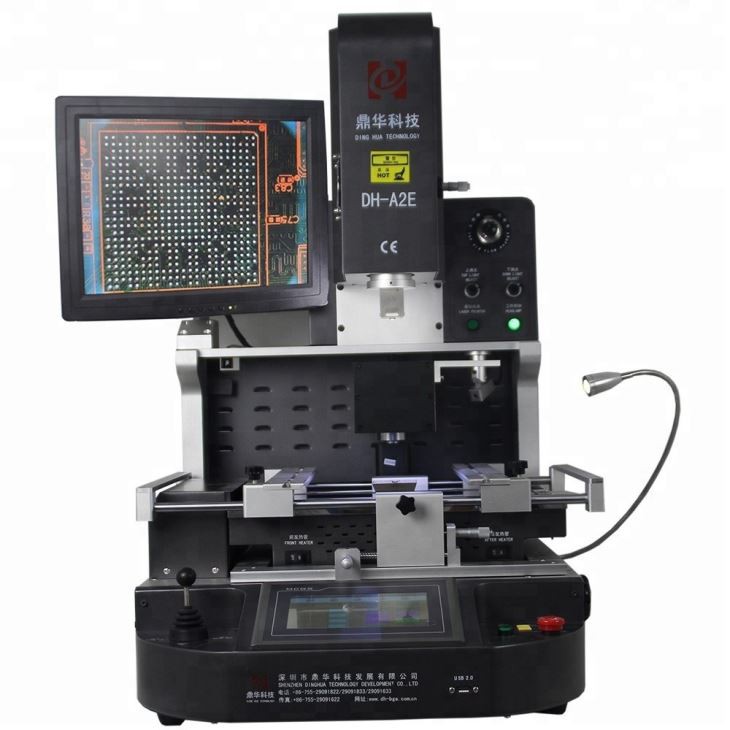

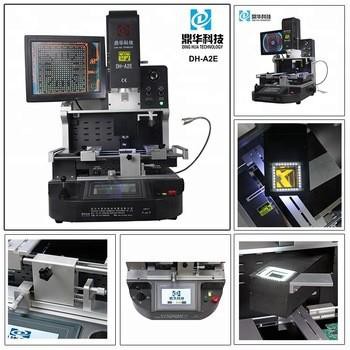

Інструменти для ремонту мобільних мікросхем оптичного вирівнювання

Інструменти для ремонту мобільних мікросхем оптичного вирівнювання

Інструменти для ремонту мобільних інтегральних мікросхем оптичного вирівнювання – це спеціалізоване обладнання, яке використовується для точного ремонту та вирівнювання інтегральних схем (ІС) у мобільних пристроях, таких як смартфони. Ці інструменти, які часто є частиною паяльних станцій BGA, включають високоточні оптичні системи, такі як мікроскопи або камери, для точного позиціонування мікросхем. Вони забезпечують правильне вирівнювання невеликих компонентів, як-от мікросхем BGA, з контактними площадками друкованої плати. Система також включає обладнання для паяння або ремонту з автоматизованими функціями та точним контролем температури, що забезпечує безпечний та ефективний ремонт.



Розпаювання BGA кульки та олова



Технічні характеристики:

1	Загальна потужність	5200w

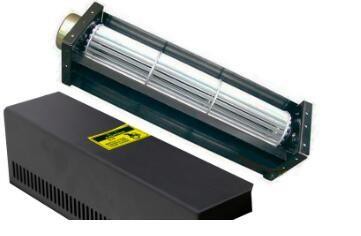

2	3 автономних обігрівача	Верхнє гаряче повітря 1200 Вт, нижнє гаряче повітря 1200 Вт, нижній інфрачервоний попередній нагрів 2700 Вт
3	Напруга	AC220V±10% 50/60Hz
4	Електричні частини	7-дюймовий сенсорний екран + високоточний інтелектуальний модуль контролю температури + драйвер крокового двигуна + ПЛК + РК-дисплей + оптична система CCD з високою роздільною здатністю + лазерне позиціонування
5	Контроль температури	K-сенсор із замкнутим контуром + автоматична компенсація температури PID + модуль температури, точність температури в межах ±2 градусів.
6	Позиціонування друкованої плати	V-подібний паз + універсальне кріплення + рухома полиця для друкованої плати
7	Застосовний розмір друкованої плати	Макс. 370x410 мм, мінімум 22x22 мм
8	Відповідний розмір BGA	2х2мм~80х80мм
9	Розміри	600x700x850 мм (Д*Ш*В)
10	Вага нетто	70 кг

Застосування:



характеристика:

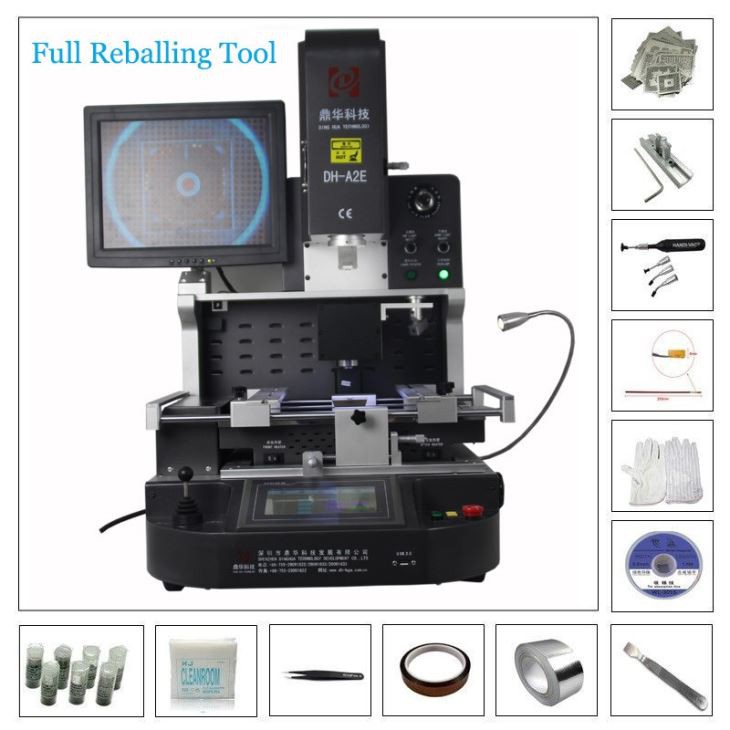

Пакувальний лист:

Матеріали: Міцний дерев'яний корпус + дерев'яні бруски + стійка перламутрова бавовна з плівкою

1 шт. Інструменти для ремонту мобільних мікросхем оптичного вирівнювання

Пензель-ручка 1шт

Інструкція з експлуатації 1 шт

1шт CD відео

3 шт верхніх насадок

2 шт. нижніх насадок

6 шт універсальних світильників

6 шт. закріплених гвинтів

4 шт опорний гвинт

1шт пінцет

Розмір присоски: діаметри 2,4,8,10,11 мм

Внутрішній шестигранний ключ: M2/3/4

Розмір: 81*76*85 см

Вага брутто: 115 кг



FAQ

1. Як справи з пакетом? Чи безпечний процес розповсюдження?

Міцний футляр із твердих порід деревини, дерев’яні решітки та стійка перламутрова бавовна, загорнуті в плівку, працюють разом, щоб зберегти

машина надійна під час транспортування.

2. Як це буде доставлено? Скільки часу потрібно, щоб машина прибула?

Зазвичай кур’єрська служба DHL, FedEx, UPS тощо займає близько 5 днів.

Або ви можете подорожувати літаком (служба «Від дверей до аеропорту») і прибути приблизно за три дні.

Замість цього ви можете подорожувати на човні до морського порту; мінімальна потреба в CBM становить 1 CBM, а подорож займає 30 днів.

3. Чи можете ви надати гарантію? Як щодо підтримки після покупки?

Машина має річну гарантію, технічна допомога безкоштовна.

Після того, як ви придбаєте одну з наших машин, ми пропонуємо технічну допомогу та навчальні фільми, які додаються

до обладнання.

4. Чи легко користуватися цією машиною? Чи можу я використовувати його ефективно, якщо у мене немає навичок?

Дійсно, наші машини створені для простоти в експлуатації. Навчання використовувати їх зазвичай займає від двох

і три години, якщо ви вправні, навчання піде набагато швидше.

5, Ви дасте нам безкоштовне навчання, якщо ми відвідаємо вашу фабрику?

абсолютно! Щиро запрошуємо Вас відвідати навчання на нашому заводі.

6. Які умови оплати?

T/T, MoneyGram, Western Union, PayPal тощо.





Специфікація:



Загальна потужність	5200W
Верхній нагрівач	1200W
Нижній нагрівач	2-й 1200Вт, 3-й ІЧ обігрівач 2700Вт
Напруга	AC220V/110V±10％ 50Hz
Система годування	Автоматична система подачі чіпа
Режим роботи	Два режими: ручний і автоматичний, вибір вільний! Сенсорний екран HD, інтелектуальна людина-машина, налаштування цифрової системи.
Зберігання температурного профілю	50,000 груп (необмежена кількість груп)
Оптичний об'єктив камери CCD	Автоматичне розтягування та складання, щоб підібрати та розмістити мікросхему BGA
Збільшення камери	1,8 мільйона пікселів
Тонка настройка верстака:	±15 мм вперед/назад, ±15 мм праворуч/ліворуч
Точність розміщення:	±0.015 мм
Bga позиціонування	Лазерне позиціонування, швидке та точне позиціонування PCB та BGA
положення друкованої плати	Інтелектуальне позиціонування, друковану плату можна регулювати в напрямку X, Y за допомогою "5 точок підтримки" + V-подібний кронштейн для друкованої плати + універсальні кріплення.

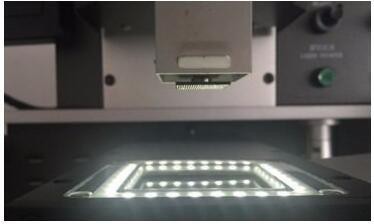

Освітлення	Тайвань світлодіодне робоче світло, будь-який кут регулюється
Контроль температури	Датчик K, замкнутий контур, керування PLC
Точність температури	±2 градуси
Розмір друкованої плати	Макс. 450×400 мм Мін. 22×22 мм
BGA чіп	1x1 - 80x80 мм
Мінімальна відстань між стружками	0.015 мм
Зовнішній датчик температури	1 шт
Розміри	Д740×Ш630×В710 мм
Вага нетто	70 кг
