Інструмент BGA Reballing Table для материнської плати Lg G3
Позиціонування BGA=Лазерне положення + V-образний кронштейн + Універсальна система подачі кріплення=Автоматичне збирання + Подача 3 нагрівачів=2 Нагрівання гарячим повітрям + ІЧ-система попереднього нагріву
Опис
Материнська плата lg g3 BGA Reballing Table Tool DH-A2E
Робоча демонстрація:
Розпаювання BGA кульки та олова
Технічні характеристики:
| 1 | Загальна потужність | 5200w |
| 2 | 3 автономних обігрівача | Верхнє гаряче повітря 1200 Вт, нижнє гаряче повітря 1200 Вт, нижній інфрачервоний попередній нагрів 2700 Вт |
| 3 | Напруга | AC220V±10% 50/60Hz |

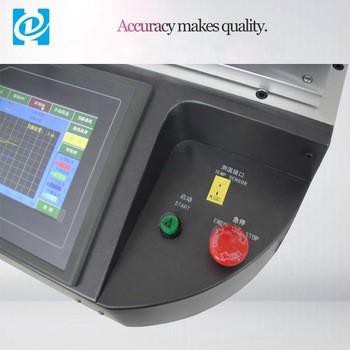

| 4 | Електричні частини | 7-дюймовий сенсорний екран + високоточний інтелектуальний модуль контролю температури + драйвер крокового двигуна + ПЛК + РК-дисплей + оптична система CCD з високою роздільною здатністю + лазерне позиціонування |
| 5 | Контроль температури | K-сенсор із замкнутим контуром + автоматична компенсація температури PID + модуль температури, точність температури в межах ±2 градусів. |
| 6 | Позиціонування друкованої плати | V-подібний паз + універсальне кріплення + рухома полиця для друкованої плати |
| 7 | Застосовний розмір друкованої плати | Макс. 370x410 мм, мінімум 22x22 мм |
| 8 | Відповідний розмір BGA | 2х2мм~80х80мм |
| 9 | Розміри | 600x700x850 мм (Д*Ш*В) |
| 10 | Вага нетто | 70 кг |
Застосування:
характеристика:
Материнська плата lg g3 BGA Reballing Table Tool DH-A2E

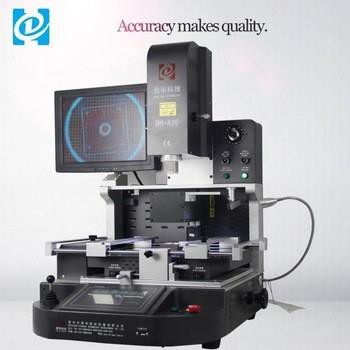

DH-A2E Split-Vision BGA Rework Station має систему огляду з високою роздільною здатністю. Система вміщує плати до 450 міліметрів і розміщує компоненти від 2 міліметрів до 80 міліметрів. Якщо вам потрібні додаткові можливості, доступне оновлення для більших плат. Ця модель оснащена тризонним ІЧ-підігрівачем потужністю 2700-ват. Інші функції включають компонентний нагрівач потужністю 1,200-ват у верхній частині та 1,{13}}ватний компонентний нагрівач у нижній частині. Кольорова оптична система оснащена роздільним баченням, масштабуванням, мікрорегулюванням, автофокусуванням і програмними функціями камери. Паяльна станція готова до підключення та використання.
Пакувальний лист:
Матеріали: Міцний дерев'яний корпус + дерев'яні бруски + стійка перламутрова бавовна з плівкою
Пензель-ручка 1шт
Інструкція з експлуатації 1 шт
1шт CD відео
3 шт верхніх насадок
2 шт. нижніх насадок
6 шт універсальних світильників
6 шт. закріплених гвинтів
4 шт опорний гвинт
Розмір присоски: діаметри 2,4,8,10,11 мм
Внутрішній шестигранний ключ: M2/3/4
Розмір: 81*76*85 см
Вага брутто: 115 кг
◆ Зразок буде надіслано протягом 5 робочих днів після отримання повної оплати. 7-15 дн. для масового використання
порядок.
◆ Доставка за допомогою DHL, FedEx, TNT, EMS, UPS express або повітряним або морським транспортом, будь-яке з ваших потреб.
