3 зони нагріву з сенсорним екраном BGA Rework Machine

1. Застосування

Підходить для друкованих плат різних електронних продуктів.

Материнська плата комп'ютера, смартфона (iPhone, Huawei, Samsung), ноутбука, логічної плати MacBook, цифрової камери, кондиціонера, телевізора та іншого електронного обладнання з медичної промисловості, індустрії зв'язку, автомобільної промисловості тощо.

Підходить для різних видів чіпів: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, світлодіодний чіп.

2. Особливості продукту



• Авторозпаювання, монтаж і пайка.

• Точна система оптичного вирівнювання

Об’єктив камери Panasonic CCD ефективно підвищує точність вирівнювання та успішність ремонту. Зображення виводиться на екран монітора.

• Верхній потік гарячого повітря регулюється, щоб задовольнити потребу будь-якої стружки

• Вбудоване інфрачервоне лазерне позиціонування сприяє швидкому позиціонуванню друкованої плати.

• Конструкція верхньої нагрівальної головки та монтажної головки 2 в 1.

• Монтажна головка з вбудованим пристроєм для перевірки тиску для захисту друкованої плати від пошкодження.

3. Специфікація

потужність	5300w
Верхній нагрівач	Гаряче повітря 1200 Вт
Нижній нагрівач	Гаряче повітря 1200 Вт. Інфрачервоний 2700 Вт
Блок живлення	AC220V±10% 50/60Hz
Розмір	Д530*Ш670*В790 мм
Позиціонування	Підтримка друкованої плати V-groove та зовнішнє універсальне кріплення
Контроль температури	Термопара типу K, керування замкнутим контуром, незалежне опалення
Точність температури	±2 градуси
Розмір друкованої плати	Макс. 450*490 мм, Мін. 22*22 мм
Тонка настройка верстака	±15 мм вперед/назад, ±15 мм вправо/вліво
BGA чіп	80*80-1*1 мм
Мінімальна відстань між стружками	0.15 мм
Датчик температури	1 (необов'язково)
Вага нетто	70 кг

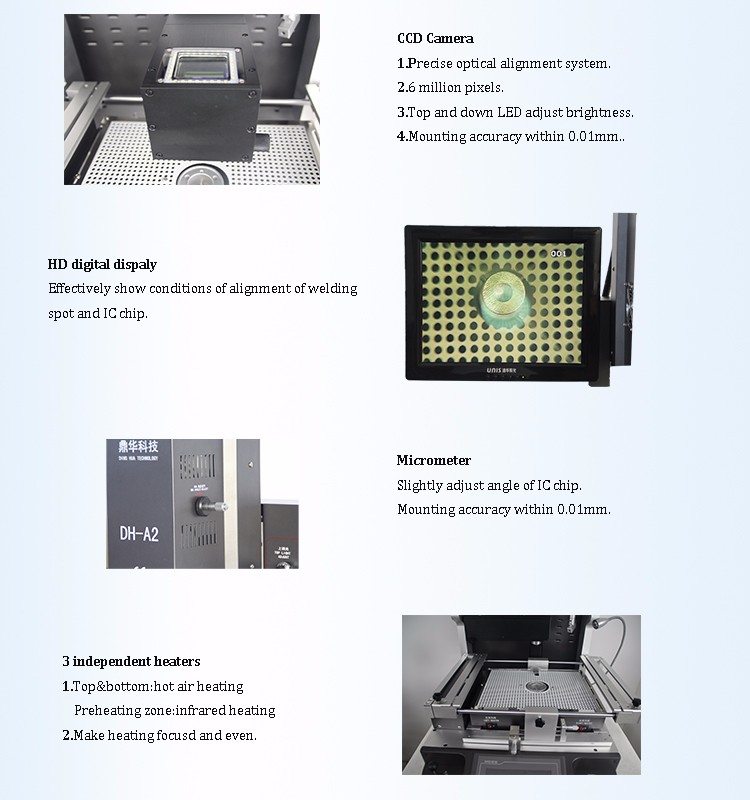

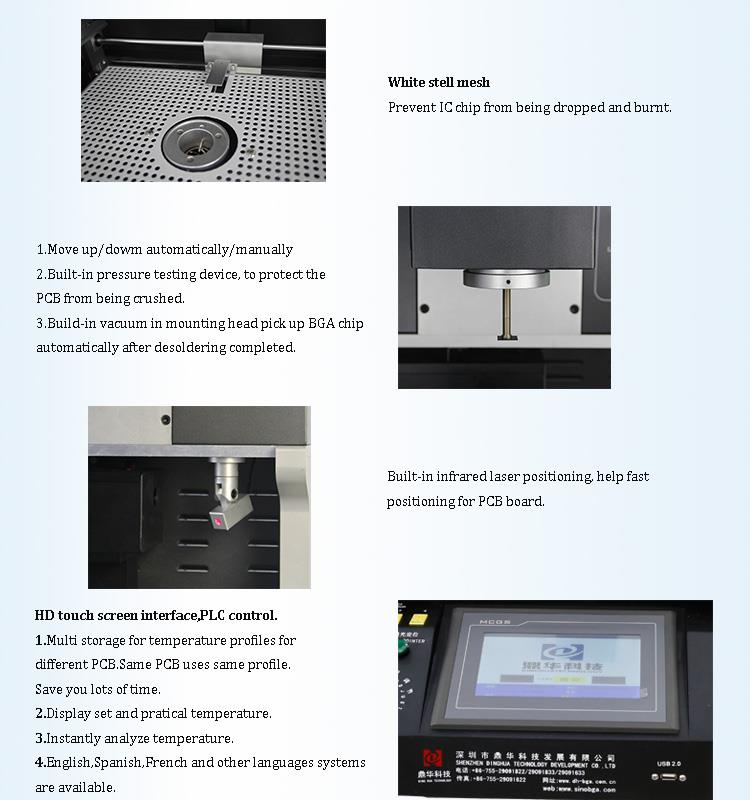

4. Деталі

1.CCD камера (точна оптична система вирівнювання);

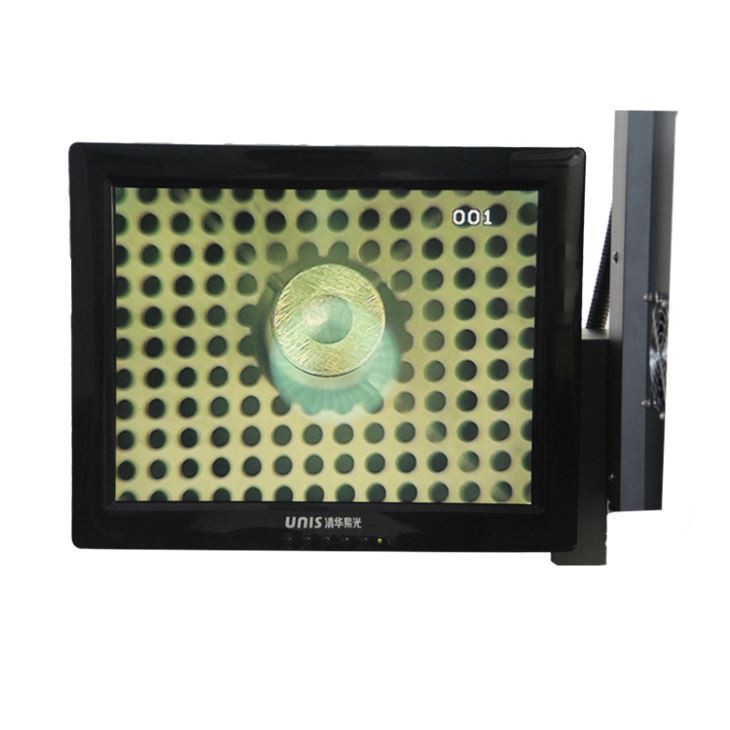

2.HD цифровий дисплей;

3. Мікрометр (відрегулювати кут нахилу стружки);

4.3 незалежні обігрівачі (гаряче повітря та інфрачервоні);

5. Лазерне позиціонування;

6. Інтерфейс сенсорного екрану HD, керування ПЛК;

7. Світлодіодна фара;

8.Керування джойстиком.

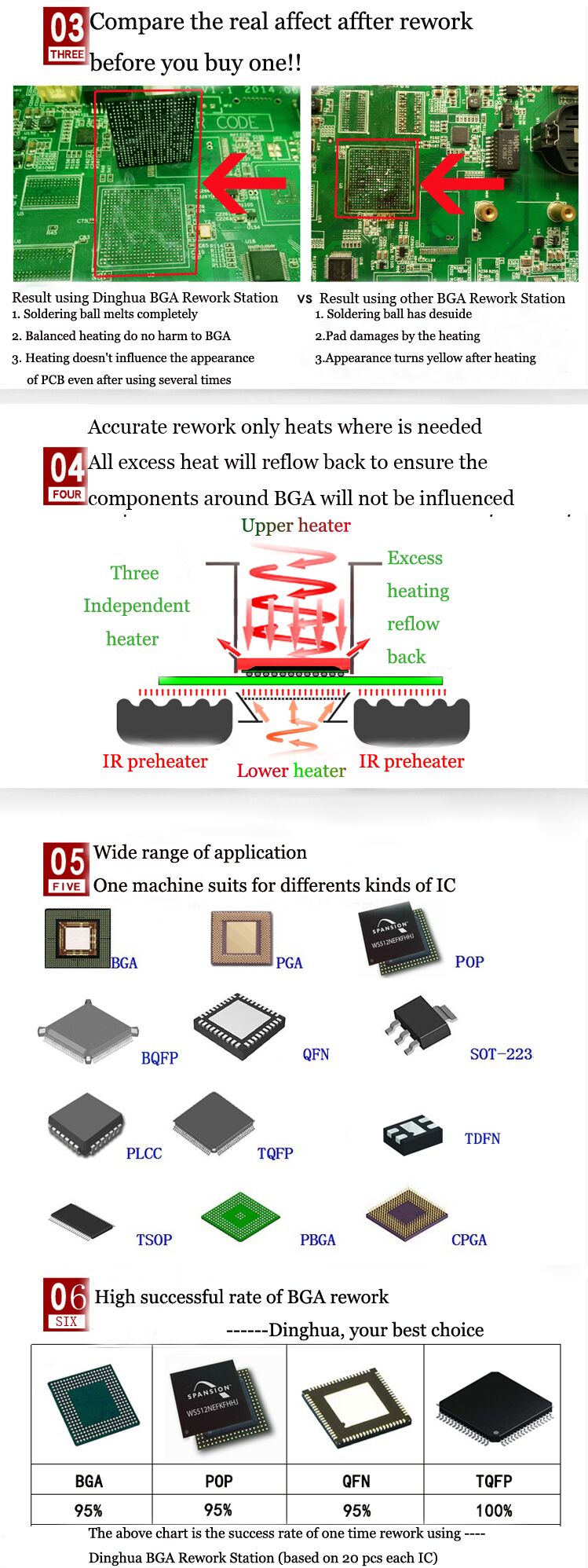

5. Чому варто вибрати нашу машину для переробки bga з сенсорним екраном із 3 зонами нагріву?



6. Сертифікат

Щоб пропонувати якісну продукцію, компанія SHENZHEN DINGHUA TECHNOLOGY DEVELOPMENT CO., LTD першою отримала сертифікати UL, E-MARK, CCC, FCC, CE ROHS. Тим часом, щоб покращити та вдосконалити систему якості, Dinghua пройшла сертифікацію на місці аудиту ISO, GMP, FCCA, C-TPAT.

7. Упаковка та відвантаження



8. Зв'яжіться з нами

Email: john@dh-kc.com

WhatsApp/Wechat/Mob:+86 157 6811 4827

9.FAQ

• Які основні фактори високого рівня успішного ремонту друкованої плати та мікросхем у верстаті для ремонту BGA?

A: Кольорова оптична система з функціями розділеного бачення, двоколірного поділу, збільшення/зменшення та мікрорегулювання, оснащена пристроєм виявлення аберацій, автофокусом і програмним керуванням

•Як ваш верстат для переробки BGA гарантує точне вирівнювання кульки припою на мікросхемі та паяльного з’єднання на друкованій платі?

A: система кольорового оптичного бачення з ручним переміщенням осей x, Y, з двоколірним розділенням світла, функцією збільшення/зменшення та точної настройки, включаючи пристрій для визначення різниці кольорів. Екран дисплея чітко відображає стан вирівнювання кульки припою на мікросхемі та паяного з’єднання на друкованій платі.

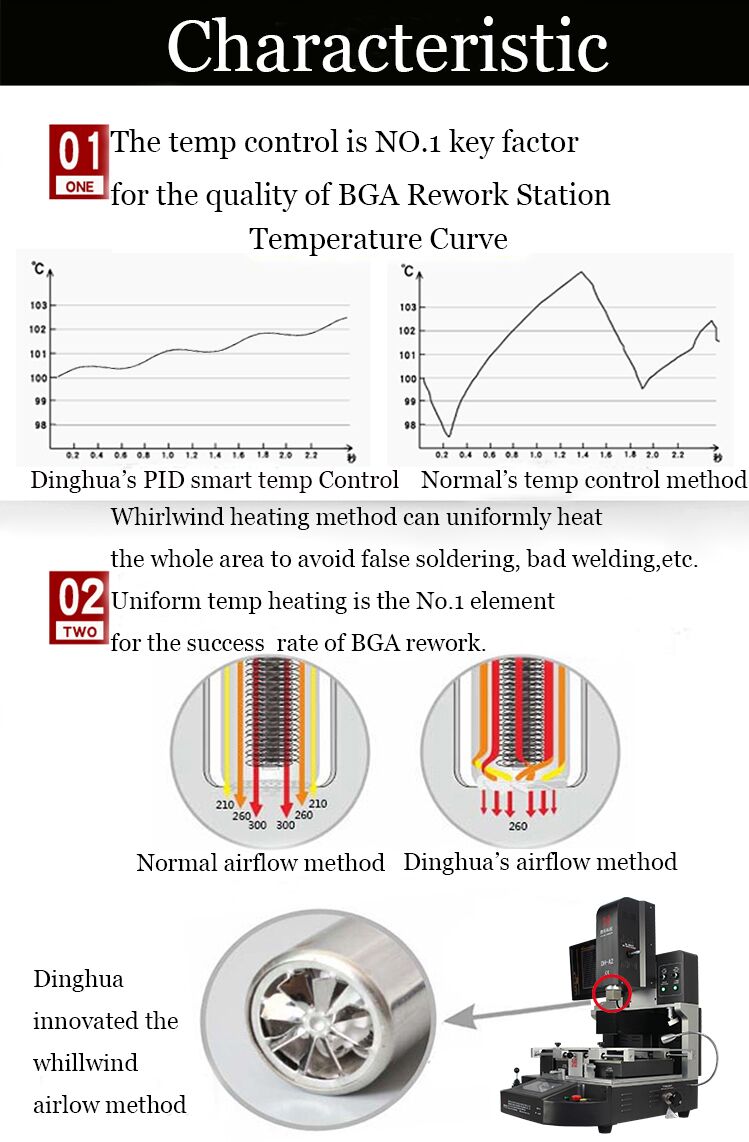

•Який принцип гарячого повітря та інфрачервоного нагріву вашої машини для ремонту BGA?

A: Є три незалежних обігрівача. Верхнє гаряче повітря + нижнє гаряче повітря + інфрачервона платформа попереднього нагріву. Гаряче повітря має перевагу швидкого нагрівання та охолодження. Температуру дуже легко контролювати Нижня частина інфрачервоного випромінювання, щоб запобігти деформації друкованої плати (Загальні причини деформації: велика різниця температур між розташуванням друкованої плати та цільової мікросхеми BGA.) Цією моделлю машини відносно легко керувати, а температура є легко контролювати.
