2 Зони нагріву Сенсорний екран BGA Rework Machin

2 Зони нагріву Сенсорний екран BGA Rework Machin

Цей DH -200 - це невелика машина для ремонту IC з автоматичною верхньою головкою та ІЧ

Для часу та температури точно контролюються. Використовується для iPhone, ipad,Huawei, мобільний телефон Samsung тощо.

1. Особливості продукту 2 зон опалення сенсорного екрану BGA переробляють машину невеликих розмірів машини для переробки IC

1. Технологія гарячого повітря та інфрачервоного зварювання
2. Гаряче повітря та інфрачервоне нагрівання можуть запобігти пошкодженню ІС, спричиненого швидким або безперервним нагріванням.
3. Легко в експлуатації; Користувач може стати досвідченим після одного дня навчання.
4. Ніяких інструментів зварювання не потрібно; Він може зварювати стружки до 50 мм.
5. Оснащений системою гарячого розплаву потужністю 800 Вт, з попереднім нагріванням 240 мм х 180 мм.
6. Це не впливає на розумні компоненти без гарячого повітря і підходить для зварювання BGA, SMD, CSP, LGA, QFP, PLCC та BGA.
7. Він підходить для різноманітних компонентів комп'ютера, ноутбука та PlayStation BGA, особливо чіпсетів Нортбридж та Саутбридж.

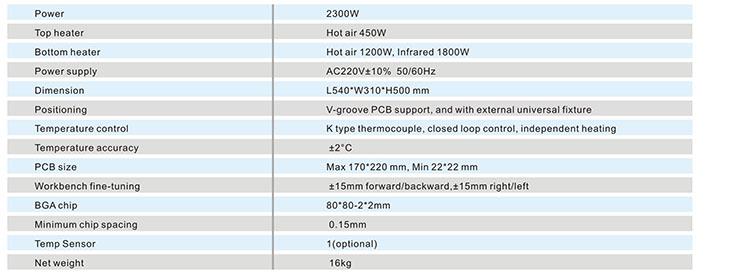

2. Специфікація 2 машини для переробки BGA на сенсорній екран

3. Деталі про 2 зон опалення сенсорного екрану BGA Machine

1.2 незалежні обігрівачі (гаряче повітря та інфрачервоне);

2. HD Digital Display;

3. Інтерфейс HD Touch Exear, PLC Control;

4. Світлодіодна фара;

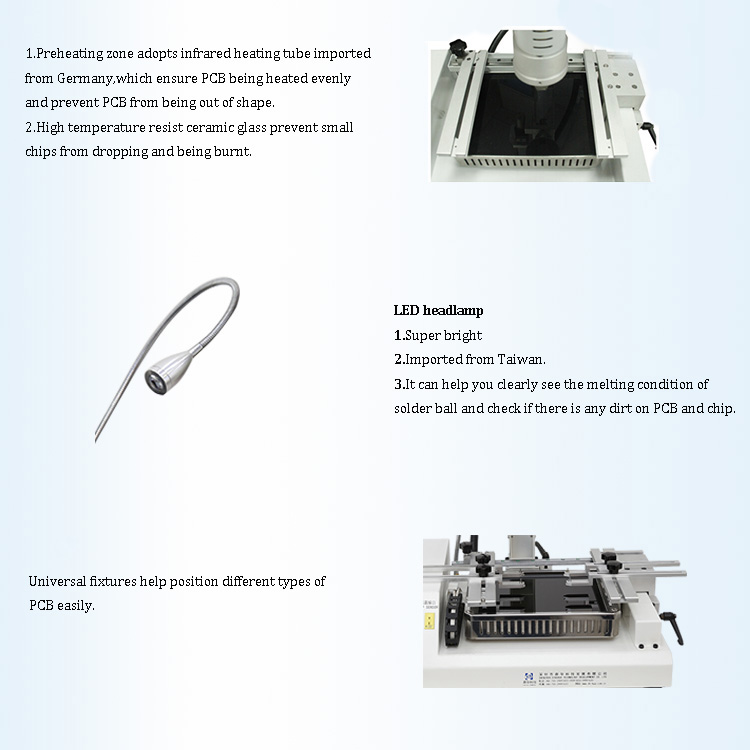

а. Зона попереднього нагрівання, ІЧ-трубки для опалення вуглецевого волокна та анти-температурний скляний щит, що може запобігти падінню невеликих компонентів.

б. Світлодіодне світло, потужність 10 Вт, яскравий і гнучкий.

c. 4 Універсальні світильники, які можна використовувати для інших друкованих плат з нерегулярними формами.

1. Регульована відстань для друкованої плати та насадки

2. Рухова робота на друкованій друкованій програмі та зона попереднього нагрівання ІЧ

3. Верхня голова, автоматично піднімайте або знижується вниз

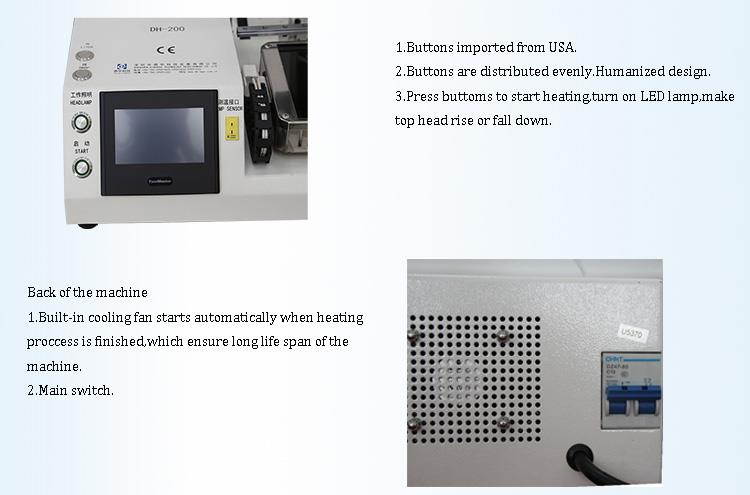

1. 4 кнопки, два з яких керують підняттям та опусканням верхньої головки; простий та ефективний.
2. Вбудований вентилятор охолодження, який гарантує, що ІЧ-попереднє нагрівання не перегрівається.

4. Чому обирають нашу 2- нагрівання-Zone сенсорний екран BGA Rework Machine?

• Нагрівач є критичним фактором для успішної переробки. Ми використовуємо один імпорт з Тайваню чи Німеччини та проводимо суворі випробування на кожному підрозділі.
• Результат після розпусту є чистим і ідеальним, при цьому PCB залишається в новому стані.
• Конструкція гарячого повітря включає щонайменше одну отвір і чотири виїмки з чотирьох боків, що допомагає запобігти перегріву.

Використання:BGA, PGA, QFN, PLCC, TSOP, PBGA, CPGA, IC тощо.

5. Сертифікат 2 -х зон нагріву з сенсорним екраном BGA Machine

1. Більше 38 ПК патентів та 100 вдосконалених технологій, які приймаються урядом.

2.CE, IOS9001 та ROHS тощо.

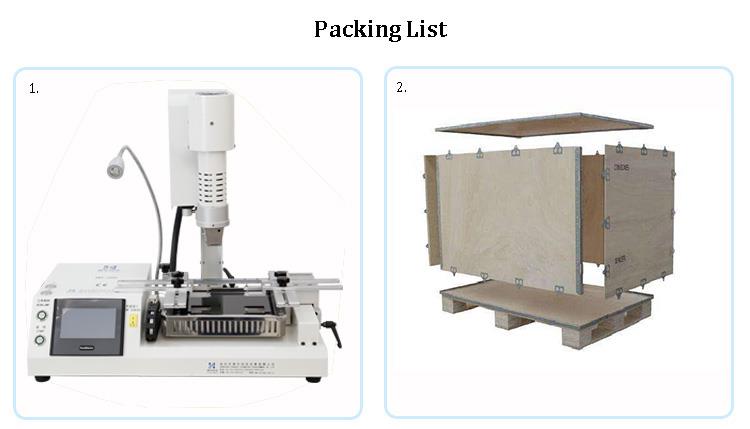

6. Упаковка та відвантаження 2 -х зон нагрівальних зон сенсорного екрану BGA Machin

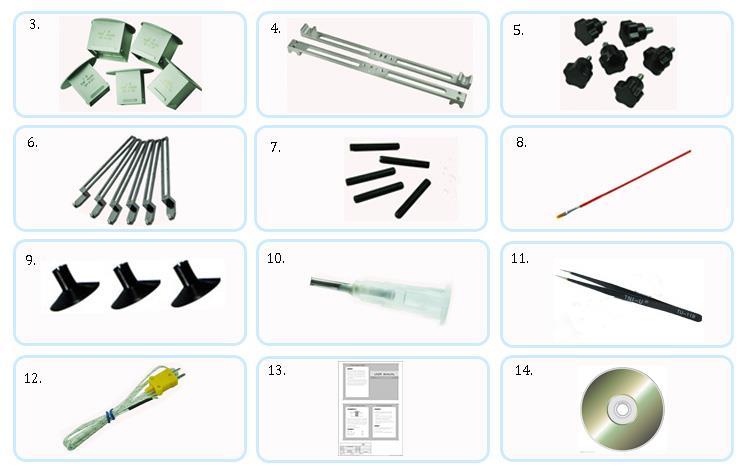

Аксесуари 2 -х реконструкційних машин BGA зонами BGA зонами

1. 6 PCS Універсальні світильники
2. Гвинти без голови
3. Кисть
4. Гумові присоски
5. Вакуумна ручка
6. Пінцет
7. Термопари
8. Навчальний компакт -диск
9. Посібник

7. Використання 2 -х реконструкційних машин BGA зонами BGA (DH -200)

Повний цикл переробки, включаючи попереднє нагрівання, депостеріння, пайка компонента та видалення залишкового припою, може зажадати використання паяльного заліза та переробки. Ми пропонуємо використовувати aУніверсальний трафаретПідходить для багатьох різних мікросхем, станції BGA Rework, невеликого пайки та трафарету для циклу переробки.

Спектр сумісних пристроїв з обмеженням поверхні коливається від дуже малих (1x1 мм) до великих компонентів (BGA).

Модуль нагрівання на дно повного району був оптимізований для переробки PCB невеликих розмірів, таких як ті, що знаходяться в споживчій електроніці (мобільні телефони, iPad, GPS-трекери тощо).

Кілька попередньо встановлених бібліотек профілю та інтуїтивно зрозумілий візуальний досвід користувачів дозволяють новим операторам негайно розпочати роботу.

Численні професійні особливості, включаючи рухому ІЧ-зону попереднього нагріву та нагрівання IR зі скляним екраном, роблять цю машину широко використовується в персональних ремонтних магазинах та невеликих фабриках.

8. Пов’язані знання про 2 -х реконструкцій

Як видалити паяльний суглоб:

1. По -перше, попередньо розігрійте плату PCB та BGA для видалення вологи. Піч можна керувати постійною температурою.
2. Виберіть tuyere, який відповідає розміру мікросхеми BGA і прикріпіть його до машини. Верхній Туєр повинен трохи покрити мікросхему BGA, з запасом від 1 до 2 мм. Верхній Туєр може бути трохи більшим, ніж BGA, але він не повинен бути меншим, оскільки це може призвести до нерівномірного нагріву BGA. Нижній туєр повинен бути трохи більшим, ніж BGA.
3. Виправте проблематичну друковану плату на станції BGA Rework. Відрегулюйте його положення і затискайте друковану плату за допомогою кріплення. Переконайтесь, що BGA нижня туєра вирівнюється (для нерегулярних друкованих плат, використовуйте спеціально форму кріплення). Витягніть лінію вимірювання температури та відрегулюйте положення верхнього і нижнього тури, щоб верхній туєр покривав BGA, залишаючи зазор приблизно 1 мм, а нижній туєр проти друкованої плати.
4. Встановіть відповідну криву температури: температура плавлення свинцю на 183 градусах та температура плавлення без свинцю на 217 градусів. Дотримуйтесь кривої температури програми без свинцю на станції переробки, вносячи необхідні коригування, як показано на малюнку. (На наступному малюнку показані параметри, які я особисто встановлюю для ремонту, але це лише для довідки. Також рекомендується керувати станцією BGA Rework з встановленою кривою температури для легких коригувань та моніторингу температури в реальному часі.)
5. Клацніть, щоб розпочати процес зварювання. Коли сигнал тривоги в режимі очікування вийміть верхню головку вітру і використовуйте вакуумну всмоктувальну ручку, яка постачається з машиною, щоб забрати BGA.

Якщо паяльний суглоб неможливо зняти, усуньте несправності процес BGA та відрегулюйте налаштування на основі умов, що виникають під час фактичного ремонту.
