Машина для переробки оптичного північного мосту BGA
Верстат для паяння оптичного північного мосту bga 1. Швидкий попередній перегляд: цього тижня була запущена паяльна станція DH-A4D BGA з вищим співвідношенням ціни та якості. Завдяки інноваційному дизайну рівень успіху ремонту нашої паяльної станції bga досягає 99,9 відсотків. Ми присвятили себе bga ремонтна станція більше 10 років.
Опис
Машина для переробки оптичного північного мосту bga
1. Специфікація
Загальна потужність | 6800W |
Верхній нагрівач | 1200W |
Нижній нагрівач | 2-й 1200Вт, 3-й ІЧ обігрівач 4200Вт |
потужність | AC220V±10％ 50Hz |
Оптичний об'єктив камери CCD | Вперед / назад, вправо / вліво рукою |
Живильник стружки | автоматичний |
Тонка настройка верстака: | ±15 мм вперед/назад, ±15 мм праворуч/ліворуч |
Точність розміщення: | ±0.01 мм |
Точність температури | ±1 градус |
Розмір друкованої плати | Макс. 530×490 мм Мін. 22×22 мм |
BGA чіп | 2x2 - 80x80 мм |
Мінімальна відстань між стружками | 0.15 мм |
Зовнішній датчик температури | 4 шт |
Розміри машини | 780х740х890 мм |
Вага нетто | 97 КГ |
Вага брутто | 140 кг |
Розмір упаковки | 118*86*121 мм |
2. Характеристики продукту та переваги паяльної станції DH-A4D BGA
Основні характеристики паяльної станції DH-A4D BGA:
1. Точний контроль температури та точність нагріву для переробки різних типів BGA.
2. Удосконалена система оптичного вирівнювання з камерою CCD високої роздільної здатності для точного вирівнювання
і розміщення компонентів BGA.
3. Велика робоча зона для розміщення різних розмірів друкованих плат і BGA.
4. Регульований потік повітря та тиск для точного контролю процесу оплавлення.
5.Програмовані профілі нагріву для підтримки різноманітних додатків для переробки BGA.
6. Зручний інтерфейс і система керування для легкої роботи та програмування.
7. Автоматична система охолодження для запобігання пошкодженню компонентів після оплавлення.
3. Робоче відео станції паяння BGA DH-A4D:

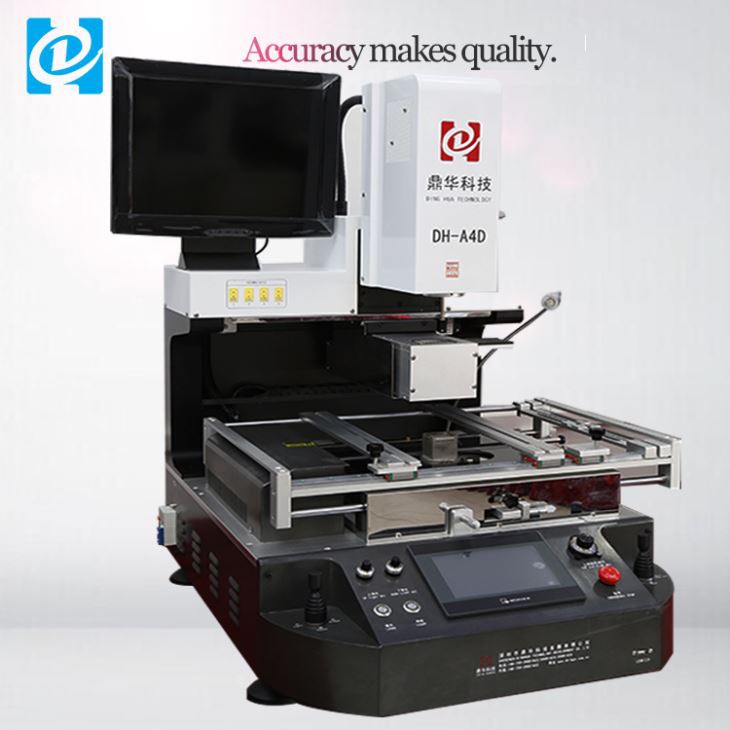

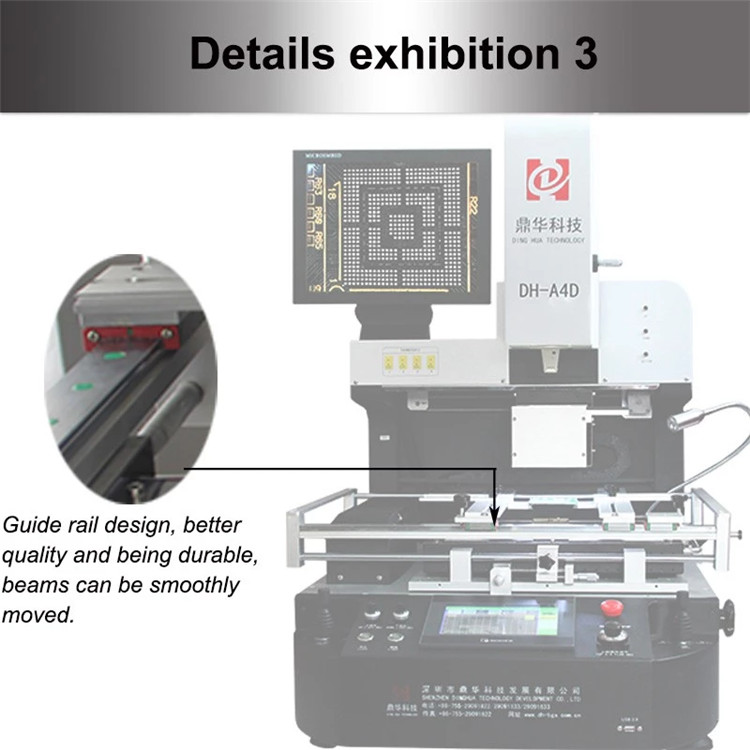

4. Детальні зображення A4 BGA REWORK STATION
Верстат для переробки оптичного північного мосту BGA – це інструмент, який використовується для ремонту материнських плат комп’ютерів шляхом їх демонтажу
і заміна компонента північного мосту BGA (Ball Grid Array). Північний міст є ключовим компонентом комунікації.
материнська плата комп'ютера, яка керує зв'язком між ЦП, пам'яттю та іншими пристроями.
Машина використовує оптичну систему для вирівнювання компонента BGA та кульок припою, а потім нагріває припій
припаяти нові кульки до компонента. Оптична система дозволяє оператору точно розташувати BGA-комплект.
і переконайтеся, що кульки припою правильно вирівняні.
Ці машини зазвичай використовуються новачками та професійними техніками з ремонту комп’ютерів, які мають досвід
в ремонті материнських плат. Вони також можуть підвищити ефективність і точність процесу переробки
бути дорогим, але простим в експлуатації.

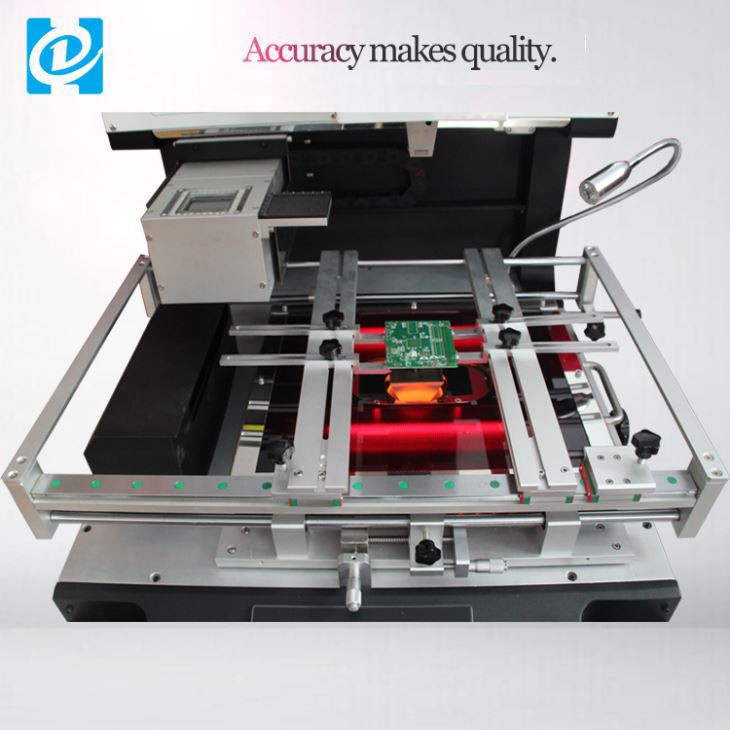

Пружина на платформі паяльної станції BGA, ймовірно, використовується як механізм для забезпечення регульованого тиску
під час процесу доопрацювання, допомагаючи забезпечити належне вирівнювання та контакт між робочою платформою
і друковану плату.
Оптичний ПЗС (пристрій із зарядовим зв’язком) у BGA-ремонтній станції – це тип камери, яка знімає
зображення високої роздільної здатності компонента BGA та друкованої плати під час процесу переробки. Ці
зображення можна використовувати для точного вирівнювання та перевірки, що дозволяє техніку забезпечити правильне розміщення
і паяння компонента BGA.
5. Частина наших клієнтів
6. Упаковка, доставка та послуги DH-A4D BGA REWORK STATION
Деталі упаковки:
Фанерний ящик (був фумігований),
розмір упаковки: 85*119*117см,

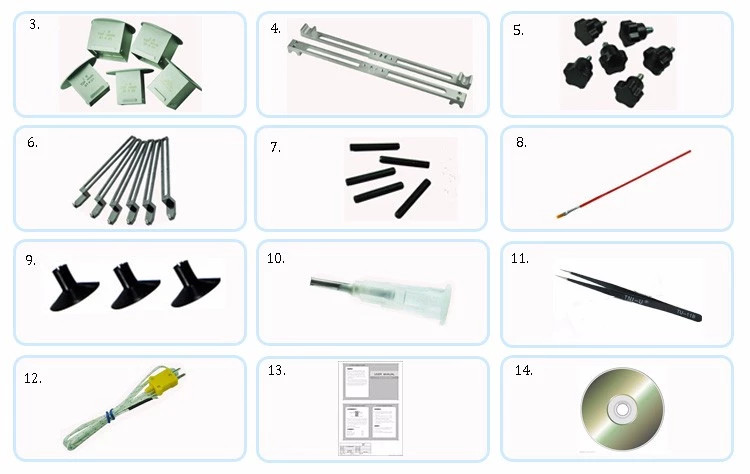

аксесуари: насадки, термопара,
гайкові ключі з внутрішнім шестигранником і навчання
CD тощо
Деталі доставки,
За допомогою DHL, TNT, FEDEX, авіаперевезень, морських і наземних перевезень тощо потрібно 3–30 днів, щоб прибути
призначення відповідно до різних способів доставки.
7. FAQ
Q1: Ви надаєте гарантію? Як щодо післяпродажного обслуговування?
A: У нас є професійна команда післяпродажного обслуговування, і ми надаємо річну гарантію безкоштовно на запасні частини та протягом усього життя
технічна підтримка.
Якщо у вас є будь-які запитання, будь ласка, зв'яжіться з нами вільно.
Питання 2: Чи легко керувати машиною BGA-ремонтної станції? Чи надаєте ви посібник користувача, щоб допомогти нам?
A: Так, ми надамо посібник користувача англійською мовою. Машина розроблена гуманно, тому не хвилюйтеся, і це
простий в експлуатації.
Q3: Який спосіб оплати?
Ми приймаємо умови оплати: банківський переказ, Wester Union, Moneygram, Paypal тощо.
8. Послуги
A. Технологічна підтримка: довічне обслуговування; Якщо у вас є час, ласкаво просимо до нашої компанії, ми організуємо ан-
інженери покажуть вам роботу; Довічне безкоштовне навчання, щоб переконатися, що ви добре володієте цією машиною.
chine;
B. Перевірка:
1.Вібраційний тест
Кожна машина буде проходити випробування на вібрацію, як під час транспортування транспортного засобу, принаймні за 24 години до доставки
2. Функціональний тест
Після випробування на вібрацію машина працюватиме 1-3 дні, щоб переконатися, що кожна функція ідеальна.
3.Висока якість
Імпортовані життєво важливі компоненти, такі як оптична ПЗЗ-лінза, нагрівальні дроти та термопара тощо.
