Паяльна станція BGA для мобільного телефону з сенсорним екраном
Коли вам потрібно замінити несправні компоненти, перепрограмувати мікропрограму або встановити дочірню плату на складні або високоякісні друковані плати, вам потрібна система переробки, яка поєднує в собі простоту використання з високою точністю контролю температури та надійністю. Паяльна станція DH-200 BGA проста у використанні та підходить для ремонту мікросхем мобільних телефонів.
Опис
Паяльна станція BGA для мобільного телефону з сенсорним екраном
1. Характеристики продукту BGA Rework Station для мобільного телефону з сенсорним екраном
1. Високий рівень успішності ремонту мікросхем. Точний контроль температури забезпечує зміну температури відповідно до матеріалів кульок припою.
2. Точний контроль температури. Цільову мікросхему можна припаяти або відпаяти, поки жодні інші компоненти друкованої плати не пошкодяться.
Немає помилкового зварювання або підробленого зварювання.
Частота одного значення PID, що виконується в одному циклі, становить близько 10 мілісекунд, тоді як час одного циклу одного значення PID наших конкурентів становить близько 40-60 мілісекунд. Чим швидше
тим точнішим є контроль температури.
Насадка для гарячого повітря виготовлена з титанового сплаву без іржі, втрати форми та кольору. Коли температура занадто висока для мікросхеми, конструкція резервуара зворотного потоку створює гаряче повітря
рефлюксу, щоб гарантувати, що міст не детонує, а периферійні компоненти не будуть пошкоджені одночасно.
Дві незалежні зони нагріву поступово підвищують температуру, що не може пошкодити мікросхему. Навіть після ремонту друкованої плати, зовнішній вигляд і функції
PCB не постраждали.
Гуманізований дизайн робить машину легкою в експлуатації. Зазвичай працівник може навчитися ним користуватися за 10 хвилин. Не потрібен особливий професійний досвід чи навички, а це час
та енергозбереження для вашої компанії.
Підходить для різних типів друкованих плат будь-якого розміру.
Високоякісні матеріали гарантують тривалий термін служби. Вбудований верхній і нижній вентилятори охолодження автоматично охолоджують машину, щойно завершується процес нагрівання, що ефективно запобігає пошкодженню та старінню машини.3-Надається річна гарантія на систему опалення.
Пропонується довічна необмежена технічна підтримка та безкоштовне навчання.
Надяскравий світлодіодний ліхтар імпортований провідним виробником Тайваню. Це може допомогти вам чітко побачити стан плавлення кульки припою та перевірити, чи немає на ній бруду
PCB і чіп.
2. Специфікація BGA Rework Station мобільного телефону з сенсорним екраном
| потужність | 2300W |
| Верхній нагрівач | Гаряче повітря 450 Вт |
| Нижній нагрівач | Гаряче повітря 1200 Вт. Інфрачервоне 1800 Вт |
| Блок живлення | AC220V±10% 50/60Hz |
| Розмір | Д540*Ш310*В500 мм |
| Позиціонування | Підтримка друкованої плати V-groove та зовнішнє універсальне кріплення |
| Контроль температури | Термопара типу K, замкнутий контур керування, незалежне опалення |
| Точність температури | ±2 градуси |
| Розмір друкованої плати | Макс. 170*220 мм, мінімум 22*22 мм |
| Тонка настройка верстака | ±15 мм вперед/назад, ±15 мм вправо/вліво |
| BGAчіп | 80*80-2*2 мм |
| Мінімальна відстань між стружками | 0.15 мм |
| Датчик температури | 1 (необов'язково) |
| Вага нетто | 16 кг |

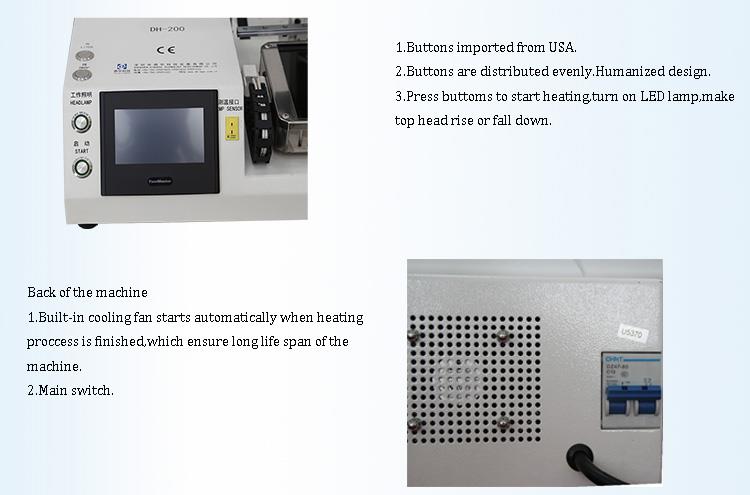

3. Деталі паяльної станції BGA для мобільного телефону з сенсорним екраном
1. 3 незалежних обігрівача (гаряче повітря та інфрачервоний);
2.HD цифровий дисплей;
3. Інтерфейс сенсорного екрану HD, керування ПЛК;
4. Світлодіодна фара;
4. Чому варто обрати нашу паяльну станцію BGA для мобільного телефону з сенсорним екраном?
5.Сертифікат BGA Rework Station для мобільного телефону з сенсорним екраном
6. Упаковка та відвантаження BGA Rework Station мобільного телефону з сенсорним екраном
7. Відповідні знання про паяльну станцію BGA для стільникового телефону з сенсорним екраном
Як визначити, що материнська плата телефону зламана
Ці методи призначені лише для користувачів мобільних телефонів.
І просто визначити, чи погана материнська плата, тобто вартість мобільного телефону все ще варта обслуговування?
● Зараз використовуються всі смартфони, і багато мобільних телефонів стали вбудованими акумуляторами. У фізичних осіб не вистачає умов для заміни батареї. Наступне трохи
використання навичок оновлено та сподіваюся допомогти всім:
Симптоми несправності материнської плати телефону: продуктивність зазвичай пов’язана зі збоєм запуску системи, відсутність екрана, початок збою чорного екрана, неможливість завантаження, гарячка, відсутність звуку, неможливість подзвонити,
немає мережі і так далі.
Причинами цих симптомів є: забір води, падіння, нестабільність напруги заряду, проблеми з якістю тощо.
Спосіб лікування: як користувач, перш за все, не хвилюйтеся, якщо ви виявите, що ваш власний мобільний телефон ненормальний. Усі наступні кроки виконуються ще раз.
1, спочатку вийміть батарею, замініть батарею умовною перевіркою завантаження (не входити у воду мобільного телефону).
Однак багато мобільних телефонів тепер мають вбудований акумулятор. Особам не можна відкривати батареї. Що нам робити?
Загалом інтегрована батарея, зв’язок поганий, якщо тільки телефон не впав.
Перш за все, подивіться на те, що цей телефон не є серйозною лихоманкою, коли він не завантажується, якщо це не зробити, перевірте інтерфейс, чи є сторонні предмети, якщо ні, спочатку відремонтуйте, люди відкриють перевірку; звичайно, це знайти спосіб очистити це стороннє тіло, щоб перевірити, чи воно гаряче.
Потім ви можете продовжувати натискати клавішу живлення. Якщо телефон є лише періодичною системною проблемою, телефон відкриється знову. Якщо не можете, подивіться вниз.
2, перевірте, чи не застрягли клавіші телефону;
Іноді під час щоденної роботи сторонні предмети можуть застрягати в кнопках, тому уважно стежте, чи сторонні предмети не потрапляють у клавіші, особливо в зарядний порт. Якщо карта застрягла струмопровідними сторонніми предметами, це призведе до короткого замикання телефону.
3, вийміть карту пам'яті, номерну картку. Іноді ця картка спричиняє збій телефону.
4. Підключіть комп’ютер за допомогою оригінального кабелю даних. Коли екран не відповідає, його можна підключити до комп’ютера. Комп'ютер нормально підключається і може
читати дані. Однак екран не реагує. Більшість проблем з екраном не пов’язані з основною платою.
● Користувачі, які умовно відкривали телефон, можуть звернутися до таких пунктів, щоб визначити, чи зламана материнська плата:
1, щоб побачити зовнішній вигляд: серйозна деформація, мікросхема спалена, поверхня електронних компонентів вимкнена.
2, живлення: підключіть вимірювач струму, щоб побачити струм. Нормальний пусковий струм регулярний. Якщо струму немає або великий струм, значить, проблема має материнська плата.
