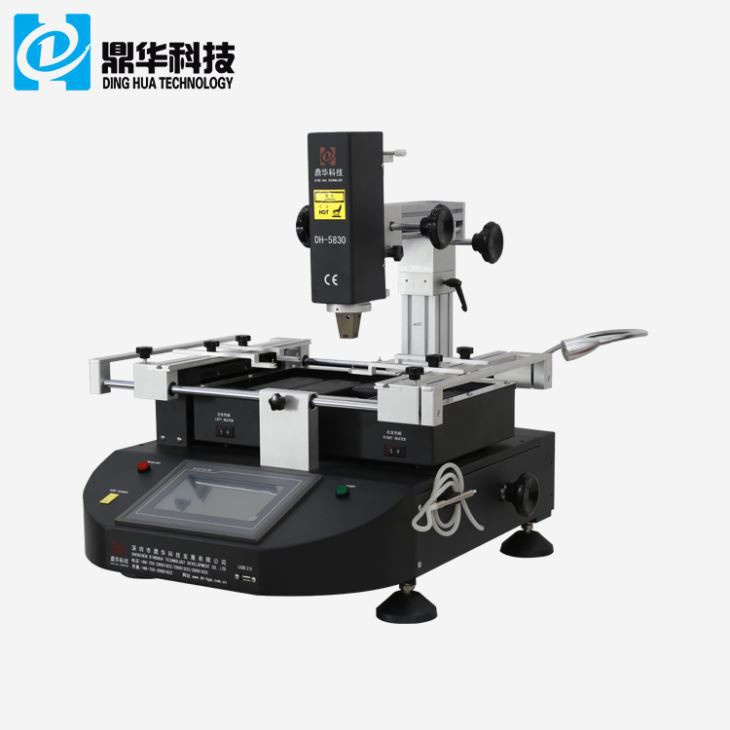

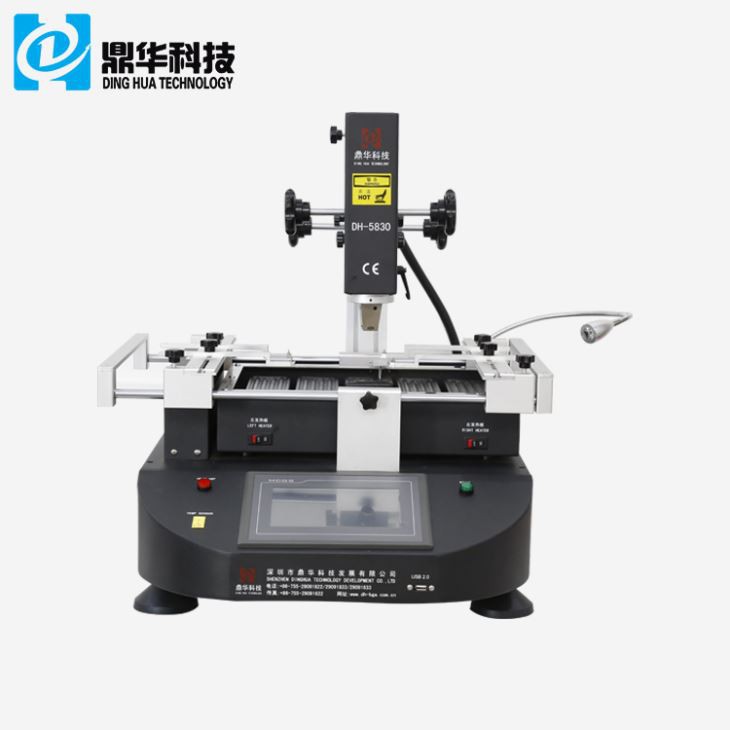

Сенсорний екран Xbox360 BGA Rework Machine

Сенсорний екран Xbox360 bga переробка машини

Швидкий попередній перегляд:

Акційна ціна! DH-5830 BGA Rework Machine спеціально для ремонту Xbox360 тепер доступна за акційною ціною.

Ми присвятили себе переробці та автоматичному обладнанню bga, охоплюючи більшу частину Індії, Європи та американського ринку.

Ми очікуємо стати вашим давнім партнером у Китаї.



1. Специфікація

1	потужність	4800W
2	Верхній нагрівач	Гаряче повітря 800 Вт
3	Нижній нагрівач	Гаряче повітря 1200 Вт, інфрачервоне 2700 Вт
4	Блок живлення	AC220V±10%, 50/60Гц
5	Розмір	Д560*Ш650*В580 мм
6	Позиціонування	Підтримка друкованої плати V-groove і з зовнішнє універсальне кріплення
7	Контроль температури	Термопара типу К, дозована петля контроль, автономне опалення
8	температура точність	±2 градуси
9	Розмір друкованої плати	Макс. 420*400 мм, мінімум 22*22 мм
10	Тонка настройка верстака	±15 мм вперед/назад, ±15 мм праворуч/ліворуч
11	BGA чіп	2*2-80*80 мм
12	Мінімальна відстань між стружками0.15 мм	0.15 мм
13	Датчик температури	1 (необов'язково)
14	Вага нетто	31 кг

2. Основні функції та застосування DH-5830 BGA Rework Station

1, високоточне регулювання:
Оснащений повзунковим механізмом, що дозволяє точно налаштовувати та швидко позиціонувати всі три осі (X, Y та Z). Це забезпечує чудову точність позиціонування та маневреність.

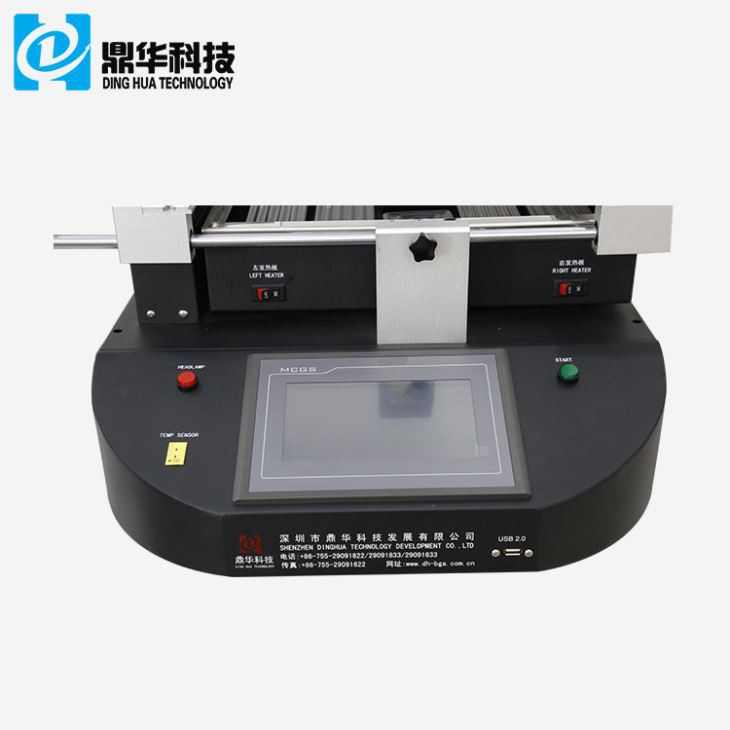

2, зручний інтерфейс:
Має інтерфейс сенсорної панелі та систему керування PLC для забезпечення стабільної та надійної роботи. Він підтримує зберігання кількох температурних профілів і включає захист паролем і функції зміни під час запуску. Профілі температури відображаються безпосередньо на сенсорному екрані.

3, незалежні зони опалення:
Включає три незалежно контрольовані температурні зони:

• Гаряче повітря для верхньої та нижньої зон.
• ІЧ-підігрів для нижньої зони.
• Температура точно контролюється з точністю ±2ºC. Верхня зона нагріву може вільно переміщатися за потреби, а друга зона регулюється по вертикалі. Верхній і нижній нагрівачі дозволяють одночасно контролювати температуру в кількох сегментах. Вихідну потужність зони ІЧ-нагріву можна регулювати відповідно до експлуатаційних вимог.



Додатки

Ця машина призначена для ремонту пошкоджених чіпсетів BGA (Ball Grid Array) на материнських платах PCB.

Загальні програми:

1. Ноутбук і настільний ПК PCBA (друкована плата в зборі)
2. Ігрові консолі, такі як Xbox One і PlayStation 4
3. Мобільний телефон PCBA
4. Материнські плати телевізорів і ТВ-приставок
5. Материнська плата сервера, принтера та камери

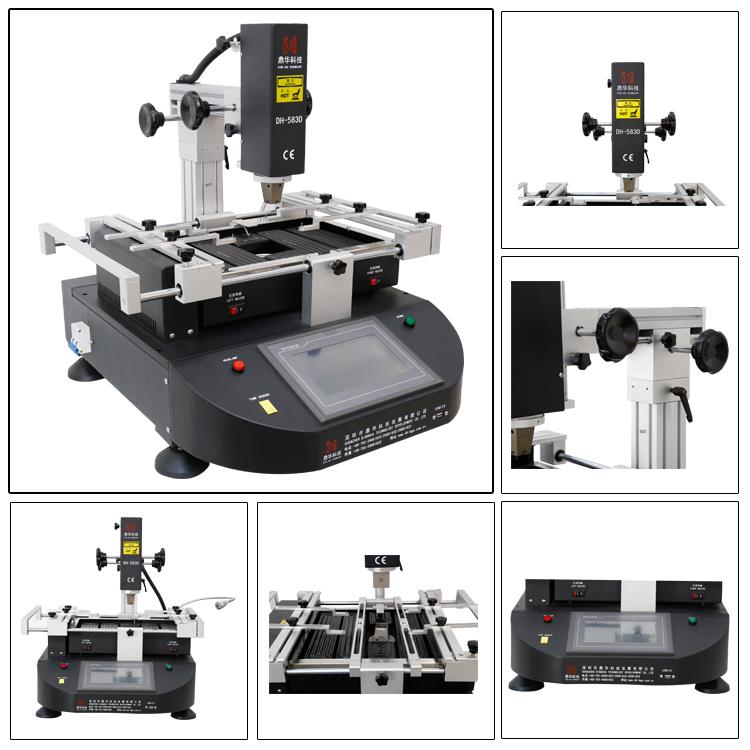

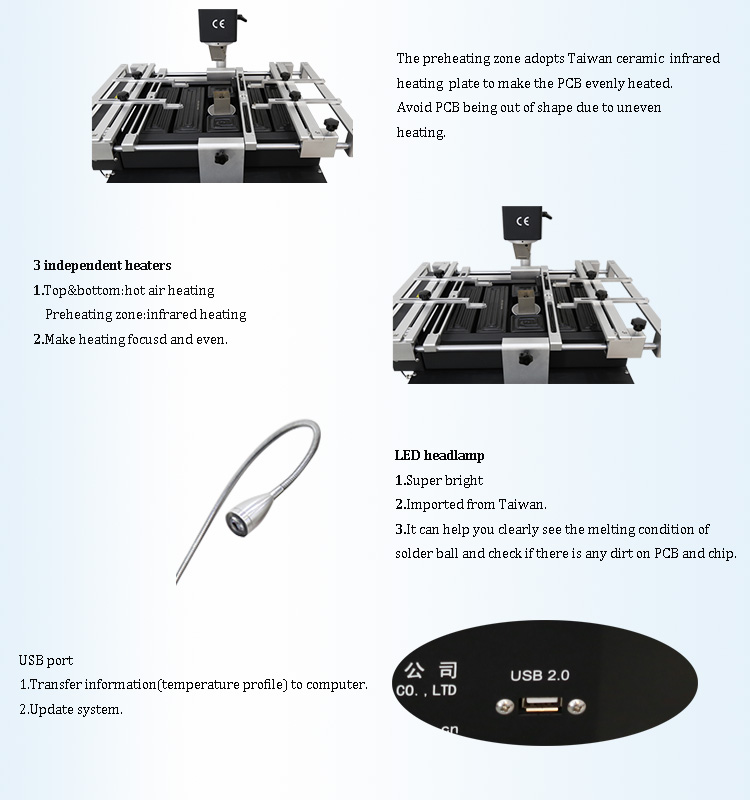

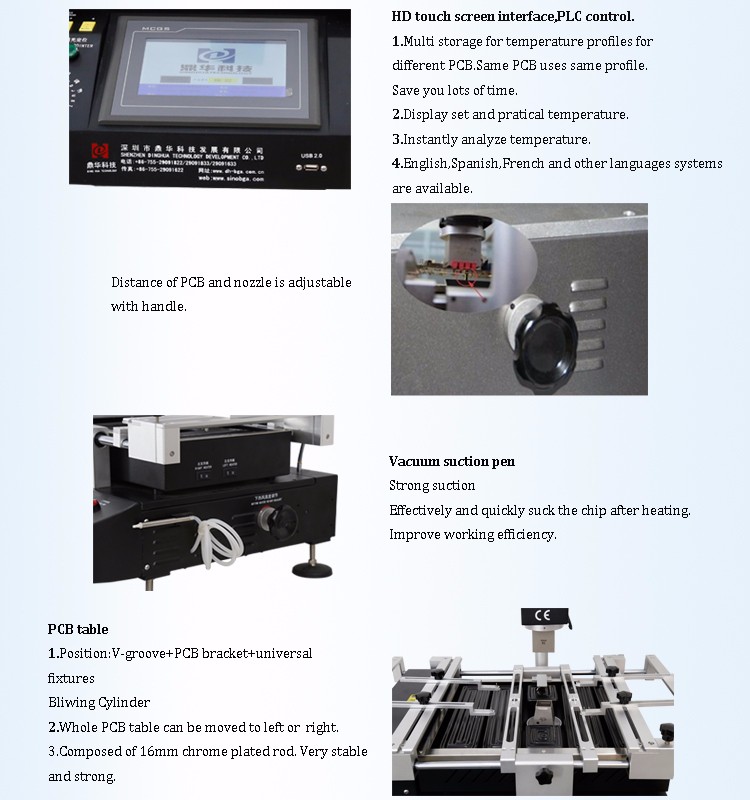

3. деталі паяльної станції DH-5830 BGA

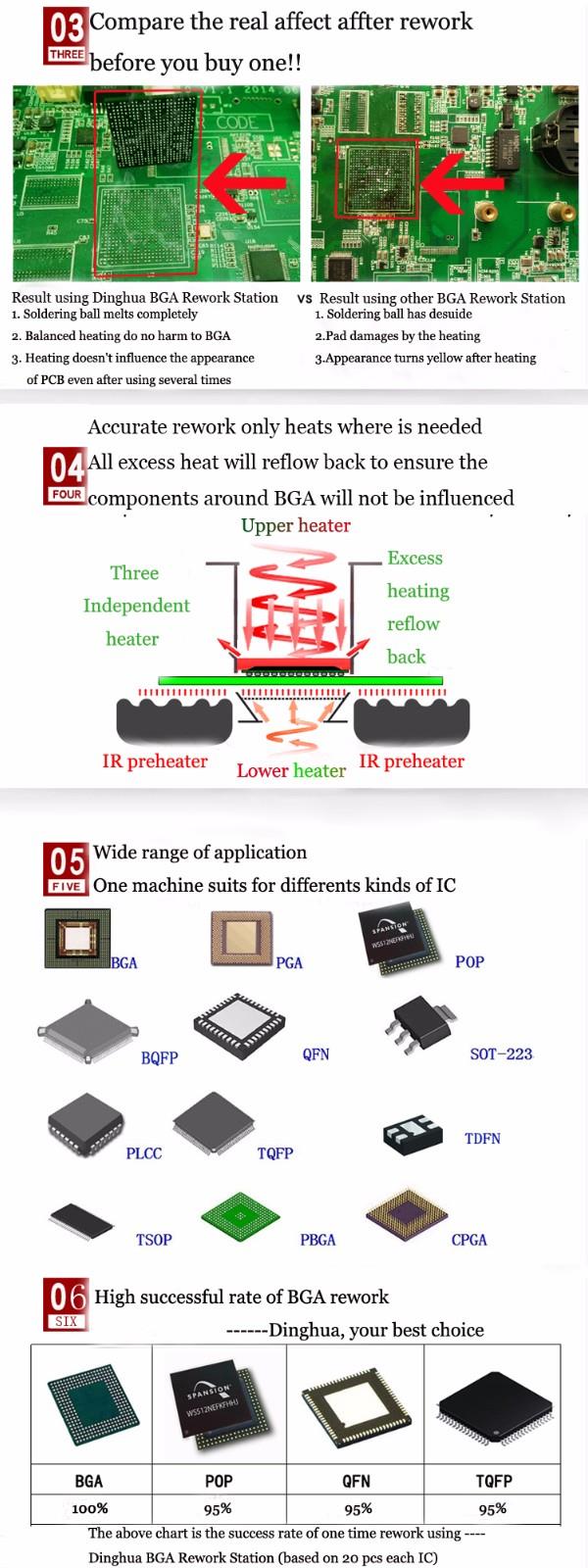

4. Чому варто вибрати паяльну станцію DH-5830 BGA?











































































































































5. Пов'язані знання:

• Компоненти для поверхневого монтажу SMC

• Пристрій для поверхневого монтажу SMD

• Технологія поверхневого монтажу SMT

• Технологія упаковки THT Through Hole

• Друкована плата PCB



6. Причини використання технології SMT:



Деталі доставки DH-5830 BGA REWORK STATION

Доставка:

1. Відвантаження буде здійснено протягом 5 робочих днів після отримання платежу.

2. Швидка доставка вантажу DHL, FedEX, TNT, UPS та іншими способами, зокрема морським або повітряним.
