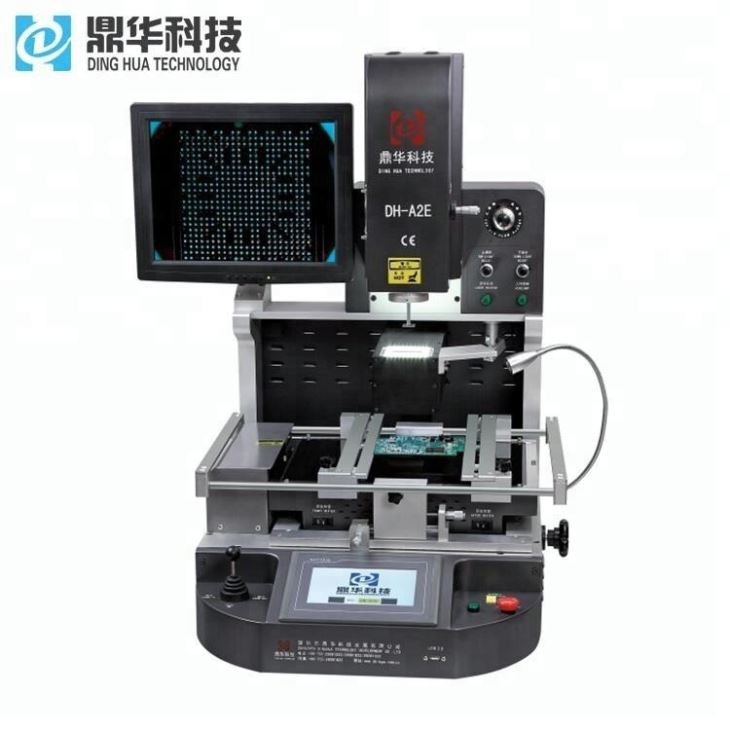

Оптична BGA-паяльна машина з камерою CCD

1.Ознайомлення з продуктом

Автоматизована вісь Z з двоступеневою програмованою швидкістю

Тримач прецизійної дошки з вакуумною фіксуючою основою, мікрометрами XY, нижньою опорою

Охолодження стисненим повітрям в обхід нагрівача дає міцні якісні з’єднання

Чотири входи для термопар

Бібліотека попередньо визначених профілів

Послідовність процесів, керована програмним забезпеченням, із запобіжними блокуваннями

Конфігурація Plug and Operate

Мінімальна участь оператора

2.Технічні характеристики продукту

3.Застосування продукту

Переверніть мікросхему на підкладку/друковану плату за допомогою процесу приєднання паянням

Перевернути чіп / матрицю на підкладку за допомогою термостиснення

Кріплення Flip Chip/Die з використанням непровідної пасти

Плашка до основи через мідні опори

Струмопровідне епоксидне кріплення

Переробка компонентів BGA/LGA/CCGA/QFN тощо.

4.Деталі продукту

5.Кваліфікація продукту

6. Наші послуги

Термін виконання зразка 5 днів.

Термін виконання великого замовлення становить 7- 15 днів.

Ми пропонуємо безкоштовне навчання та гарантію 1 рік, технічну підтримку протягом усього життя.

Найбільш конкурентоспроможна ціна, абсолютно нова машина, доставлена ​​з фабрики Dinghua.

Без проміжних зборів, ви маєте справу з фабрикою.

7.ПОШИРЕНІ ЗАПИТАННЯ

●Як ваш верстат для переробки BGA гарантує точне вирівнювання кульки припою на мікросхемі та паяного з’єднання

на друкованій платі?

A: система кольорового оптичного бачення з ручним переміщенням осей x, Y, двоколірним розділенням світла, збільшенням/зменшенням і точною

функція налаштування, включаючи пристрій визначення різниці кольорів. Екран дисплея чітко відображає умови вирівнювання

припійної кульки на мікросхемах і паяльного з'єднання на друкованій платі.

●Який принцип гарячого повітря та інфрачервоного нагріву вашого BGA-ремонтного верстата?

A: Є три незалежних обігрівача. Верхнє гаряче повітря + нижнє гаряче повітря + інфрачервона платформа попереднього нагріву. Гаряче повітря

має перевагу швидкого нагрівання та охолодження. Температуру дуже легко контролювати Нижня частина інфрачервоного випромінювання

щоб запобігти деформації друкованої плати (загальні причини деформації: велика різниця температур між розташуваннями

друкована плата та цільова мікросхема BGA.) Цим режимом машини відносно легко керувати, а температурою легко контролювати.
