Станція переробки SMD BGA

ІЧ -клавіатура BGA Reballing Machine

Повна Ir -станція BGA з двома зонами опалення, що підходить для великих мікросхем (до 80 × 80 мм) та різних друкованих ПК, таких як телевізори, ігрові консолі та комп’ютери .



1. Параметр виробництва станції переробки SMD BGA

Загальна потужність	2300W
Верхній обігрівач	450W
Нижній обігрівач	1800W, повністю закритий у відсіку скла
Влада	110 ~ 250 В 50/60 Гц
Рух верхньої голови	Вгору / вниз, обертайте вільно .
Освітлення	Тайваньський світлодіодний робочий світло, будь -який кут регулюється .
Зберігання	Зберігайте 10 груп температурних профілів
Позиціонування	Підтримка V-Groove, PCB може бути відрегульована в напрямках X, Y із зовнішнім універсальним кріпленням
Контроль температури	K датчик, закрита петля
Точність температури	± 2 градус
Розмір друкованої плати	Макс 270 * 320 мм хв 20 * 20 мм
Чіп BGA	5*5 ~ 80*80 мм
Мінімальний інтервал мікросхем	0,15 мм
Зовнішній датчик температури	1 шт.
Розміри	L480 × W370 × H390 мм
Чиста вага	Приблизно 15,5 кг





2. Деталі товару

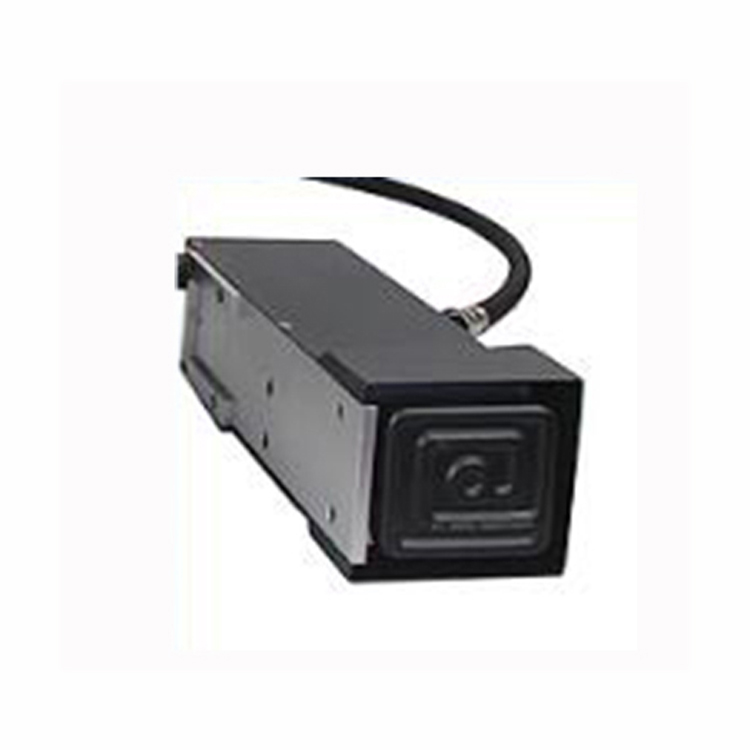

Топ ІЧ -обігрівач: 80 × 80 мм, 450 Вт, 110–240 В (необов’язково) . може нагрівати майже всі типи чіпів .

Підходить для материнських дощок до 270 × 320 мм .

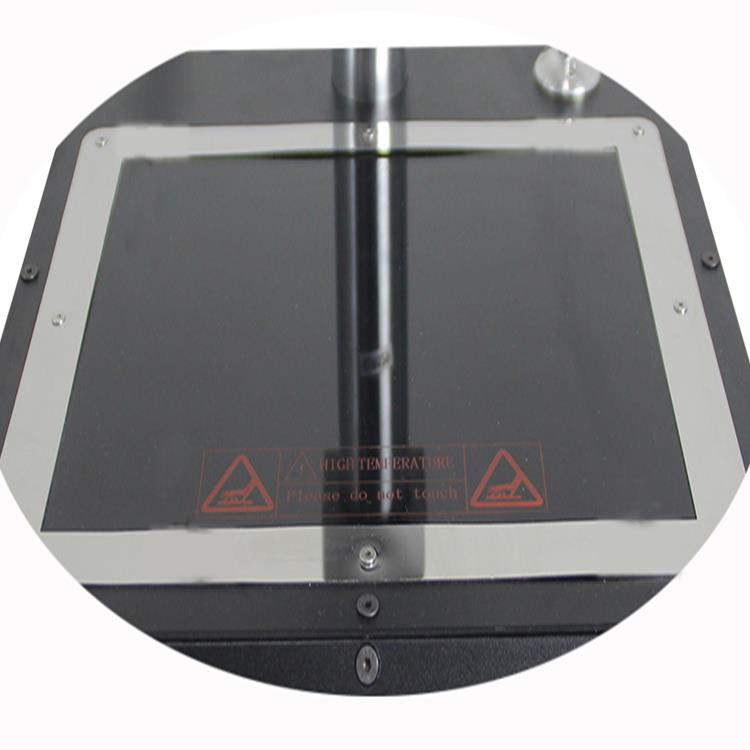

Дно ІЧ -обігрівач: повністю укладений скляним щитом .

Універсальні світильникиВключіть кліпи крокодила, канавки "v" та опуклі підтримують для захисту друкованих плат на будь-які телевізори та комп'ютери в iPhone .

Незалежно від друкованої плати телевізора, комп'ютер, хоча iPhone тощо .

Універсальні світильники для будь -якої друкованої плати з неправильною формою

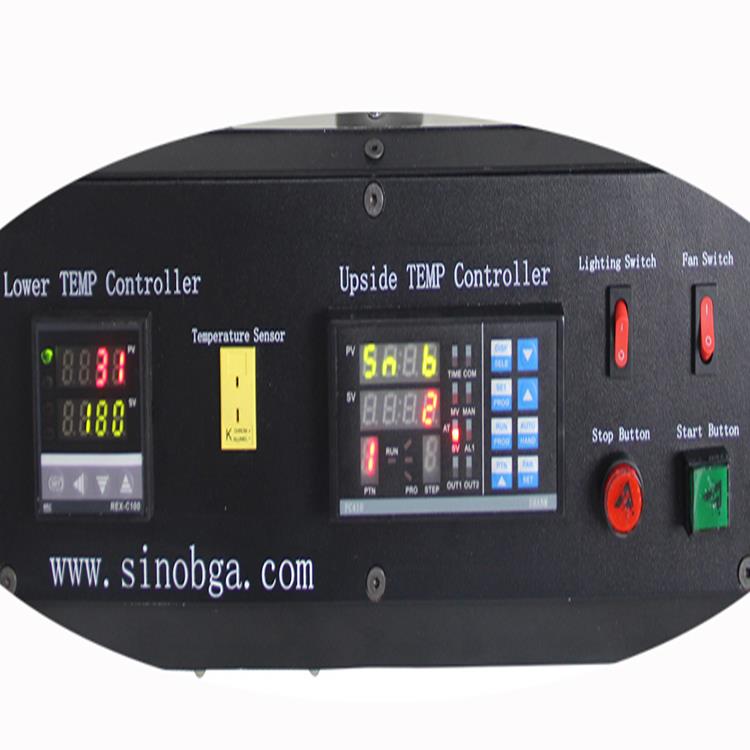

Панель приладів для налаштування температури та часу, просто в експлуатації та зручно використовувати

Інструментальна панель



3. Особливість

• Імпортований високоякісний, міцний обігрівач .
• Тайваньська інфрачервона керамічна попередньо нагріта пластина зі скляним екрануванням .
• Подвійне зони ІЧ-нагрівання: як верхня, так і нижня зон попереднього нагрівання .
• Контроль температури закритого циклу K-типу з точністю ± 2 градусів .
• Зовнішній роз'єм датчика для більш точних показань температури .
• Звук сповіщення: Нагадування голосу 5–10 с до закінчення циклу нагріву, допомагаючи оператору підготувати .



4. Наша служба IR клавіатура BGA Reballing Machine

• Перед доставкою: Кожна машина проходить 24 -годинний тест вібрації з подальшим остаточним оглядом .
• Після доставки: Після приїзду в митницю ми зв’язуємося з вами електронною поштою, телефоном або WhatsApp, щоб допомогти з оформленням .
• Після отримання: Ми надаємо настанови щодо встановлення та оперативну підтримку .

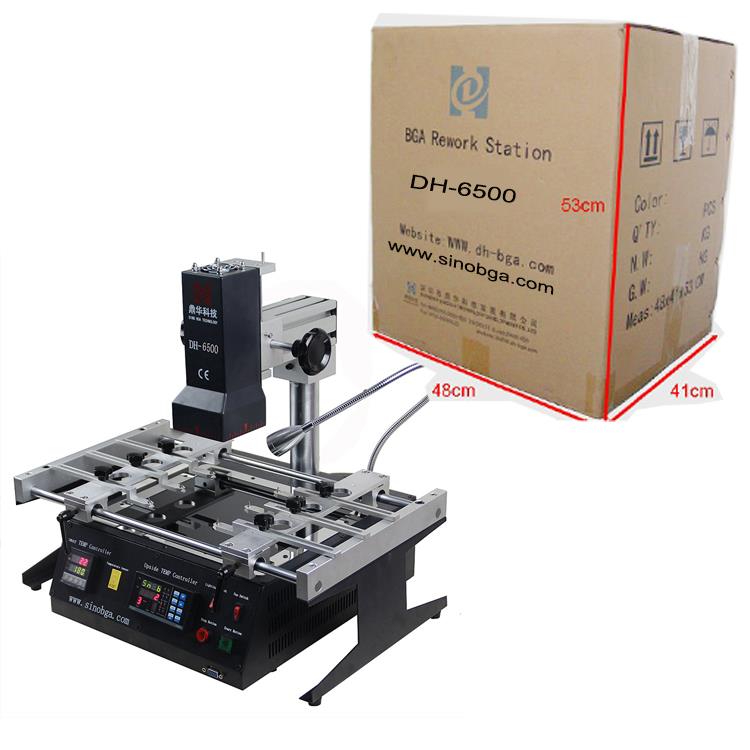

5. Упаковка

• Carton Case з вставками для піни для безпечного транспорту .
• Упаковані розміри: 48 × 53 × 41 см; Вага ваги: ​​23 кг .



Поширення



Інструменти та матеріали

Ремонт-це, можливо, завжди залишається дуже трудомісткою операцією, яка більше покладається на індивідуальні навички оператора, ніж на автоматизацію ., незважаючи на наявність відмінних інструментів ремонту, багато внутрішніх операцій з ремонту погано обладнані ..



1. Ергономічна робоча станція

Effective repair work cannot be performed on an old workbench or makeshift setup. PC board repair requires a high level of concentration and dexterity. Therefore, a proper workstation - ESD-grounded and equipped with adequate lighting, power outlets, and ergonomic comfort - is essential. Whenever possible, frequently used systems should be securely mounted to the work surface to Поліпшити ефективність .





2. Високоякісний стереомікроскоп

Precision repair cannot be done without this type of microscope available at all times. Limited access is inadequate, as it must be used continuously. While video cameras and monitors may be suitable for inspection or training, they lack the clarity provided by quality optics. In addition, the microscope must have good lighting. Halogen or fiber optic Системи освітлення з гнучкими Gooseecks для напрямку світла - найкращі варіанти для цієї мети .



3. Пайка

Точність пайки є життєво важливими для сучасних операцій з ремонту . техніків більше не можуть покладатися на традиційні інструменти паянки, які зазвичай використовувались лише кілька років тому ., тепер вони потребують найвищих пайки, які є дуже керованими, ергономічно, і сумісними з широким діапазоном тонких кінчиків .}}}



4. Інструменти для видалення компонентів

Зростаюча різноманітність компонентів - як великі, так і малі - вимагає цілого ряду спеціалізованих інструментів та методик для безпечного та ефективного видалення .} Ці інструменти, як правило, використовують один із наступних методів опалення: провідні (за допомогою контакту), конвектив (гарячим газом) або інфрачервоним (за допомогою фокусованих інфрачервоних ламп) . Додаток .



5. Попередня станція

Whenever possible, preheat the entire PC board before removing SMT components. Preheating reduces thermal shock from localized heating and speeds up the rework process. While most facilities have curing or drying ovens, an additional preheating station is often necessary to maintain consistent heat. A hotplate-style or infrared preheater can maintain the board temperature after it is Видалено з духовки або нагрійте її від температури навколишнього середовища .



6. Інструмент для мікрокрування та шліфування

Об'ємні інструменти для буріння та шліфування, які розміщують як двигун, так і джерело живлення в наконечнику, важко контролювати для детальної ремонтної роботи . Легкі, високоякісні інструмент для буріння в стилі зубного стилю є кращим для точних завдань .
