3 зони нагріву Паяльна станція SMD із сенсорним екраном
Ми є провідним виробником і постачальником BGA гарячого повітря та інфрачервоних паяльних станцій. Ми пропонуємо точно розроблену та високоякісну паяльну станцію з цифровим контролем температури. Ці продукти доступні з цифровими індикаторами, і ми пропонуємо ці продукти в різноманітних специфікаціях щодо розмірів, місткості та діаметрів.
Опис
1. Характеристики продукту 3 зони нагріву сенсорної SMD паяльної станції
Прийміть технологію інфрачервоного зварювання, яка незалежне дослідження.
Використовуйте тепло гарячого повітря, легко прорізати пропорцію тепла, проколюючи традиційний зварювальний апарат із сірокко.
Легко працювати. Потрібно лише півгодини тренування. Може працювати з цією машиною.
Зварювальні інструменти не потрібні, він може зварити всі компоненти розміром 2x2-80x80 мм.
Ця машина має систему нагріву потужністю 650 Вт. широко до 80х120 мм.
Насадка для гарячого повітря має вентиляційний отвір. Не впливайте на малий компонент по периметру. Може підходити для всіх компонентів, особливо для компонентів Micro BGA.
2. Специфікація 3 зон нагріву сенсорної SMD паяльної станції
| потужність | 4800W |
| Верхній нагрівач | Гаряче повітря 800 Вт |
| Нижній нагрівач | Гаряче повітря 1200 Вт, інфрачервоне 2700 Вт |
| Блок живлення | AC220V±10% 50/60Hz |
| Розмір | Д800*Ш900*В750 мм |
| Позиціонування | Підтримка друкованої плати V-groove та зовнішнє універсальне кріплення |
| Контроль температури | Термопара типу K, замкнутий контур керування, незалежне опалення |
| Точність температури | ±2 градуси |
| Розмір друкованої плати | Макс. 450*500 мм. Мін. 20*20 мм |
| Тонка настройка верстака | ±15 мм вперед/назад, ±15 мм вправо/вліво |
| BGAчіп | 80*80-1*1 мм |
| Мінімальна відстань між стружками | 0.15 мм |
| Датчик температури | 4 (необов'язково) |
| Вага нетто | 36 кг |

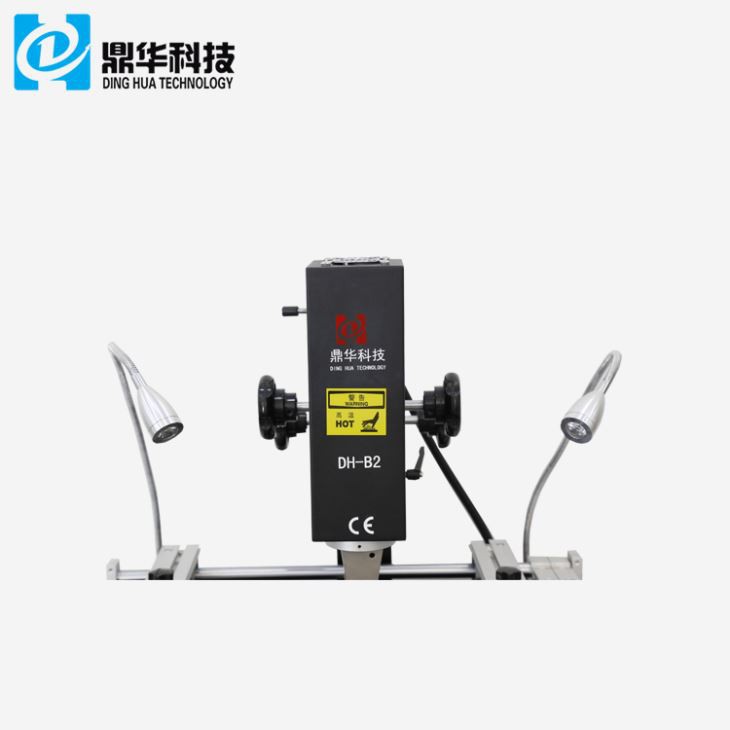

3. Деталі паяльної станції SMD із сенсорним екраном 3 зон нагріву
1. HD сенсорний інтерфейс;
2. Три незалежних обігрівача (гаряче повітря та інфрачервоний);

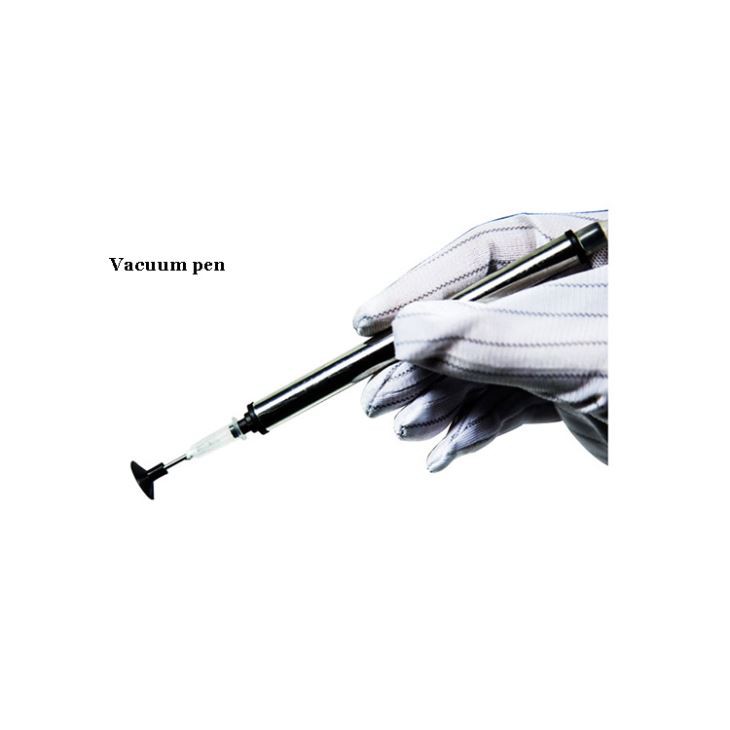

3. Вакуумна ручка;
4.Світлодіодна фара.
4. Чому варто обрати нашу паяльну станцію SMD із сенсорним екраном із 3 зонами нагріву?
5.Сертифікат 3 зон нагріву сенсорної SMD паяльної станції
6. Упаковка та відвантаження 3 зон нагрівання сенсорної SMD паяльної станції
7. Пов'язані знання
Які запобіжні заходи дотримуються під час процесу виправлення SMT?
Температура зберігання: рекомендована температура зберігання в холодильнику становить 5 градусів -10 градусів,
не опускатися нижче 0 градусів.
Вихідний принцип: Ви повинні дотримуватися принципу «першим увійшов, першим вийшов» і не спричиняти зберігання паяльної пасти.
у морозилці занадто довго.
Вимоги до розморожування: розморожуйте природним шляхом принаймні 4 години після видалення паяльної пасти з морозильника.
Не відкривайте кришку при розморожуванні.
Виробниче середовище: рекомендована температура в цеху становить 25±2 градуси та відносна вологість
має становити 45%-65%RH.
Використана паста: після відкриття кришки рекомендується використати її протягом 12 годин. Якщо потрібно зберігати, будь ласка
використовуйте чисту порожню пляшку, потім закрийте її та помістіть назад у морозильну камеру.
Кількість пасти, нанесеної на сталеву сітку: кількість паяльної пасти, нанесеної на сталевий дріт для першого
час не повинен перевищувати 1/2 висоти скребка під час друку та прокатки.
По-друге, при виконанні завдань друку процесу обробки мікросхем SMT необхідно звернути увагу на:
1. Скребок: матеріал скребка переважно є сталевим скребком, який сприяє формуванню та видаленню
паяльної пасти, надрукованої на PAD.
Кут ракеля: ручний друк становить 45-60 градусів; машинний друк становить 60 градусів.
Швидкість друку: вручну 30-45 мм/хв; друкарська машина 40 мм-80 мм/хв.
Середовище друку: температура 23±3 градуси та відносна вологість 45%-65%RH.
2. Сталева сітка: отвори сталевої сітки Відповідно до вимог продукту виберіть товщину
сталеву сітку та форму і співвідношення отвору.
QFP\CHIP: ЧІПИ з кроком між центрами менше 0,5 мм і 0402 потребують лазерного різання.
Випробування сталевої сітки: Випробування на розтягнення сталевої сітки проводиться раз на тиждень, і значення натягу є обов’язковим
становити 35 Н/см або більше.
Очистіть трафарет: друкуючи 5-10 шт. друкованих плат поспіль, очистіть його чистою серветкою. Краще не використовувати ганчірки.
3. Очисник: IPA розчинник: для очищення трафаретів найкраще використовувати IPA та спиртовий розчинник. Користуватися не можна
хлорвмісні розчинники, тому що склад пасти буде зруйнований і загальна якість
постраждати.
