Автоматична оптична станція реболлінгу Bga
Автоматична оптична станція реболінгу BGA Машина DH-A2E — це повністю автоматична станція паяння BGA з автоматичним механізмом подачі мікросхем, екраном (15 дюймів, 1080P), автоматичною оптичною системою вирівнювання CCD, імпортованою від Panasonnic, і нагрівальними трубками з вуглецевого волокна, покритими скляним екраном і т. д. Використовується для особистого...
Опис
Автоматична оптична bga реболлінгова станція
Машина DH-A2E — це повністю автоматична паяльна станція BGA з автоматичним механізмом подачі мікросхем,
екран (15 дюймів, 1080P), система автоматичного оптичного вирівнювання CCD, імпортована з
Panasonic та нагрівальні труби з вуглецевого волокна, покриті скляним екраном тощо. Використовуються для перс.
відділи ремонту, фабрика боєприпасів або університетська лабораторія та інші відділи.
Параметр продуктуАвтоматична оптична станція реболлінгу BGA
Загальна потужність | 5200W |
Верхній нагрівач | 1200W |
Нижній нагрівач | 2-й 1200Вт, 3-й ІЧ обігрівач 2700Вт |
потужність | AC110~240V±10％50/60Hz |
Автоматична система подачі чіпа | |
Режим роботи | Два режими: ручний і автоматичний, вибір вільний! Сенсорний екран високої чіткості, розумна людина-машина, налаштування цифрової системи. |
Зберігання температурного профілю | 50000 груп |
Оптичний об'єктив камери CCD Живильник стружки | Автоматичне розтягування та складання для вибору та заміни мікросхеми BGA, Контроль PLC |
Збільшення камери | 10x - 220x |
Тонка настройка верстака: | ±15 мм вперед/назад, ±15 мм праворуч/ліворуч |
Верхній мікрометр | Макс 60 градусів |
Точність розміщення: | ±0.01 мм |
Позиціонування BGA | Лазерне позиціонування, швидке та точне позиціонування PCB та BGA |
положення друкованої плати | Інтелектуальне позиціонування, PCB можна регулювати в напрямку X, Y "5 точок опори" плюс кронштейн для друкованої плати з V-пазом плюс універсальні кріплення. |
Освітлення | Тайвань світлодіодний робочий ліхтар, 5 Вт, будь-який кут регулюється |
Контроль температури | Датчик K, замкнутий контур |
Точність температури | ±1 градус |
Розмір друкованої плати | Макс. 450×400 мм Мін. 22×22 мм |
BGA чіп | 2x2 - 80x80 мм |
Мінімальна відстань між стружками | 0.1 мм |
Зовнішній датчик температури | 1 шт |
Розміри | Д600×Ш700×В850 мм |
Вага нетто | 70 кг |
Деталі продукту для автоматичної оптичної станції реболлінгу BGA
Екран дисплея, 15 дюймів, 1080P, збільшення/зменшення 10x~220x, усі точки під чипом або на
PCB можна побачити чітко, чітке зображення, автоматичний фокус.
Автоматичний оптичний ПЗЗ та пристрій подачі мікросхем
Це оптична ПЗЗ-матриця високої роздільної здатності, яка використовується для друкованої плати та мікросхеми, на яку потрібно отримати зображення.
«1» — автоматичний пристрій подачі стружки, на який можна насадити стружку розміром до 80*80 мм;
«2» — це оптична ПЗЗ-матриця з розділеним баченням для друкованої плати та чіпа, вирівняного на екрані монітора.
Обидва вони автоматично працюють разом для вирівнювання, збирання та заміни тощо
Нижнє гаряче повітря та ІЧ
«1» — це нижня насадка для нагріву гарячого повітря, яку можна налаштувати від 2*2~80*80 мм, навіть
хоча до 100*100мм, виготовлені з титанового сплаву, не іржавіють, а з магнітним пе-
destal, можна легко та просто встановити. У центрі також є невеликий гвинт
що сопло, воно може закріпити материнську плату великого розміру при нагріванні.

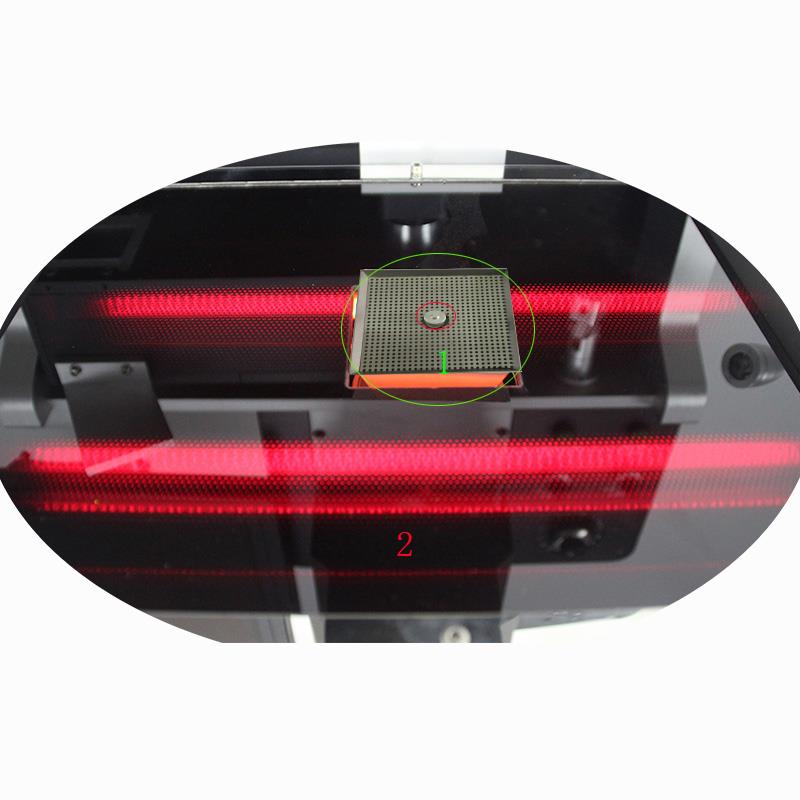

«2» — це нижня інфрачервона зона попереднього підігріву, захищена спеціальним скляним покриттям, ці карб.
на серцевину нагрівальні труби, встановлені всередині, які можуть виділяти рівномірну теплову енергію, роблячи моль-
erboard бути захищені найкращим чином.

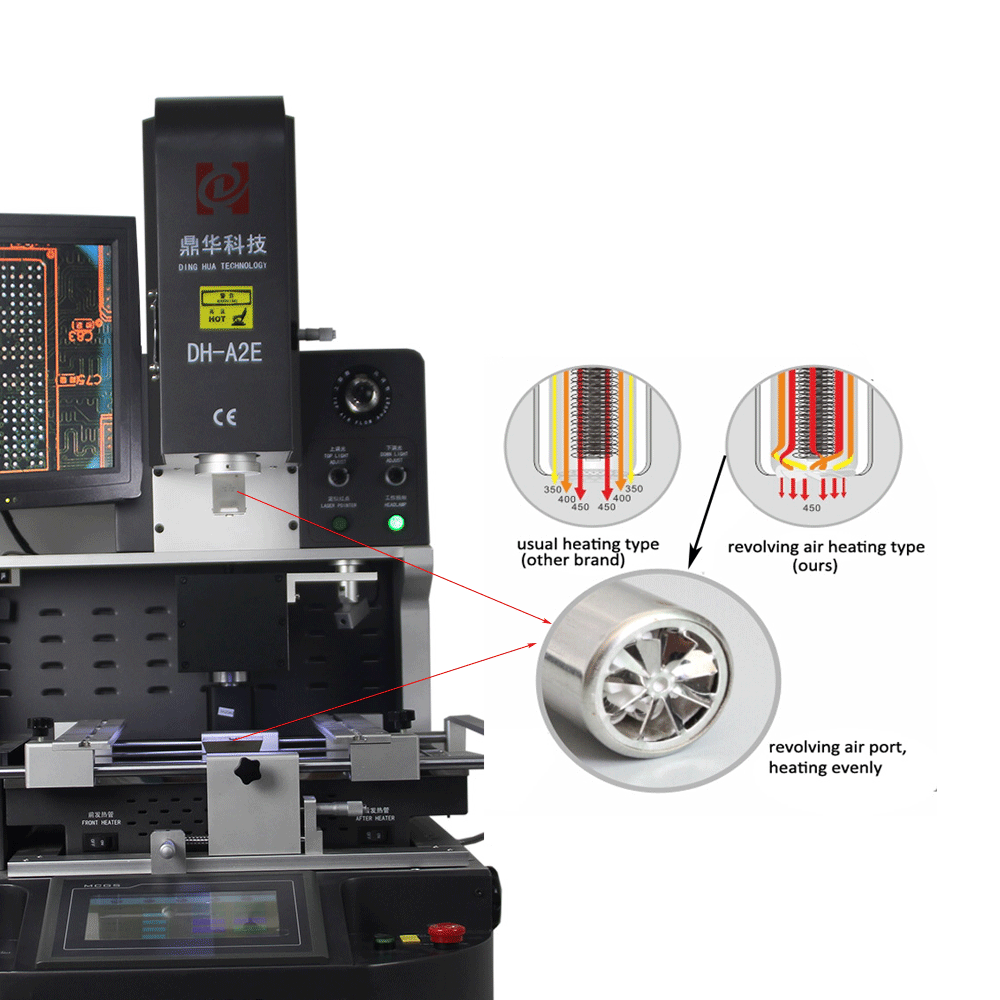

Опалення гарячим повітрям
Нагрівачі гарячого повітря, верхні та нижні нагрівачі для повітряного потоку, завдяки чому кулька припою розплавляється, щоб
пайка або відпаювання чіпа на материнській платі.
Виготовлений з імпортних матеріалів, які забезпечують рівномірний потік повітря та тривале тепло при його використанні
термін служби більше 10 років.

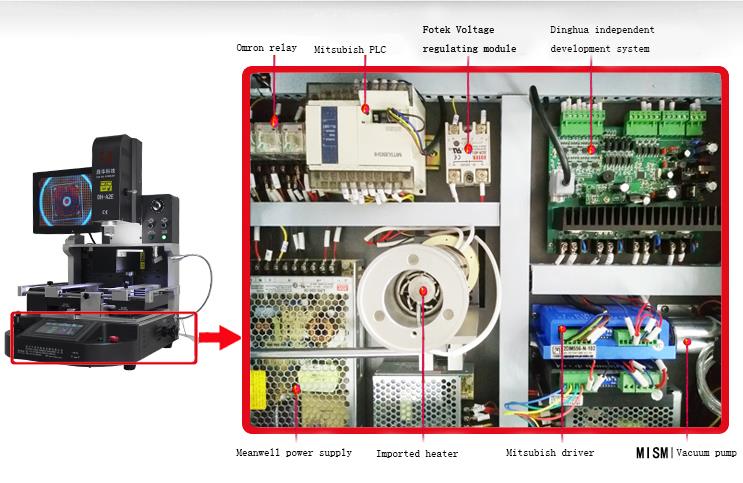

Наші запчастини поставляються відомими компаніями
Наприклад, реле Omron, Mitsubish PLC, блок живлення Meanwell тощо.
Упаковка та доставка:
Укомплектована міцною фанерною коробкою для паяльної станції BGA.
Доставляється DHL, FedEx, TNT і SF, а також залізничним, морським або повітряним транспортом,
залежно від кількості та вимог клієнтів.
