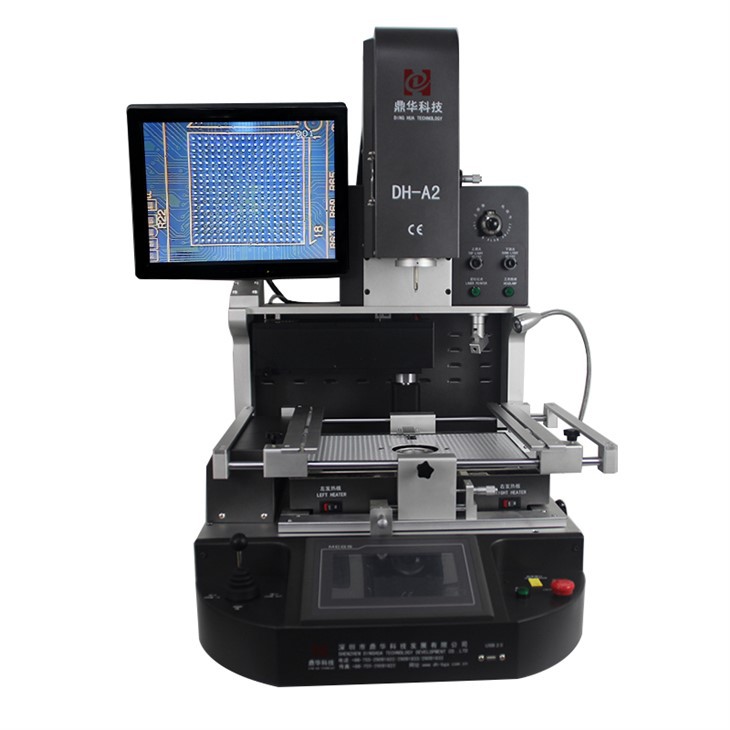

Ремонт телефону PS3 BGA Rework Station
◆ Розширені функції
① Верхній потік гарячого повітря регулюється відповідно до потреб будь-якої стружки.
② Розпаювання, монтаж і автоматичне паяння.
③ Вбудоване інфрачервоне лазерне позиціонування допомагає швидко позиціонувати друковану плату.
④ Конструкція верхньої нагрівальної головки та монтажної головки 2 в 1.
⑤ Монтажна головка з вбудованим пристроєм для перевірки тиску для захисту друкованої плати від пошкодження.
⑥ вбудований вакуум у монтажній головці автоматично підбирає мікросхему BGA після завершення депаювання.
Опис
Ремонт телефону PS3 BGA Rework Station
Короткий опис функцій
☞ Широко використовується для відновлення рівня мікросхем у ноутбуках, PS3, PS4, XBOX360, мобільних телефонах, комп’ютерах, телевізорах,
панелі керування тощо.
☞ Переробити BGA, CCGA, QFN, CSP, LGA, SMD, LED тощо.
☞ Автоматичне відпаювання, монтаж і паяння, автоматичний прийом чіпа після завершення відпаювання.
☞ Система оптичного вирівнювання HD CCD для точного монтажу BGA та компонентів.
☞ Точність монтажу BGA в межах 0.01 мм, коефіцієнт успішного ремонту 99,9%.
☞ Лазерне позиціонування для швидкого позиціонування мікросхеми BGA та материнської плати.
☞ Чудові функції безпеки з аварійним захистом.
☞ Зручне керування, багатофункціональна ергономічна система.
|
немає |
Технічні характеристики | опис |
|
1 |
Загальна потужність |
5300w |
|
2 |
3 автономних обігрівача |
Верхнє гаряче повітря 1200 Вт, нижнє гаряче повітря 1200 Вт, нижній інфрачервоний попередній нагрів 2700 Вт |
|
3 |
Напруга |
AC220V±10% 50/60Hz |
|
4 |
Електричні частини |
7-дюймовий сенсорний екран + високоточний інтелектуальний модуль контролю температури + драйвер крокового двигуна + ПЛК + РК-дисплей + оптична система CCD з високою роздільною здатністю + лазерне позиціонування |
|
5 |
Контроль температури |
K-сенсор із замкнутим циклом + автоматична компенсація температури PID + модуль температури, точність температури в межах ±2 градусів. |
|
6 |
Позиціонування друкованої плати |
V-подібний паз + універсальне кріплення + рухома полиця для друкованої плати |
|
7 |
Застосовний розмір друкованої плати |
Макс. 370x410 мм, мінімум 22x22 мм |
|
8 |
Відповідний розмір BGA |
2х2мм~80х80мм |
|
9 |
Розміри |
600x700x850 мм (Д*Ш*В) |
|
10 |
Вага нетто |
70 кг |
Упаковка та доставка
Деякі навички ремонту ігрових приставок:
-
На що слід звернути увагу при першому ремонті ігрових консольних виробів? Якщо ви можете успішно
вперше відремонтувати продукти ігрової консолі, це, безсумнівно, стане для вас великим заохоченням, тому ви
слід вибирати несправності, які легко усунути, наприклад, повністю тихі несправності та прості схеми живлення. Для деяких з
невдачі, ви не можете торкатися цього тимчасово через невдачі, з якими важко впоратися.
2. Який електропаяльник купити, щоб навчитися ремонтувати атракціон? Паяльна станція BGA
необхідне обладнання для професійного техніка або інженера по ремонту.
3. Як відпрацьовувати техніку зварювання. Техніка зварювання виглядає простою, але насправді зварити припій непросте завдання
суглоби добре. Таку практику слід виконувати крок за кроком. Спочатку візьміть тонкий багатожильний провід, розріжте його на десять відрізків і припаяйте
їх у коло. Потім вийміть один з багатожильних проводів, розділіть їх на десять секцій і зваріть в коло. після
пройшовши практику пайки дроту, перейдіть до пайки компонентів і друкованих плат.
4. Чому жало паяльника не прилипає до олова? Коли паяльник згорає насмерть, він не може прилипнути до олова. Це тому, що
паяльник тривалий час включений без використання. У цей час після відключення живлення відбувається пайка
за допомогою напилка напиляйте жало паяльника, доки воно не стане мідним, а потім увімкніть паяльник. Після пайки
залізо гаряче, нанесіть на нього трохи каніфолі, а потім трохи припою, щоб припій міг покрити весь жало паяльника, і
тоді його можна використовувати.
5. Який мультиметр краще купити? Мультиметр можна купити всього за десятки юанів, наприклад мультиметр MF 78, який
має 21 передачу, наприклад змінного струму, постійного струму, змінної напруги, постійної напруги та опору. Він також має рівень, четвертий додатковий розгляд
діапазони ємності, індуктивності та параметрів постійного струму транзистора. Ви також можете купити кращий, який коштує понад 100 юанів, наприклад
як мультиметр MF47, який має 26 передач, таких як постійний струм, напруга змінного струму, напруга постійного струму та опір, а також сім параметрів постійного струму
рівня, ємності, індуктивності та транзистора. Додатковий контрольний діапазон.
Не обов'язково на початковому етапі купувати дуже хороший мультиметр. З одного боку, він не буде експлуатуватися і легко пошкодиться. Увімкнено
з іншого боку, достатньо простого мультиметра. Цифровий мультиметр краще не купувати.
