Інфрачервоний сенсорний екран BGA Rework Machine
Забирання компонентів, вирівнювання, розміщення та оплавлення виконуються на одній осі, усуваючи ризик переміщення компонентів після розміщення.
Опис
Інфрачервоний сенсорний екран BGA Rework Machine
1. Характеристики продукту машини для переробки BGA з інфрачервоним сенсорним екраном
1. З трьома незалежними контрольними зонами температури, точніше;
2. Перший, другий температурний нагрівач, використовуючи хороший матеріал, може точно регулювати потік гарячого повітря та температуру,
високотемпературний вітерець, третя інфрачервона нагрівальна плита для попереднього нагріву.
3. Перша температурна зона з 8 сегментами температури вгору (вниз) +8 сегмент постійного контролю температури, може
зберігати 10 груп температурної кривої;
4. Перша зона та друга запускають температурну криву одночасно, третя зона починає працювати з підвищенням температури
і вниз одночасно з першою і другою зоною;
5. Після видалення та паяння, використовуючи потужний вентилятор для охолодження друкованої плати, запобігти деформації друкованої плати та забезпечити
ефект пайки;
3. Специфікація машини для переробки BGA з інфрачервоним сенсорним екраном
| потужність | 4500W |
| Верхній нагрівач | Гаряче повітря 800 Вт |
| Нижній нагрівач | Гаряче повітря 1200 Вт, інфрачервоне 2400 Вт |
| Блок живлення | AC220V+10%,50/60HZ |
| Розмір | Д 535*Ш650*В600 мм |
| Позиціонування | Підтримка друкованої плати N-groove та зовнішнє універсальне кріплення |
| Контроль температури | Термопара типу K, замкнутий контур керування незалежним нагріванням |
| Точність температури | ±2 градуси |
| Розмір друкованої плати | Макс. 355*335 мм, Мін. 50*50 мм |
| Тонка настройка верстака | ±15 мм вперед/назад +15 мм праворуч/ліворуч |
| BGA чіп | 80*80-2*2 мм |
| Мінімальна відстань між стружками | 0.15 мм |
| Датчик температури | 1 (необов'язково) |
| Вага нетто | 30 кг |
4. Деталі машини для переробки BGA з інфрачервоним сенсорним екраном

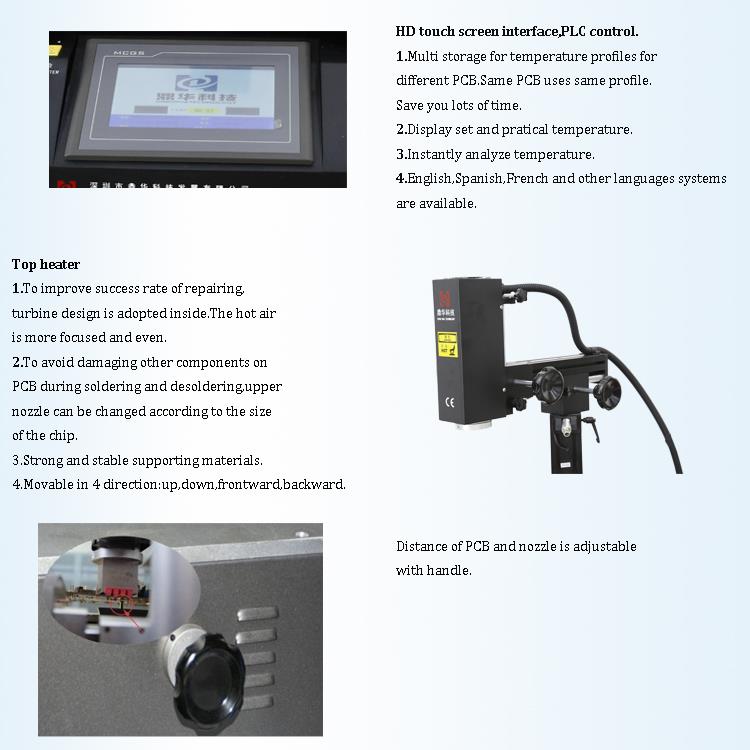

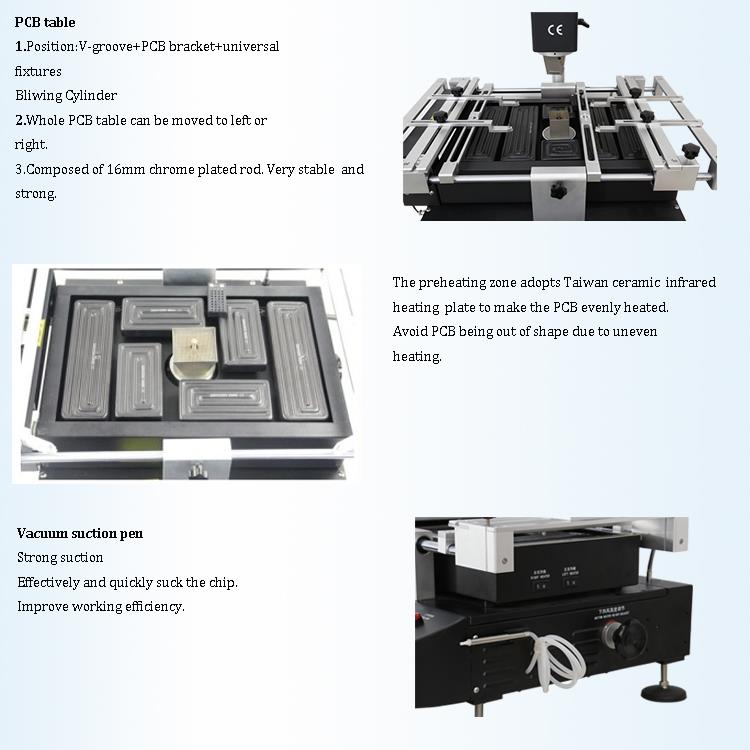

1. Інтерфейс сенсорного екрану HD;
2. Три незалежні обігрівачі ( гаряче повітря та інфрачервоний ) ;
3. Вакуумна ручка;

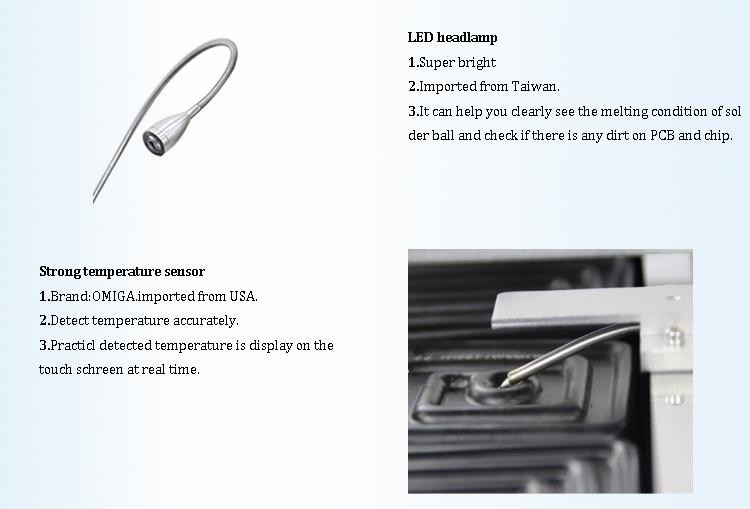

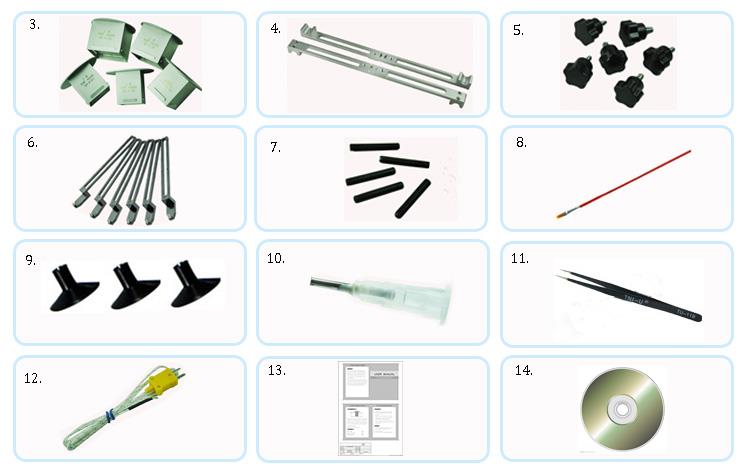

4.Світлодіодна фара.

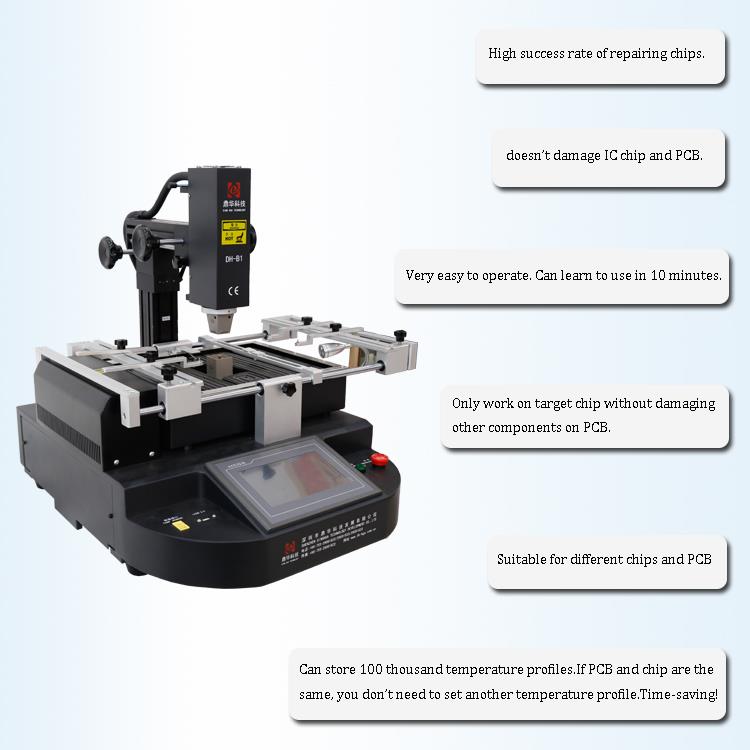

5. Чому варто вибрати нашу машину для переробки BGA з інфрачервоним сенсорним екраном?
6. Сертифікат машини для переробки BGA з інфрачервоним сенсорним екраном
7. Упаковка та відвантаження машини для переробки інфрачервоного сенсорного екрана BGA
8. Пов'язані знання
Стандартні методи реболлінгу BGA?
Перший - "олов'яна паста" + "олов'яна кулька",
Другий - "допомога паста" + "олов'яна кулька".
Що таке «олов'яна паста» + «олов'яна кулька»? Фактично, це найкращий і найстандартніший метод посадки кулі, який визнаний. Кульки, які посаджені таким чином, маютьхороша зварюваність і хороший блиск. Процес пайки не виглядає як куля, що біжить, його легше контролювати та утримувати.
Конкретний методСпочатку використовуйте паяльну пасту для друку на панелі BGA, а потім додайте на неї кульку припою певного розміру. У цей час функцією паяльної пасти є приклеювання припоюкульку та збільшити контактну поверхню кульки припою під час нагрівання припою. Куля припою буде нагріватися швидше і більшекомплексно. Це дозволить краще припаяти кульку припою до панелі BGA після розплавлення припою, зменшуючи ймовірність спаювання.
Що таке "паяльна паста" + "олов'яна кулька"? Через наведене вище пояснення легко зрозуміти значення цього речення. Простіше кажучи, цей метод використовує паяльну пастузамість паяльної пасти. Однак характеристики паяльної пасти сильно відрізняються від характеристик паяльної пасти. Паяльна паста стає рідкою, колипідвищується температура, і це легко викликає
tвін спаяти м'яч, щоб бігати; крім того, паяльна паста паяльної пасти погана, тому кажуть, що перший методкулястої посадки ідеально підходить.
Звичайно, всі ці два методи повинні бути спеціальними інструментами, такими як підставка для трійника. Конкретні кроки методу «Смердюча паста» + «Сфероїдальна куля» такі:
