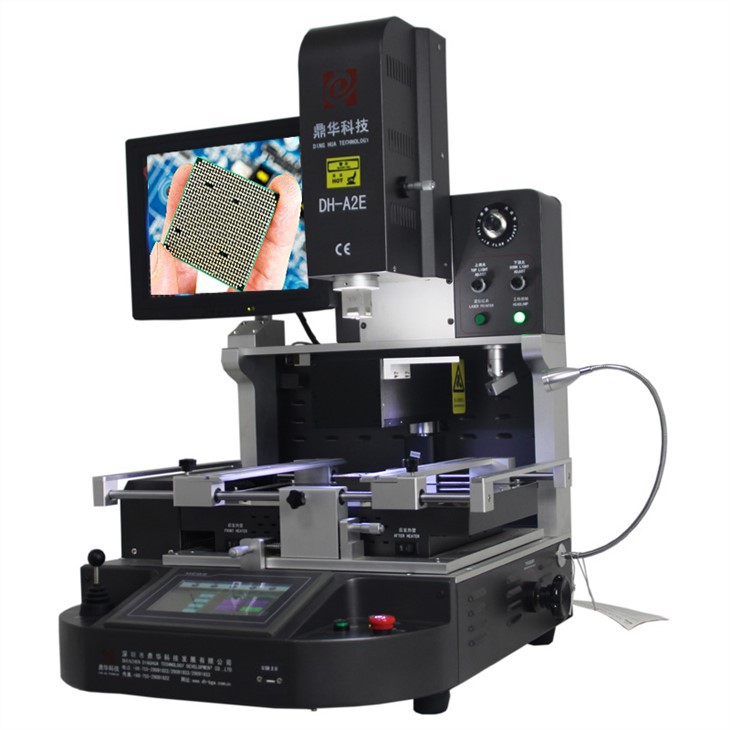

Оптичний Ipad BGA Rework Machine
Оптична паяльна машина для ipad bga 1. Швидкий попередній перегляд: паяльна станція Dinghua DH-A2E BGA оснащена чудовими функціями безпеки та аварійним захистом для забезпечення безпеки. Крім того, завдяки багатофункціональності та інноваційному дизайну машина Dinghua може здійснювати одноразове переміщення та монтаж і паяння. Ласкаво просимо...
Опис
Машина для переробки оптичного ipad bga
1. Швидкий попередній перегляд:
Паяльна станція Dinghua DH-A2E BGA оснащена чудовими функціями безпеки та аварійного захисту
Проблема безпеки. Крім того, завдяки багатофункціональному та інноваційному дизайну машина Dinghua може здійснювати одноразові переміщення,
Монтаж і пайка. Ласкаво просимо відвідати наш завод і подивитися.
1. Специфікація
Специфікація | ||
1 | Загальна потужність | 5300w |
2 | 3 автономних обігрівача | Верхнє гаряче повітря 1200 Вт, нижнє гаряче повітря 1200 Вт, нижній інфрачервоний попередній нагрів 2700 Вт |
3 | Напруга | AC220V±10% 50/60Hz |
4 | Електричні частини | 7" сенсорний екран плюс високоточний інтелектуальний модуль контролю температури плюс Драйвер крокового двигуна плюс ПЛК плюс РК-дисплей плюс оптична система ПЗЗ високої роздільної здатності плюс лазерне позиціонування |
5 | Контроль температури | K-сенсор із замкнутим контуром плюс автоматична температурна компенсація PID плюс модуль температури, темп точність в межах ±2 градуси. |
6 | Позиціонування друкованої плати | V-подібний паз плюс універсальне кріплення плюс рухома полиця для друкованої плати |
7 | Застосовний розмір друкованої плати | Макс. 370x410 мм, мінімум 22x22 мм |
8 | Відповідний розмір BGA | 2х2мм~80х80мм |
9 | Розміри | 600x700x850 мм (Д*Ш*В) |
10 | Вага нетто | 70 кг |
2. Характеристики продукту та застосування паяльної станції DH-A2E BGA
Основні характеристики паяльної станції DH-A2E BGA:
Основні риси:
◆ Багатофункціональна ергономічна система
① нижній нагрівач можна регулювати вгору та вниз.
② Прийняв усі види магнітних верхніх і нижніх насадок, з поворотом на 360 градусів, легким для встановлення та заміни,
доступні індивідуальні розміри.
③ Багатофункціональна полиця для підтримки друкованої плати, яку можна переміщати вздовж осі X, разом із універсальним кріпленням і V-подібним кріпленням
ket, підходить для всіх видів позиціонування друкованої плати.
◆ Чудові функції безпеки
Машини мають сертифікат CE. Він оснащений аварійною кнопкою. Також навколо є голосове попередження
5 секунд до завершення процесу паяння/відпаювання. З автоматичним захисним пристроєм відключення живлення при несправності
з подвійним контролем захисту від перегріву.
Програма паяльної станції DH-A2E BGA
Ця машина використовується для ремонту зламаного чіпсета BGA (Ball Grid Array package) на материнській платі PCB.

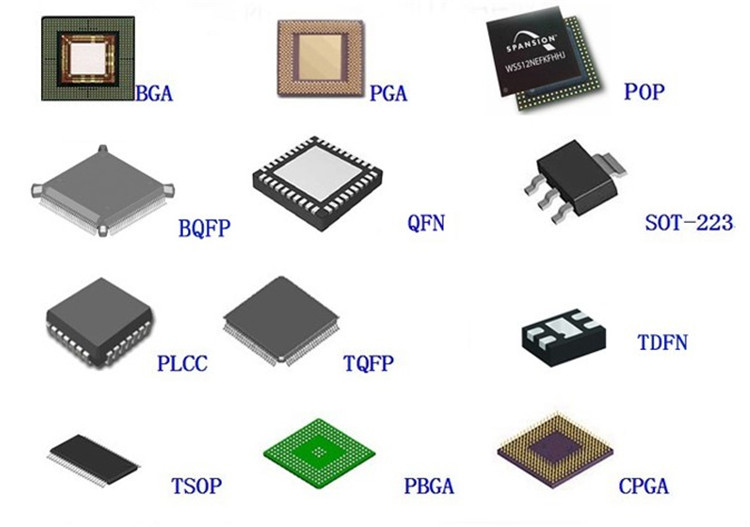

Застосування BGA
1. Ноутбук і настільний PCBA
2.Ігрова консоль, наприклад Xbox one, Play Station 4
3.Мобільний телефон PCBA
4. Материнська плата телевізійної приставки
5. Материнська плата сервера, принтера, камери тощо

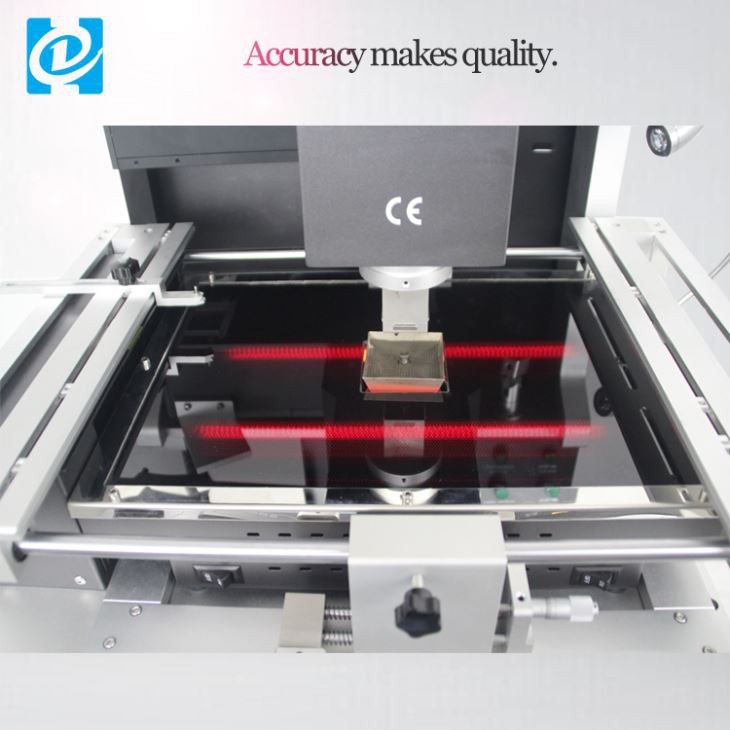

4. Детальні зображення A2E BGA REWORK STATION
3. Профіль компанії
Про нас
Кілька фотографій нашої фабрики та паяльної станції BGA
Офіси

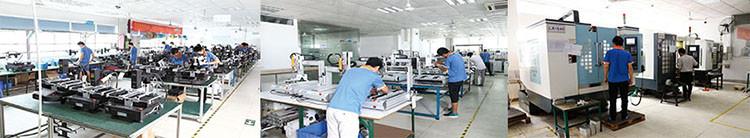

Виробничі лінії

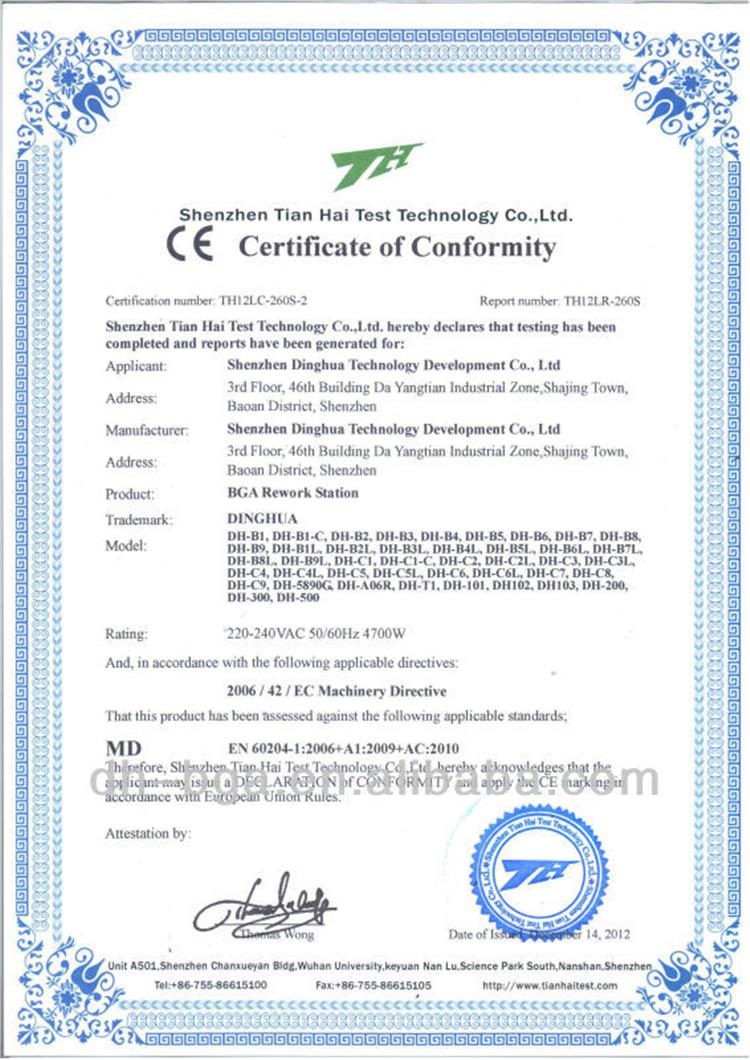

Сертифікація CE, як показано нижче
Частина наших клієнтів
6. Упаковка, доставка та послуги DH-A2E BGA REWORK STATION
7. FAQ
З: Ви торгова компанія чи виробник?
A: Ми є фабрикою з більш ніж десятирічним виробництвом та зовнішньою торгівлею, а також однією з найбільших майстерень
у цій галузі в Китаї також є наша власна команда інженерів R&D.
З: Який спосіб оплати?
A: Ми приймаємо умови оплати: банківський переказ, WesterUnion, Paypal тощо.
Питання: Що таке ремонт мікросхеми BGA?
В: 1) Зняття чіпсета BGA з материнської плати друкованої плати називається відпаюванням.
2) Очищення Pad.
3) Очищення та реболлінг BGA або заміна безпосередньо на новий ---потрібно використовувати набір для реболінгу та аксесуари
4) Розташування набору мікросхем BGA ---Станція переробки BGA з камерою оптичного вирівнювання може допомогти вам легко та
ефективно.
5) Припаювання чіпсета BGA до друкованої плати.
