Автоматична оптична паяльна станція BGA

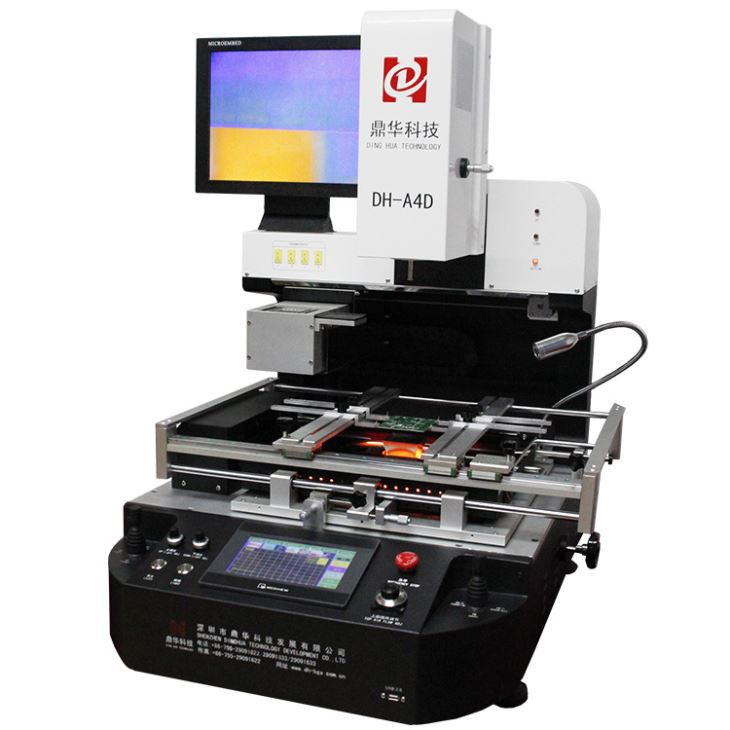

DH-A4D — це чудова станція для паяння BGA із рухомою ІЧ-зоною попереднього нагріву, повністю автоматичною оптичною матрицею CCD та мікросхемою

пристрій подачі та лазерна точка, вбудована у верхню гарячу головку тощо. Це може допомогти вам зробити процедуру переробки простішою та ефективнішою.

Параметр продукту автоматичної оптичної паяльної станції BGA

Детальна інформація про повністю автоматичну оптичну машину для реболінгу BGA

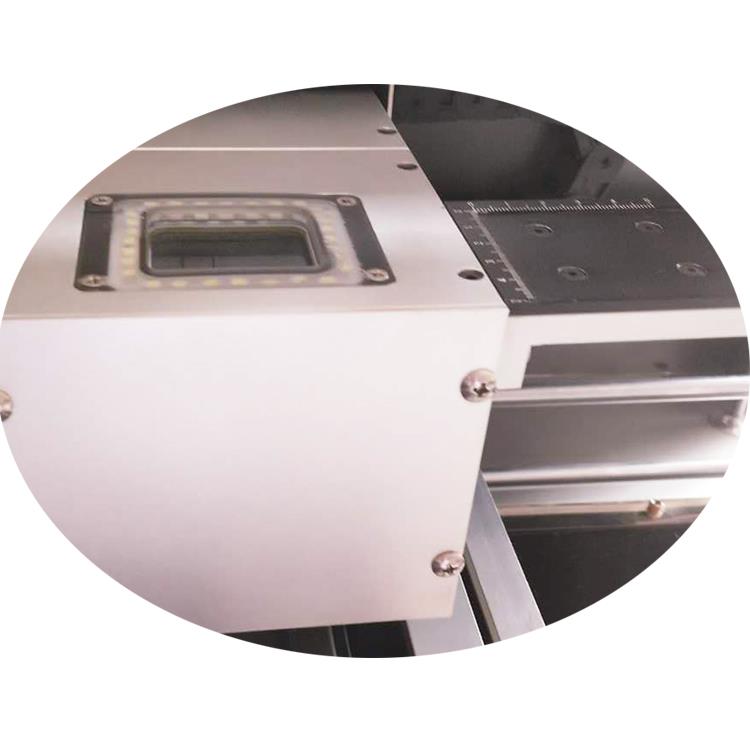

Повністю автоматичний оптичний CCD, імпортований з Японії, і пристрій подачі мікросхем, що використовується для мікросхем розміром 1*1~80*80 мм,

коли машина працює, вакуумна ручка, вбудована у верхню головку, може автоматично підняти чип або помістити його на нього.

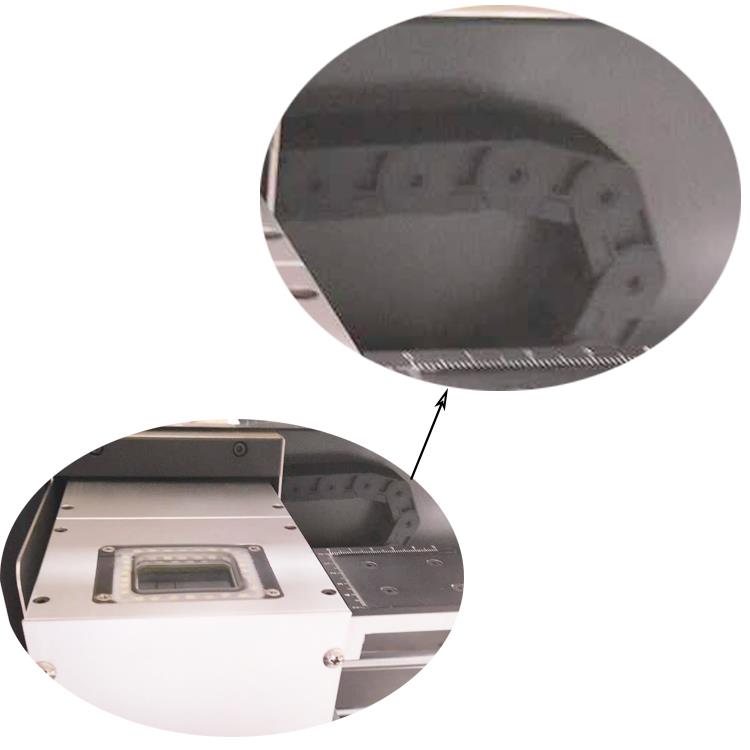

«Ланцюжок резервуарів» для цих кабелів працює за допомогою оптичного пристрою подачі ПЗЗ та мікросхеми, безпечного та довговічного.

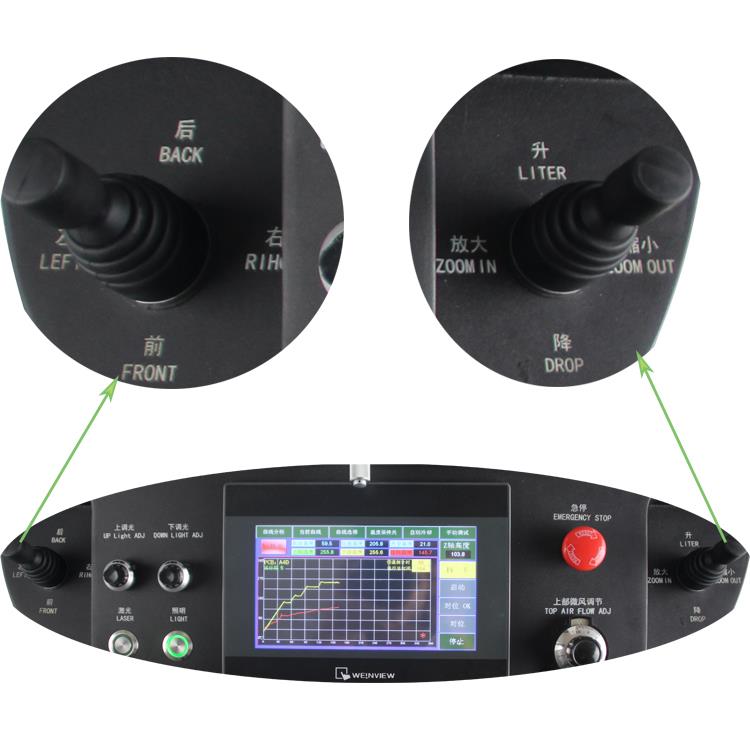

Два джойстики, коли вручну, один призначений для оптичного пристрою подачі ПЗЗ та мікросхем, які можна переміщувати вліво/вправо або назад/вперед,

один — для того, щоб голова бігла вгору або вниз, а зображення на екрані монітора — збільшені або зменшені.

Область інфрачервоного попереднього нагріву для різної форми чи чіпа, розташованого в іншому місці, а ІЧ-зона складається з вуглецю

волокнисті нагрівальні трубки (темне світло легко поглинається друкованою платою та довговічне) і антивисокотемпературне скляне покриття

(запобігання потраплянню дрібних компонентів або пилу всередину).

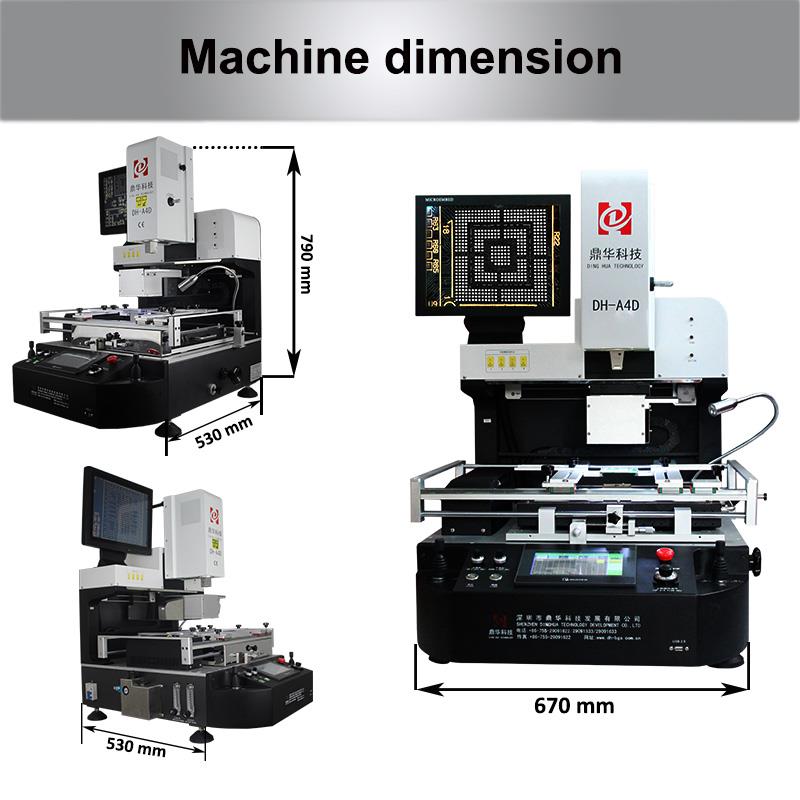

Паяльна станція BGA DH-A4D, Д*Ш*В=670*530*790 мм, вага нетто: 95 кг, упакована в фанерну коробку з пінопластом всередині для

машина захищена. Належний розмір і вага зручні для більшості верстаків, незалежно від того, в ремонтній майстерні

або майстерні.

Відвантаження, пакування та продаж автоматичної оптичної станції паяння BGA

Машини, такі як ця DH-A4D, вібруватимуть принаймні 24 години перед доставкою, незалежно від того, чи були вони в минулому чи зараз,

ми єдині, хто виконує вібрацію для паяльної станції BGA, після цього дайте їй постійно працювати принаймні 24 години.

Щоб переконатися, що машини працюватимуть ефективно.

Упакований у фанерну коробку (фумігований), незалежно від того, куди він буде відправлений, немає обмежень для

Імпорт. Товсті дерев’яні дошки та внутрішня піна можуть добре захистити машину, а зазначені візерунки попереджають про відсутність перевернутого, догори та крихкості тощо. Для кращого захисту машини під час доставки.

Цінні клієнти, які використовують нашу машину

Ці клієнти, зазначені вище, користувалися нашою паяльною станцією BGA не лише в Китаї, але й за кордоном. Якщо ви закриті для них, ви можете спробувати укласти з ними контракт і піти, щоб дізнатися більше, просто зв’яжіться з нами.

Поширені запитання щодо автоматичної паяльної станції BGA

1. Питання: Як зробити компоненти навколо чіпа, які можна було б паяти або відпаювати?

В: Необхідні індивідуальні насадки, якщо немає відповідних насадок, також термостійкий матеріал, наприклад,карптонова стрічка.

2. Q:Якщо це впершея намагаюсьпереробити дошку, як мені вчинити?

A: Ми пропонуємо вам спочатку спробувати переробити дошку для сміття.

3. З: Чи можу я використовувати його для ремонту Iphone, Macbook та інших PCBA?

В: Звичайно, якщо друкована плата менше 410*450 мм, її можна переробити на цій машині.

4. З: Чи можу я додати камеру збоку для спостереження за плавленням кульки припою?

A: Так, якщо потрібно, для цього можна встановити одну камеру, зображення буде виводитися на екран цього монітора.

Ноу-хау про оптичну паяльну станцію Automatci BGA:

1. Гуманізований дизайн:

Вбудований промисловий ПК, привід крокового двигуна, інтелектуальний температурний модуль, стабільний і надійний.

Інтерфейс Windows IOS англійською та китайською мовами плюс інтерфейс USB, легке керування.

Прийміть дві зони нагріву, як верхній нагрівач, так і нижній нагрівач гаряче повітря,

Система звукових підказок. 5 с-10 с до закінчення нагрівання

2. Точний контроль температури:

Два незалежних нагрівання температури плюс самоналаштування PID плюс PLC, точність температури буде близько 2 градусів.

Він може встановити 8 сегментів нагріву та масивне зберігання групового профілю температури.

Зручне налаштування кривої нагріву BGA та пошук індексу.

3. Зручне візуальне вирівнювання:

Оптичне вирівнювання плюс система кольорових лінз CCD плюс лазерне позиціонування

2 кольороподілу, збільшення, мікрорегулювання

Автофокус, автокорекція, авторозрізнення кольорів.

Система регулювання рівня освітлення.

Японська камера може рухатися вперед і назад.

Вбудований вакуумний насос, автоматично підбирає чіп BGA.

Керування джойстиком, збільшення та зменшення масштабу, вниз та вгору.

4. Точні компоненти:

Точне налаштування мікросхеми BGA

Точне налаштування мікрометрів X, Y, Z, точність розташування становитиме близько 0.01 мм

Затискач із V-подібним пазом і універсальне кріплення, придатне для всіх видів друкованих плат.

Конструкція системи опалення та монтажної головки 2 в 1, точне позиціонування.

5. Ідеальний дизайн безпеки:

З захистом від збою вентилятора, функцією захисту від збою термопари.

Захист від перегріву, функція аварійної зупинки.

застосування:

Підходить для всіх видів BGA (CCGA, BGA, QFN, CSP, LGA, Micro SMD, MLF, пакет POP)

Свинець і без свинцю.
