Оптична станція BGA для ноутбука

Оптична станція для ремонту bga ноутбука

1. Швидкий попередній перегляд:

Особливості DH-G600 BGA Rework Machine

1. Широко використовується для заміни мікросхем у ноутбуках, комп’ютерах, мобільних телефонах тощо.

2. Автоматичне зняття, монтаж і пайка.

3. Система HD Optical Alignment для точного монтажу BGA та компонентів.

4. Лазерне позиціонування може швидко вирівняти мікросхему BGA та материнську плату.



Параметр продукту Назва продукту паяльний і розпаювальний апарат Загальна потужність 5300W верхній нагрів 1200w нижній підігрів нижній нагрів гарячого повітря 1200 Вт, ІЧ-підігрів 2700 Вт потужність 220 В 50 Гц/60 Гц Позиціонування V-подібний паз, друковані плати можна регулювати по осі X, Y і оснащувати універсальним кріпленням Контроль температури К-тип, замкнутий контур Розмір друкованої плати Макс. 400x380 мм, мінімум 22x22 мм Розмір мікросхеми 2x2-50x50 мм Мінімальна відстань між стружками 0.15 мм Зовнішній датчик температури 1 (необов'язково) N.W. приблизно 60 кг Відповідні материнські плати мобільний телефон, ноутбук, настільний комп'ютер, ігрова консоль, XBOX360, PS3

3. Основні особливості паяльної станції DH-G600 BGA

• Сфера застосування (весь спектр додатків для переробки)
• Сервісні центри середнього та великого масштабу.
• Пристрої мобільних і радіосистем.
• Стільникові телефони, КПК, КПК, ноутбуки та материнські плати.
• Пристрої локальної мережі, мережеві вузли та військове комунікаційне обладнання.
• Портативне медичне обладнання

особливості:

1. Гнучке використання для всіх різних типів компонентів, таких як SMD, BGA, CBGA, CCGA, CSP, QFN, MLF, PGA та всі епоксидні незабруднені мікро BGA тощо.

2. Етапи повного перероблення (Pr-Heating, Soak, Re-Flow & Cooling) забезпечують точний і стандартний процес переробки.

3. ІЧ без впливу на сусідні компоненти.

4. Чутливий датчик вимірювання температури для отримання точного та миттєвого зчитування та моніторингу температури.

5. Внутрішня система збирання для безпечного та стабільного видалення мікросхем.

6. система охолодження для досягнення повного та стандартного процесу охолодження для друкованих плат.

7. Інструмент для реболлінгу

8. Позиціонування під час процесу переробки можна застосувати за допомогою лазерної вказівки на друкованій платі

9. Точний і плавний стіл XY, що входить у комплект.

10. Легке та зручне керування за допомогою ручних режимів.

11. Застосовується річна гарантія.

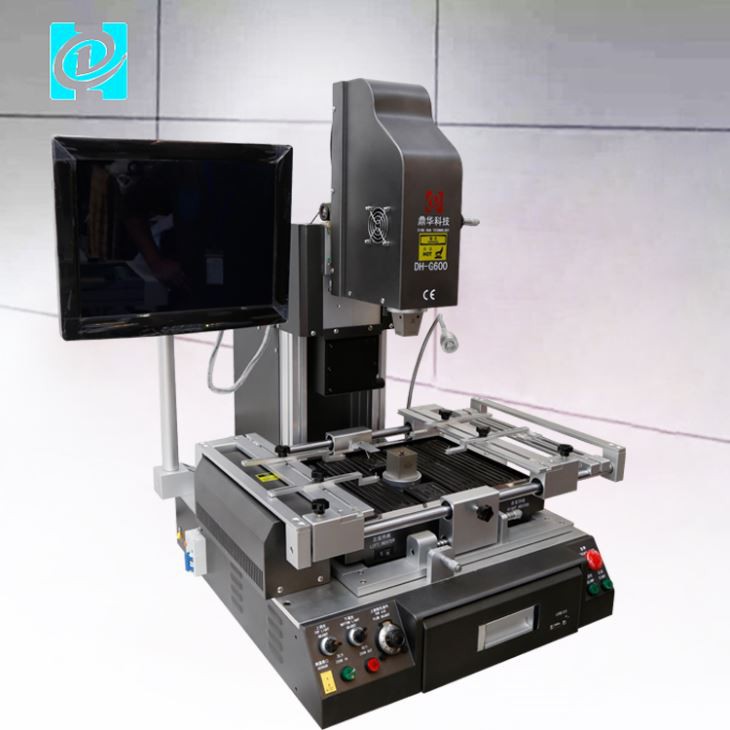

4. Детальні зображення G600 BGA REWORK STATION

HD оптична система вирівнювання лінз CCD

Камеру імпортовано з Panasonic, Японія, щоб забезпечити точність заміни ±0,01 мм

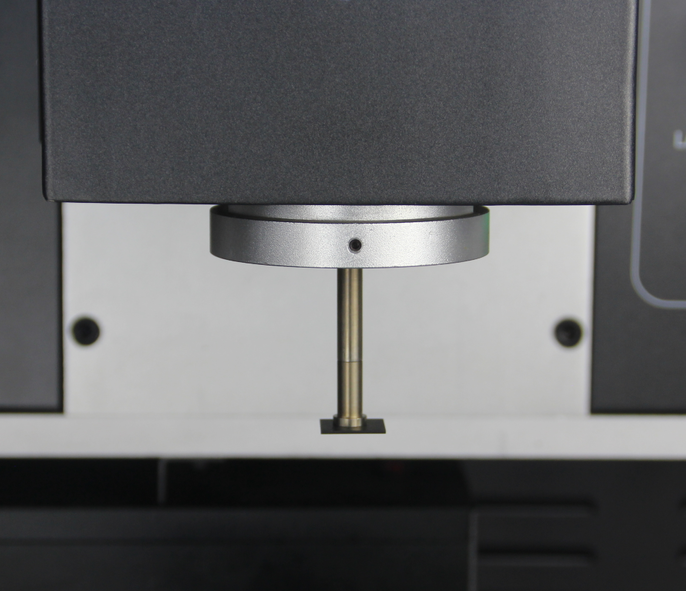

Монтажна головка з вбудованим пристроєм для перевірки тиску для захисту друкованої плати від пошкодження.

вбудований вакуум у монтажній головці автоматично підхоплює мікросхему BGA після завершення розпаювання

З верхнім регулюванням повітряного потоку, щоб запобігти здуванню крихітних BGA.



Позиціонування друкованої плати

V-подібний паз, друковані плати можна регулювати по осі X і Y і оснащувати універсальним кріпленням

4. Профіль компанії

Частина наших клієнтів

6. Упаковка, доставка та послуги G600 BGA REWORK STATION

Варіанти доставки

◆ Зразок буде надіслано протягом 5 робочих днів після отримання повної оплати. 7-15 днів для оптових замовлень. ◆ Доставка DHL, FedEx, TNT, EMS та UPS express. Також доступна доставка морським транспортом.

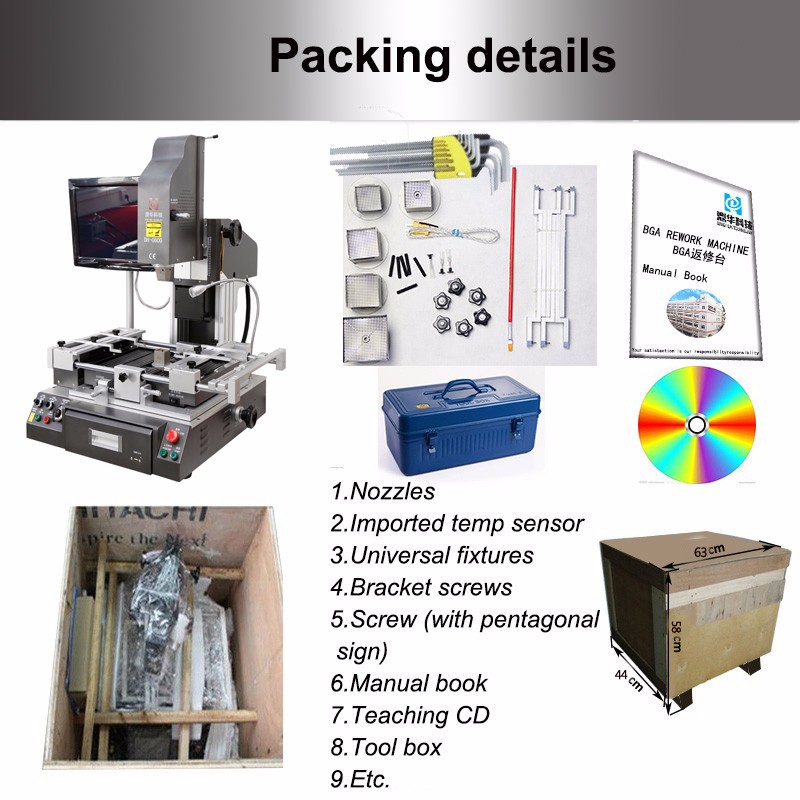

DH-G600 Аксесуари

Посібник користувача -1 шт РК-дисплей -1 шт -5 шт. Насадка для гарячого повітря: верхня насадка 3 шт. (31x31 мм, 38x38 мм, 41x41 мм), нижня насадка 2 шт. (34x34 мм, 55x55 мм) PS: Розмір насадки гарячого повітря можна налаштувати відповідно до розміру чіпа -1 набір вакуумної присоски (включаючи 4 шт.) -2 шт вакуумна подушка -6 шт універсальне кріплення Опорний гвинт -4 шт -6 шт. Ручка слива



7. Поширені запитання про G600 BGA REWORK STATION

Q1: Чому обирають нас?

A1:1. Dinghua має понад 10 років досвіду.

2. Професійна та досвідчена команда техніків.

3. З якісним товаром, вигідною ціною та своєчасною доставкою.

4. Відповідь на всі ваші запити протягом 24 годин.

Q2: Як щодо способу доставки?

A2: Зазвичай ми приймаємо експрес-доставки, такі як DHL, FedEx, UPS і TNT для зразків замовлень. Для оптових замовлень приймаються авіарейси або морські перевезення.

Q3: Який час доставки гуртового замовлення?

A3: Час виконання замовлення становитиме 5-10 робочих днів

Q4: Як довго діє ваша гарантія?

A4: Триває 12 місяців.



8. Пов'язані знання

Є багато причин, чому люди переробляють своє електронне обладнання. Найпоширенішими причинами є несправні компоненти, необхідність заміни застарілих інженерних деталей, погані паяні з’єднання та небажані краплі припою. Частина цієї роботи виконується під час ремонту мобільних телефонів.

Виконуючи ремонт, кваліфіковані фахівці повинні захистити навколишні частини. Вони досягають цього, зберігаючи теплове навантаження на збірку якомога нижчим. Це допомагає уникнути потенційно небезпечних здавлень дошки.

Першим кроком у переробці є використання гарячого повітря для нагрівання одного пристрою для поверхневого монтажу. Це розплавить усі паяні з’єднання між друкованою платою та пристроєм для поверхневого монтажу. Другим кроком є ​​видалення пристрою для поверхневого монтажу, а третім кроком є ​​очищення масиву колодок на провіднику для видалення старого припою. Старий припій легко видаляється. Все, що вам потрібно зробити, це нагріти його до температури плавлення. Для цього використовується розпаювальна оплетка, фен, паяльник.

Для виконання вищезазначених кроків кваліфіковані фахівці використовують систему вирівнювання зору. Сучасне обладнання має високу роздільну здатність і високу точність. Ця система дозволяє точно розмістити новий компонент на масиві колодок.

Коли все зроблено, пристрій для поверхневого монтажу припаюється до друкованої плати. Профіль припою використовується для попереднього нагріву друкованої плати. Він також використовується для підігріву з'єднань між друкованою платою та пристроєм.
