Оптична камера Bga Rework Station

Оптична камера BGA паяльна станція

Високоякісна паяльна станція DH-A4D, яка використовується для телефонів, MacBook, друкованої плати керування автомобілем та інтелектуальної друкованої плати штучного інтелекту тощо.

з вертикальною лазерною точкою, інтелектуальним механізмом подачі чіпів, повністю автоматичним оптичним CCD тощо. Він використовувався групою компаній і

міжнародні компанії за кордоном, такі як Foxconn, Google, Volvo тощо.

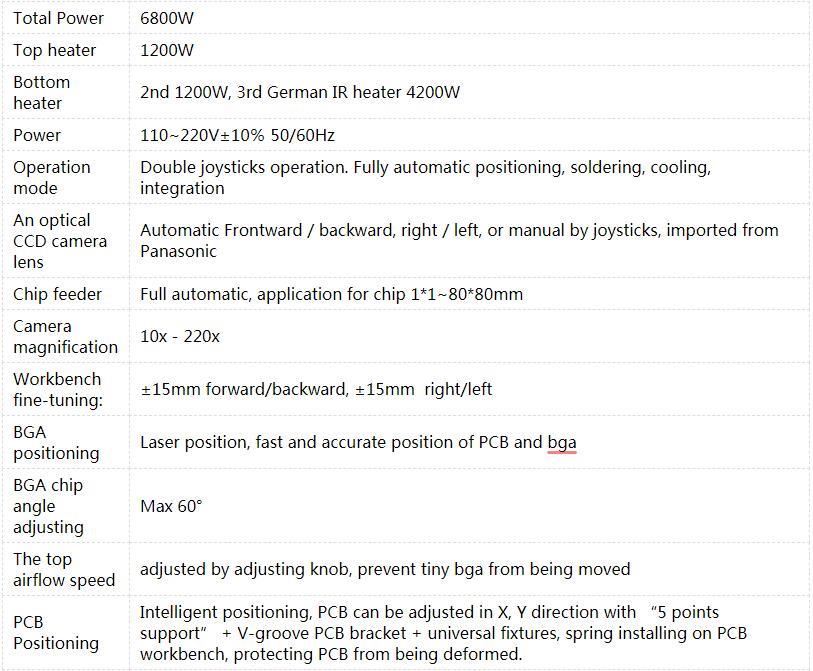

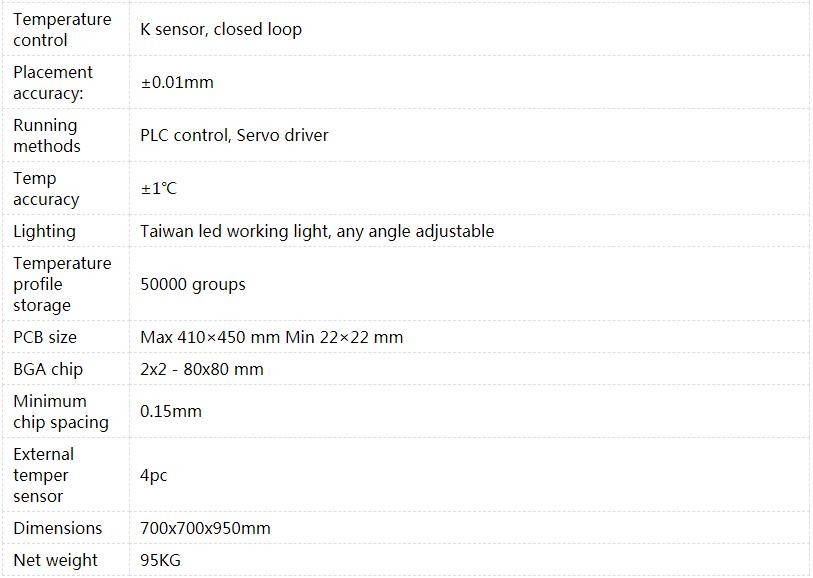

Параметр продукту оптичної камери паяльної станції BGA

Деякі особливості оптичної камери BGA rework station

Високоефективна гібридна нагрівальна головка потужністю 6800 Вт

ІЧ нижній обігрів великої площі в 3 зонах нагріву (4200 Вт)

Вбудована вакуумна піпетка для видалення та розміщення компонентів

Високоточне розміщення з вбудованим датчиком сили

Покращений візуальний помічник

Автоматизоване розміщення компонентів

Керування процесом і документацію можна зберегти в машині або експортувати за допомогою USB 2.0

Підходить для використання заводу, лабораторії університету та ін.

Деталі продукту оптичної камери BGA паяльна станція

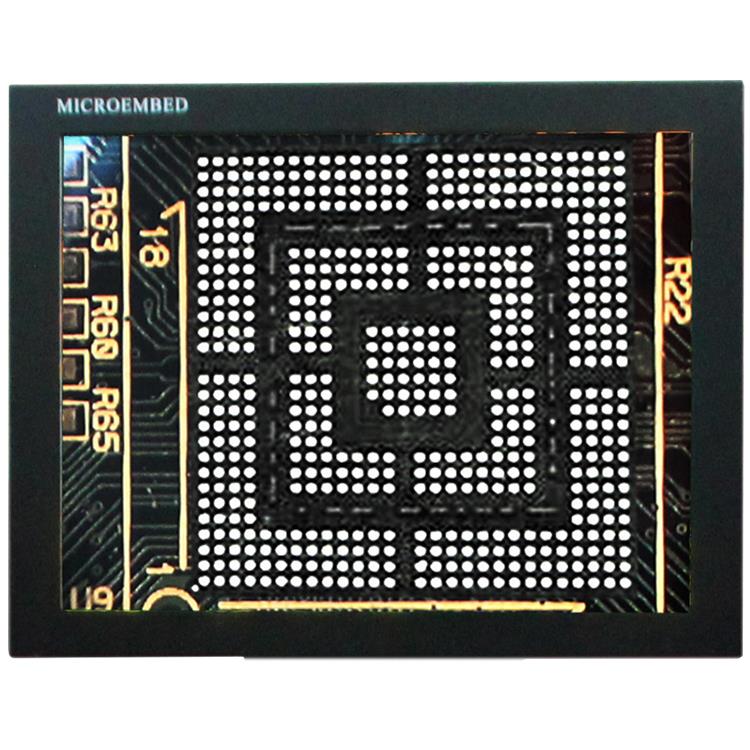

Екран монітора, 15 дюймів, HD 1080P, який можна збільшувати або зменшувати в 10~220 разів, використовується для зображення точок друкованої плати та мікросхеми.

Індикатори для 3 незалежних зон обігріву, під час їх нагріву, вогні будуть безперервно мерехтіти, доки

досягають температур, які були встановлені.

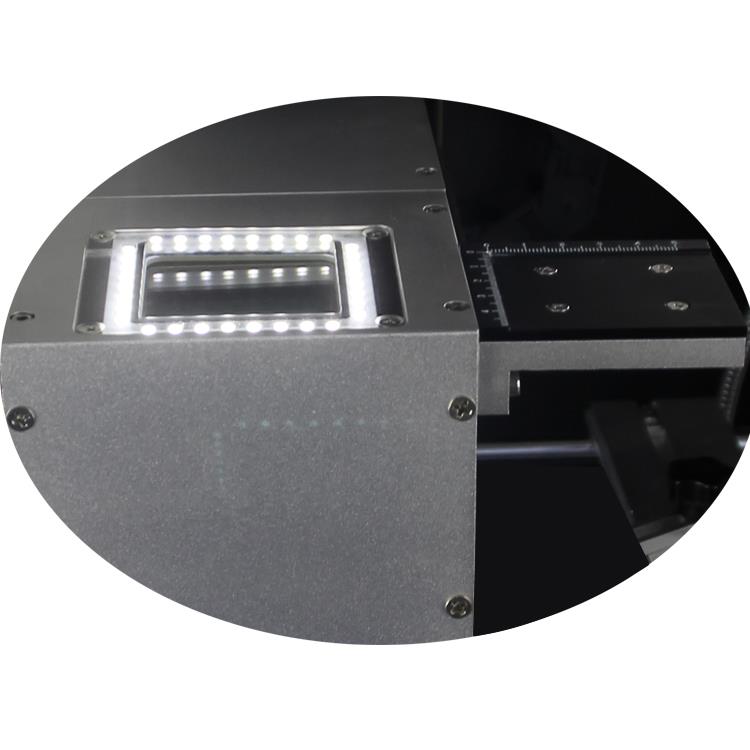

Інтелектуальний пристрій подачі мікросхем і повністю автоматична оптична лінза CCD, пристрій подачі може бути доступним для 1*1~80*80 мм, оптична лінза CCD, імпортована з

Високоякісний і міцний пристрій для подачі та оптична ПЗЗ-матриця Panasonic може працювати разом вперед, назад, ліворуч або праворуч.

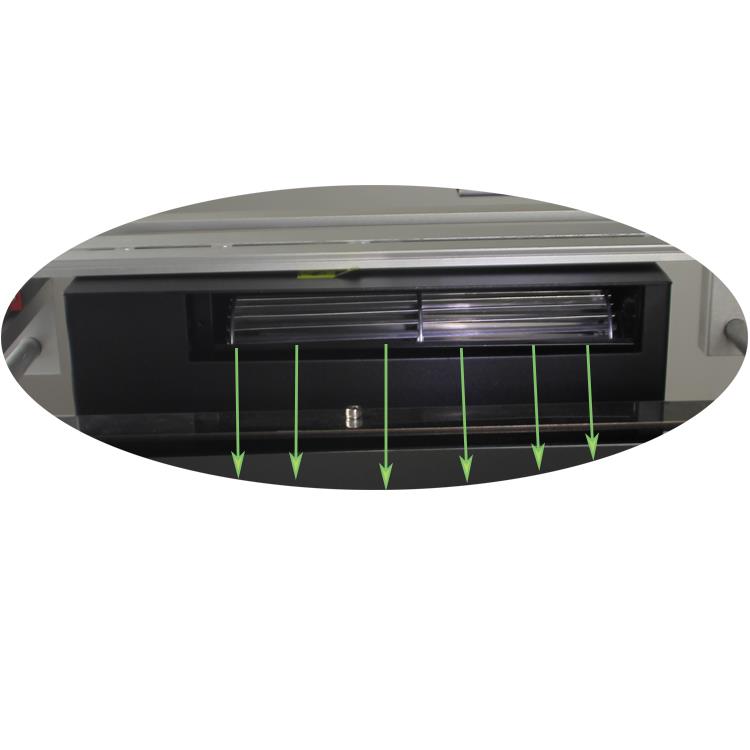

Вентилятор охолодження друкованої плати охолоджується після паяння або відпаювання, щоб переконатися, що вона може якомога швидше знизитися до нормальної температури.

Якщо аварійну кнопку натиснути або працювати над нею, вона автоматично спрацює для охолодження.

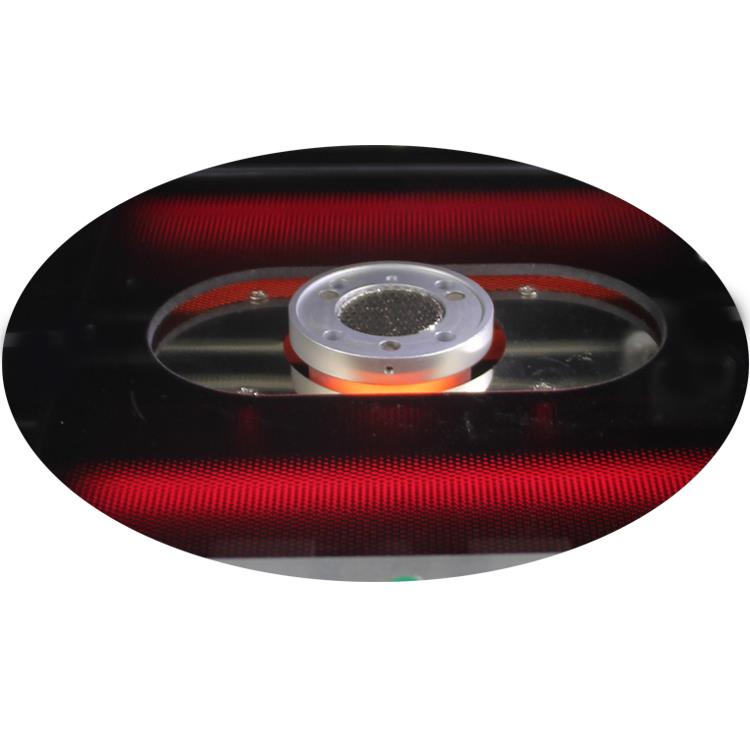

Рухома ІЧ-зона попереднього нагріву, краща для точного попереднього нагріву друкованої плати та мікросхеми, всю ІЧ-область можна перемістити вправо або вліво на 10 см.

Нагрівальні труби з вуглецевого волокна покриті скляним екраном, темне світло легко поглинається друкованою платою або мікросхемою, а скляний екран

може блокувати потрапляння дрібних компонентів або пилу всередину, тому переконайтеся, що всередині машини немає 4 частин

трубки, дві з яких можна вимкнути, якщо вони не потрібні.

Наші дорогі клієнти, які користуються нашими машинами

Ці клієнти, як зазначено вище, використовують нашу паяльну станцію BAG, автоматичну машину для замикання гвинтів або автоматичну паяльну станцію,

незважаючи на те, що Apple і Google купують наші машини у свого контрактного виробника.

Ми маємо близько 100 патентів, і їх кількість збільшується лише для просування нових продуктів для задоволення різноманітних вимог клієнтів

в різних сферах.

Доставка, обслуговування та пакування цієї оптичної камери BGA-ремонтної станції

1. Перед доставкою машина буде проходити вібраційний тест протягом принаймні 24 годин, як транспортний засіб, що рухається по дорозі, лише для перевірки, чи виникне якась проблема з машиною, після цього машина працюватиме протягом 24 годин, щоб побачити якщо це нормально.

2. Машина буде упакована в фанерну коробку з пінопластом всередині та за допомогою дерев’яних брусків для її фіксації, один посібник із посібником і навчальний компакт-диск будуть поміщені в коробку.

3. 3 роки гарантії на нагрівачі (вони є єдиними витратними матеріалами на машині), 1 рік на всю машину (2 роки для дистриб'ютора) та довічну підтримку технічного забезпечення машини.

Поширені запитання щодо паяльної станції BGA оптичної камери

1. З: Чи можу я дещо спроектувати (змінити) на машині?

A: Зазвичай це нормально, якщо ця машина є нашою майстернею, але якщо ви отримали машину, ви не можете намагатися змінити її структуру без дозволу.

2. Питання: Які етапи ремонту BGA?

A: Спочатку видаліть компоненти; Далі видаліть залишки припою. Після того, як ви видалите весь надлишок припою і BGA буде повторно склеєно, нарешті, пайте.

3. З: Чи швидко верхня частина машини впаде, а потім зламатиме мікросхему та друковану плату?

A: Щоб захистити друковану плату та мікросхему від пошкоджень, у монтажній головці є вбудований пристрій для перевірки тиску. Як тільки пристрій для перевірки тиску виявить будь-який тиск, верхня головка машини автоматично зупиниться.

4.Q: Вбудований вакуум у монтажній головці автоматично підхоплює мікросхему BGA після завершення відпаювання.

A: Під час процесу нагрівання температура дуже висока. Після завершення процесу нагрівання чи потрібно підбирати мікросхему на друкованій платі?

Ноу-хау про оптичну камеру BGA rework station

Гаряче повітря проти ІЧ паяльних станцій: основні відмінності

Основна відмінність між теплоповітряними та ІЧ-ремонтними станціями полягає в методі, за допомогою якого вони нагрівають компонент друкованої плати. Як випливає з відповідних назв, гарячі повітряні станції використовують нагріте повітря, тоді як ІЧ-станції використовують інфрачервоні промені. На станції гарячого повітря серія форсунок різного розміру направляє циркуляцію повітря та забезпечує рівномірний розподіл тепла. ІЧ-системи, з іншого боку, можуть використовувати фіксований керамічний нагрівач, обігрівачі ІЧ-світла або сфокусований промінь. У недорогих машинах для випромінювання тепла використовується нагрівач керамічного типу. Це не справжній ІЧ, але саме так його рекламують виробники. Машини середньої цінової категорії використовують ІЧ-світло та можуть використовувати жалюзі для контролю нагрітої зони. І керамічні обігрівачі, і ІЧ з жалюзі не завжди справляються з фокусуванням нагрітої зони. Деталі, що оточують BGA, може знадобитися екранувати, щоб захистити їх від теплового пошкодження. Завдяки справжньому сфокусованому ІЧ-променю ви можете легко регулювати промінь від малої до великої області. Частини, що оточують BGA, не впливають, і промінь має дуже точний фокус на ділянці, яку ви вирішили нагріти. Однією з переваг цього типу ІЧ-випромінювачів є те, що вам не потрібно купувати різні нагрівальні насадки, як у випадку з апаратами з гарячим повітрям. Недоліком є ​​те, що ІЧ-світильники та ІЧ-промінь можуть не нагрівати певні легші або сріблясті частини. Можливо, вам доведеться наклеїти спеціальну чорну стрічку, щоб деталі нагрілися.
