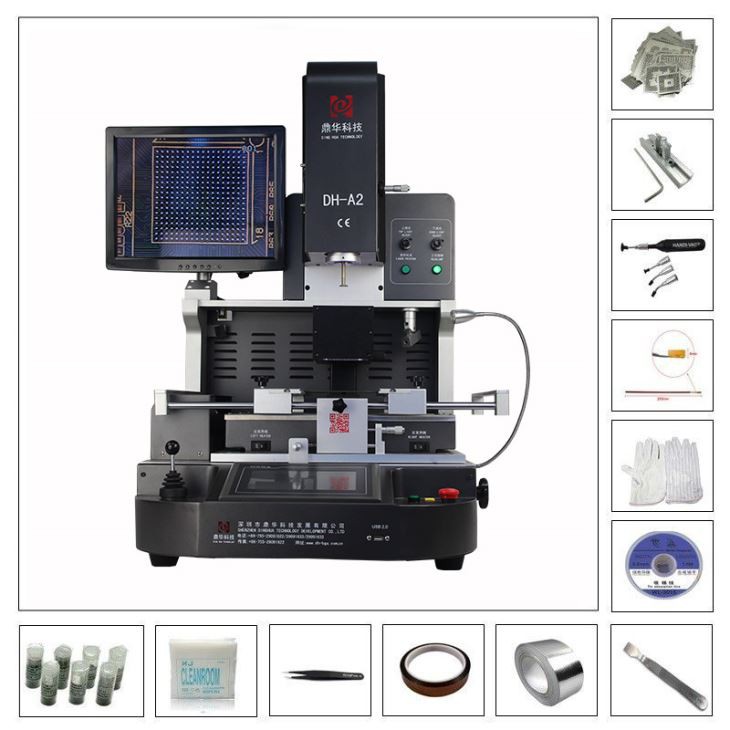

Станція реболлінгу BGA оптичного вирівнювання
1. Dinghua DH-A2 станція автоматичного оптичного вирівнювання BGA
2. Безпосередньо з заводу
3. Найбільший виробник автоматичної паяльної станції BGA в Китаї
Опис
Станція оптичного вирівнювання BGA Reballing – це спеціалізоване обладнання, яке використовується для ремонту або оновлення
Мікросхеми Ball Grid Array (BGA) на електронних платах. Мікросхеми BGA - це крихітні компоненти, які є
припаяні до друкованої плати, і вони часто виходять з ладу через різні причини, такі як тепло, фізичне навантаження та
зовнішні фактори, якщо немає професійного обладнання.
Станція оптичного вирівнювання BGA Reballing Station дозволяє точно вирівнювати BGA-чіп під час реболлінгу.
Реболлінг передбачає видалення несправної мікросхеми BGA з плати, очищення контактних площадок, а потім паяння
нову мікросхему BGA на очищені колодки. Процес реболлінгу є критично важливим, оскільки вимагає надзвичайної точності
переконайтеся, що новий чіп правильно вирівняний на платі.
1. Застосування
Може ремонтувати материнські плати комп’ютерів, смартфонів, ноутбуків, логічні плати MacBook, цифрові камери, кондиціонери, телевізори та
інше електронне обладнання з медичної промисловості, галузі зв'язку, автомобільної промисловості тощо.
Паяйте, повторюйте та відпаюйте різні види мікросхем: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA,
CPGA, світлодіодний чіп.
3. Специфікація
Станція оптичного вирівнювання BGA Reballing Station використовує камери високої роздільної здатності для зйомки зображень контактних майданчиків BGA
і новий чіп. Потім система аналізує зображення та використовує складні алгоритми, щоб узгодити їх
компоненти точно. Технік може бачити попередній перегляд вирівнювання в режимі реального часу на екрані та вносити коригування
в міру необхідності.
| потужність | 5300w |
| Верхній нагрівач | Гаряче повітря 1200 Вт |
| Нижній нагрівач | Гаряче повітря 1200 Вт. Інфрачервоний 2700 Вт |
| Блок живлення | AC220V±10% 50/60Hz |
| Розмір | Д530*Ш670*В790 мм |
| Позиціонування | Підтримка друкованої плати V-groove та зовнішнє універсальне кріплення |
| Контроль температури | Термопара типу K, керування замкнутим контуром, незалежне опалення |
| Точність температури | ±2 градуси |
| Розмір друкованої плати | Макс. 450*490 мм, Мін. 22*22 мм |
| Тонка настройка верстака | ±15 мм вперед/назад, ±15 мм вправо/вліво |
| BGA чіп | 80*80-1*1 мм |
| Мінімальна відстань між стружками | 0.15 мм |
| Датчик температури | 1 (необов'язково) |
| Вага нетто | 70 кг |
4. Деталі
Optical Alignment BGA Reballing Station покращує ефективність і якість процесу реболлінгу. Це економить час
і зменшує можливість помилок під час вирівнювання. Результатом є надійний ремонт або відновлювальна робота
функціональність електронного пристрою.
5. Чому варто вибрати нашу станцію реболлінгу BGA для оптичного вирівнювання?
6. Сертифікат
Щоб пропонувати якісну продукцію, SHENZHEN DINGHUA TECHNOLOGY DEVELOPMENT CO., LTD першою пройшла UL,
Сертифікати E-MARK, CCC, FCC і CE ROHS. Тим часом, щоб покращити та вдосконалити систему якості, Dinghua пройшла
Сертифікати аудиту на місці ISO, GMP, FCCA та C-TPAT.
7. Упаковка та відвантаження
10. Інструкція з експлуатації
