Мобільна машина для переробки IC

           Мобільна машина для переробки IC для iPhone, Huawei, Samsung, LG тощо.

Широке використання сучасних мобільних пристроїв значно покращило зручність та насолоду для користувачів. Однак він також підняв планку для фахівців з обслуговування мобільних пристроїв.

Для кращого обслуговування цих пристроїв ми вперше представили мобільний IC Heavy Ball Machine, що забезпечує високоякісне обслуговування. Цей пристрій характеризується його ефективністю та швидкістю, що забезпечує швидкий та ефективний ремонт мобільних пристроїв.

Для різних брендів мобільних пристроїв, таких як iPhone, Huawei, Samsung, LG тощо, IC Mobile Heavy Ball Machine пропонує унікальні переваги. Він сумісний з процесорами різних типів упаковки, підтримує неодноразові операції, і його можна повністю очистити і висушити, навіть у ситуаціях, коли плоска зварна сталь схильна до пошкодження, без необхідності розбирання. Машина автоматично регулює температуру та робочий час за потребою. Це забезпечує операційну безпеку, покращуючи дохід від продажів та задоволеність клієнтів.

Мобільна машина для мобільних пристроїв IC також надає професійну послугу після продажу.



Демо-відео з автоматичного ремонту DH-A2E:



1. Особливості продукту

• Депутатування, монтаж та паяльна пайка автоматично.

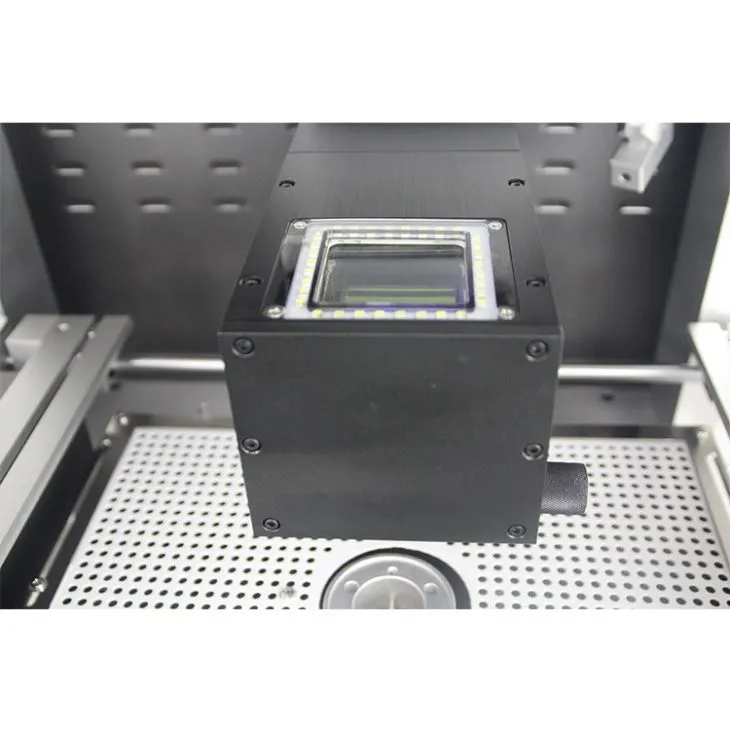

• CCD -камера забезпечити точне вирівнювання кожного паяльного суглоба,

• Три незалежні зони нагріву забезпечують точне контроль температури.

• Підтримка в центрі круглого центру гарячого повітря особливо корисна для друкованої плати великого розміру та BGA

Розташований у центрі друкованої плати. Уникайте холодної пайки та ситуації з ІС.

• Температурний профіль обігрівача гарячого повітря може досягати до 300 градусів, критичного для

Материнська плата великого розміру. Тим часом верхній нагрівач може бути встановлений як синхронізований або інд.

Епенсердна робота.

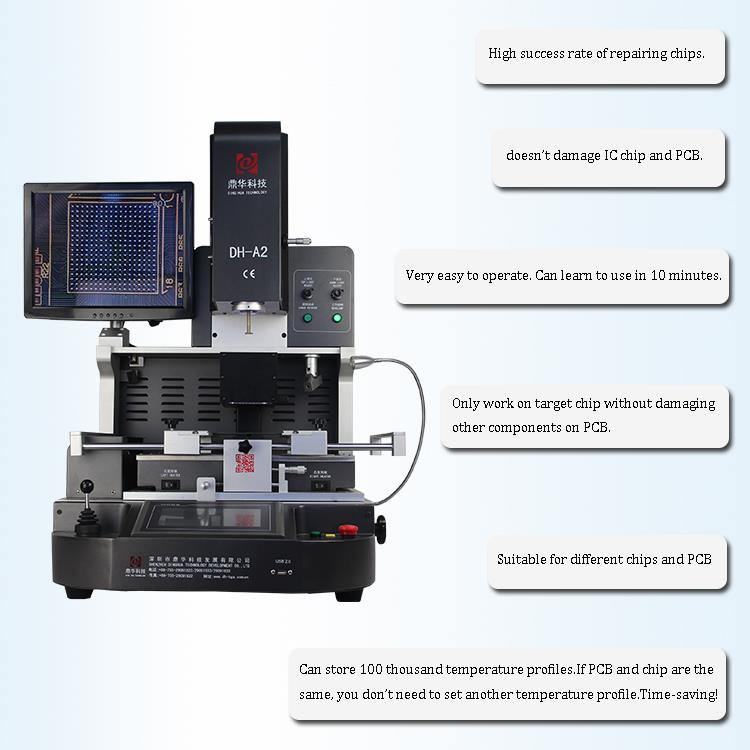

DH-G620 абсолютно такий же, як і DH-A2, автоматично забиття, підбору, повернення назад та паяльні пайки для чіпа, з оптичним вирівнюванням для монтажу, незалежно від того, чи є у вас досвід чи ні, ви можете освоїти його за одну годину.

2. Спеціалізація

Влада	5300W
Верхній обігрівач	Гаряче повітря 1200 Вт
Обігрівач	Гаряче повітря 1200 Вт, інфрачервоний 2700 Вт
Живлення	AC220V ± 10% 50/60 Гц
Вимір	L530*W670*H790 мм
Постійний	Підтримка друкованої плати V-Groove та із зовнішнім універсальним кріпленням
Контроль температури	Термопара k типу. Закрита цикл контролю. Незалежне опалення
Точність температури	± 2 градус
Розмір друкованої плати	Макс 450*490 мм, хв 22*22 мм
Торговельна настройка Workbench	± 15 мм вперед/назад, ± 15 мм зліва/ліворуч
Bgachip	80*80-1*1 мм
Мінімальний інтервал мікросхем	0. 15мм
Темп -датчик	1 (індивідуальний)
Чиста вага	70 кг

3

4. Чому обирають нашу мобільну машину для переробки IC?



5. Сертифікат

Щоб запропонувати якісну продукцію, Shenzhen Dinghua Technology Development Co., Ltd був

Перший, який пройшов сертифікати UL, E-Mark, CCC, FCC, CE Rohs. Тим часом вдосконалення та ідеального

Система якості, Dinghua пройшла ISO, GMP, FCCA, C-TPAT на сертифікації аудиту на місці.

6. Пакування та відвантаження мобільної машини для повторного ІС

7. Контакт для мобільної машини для повторного ІС

 Email: john@dh-kc.com

WhatsApp/WeChat/Mob: +86 157 6811 4827

8. Пов’язані знання

Навички роботи з технічного обслуговування BGA

(1). Підготовка BGA перед тим, як розбиття.

Встановіть стан параметра Sunkko 852b на температуру 280 градусів ~ 310 градусів; Розпусний час: 15 секунд;

Параметри повітряного потоку: × × × (1 ~ 9 файлів можна встановити за кодом користувача);

Нарешті, дезолдер встановлюється в стан автоматичного режиму, і антистатичний олово BGA 202 BGA

ремонтна станція використовується для монтажу дошки для мобільного телефону з універсальною наконечником та виправлення її на основному

Платформа Тенанса.

(2). Пустотливий

У технології ремонту дошки BGA запам'ятайте напрямок та позиціонування мікросхеми перед непрокладним.

Якщо на друкованій друкованій платі немає друкованого кадру позиціонування, позначте його маркером, введіть невелику кількість потоку

У нижній частині BGA і виберіть відповідний BGA. Розмір насадки спеціального зварювання BGA встановлений

на 852b.

Вирівняйте ручку вертикально з BGA, але зауважте, що насадка повинна бути приблизно в 4 мм від компонату-

Ель. Натисніть кнопку запуску на ручці 852B. Десолдер автоматично розвіриться з попередньо встановленим параметром

Тери.

Після депостерінгу компонент BGA видаляється з всмоктуванням через 2 секунди, так що оригінал

Куля припою може бути рівномірно розподілений на прокладках друкованої плати та BGA, що вигідно для субп.

Рівна пайка BGA. Якщо на колодці друкованої плати є надлишок олова, використовуйте антистатичну станцію пайки для обробки

це рівномірно. Якщо він сильно підключений, ви можете знову застосувати потік на друковану плату, а потім запустити 852b на тепло

Знову друкована плата і, нарешті, зробіть пакет олова акуратним і гладким. Олово на BGA повністю видалено

за допомогою паяльної смуги через антистатичну паяльну станцію. Зверніть увагу на антистатичні та не перевищуйте

Туре, інакше, це пошкодить прокладку або навіть материнську плату.

(3). Очищення BGA та PCB.

Очистіть колодку друкованої плати за допомогою води з високою чистотою, використовуйте ультразвуковий очищувач (з антистатичним пристроєм) для заповнення

Вимийте воду і очистіть видалену BGA.

(4). BGA Chip посадка олова.

Tinning Chip BGA повинен використовувати лазерний сталевий лист із односторонньою сіткою типу рогів. Товщина

Сталевий лист повинен бути товщиною 2 мм, а вся стіна повинна бути гладкою і охайною. Нижчий

Слід порівняти частину рогового отвору (контакт з обличчям BGA). Верхній (вичісування в невеликий отвір) є

10 мкм ~ 15 мкм. (Наведені вище дві точки можна спостерігати за допомогою десятикратного збільшувального скла), так що друкована паста

може легко потрапити на BGA.

(5). Зварювання чіпів BGA.

Нанесіть невелику кількість товстого потоку на кульки для припою BGA та прокладки для друку (потрібна висока чистота, додайте активну розпушку

до аналітичного чистого спирту для розчинення) та витягніть оригінальну позначку, щоб розмістити BGA. В той же час w-

Elding, BGA може бути пов'язана і розміщена, щоб запобігти його підірванню гарячим повітрям, але повинен бути догляд

взято, щоб не ставити занадто багато потоку, інакше мікросхема буде зміщена через надмірні бульбашки, що генеруються

Розн. Плата PCB також розміщується в антистатичній станції технічного обслуговування і фіксується універсальною наконечником і розміщується

горизонтально. Параметри інтелектуального десолдера встановлюються до температури 260 градусів С ~ 280 градусів С, зварювання

Час: 20 секунд, параметри повітряного потоку не змінюються. Кнопка автоматичної паяльної пайки спрацьовує, коли

Насадка BGA вирівнюється з чіпом і залишає 4 мм. Коли кулька для припою BGA тане, а накладка на друкованій платі - це краще

олов'яний сплав, і поверхневий натяг кулі припою призводить до того, що мікросхема автоматично зосереджена, навіть якщо

Спочатку він відхилений від мальки, щоб він був зроблений. Зауважте, що BGA не може бути застосовано під час

Процес Лінд. Навіть якщо тиск вітру занадто високий, між кулями припою під BGA відбудеться коротке замикання.
