Напівавтоматична оптична паяльна станція BGA
1. Представлення продукту Нове визначення ремонту плати - автоматичний, гнучкий і надійний у процесі! · Високоефективна гібридна нагрівальна головка 1200 Вт, ІЧ-нагрів знизу великої площі з 3 зонами нагріву 3000 Вт) · Автоматичне та точне вирівнювання компонентів за допомогою машини...
Опис
Напівавтоматична оптична паяльна станція BGA
1. Ознайомлення з продуктом
Нове визначення ремонту плати: автоматичний, гнучкий і надійний!
- Високоефективна гібридна нагрівальна головка потужністю 1200 Вт
- Однорідний ІЧ нижній нагрів великої площі з 3 зонами нагріву (800 Вт кожна)
- Автоматичне і точне вирівнювання компонентів за допомогою машинного зору
- Високоточна осьова система з приводом від двигуна для розміщення компонентів (+/- 0.025 мм)
- Незалежні від користувача відтворювані результати ремонту гарантовані
- Контроль процесів і документування через програмне забезпечення оператора HRSoft
- Повністю автоматична або напівавтоматична робота
- Підходить для використання з Dip&Print Station
2. Технічні характеристики продукту
|
Розміри (Ш x Г x В) у мм |
660*620*850мм |
|
Вага в кг |
70 кг |
|
Антистатичний дизайн (y/n) |
y |
|
Номінальна потужність у Вт |
5300W |
|
Номінальна напруга у В/АС |
110~220 В 50/60 Гц |
|
Верхній нагрів |
Гаряче повітря 1200 Вт |
|
Нижній нагрів |
Гаряче повітря 1200 Вт |
|
Зона попереднього підігріву |
Інфрачервоний 2700 Вт, розмір: 250 x 330 мм |
|
Розмір друкованої плати в мм |
від 20*20~370*450 мм |
|
Розмір компонента в мм |
від 1*1 80*80 |
|
Операція |
7-дюймовий вбудований сенсорний екран, роздільна здатність 800*480 |
|
Тест символ |
CE |

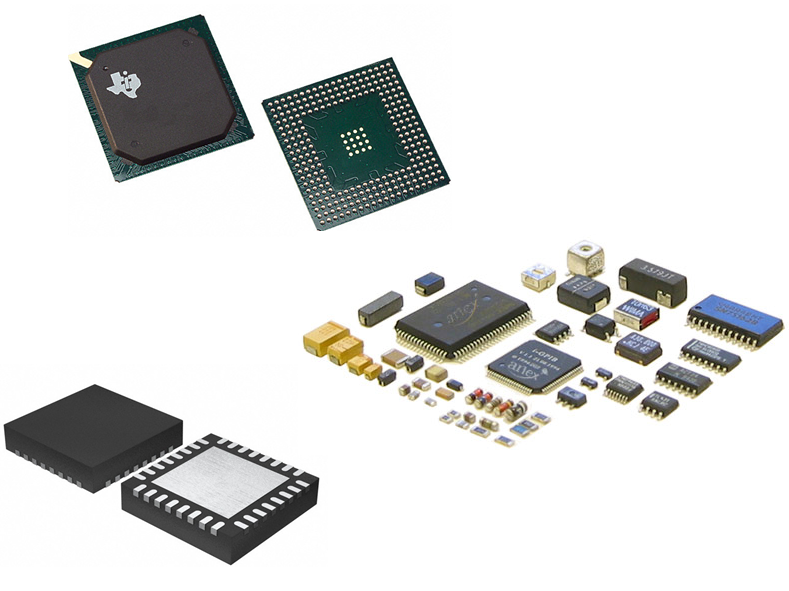

3. Застосування продукту
Розпаювання, розміщення та паяння всіх типів пристроїв поверхневого монтажу (SMD): BGA, металеві BGA, CGA,
Гніздо BGA, QFP, PLCC, MLF і мініатюрні компоненти з довжиною краю до 1 x 1 мм.
4. Деталі продукту
5. Кваліфікація продукту

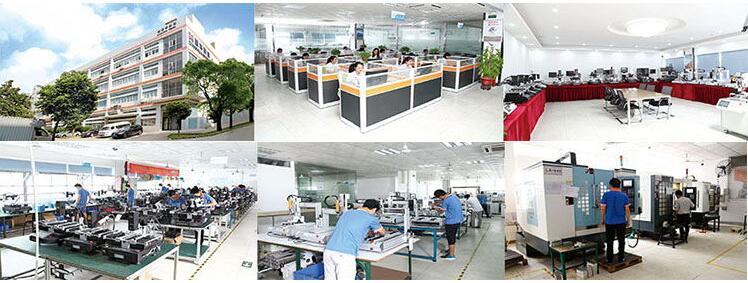

6. Наші послуги
Щоб підтримати наших клієнтів, ми надаємо послуги із продажу та технічної підтримки золотого стандарту в наших офісах Dinghua.
Наші висококваліфіковані інженери мають досвід у всіх типах доопрацювання та можуть допомогти з процесами, насадками, трафаретами, запасними частинами та налаштуванням.
7. FAQ
Питання: Як машина для переробки BGA Dinghua контролює температуру? Чи машина не нагріється та не пошкодить друковану плату чи мікросхему?
A: Машина для переробки BGA Dinghua може нагрівати друковану плату та мікросхеми BGA одночасно. Третій ІЧ-нагрівач попередньо рівномірно нагріває друковану плату знизу, щоб уникнути деформації друкованої плати під час процесу ремонту. Всі три обігрівачі можуть управлятися незалежно.
Він використовує термопару K-типу з замкнутим контуром керування та систему автоматичної температурної компенсації PID разом із ПЛК і модулем температури для забезпечення точного контролю температури з відхиленням ±2 градуси.
З: Як верстат Dinghua BGA гарантує безпеку для захисту оператора в разі надзвичайної ситуації?
A: Машина сертифікована CE та оснащена аварійною кнопкою. Крім того, є голосове попередження, яке активується приблизно за 5 секунд до завершення процесу паяння/відпаювання. Він також оснащений автоматичною системою захисту від вимкнення живлення в разі ненормального інциденту з подвійним контролем захисту від перегріву.
