Розроблено в 2021 році, оновлено DH-G620, більш автоматичний для BGA, POP, QFN та

інші мікросхеми для розпаювання, монтажу та пайки, гарний вигляд і практична функція,

наприклад, монітор HD, розділена камера для точок чіпа та друкованої плати та лазерна точка для простого

locating, які дуже задоволені переробкою на macbook, desktop, car PCBA, hash

ремонт дощок та ігрових приставок тощо.



Ⅰ. Параметр машини для переробки BGAдля bga ремонтний автомат

Блок живлення	110~240 В 50/60 Гц
Номінальна потужність	Паяльна станція bga потужністю 5500 Вт
Режим опалення	Незалежний для 3-зони обігріву
Підбирач стружки	Вакуум активується тиском
Зображення чіп точок	зображення на моніторі камерою
Лазерна точка	спрямований у центр мікросхеми bga лазерної машини для переробки
порт USB	Систему оновлено, температурний профіль завантажено
Збільшення/зменшення	Макс. 200x з автоматичним фокусуванням
Розмір друкованої плати	370*410 мм найкращий верстат для ремонту BGA
Розмір мікросхеми	1*1~80*80 мм
положення друкованої плати	V-подібний паз, рухома платформа в X, Y з універсальною світильники
Екран монітора	15 дюймів
Сенсорний екран	7-дюймова система переробки bga
Термопара	1 шт (опціонально)
світлодіодна лампочка	10 Вт з гнучким штоком
Верхній потік повітря	регульований
Система охолодження	автоматичний
Розмір	700*600*880 мм
Вага брутто	Машина для ремонту материнської плати ноутбука bga bga вагою 65 кг

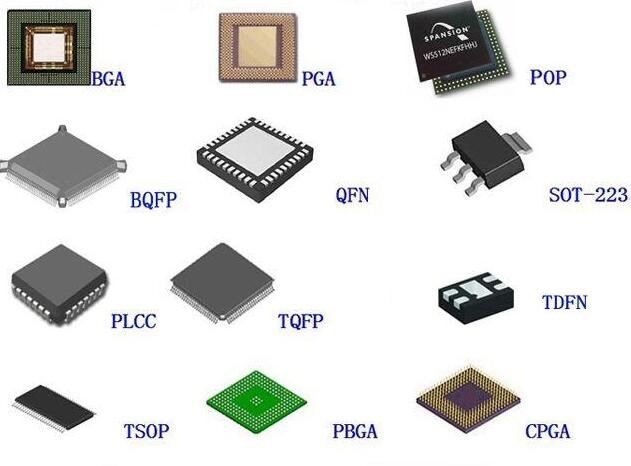

Ⅱ. Частина мікросхем, які часто переробляються, як показано нижче:

англійська



Насправді ми не можемо переробити ці мікросхеми, як зазначено вище, але також компоненти фліп-чіпів, які

рідко використовуються в складанні друкованих плат, але вони стають все більш важливими, оскільки потреба в них

зростає мініатюризація електронних компонентів. Фліп-чіпи — це монтовані голі мікросхеми

безпосередньо на носії схеми без будь-яких додаткових з’єднувальних проводів, активною стороною

вниз. Це означає, що вони надзвичайно малі за розміром. Цей прийом часто є єдино придатним

можливість складання дуже складних схем з тисячами контактів. Як правило, перевертають фішки

збираються за допомогою провідного з’єднання або з’єднання під тиском (термокомпресійне з’єднання),

інші варіанти включають пайку, як ми і робимо.



Ⅲ.Основи відпаювання та паянняобладнання для ремонту bga

Є 2 зони гарячого повітря для паяння або відпаювання та 1 велика ІЧ-зона попереднього нагріву для попередньо нагрітої друкованої плати,

що може зробити друковану плату захищеною під час нагрівання або нагрівання. bga станція



Ⅳ. Будова та функція машиниціна машини паяльної станції bga

Верхня голова	Автоматичний підйом і опускання з верхнім нагрівачем гарячого повітря машини BGA
Екран монітора	зображення чіпа та материнської плати на машині реболлінгу
Оптичний CCD	split-vision для чіпа та материнської плати
ІЧ-підігрів	Ціна машини BGA для попереднього нагріву друкованої плати
Вентилятор охолодження	Автоматичний запуск після припинення роботи машини
Лівий ІЧ-перемикач	ІЧ-перемикач bga reballing машини
Збільшення/зменшення	натисніть вниз
Лазерна точка	натисніть вниз
Вимикач світла	натисніть вниз
Ангел обертається	Обертовий
світло	Освітлення
Нижня/верхня насадка	паяння або розпаювання
мікрометри	PCB переміщено на +/- 15 мм по осі X або Y
Правий ІЧ-перемикач	ІЧ-перемикач
Регулювання верхнього ЧСС	Машина для ремонту BGA з регулюванням потоку гарячого повітря
Регулювання світла CCD	Регулювання джерела світла
Аварійна кнопка	Натисніть вниз
Почніть	Натисніть вниз
Порт термопари	Зовнішнє температурне тестування, 1 шт. мобільної мікросхеми
Людино-машинний інтерфейс роботи	Сенсорний екран для налаштування часу та температури



Ⅴ. Демонстраційне відеонайкраща машина для переробки bga



Ⅵ. Післяпродажне обслуговуванняIC reballing машина

Гарантія: 12 місяців або більше (залежить від вимог замовника)

Спосіб обслуговування: онлайн-підтримка або відеодзвінок, а також доступні диспетчерські інженери на місце/у файл.

Вартість обслуговування: безкоштовні запчастини протягом гарантійного періоду, безкоштовне обслуговування, але невелика ціна-вартість після гарантії. для авто-

машина для реболінгу matic bga.





Ⅶ.Термін доставкимашини для реболлінгу фішок

Мінімальне замовлення: 1 набір, ми пропонуємо використовувати швидкий спосіб для меншої кількості.

Якщо велика кількість, доступна морська або залізнична доставка. для машини для реболлінгу фішок

EXW, FOB або DAP і DDP тощо підходять.





Ⅷ. Відповідні знаннямашини для переробки BGAмашина розміщення bga

Переробка визначається як операція, яка повертає надруковану електропроводку (PWA)/деталь до її оригіналу

конфігурація. Переробку не слід вважати ремонтом. Деякі важливі вимоги

rелектронні роботи є такими:

§ PWA не має електричних або механічних пошкоджень.

§ Наявність відповідного обладнання для виконання переробки.

§ Переробку слід виконувати лише після належного документування невідповідностей.

§ Необхідно затвердити процедури переробки, як власними силами, так і постачальником/контрактним виробником.

§ PWA слід очистити перед переробкою за допомогою затверджених процедур. Спеціальні процедури очищення

слід прийняти, якщо на PWA існує конформне покриття.

§ При повторних роботах допускається використання обплетення, що вбирає припій.

1. Компланарність

Компланарність деталі/PWA має відповідати наведеним вище вимогам, металеві пінцети використовувати не можна

для переробки свинцевих деталей слід використовувати формовані інструменти для обробки PWA під час переробки, електростатичний

Необхідно використовувати безпечні інструменти для розряду (ESD), очищення після копланарної переробки тощо.

1.1 Доопрацювання паяльної пасти та вирівнювання деталей (попереднє оплавлення)

Паяльну пасту та деталі, що не відповідають вимогам центрування, можна доопрацьовувати: вручну

відрегулюйте за допомогою схваленого ручного інструменту, паяльну пасту не порушуйте, і цей процес повинен бути виконаний

не виявляти розмазування або перекриття після руху частини. Якщо припій розмазується, деталь припаяйте

пасту слід обережно видалити, а також видалити всі видимі сліди паяльної пасти.

на PWB. Якщо PWB заповнено додатковими деталями, слід нанести нову паяльну пасту

відбиток за допомогою дозатора шприца для паяльної пасти, і деталь знову змонтована. Якщо PWB незаповнений, слід

ld бути повністю очищений від паяльної пасти, а очищену PWB слід перевірити на відповідність виробнику.

акторська гра. Деталі можна використовувати повторно після очищення проводів деталей за допомогою дозволеного розчинника тощо.

1.2 Заміна та переналаштування деталей (після оплавлення)

Станції переробки з гарячим повітрям або гарячим газом допускаються за умови, що можна продемонструвати, що гаряче повітря чи газ не працюють

оплавити припій сусідніх паяних з'єднань. Вбирання припою з водовідливною опліткою і ручним паянням

інструмент допустимий для більшості деталей. Винятком є ​​безвивідні носії мікросхем, керамічні конденсатори та резистори. The

оброблену ділянку слід ретельно очистити перед нанесенням свіжої паяльної пасти. Ручне паяння пар-

ts допустимо за умови дотримання всіх необхідних запобіжних заходів для запобігання пошкодження деталей.

З продовженням еволюції в напрямку менших компонентів, більшої щільності дощок і більш різноманітних сумішей, проц.

ess обладнання було розширено за межі його можливостей. У індустрії, де ведуть смол і чіп

розміри виходять за межі неозброєного ока, компоненти монтуються на все більших швидкостях. Це означає

переробка є фактом життя і залишиться такою в осяжному майбутньому. Ремонт і переробка PWB може бути

в будь-який момент під час складання. Сучасні станції ремонту мають можливість видаляти компоненти

з соплами, які направляють тепло при заданих температурах на з’єднання компонентів. В результаті припій

плавиться без впливу на навколишні пристрої. Потім компонент піднімається з плати за допомогою вакууму

датчик, вбудований у сопло. Більш складні машини також включають вирівнювання зору для забезпечення попереднього

чіткість у встановленні замінного компонента. Переробка компонентів PWB не обмежується свинцевими пристроями.

ces або навіть FR-4 субстрати. Компоненти масиву, такі як масиви кулькових сіток і фліп-чіпи, можна видалити та замінити.

ced. Фліп-чіпи можна переробляти, оскільки тестування компонентів зазвичай відбувається перед дозуванням і затвердінням

недоливу. Для компонентів, де було застосовано нижнє заповнення, процес є більш складним, оскільки e-

poxy складніше видалити з дошки.

Системи ремонту відрізняються конструкцією та можливостями. Однак певні функції є особливо важливими для успіху

замінити несправні компоненти. Як і у випадку зі складанням, основним фактором є вартість і пропускна здатність, а також проходження перевірки.

кційний тест. Переробка повинна бути незалежною від окремої операції. Плоска платформа для досягнення компланарності і

Система вирівнювання XY, яка забезпечує точність і повторюваність у позиціонуванні, має першочергове значення. Монтаж підкладки

повинна бути закріплена в кріпленні, яке дозволяє дошці розширюватися під час нагрівання, а платформа повинна містити

регульовані опори для нижньої сторони плати, щоб запобігти провисанню через нагрівання та вагу компонента.
