Інструменти для ремонту материнської плати

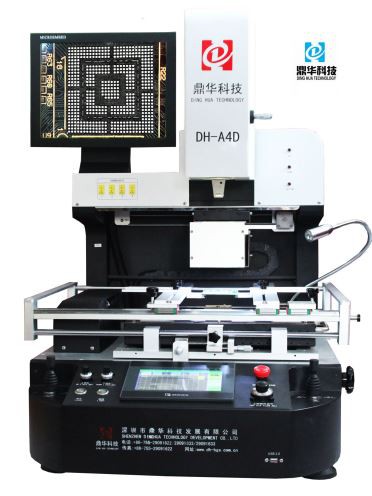

Автоматичний інструмент для ремонту материнської плати

1.Застосування інструментів автоматичного ремонту материнської плати

Робота з усіма видами материнських плат або PCBA.

Припой, ребол, відпаюючий різний тип мікросхем: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, LED чіп.

2.Product Особливості автоматичних інструментів для ремонту материнської плати

3.Специфікація інструментів автоматичного ремонту материнської плати

Деталі автоматичних інструментів для ремонту материнської плати

5.Why Виберіть наші автоматичні інструменти для ремонту материнської плати ?

6.Сертифікат інструментів для автоматичного ремонту материнської плати

UL, E-MARK, CCC, FCC, CE ROHS сертифікати. Тим часом, для поліпшення і досконалості системи якості, Dinghua пройшла ISO, GMP, FCCA, C-TPAT на місці аудиту сертифікації.

7.Packing & Відвантаження автоматичних інструментів для ремонту материнської плати

8.Shipment для автоматичного ремонту материнської плати інструменти

DHL / TNT / FEDEX. Якщо ви хочете інший термін доставки, повідомте нам. Ми підтримаємо вас.

9. Умови оплати

Банківський переказ, Western Union, Кредитна картка.

Повідомте нам, чи потрібна інша підтримка.

10. Як працюють автоматичні інструменти для ремонту материнських плат DH-A2?

11. Пов'язані знання

Материнська плата складається в основному з друкованої плати і різних її компонентів.

Монтажна плата

Друковані плати друкованої плати незамінні для всіх комп'ютерних плат. Це фактично скріплене декількома шарами матеріалу смоли, а всередині зроблено з мідної фольги. Загальна плата друкованої плати розділена на чотири шари. Верхній і нижній два шари є сигнальними шарами. Середні два шари є площиною заземлення і шаром потужності. Andрунтові та силові шари розміщені посередині, так що сигнальні лінії можна легко виправити. . Деякі дошки з більш високими вимогами можуть досягати 6-8 шарів і більше.

2. Чіп північного мосту

Чіпсет є основним компонентом материнської плати. Зазвичай він поділяється на північний міст і південний міст відповідно до положення материнської плати. Наприклад, чіпсет i845GE від Intel становить 82845GE.

Чіп GMCH Північного мосту і чіп ICH4 (FW82801DB) South Bridge; і VIA

Чіпсет KT400 складається з мікросхеми KT400 North Bridge і South Bridge, таких як VT8235 (також має продукти з одним чіпом, такі як SIS630 / 730 і т.д.), в яких чіп North Bridge є головним мостом, який можна використовувати з різними фішками South Bridge для досягнення різних функцій і продуктивності.

3. South Bridge Chip

Чіп South Bridge використовується в основному для підключення до пристроїв вводу / виводу і пристроїв ISA, а також відповідає за управління перериваннями і каналами DMA, щоб пристрій працював більш плавно. Вона забезпечує KBC (клавіатурний контролер), RTC (Real Time Clock Controller), USB (універсальна послідовна шина), Ultra

Підтримка DMA / 33 (66) передачі даних EIDE і ACPI (Advanced Energy Management) тощо, близько до слота PCI.

4. Роз'єм процесора

Процесор встановлюється на материнську плату. Основні роз'єми центрального процесора включають в себе Socket370 і Socket.

478, Socket 423 і Socket A кілька. Серед них Socket370 підтримує PIII і нові Celeron, CYRIXIII та інші процесори; Розетка

423 призначений для раннього процесора Pentium 4, а Socket 478 - для поточного основного процесора Pentium 4.

5. Гніздо пам'яті

Слот пам'яті, де пам'ять встановлена на материнську плату. Нинішні загальні слоти пам'яті - це пам'ять SDRAM, слоти пам'яті DDR та інші попередні слоти пам'яті RDRAM для EDO та не основного потоку. Слід зазначити, що різні слоти пам'яті мають різні висновки, напруги та функції продуктивності. Різні пам’яті не можуть використовуватися як взаємозамінні на різних слотах пам'яті. Для 168 ліній пам'яті SDRAM і 184 лінії DDR

Пам'ять SDRAM, основна відмінність у зовнішньому вигляді полягає в тому, що в пам'яті SDRAM є два золотих пальця, і є тільки одна пам'ять DDR SDRAM.

Слот 6.PCI

PCI (периферійний компонент

Interconnect) Шина, яка є локальною шиною, представлена корпорацією Intel. Він визначає 32-бітну шину даних і може бути розширена до 64 біт. Він забезпечує інтерфейс підключення для відеокарт, звукових карт, мережевих карт, телевізійних карток, модемів та інших пристроїв. Його основна робоча частота становить 33 МГц, а максимальна швидкість передачі - 132 Мб / с.

Слот 7.AGP

Порт прискорення графіки AGP (прискорена графіка

Порт) - це інтерфейс для 3D-карт прискорювачів (3D-відеокарти). Він безпосередньо підключений до північного мостового чіпа материнської плати, а інтерфейс дозволяє відеопроцесору безпосередньо з'єднуватися з основною пам'яттю системи, уникаючи вузького місця системи через вузьку шину смуги пропускання PCI, збільшуючи швидкість передачі 3D-графіки. даних, а також зменшення пам'яті в разі недостатньої пам'яті. Основною пам'яттю системи можна викликати, тому вона має дуже високу швидкість передачі даних, що не можна порівняти з шиною, такою як PCI. Інтерфейс AGP може бути класифікований в основному на AGP1X / 2X / PRO / 4X / 8X.

Інтерфейс 8.ATA

Інтерфейс ATA використовується для підключення таких пристроїв, як жорсткі диски та оптичні накопичувачі. Основний інтерфейс IDE - ATA33 / 66/100/133, а ATA33 також називається Ultra.

DMA / 33, синхронний протокол DMA, розроблений корпорацією Intel. Традиційні передачі IDE використовують одну сторону даних тригера сигналу для передачі даних, в той час як Ultra.

DMA використовує обидві сторони сигналу тригера даних при передачі даних, тому має швидкість передачі 33 Мб / с.

9. інтерфейс гнучких дисків

Інтерфейс дисковода для гнучких дисків має в цілому 34 шпильки. Як випливає з назви, він використовується для підключення дискети дисковода. Його форма коротше, ніж інтерфейс IDE.

10. Блок живлення і материнська плата

Роз'єм живлення має в основному два типи розетки AT і розетки ATX, а деякі материнські плати мають обидва роз'єми одночасно. Програми для роз'ємів AT були усунені протягом тривалого часу. 20-порт ATX роз'єм приймає анти-вставки дизайн, який не спалює материнську плату, як AT харчування. Крім того, зазвичай є блок живлення і регулятор напруги ланцюга материнської плати поблизу розетки живлення.
