3 зони нагріву, сенсорний екран Bga Reballing Station

3 зони нагріву, сенсорний екран BGA Reballing Station

Мета паяльної станції BGA — відпаювати, монтувати та спаювати мікросхеми BGA на таких пристроях, як ноутбуки, Xbox 360, материнські плати комп’ютерів, PS3 тощо.

DH-5830 – це дуже популярна машина в усьому світі, відома своїм елегантним зовнішнім виглядом, доступною ціною та простим інтерфейсом користувача. Його особливо люблять особисті ремонтні майстерні, регіональні дистриб'ютори та любителі.

Паяльні станції BGA зазвичай випускаються двох моделей:

1. Базова модель (інструкція)

Ця модель складається з повітряних та інфрачервоних обігрівачів, з 2 або 3 зонами нагріву. Він має верхній і нижній нагрівачі гарячого повітря (деякі моделі можуть не мати нижнього нагрівача гарячого повітря) і третій інфрачервоний нагрівач.

2. Модель High-End (автоматична)

Ця модель містить систему оптичного вирівнювання (оптична камера CCD і екран монітора), що дозволяє чітко спостерігати за всіма точками мікросхеми BGA. Система забезпечує точне вирівнювання мікросхеми BGA з материнською платою на екрані монітора, полегшуючи точне паяння.



Параметр продукту 3 зони нагріву сенсорний екран bga reballing station



Загальна потужність	4800W
Верхній нагрівач	800W
Нижній нагрівач	2-й 1200Вт, 3-й ІЧ обігрівач 2800Вт
потужність	110~240В±10%50/60Гц
Освітлення	Тайвань світлодіодне робоче світло, будь-який кут регулювання.
Режим роботи	HD сенсорний екран, інтелектуальний розмовний інтерфейс, налаштування цифрової системи
Зберігання	50000 груп
Рух верхнього нагрівача	Вправо/вліво, вперед/назад, вільно обертатися.
Позиціонування	Інтелектуальне позиціонування, друковану плату можна регулювати в напрямку X, Y за допомогою "5 точок підтримки" + V-groov PCB кронштейн + універсальні кріплення.
Вимикач живлення	Повітряний перемикач (який може захистити машину та людину)
Контроль температури	Датчик K, замкнутий контур
Точність температури	±2 градуси
Розмір друкованої плати	Макс. 390×410 мм Мін. 22×22 мм
BGA чіп	2x2 - 80x80 мм
Мінімальна відстань між стружками	0.15 мм
Зовнішній датчик температури	1 шт
Розміри	570*610*570 мм
Вага нетто	33 КГ



Деталі продукту станції реболлінгу BGA із сенсорним екраном із 3 зонами нагріву

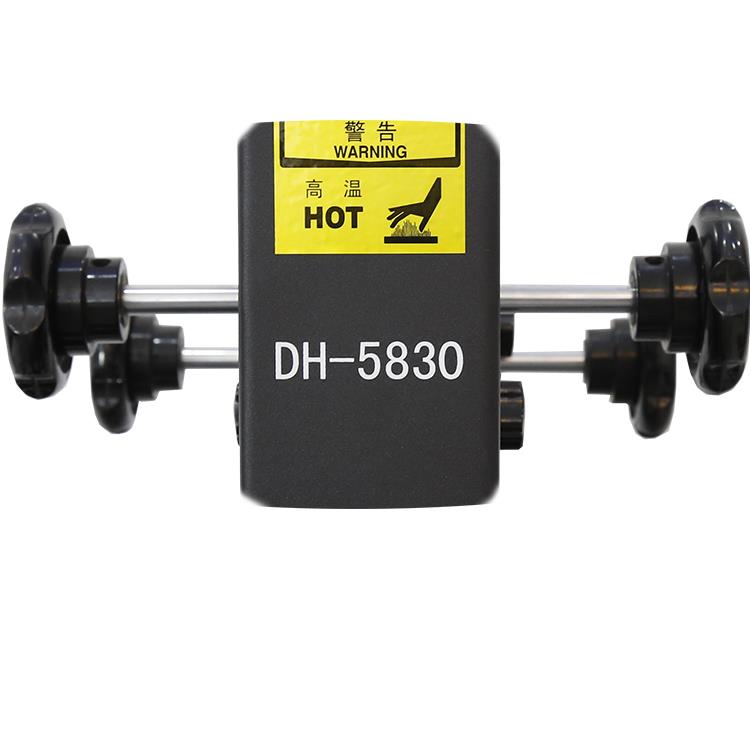

Дві пари ручок для верхньої головки пересуваються, зручно та легко. Попереду пара ручок для верхньої головки переміщена вгору або

вниз під час паяння або відпаювання, задня пара ручок для верхньої для верхньої головки рухатися назад або вперед

для належного положення для спаювання.







Форма слова "7", яка може дозволяти верхній частині голови рухатися ліворуч/праворуч або фіксуватися.

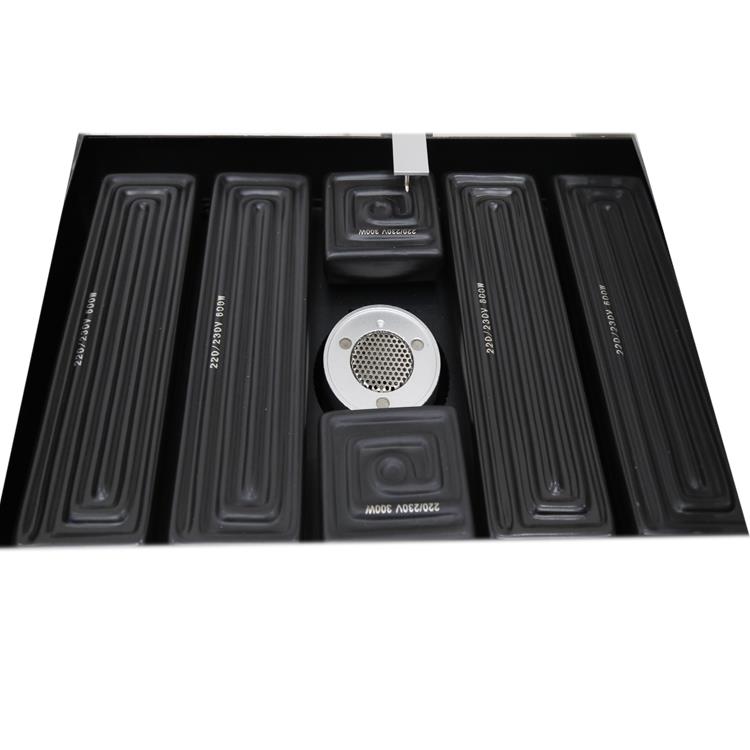

Велика площа ІЧ-підігріву (до 370*420 мм), більшість друкованих плат можна попередньо нагріти, наприклад, комп’ютер,

top set box та iPad тощо. Потужність близько 2800 Вт, підходить для 110~240 В.

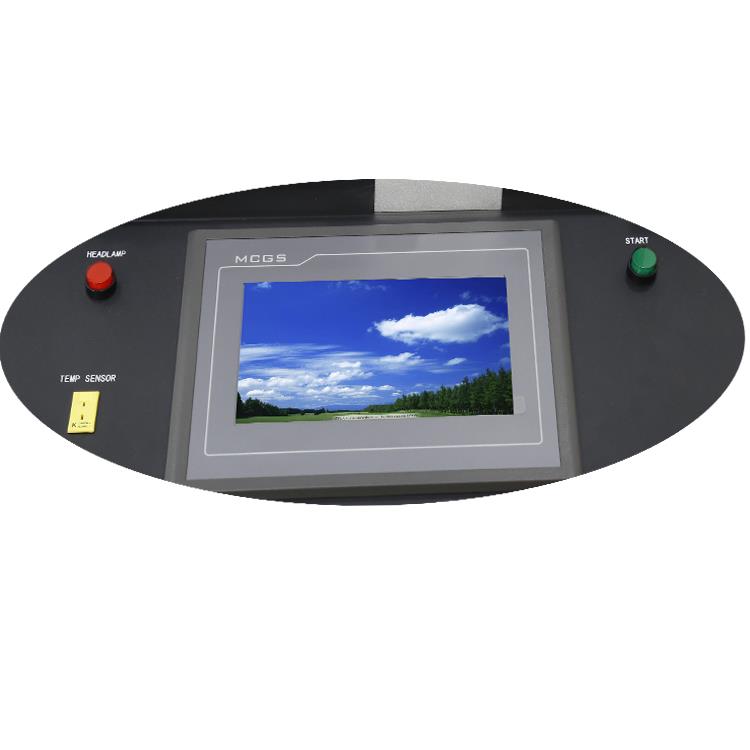

Інтерфейс роботи паяльної станції BGA, просте та легке керування, один світлодіодний вимикач, один порт для термопари та один «запуск». Коли всі параметри встановлено на сенсорному екрані, натисніть «srart», щоб розпочати пайку або відпаювання.

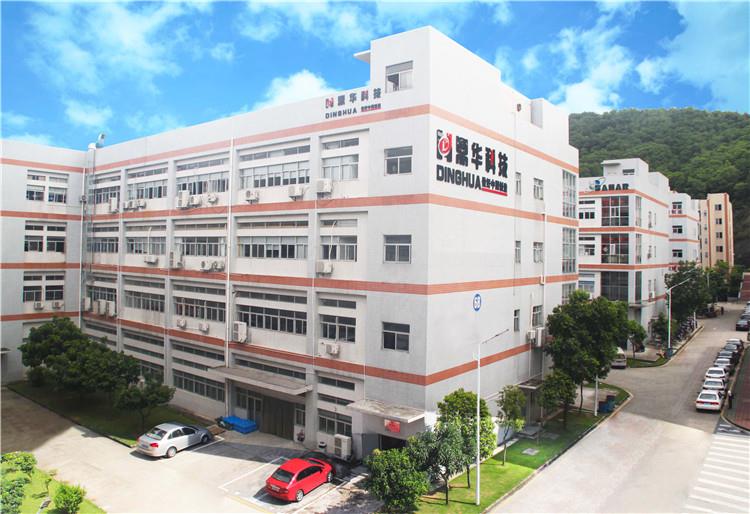

Про нашу фабрику





Наша фабрика з виробництва паяльних станцій BGA, машин для автоматичного блокування гвинтів і автоматичних паяльних станцій,

займаючи більше 3000 квадратних метрів, і продовжувати розширюватися.

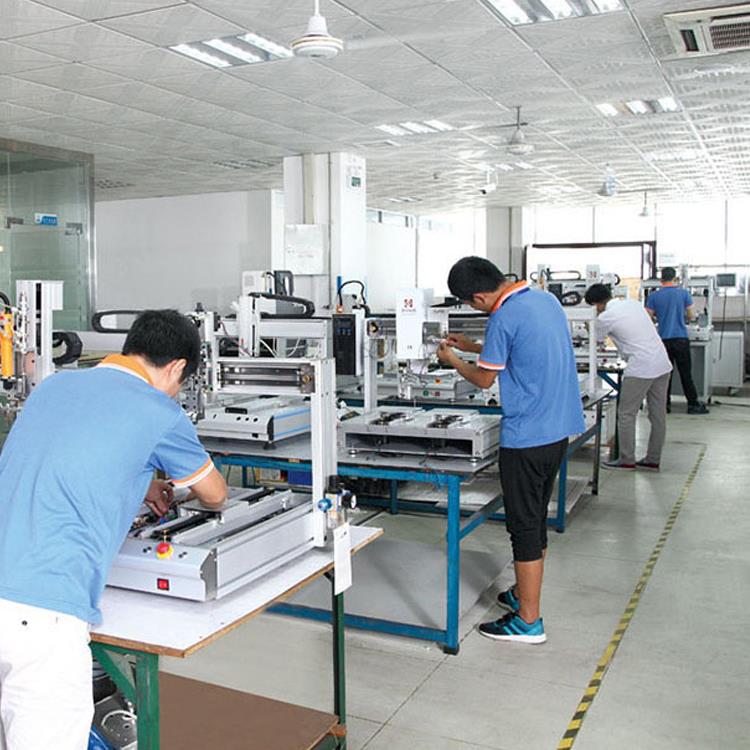

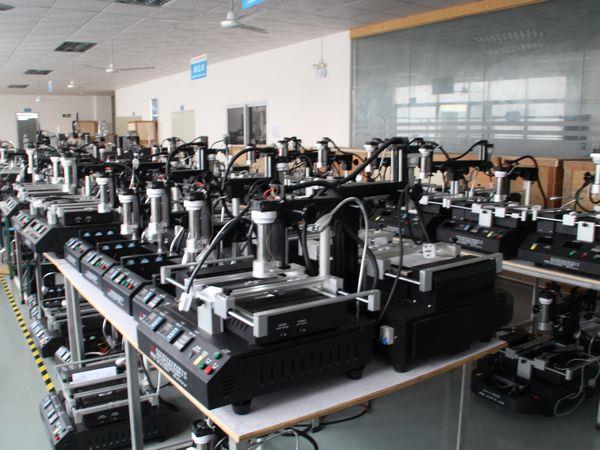

Частина цеху для паяльної станції BGA, виготовлення автоматичних гвинтових замків

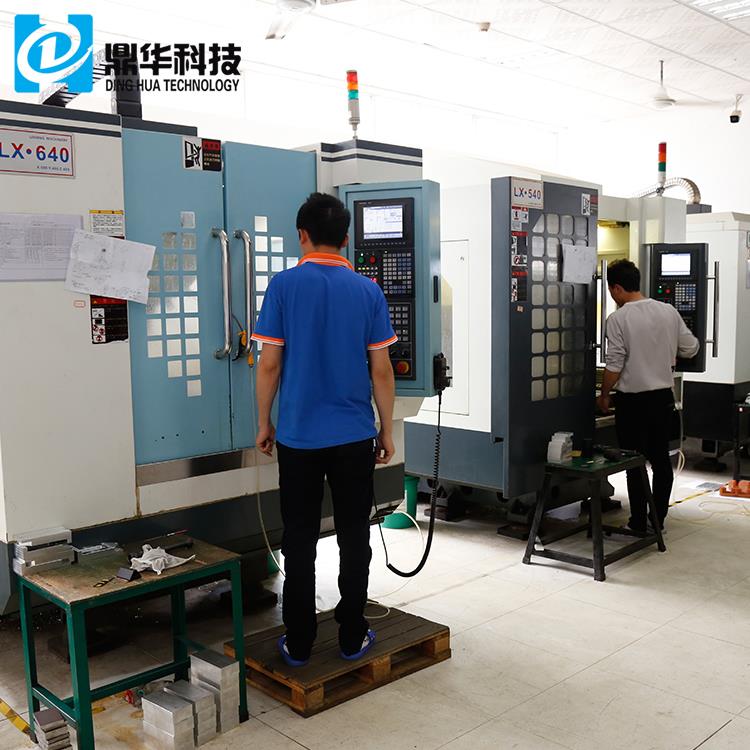

Цех обробки з ЧПУ для виготовлення запчастин паяльної станції BGA



Наш офіс



Послуга доставки та доставки станції реболлінгу BGA із сенсорним екраном 3 зон нагріву

Деталі замовленої машини будуть узгоджені з клієнтами перед виготовленням. Деякі аксесуари можуть знадобитися для особистого використання (кінцевого користувача), і ми повідомимо клієнтів про них перед доставкою.

Ми пропонуємо безкоштовне навчання для всіх клієнтів, незалежно від того, чи є вони дистриб’юторами, торговими посередниками, кінцевими користувачами або потребують післяпродажного обслуговування.

Поширені запитання щодо BGA реболлінгової станції з сенсорним екраном 3 зон нагріву

Питання: Скільки інженерів залучено до дослідження та розробки паяльної станції BGA?

A:Є 10 інженерів, присвячених паяльній станції BGA. Однак у нас також є інші інженери, які працюють над такими машинами, як автоматична машина для фіксації гвинтів і автоматична паяльна станція.

Q: Який ваш гарантійний термін?

A:Для кінцевих споживачів гарантійний термін становить 1 рік. Для дистриб’юторів – 2 роки. Однак на ці обігрівачі тепер надається 3-річна гарантія, незалежно від того, хто ви.

Q: Які служби експрес-доставки я можу вибрати?

A:Ви можете вибрати DHL, TNT, FedEx, SF Express і більшість спеціальних ліній доставки.

З: У які країни ви ще не продаєте?

A:Ми продаємо в усі країни, включно з тими, з якими ви можете бути не знайомі, наприклад Фіджі, Бруней і Маврикій.

Ноу-хау про BGA Rework Station:

(Технологія упаковки BGA)

BGA (Ball Grid Array) — це технологія упаковки з кульковою сітковою матрицею, технологія поверхневого монтажу з високою щільністю. Букси сферичні та розташовані у вигляді сітки внизу упаковки, звідси й назва «Ball Grid Array». Ця технологія зазвичай використовується для чіпсетів керування материнськими платами, а матеріалом є, як правило, кераміка.

За допомогою BGA-інкапсульованої пам’яті об’єм пам’яті можна збільшити в два-три рази без зміни розміру пам’яті. Порівняно з TSOP (Thin Small Outline Package), BGA має менший розмір, кращу ефективність розсіювання тепла та кращі електричні характеристики. Технологія упаковки BGA значно збільшила ємність на квадратний дюйм. Продукти пам’яті, які використовують технологію BGA, мають таку саму ємність, як і TSOP, але мають лише одну третину розміру.

У порівнянні з традиційним методом упаковки TSOP, метод упаковки BGA забезпечує швидше та ефективніше розсіювання тепла.

З розвитком технологій у 1990-х роках рівень інтеграції чіпів зріс, що призвело до збільшення кількості контактів вводу/виводу та більшого енергоспоживання. В результаті вимоги до упаковки інтегральних схем стали більш жорсткими. Для задоволення цих потреб у виробництві почали застосовувати упаковку BGA. BGA розшифровується як "Ball Grid Array", що означає цей тип технології упаковки.
